Caractéristiques techniques	Éclairage LED, puissance 30W, température de couleur 4000K, flux lumineux 3000 lumens
Utilisation	Convient pour un éclairage intérieur, idéal pour bureaux, ateliers et espaces commerciaux
Maintenance et réparation	Vérifier régulièrement le fonctionnement, nettoyer les surfaces avec un chiffon doux, remplacer les ampoules si nécessaire
Sécurité	Respecter les normes électriques en vigueur, ne pas exposer à l'humidité, débrancher avant toute intervention
Informations générales	Durée de vie estimée de 25 000 heures, garantie de 2 ans, compatible avec variateurs de lumière

FOIRE AUX QUESTIONS - Echo ECHP4830LAJMVBK AFX

Comment installer le AFX Echo ECHP4830LAJMVBK ?

Pour installer le AFX Echo ECHP4830LAJMVBK, commencez par couper l'alimentation électrique. Fixez le support de montage au plafond, puis connectez les fils électriques en respectant le code couleur. Enfin, accrochez le luminaire au support et rétablissez l'alimentation.

Pourquoi mon AFX Echo ECHP4830LAJMVBK ne s'allume-t-il pas ?

Vérifiez d'abord que l'alimentation est rétablie et que l'ampoule est correctement installée. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, il pourrait y avoir un défaut dans le luminaire.

Comment changer l'ampoule du AFX Echo ECHP4830LAJMVBK ?

Pour changer l'ampoule, éteignez le luminaire et débranchez-le. Retirez le couvercle si nécessaire, puis dévissez l'ampoule usagée et remplacez-la par une nouvelle en respectant le type d'ampoule recommandé. Refermez le couvercle et rebranchez le luminaire.

Le AFX Echo ECHP4830LAJMVBK émet-il des bruits étranges ?

Des bruits peuvent indiquer un problème électrique ou un défaut dans le montage. Assurez-vous que toutes les connexions sont sécurisées. Si le bruit persiste, contactez un professionnel pour une vérification.

Comment nettoyer le AFX Echo ECHP4830LAJMVBK ?

Pour nettoyer le luminaire, éteignez-le et laissez-le refroidir. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs et n'utilisez pas d'eau directement sur le luminaire.

Quels types d'ampoules sont compatibles avec le AFX Echo ECHP4830LAJMVBK ?

Le AFX Echo ECHP4830LAJMVBK est compatible avec des ampoules LED et incandescent de type A. Vérifiez toujours les spécifications pour le wattage maximum recommandé.

Puis-je utiliser le AFX Echo ECHP4830LAJMVBK à l'extérieur ?

Non, le AFX Echo ECHP4830LAJMVBK est conçu uniquement pour un usage intérieur. L'utilisation à l'extérieur peut endommager le produit et annuler la garantie.

Comment régler la luminosité du AFX Echo ECHP4830LAJMVBK ?

Si votre modèle est équipé d'un variateur, utilisez le variateur pour ajuster la luminosité. Sinon, remplacez l'ampoule par une ampoule à intensité variable compatible.

Où puis-je trouver des pièces de rechange pour le AFX Echo ECHP4830LAJMVBK ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs autorisés. Consultez le site Web d'AFX pour plus d'informations.

MODE D'EMPLOI Echo ECHP4830LAJMVBK AFX

Précautions de sécurité

• Read attentivement l'ensemble des instructions de sécurité et d'installation avant d'installer ce luminaire ou de procéder à son entretien. Le non respect de ces instructions pourrait avoir pour conséquence des risques mortels d'électrocution ou endommager le produit.
• Il est recommandé qu'un technicien électrique qualifié installe le câblage. Ce luminaire doit être câblé conformément aux exigences du Code canadien de l'électricité, des lois provinciales sur les installations électriques et des règlements municipaux.
• Ne manipulez pas un luminaire sous tension et n'essayez pas de le mettre sous tension si vos mains sont mouillées ou si vous êtes sur une surface mouillée ou dans l'eau.
• Ce luminaire est conçu pour être monté sur un circuit 120 V c.a. 60 Hz équipé d'un boîtier de disjoncteurs ou d'un fusible.
  • Assurez-vous que la source d'alimentation répond aux exigences de ce luminaire. (Lisez les étiquettes sur le boîtier du luminaire.)
• Pour réduire les risques d'électrocution et pour assurer un fonctionnement convenable, ce luminaire doit être mis à la terre. Pour installer convenablement la mise à la terre, le luminaire doit être relié au circuit de mise à la terre de votre tableau de distribution à l'aide d'un câble distinct (vert) ou d'un conduit métallique flexible. L'emplacement de la vis de mise à la terre est clairement indiqué en vert sur le boîtier.
• Ce luminaire est destiné uniquement à être utilisé comme éclairage d'intérieur dans un endroit sec ou device

INSTRUCTIONS DE MONTAGE

Étape 1 – Préparation pour l'installation

A. Coupez l'alimentation électrique avant de procéder à l'installation ou à l'entretien de tout ou partie de ce luminaire
B. Rettirez le luminaire de l'emballage. Séparez les contenus des sachets de pièces.
C. Installez la traverse (2) sur la boîte de jonction (non comprise) à l'aide de deux vis (4).

Câblage – Tout le câblage doit être placé à l'intérieur de la boîte de jonction.

Attention : Assurez-vous que l'alimentation est coupée au disjoncteur ou au fusible. Vérifiez que les câbles ne sont pas endommagés ou déchirés par endroit. Utilisez des câble d'alimentation résistant à une température d'au moins 90 °C (194 °F). Remarque: La plupart des habitations construites avant 1985 sont équipées de câbles d'alimentation ne supportant que 60 °C. Prenez conseil auprès d'un électricien qualifié avant l'installation.

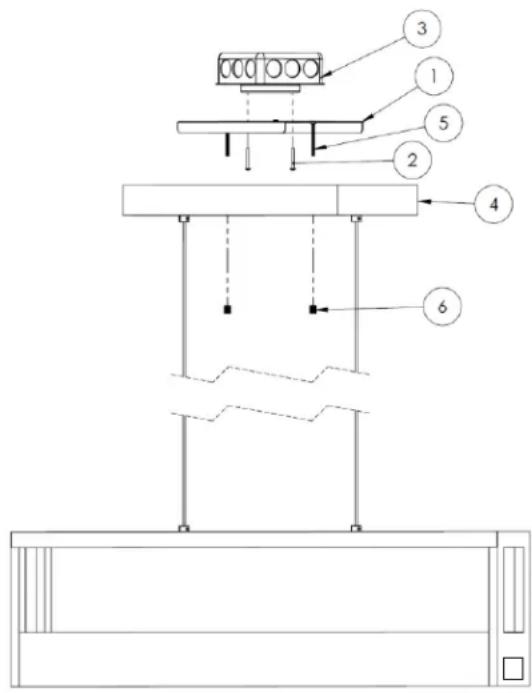

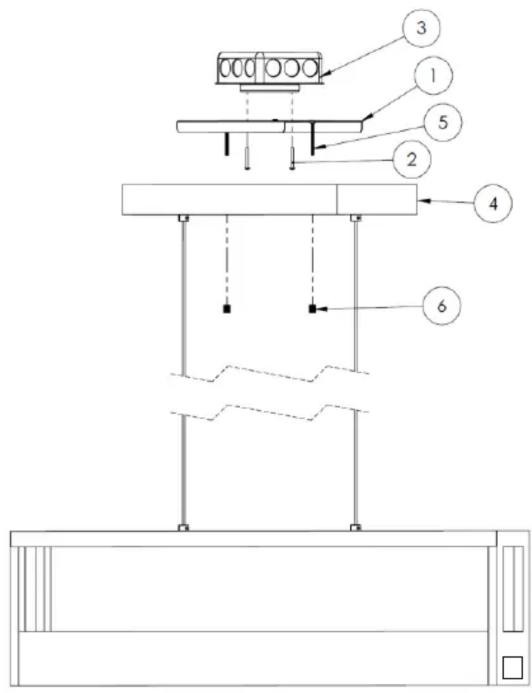

Étape 2 – Câblage

A. Cet appareil ne fonctionnera pas convenablement s'il n'est pas connecté à un circuit électrique mis à la terre. Si la mise à la terre n'est pas convenablement effectuée, il existe des risques d'électrocution, de surchauffe, de mauvais fonctionnement et cela peut réduire la durée de vie des ampoules.
B. Connectez les câbles entre eux de façon appropriée. Sécurisez le câblage en utilisant les capuchons de connexion (fournis).
C. Connectez le fil vert du luminaire au fil vert du circuit d'alimentation.
D. Le fil blanc du luminaire doit être connecté au fil blanc (N) de la source d'alimentation.
E. Le fil noir du luminaire doit être connecté au fil noir (L) de la source d'alimentation.
N'intervertissez pas les fils. Tirez sur chaque fil pour vous assurer que les raccordements sont solides. Assurez-vous qu'aucun fil nu n'est visible hors des raccords. Repoussez bien les raccordements à l'intérieur de la boîte jonction.

Étape 3 – Montage du luminaire

A. Installez le pavillon de recouvrement (1) sur la traverse en alignant les trous de chaque côté et en y vissant deux vis (3) pour l'arrimer au plafond.
B. Ajustez la longueur de fil en retirant le pavillon de recouvrement de la traverse et en dévissant la vis antitraction. Tirez sur le câble autant que nécessaire et enroulez-le dans le pavillon de recouvrement avant de fixer à nouveau celui-ci sur la traverse. Remarque : cordon de 9 pi fourni

Étape 4 – Remettre le courant au fusible ou au boîtier de disjoncteurs.

Garantie limitée du fabricant

AFX Lighting Inc. garantit ce luminaire contre tout vice de matériau et de fabrication lorsqu'il est installé correctement et utilisé dans des conditions normales pendant une période de 5 ans à compter de la date de l'achat. Cette garantie couvre tous les composants et se limite au remplacement du luminaire défectueux ou de ses composants; elle ne couvre pas les pannes consécutives à une installation non conforme, à une mauvaise utilisation, à une mauvaise manipulation ou à un endommagement pendant le transport.
