SIEN-M30B-PO-S-L - Capteur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	Festo
Modèle	SIEN-M30B-PO-S-L
Numéro de pièce	150439
Diamètre	M30 (30 mm)
Portée nominale (Sn)	10 mm
Montage	Noyable (encastrable)
Fréquence de commutation	1200 Hz
Température ambiante	-25 ... +70 °C
Indice de protection	IP67
Matériau du boîtier	Laiton chromé
Couple de serrage max.	40 Nm
Chute de tension	< 2 V
Reproductibilité	0.5 mm
Poids (estimé)	Environ 100 g
Alimentation	10-30 V DC
Fonctions principales	Détection sans contact d'objets métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne convient pas comme dispositif de sécurité. Couper l'alimentation avant intervention.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - SIEN-M30B-PO-S-L Festo

Quelle est la portee nominale du capteur SIEN-M30B-PO-S-L ?

La portee nominale (Sn) est de 10 mm pour un montage noyable.

Ce capteur peut-il etre utilise comme dispositif de securite ?

Non, ce capteur ne convient pas pour une utilisation en tant que dispositif de securite. Il est destine a des fonctions de detection standard.

Quelle est la tension d'alimentation recommandee ?

Le capteur fonctionne typiquement sous une tension continue de 10 a 30 V DC.

Comment monter le capteur SIEN-M30B-PO-S-L ?

Le montage est de type noyable (encastrable). Il peut etre installe dans du metal sans reduction de portee. Le couple de serrage maximal est de 40 Nm.

Quelle est la frequence de commutation maximale ?

La frequence de commutation est de 1200 Hz, ce qui permet une detection rapide d'objets.

Quelle est la plage de temperature ambiante autorisee ?

Le capteur peut fonctionner dans une plage de temperature de -25 a +70 °C.

Le capteur est-il resistant a l'eau et a la poussiere ?

Oui, il possede un indice de protection IP67, ce qui signifie qu'il est etanche a la poussiere et resistant a l'immersion temporaire.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et non abrasif pour nettoyer le boitier en laiton chrome. Evitez les solvants agressifs.

Quelle est la signification du voyant lumineux ?

Le capteur dispose d'une LED de commutation qui s'allume lorsque la sortie est activee (detection d'un objet dans la portee).

Ce capteur peut-il detecter des objets non metalliques ?

Non, il s'agit d'un capteur inductif qui ne detecte que les materiaux metalliques (ferreux et non ferreux).

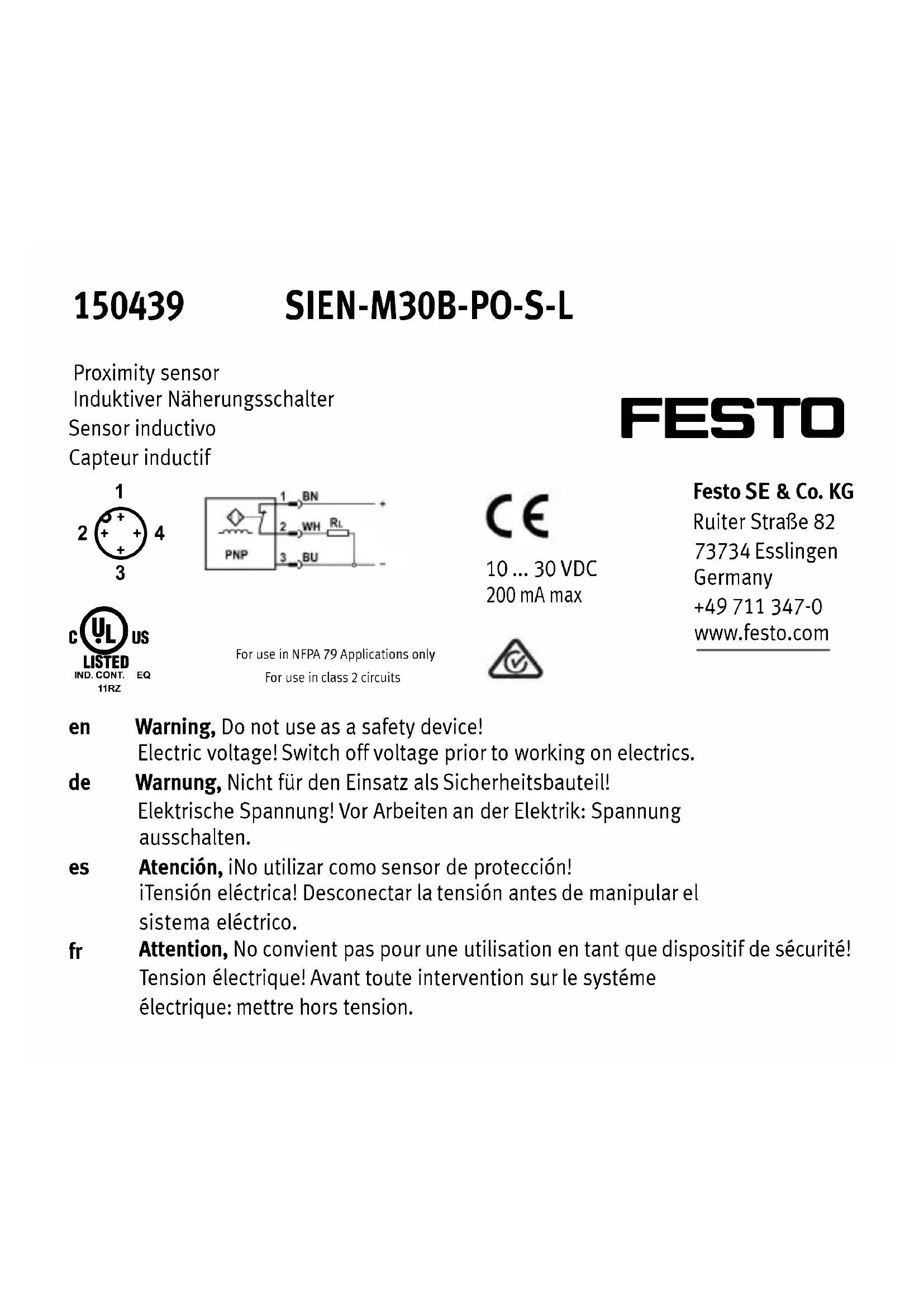

MODE D'EMPLOI SIEN-M30B-PO-S-L Festo

fr Attention, No convient pas pour une utilisation en tant que dispositif de sécurité!

Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.

en / de / es / fr

Type / Typ / Tipo / Type	SIEN-M30B-PO-S-L
Part No. / Teile Nr. / Referencia / Référence	150439
Diameter / Durchmesser / Diâmetro / Diamètre	M30
Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección/ Portée nominale Sn	10 mm
MountingEinbauartMontajeMontage	EmbeddableBündigEnrasableNoyable
Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation	1200 Hz
Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante	-25...+70°C
Degree of protection / Schutzart / Protección / Protection	IP 67
Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier	Chrome-plated brassMessing verchromtLatón cromadoLaiton chromé
Cable material / KabelmaterialMaterial del cable / Matériau du câble	-
Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max.	40 Nm
Voltage drop / SpannungsfallCaída de tensión / Chute de tension	< 2 V
Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité	0.5 mm
