| Type de produit | Capteur de proximité inductif |
| Référence | SIES-Q8B-NO-S-L (174551) |
| Dimensions | 8 x 8 mm |
| Portée nominale (Sn) | 1,5 mm |
| Montage | Noyable (flush) |
| Fréquence de commutation | 3 500 Hz |
| Température ambiante | -25 à +70 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | Zinc moulé sous pression, chromé et nickelé |
| Couple de serrage max. | 1 Nm |
| Chute de tension | < 2 V |
| Reproductibilité | 0,07 mm |
| Sortie | NO (Normalement ouvert) |
| Alimentation | 10-30 V DC (estimation) |
| Sécurité | Non destiné à une utilisation comme dispositif de sécurité. Couper l’alimentation avant intervention. |
| Entretien | Nettoyer avec un chiffon sec. Ne pas utiliser de solvants. |
| Pièces détachées | Non disponibles. Capteur non réparable. |
FOIRE AUX QUESTIONS - SIES-Q8B-NO-S-L Festo
Que signifie le type NO sur ce capteur ?
NO signifie Normalement Ouvert. En l'absence de cible, la sortie est ouverte (non conductrice). Elle se ferme lorsque la cible est détectée dans la portée.
Quelle est la portée de détection de ce capteur ?
La portée nominale (Sn) est de 1,5 mm pour une cible standard (acier). La distance réelle peut varier selon le matériau.
Ce capteur peut-il détecter tous les métaux ?
Oui, il détecte les métaux ferreux et non ferreux, mais la portée est réduite pour les métaux non ferreux (environ 0,7 x Sn pour le cuivre ou l'aluminium).
Quelle est la fréquence de commutation maximale ?
La fréquence de commutation est de 3 500 Hz, permettant des détections rapides.
Quelle est la tension d'alimentation requise ?
La tension d'alimentation typique est de 10 à 30 V DC. Vérifiez les spécifications exactes dans la notice.
Comment installer le capteur ?
Le capteur se monte noyable (flush) dans une rainure de 8 mm. Serrer au couple de 1 Nm max. Respecter la polarité et couper l'alimentation avant toute intervention.
Quelle est la température de fonctionnement ?
La température ambiante autorisée est de -25 °C à +70 °C.
Quel est le degré de protection ?
L'indice de protection est IP67, ce qui signifie qu'il est protégé contre la poussière et l'immersion temporaire (1 mètre pendant 30 minutes).
Comment nettoyer le capteur ?
Utiliser un chiffon doux et sec. Ne pas utiliser de solvants ou de nettoyants abrasifs qui pourraient endommager le boîtier.
Ce capteur est-il adapté à une utilisation de sécurité ?
Non, ce capteur n'est pas conçu pour des fonctions de sécurité. Il ne doit pas être utilisé dans des systèmes de protection des personnes.
Questions des utilisateurs sur SIES-Q8B-NO-S-L Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice SIES-Q8B-NO-S-L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SIES-Q8B-NO-S-L de la marque Festo.

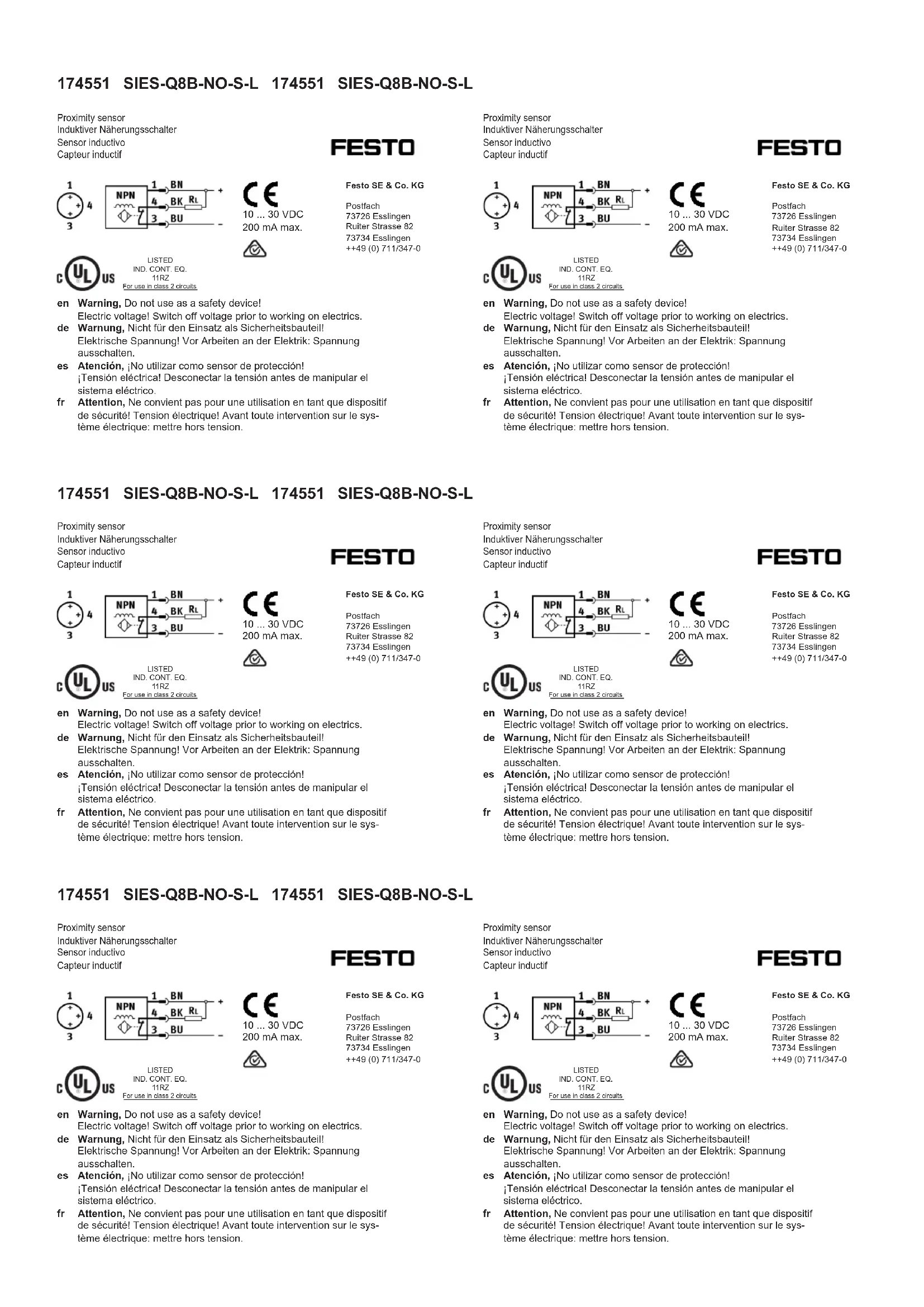

MODE D'EMPLOI SIES-Q8B-NO-S-L Festo
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
174551 SIES-Q8B-NO-S-L 174551 SIES-Q8B-NO-S-L
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
LISTED
IND. CONT. EQ.
T1RZ For use in class 2 circuits
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
174551 SIES-Q8B-NO-S-L 174551 SIES-Q8B-NO-S-L
Proximity sensor
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
LISTED
IND. CONT. EQ.
11RZ
fr Attention, Ne convient pas pour une utilisation en tant que dispositif
de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NO-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 174551 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
80583898058389
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NO-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 174551 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NO-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 174551 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
80583898058389
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NO-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 174551 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
1609c
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NO-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 174551 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
8068989
en / de / es / fr
| Type / Typ / Tipo / Type | SIES-Q8B-NO-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 174551 |
| Diameter / Durchmesser / Diámetro / Diamètre | 8 x 8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección / Portée nominale Sn | 1,5 mm |
| MountingEinbauartMontajeMontage | EmbeddableBündigEnrasableNoyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 3'500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25 ... +70 °C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | die-cast zinc, chromed & nickel-platedZinkdruckguss, verchromt & vernickeltfundic. inyectada de zinc, cromado & niqueladozinc moulé sous pression, chrome & nickel |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 1 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0,07 mm |
