MODE D'EMPLOI EAPM-L9-160-SLE Festo

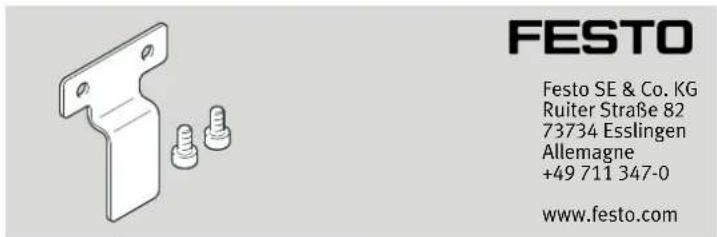

Languette de commutation

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Instructions de montage

8140654

2020-08

[8140658]

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

OMRON® est une marque déposée appartenant à son propriétaire respectif dans certains pays.

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit
Documents d'utilisation Actioneur
Documents d'utilisation Capteur de proximité
Documents d'utilisation Support de capteur

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

- Respecter les couples de serrage.

2.2 Utilisation conforme à l'usage prévu

2.2.1 Utilisation

Déclenchement de la fonction de commutation d'un microcapteur optique de la société OMRON pour interroger la position du chariot d'un actionneur.

2.2.2 Composants autorisés

Languette de commutation	Action-neur	Capteur de proximité Support de capteur
EAPM-L9-90-SLE ELGT-BS-90		Microcapteur optiqueOMRON, Série EE-SX674	EAPM-L9-SHE
EAPM-L9-120-SLE ELGT-BS-120
EAPM-L9-160-SLE ELGT-BS-160

Tab. 2

3 Récapitulatif

3.1 Fourniture

1 Languette de commutation (1x) 2 Vis (2x) M3x6

Fig. 1

3.2 Non compris dans la fourniture

3 Support de capteur (1x)

4 Connecteur (1x)

EE-1001/1001-1, EE-1006, EE-1009 (Sté. OMRON)

5 Capteur (1x)

Série EE-SX674 (Sté. OMRON)

Fig. 2

6 Actionneur (1x) ELGT-BS
Fig. 3

4 Montage

i

La languette de commutation, le support de capteur et le capteur de proximité peuvent être montés à gauche ou à droite de l'actionneur 6.

A 1 2 3 4 5

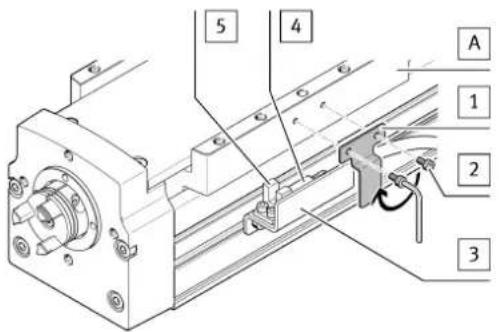

Fig. 4 Montage de la languette de commutation sur l'actionneur

1. Fixer la languette de commutation 1 avec les vis 2 sur le chariot [A]. Couple de serrage : 1,2 Nm ± 10 %.
2. Montage du 3 support de capteur → Autres documents applicables.
3. S'assurer que les distances des capteurs S sont bien respectées.

S2 S1 S1 S2

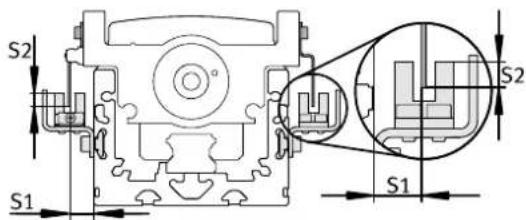

Fig. 5 Distances des capteurs

Distance du capteur S1 S2
[mm] 11,5 ± 16 ± 0,3

Tab. 3

5 Course d'essai

1. Activer l'alimentation électrique.
2. Pour les moteurs équipés d'un frein : desserrer le frein.

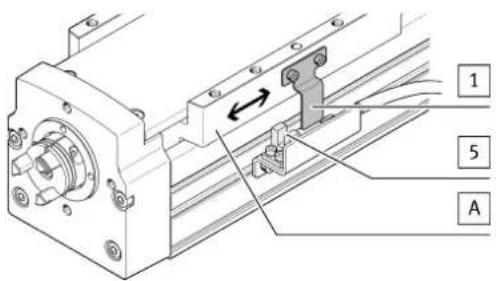

Fig. 6 Course d'essai

- Déplacer lentement le chariot [A] avec la languette de commutation 1 au-dessus du capteur 5.

Le capteur 5 commute.
