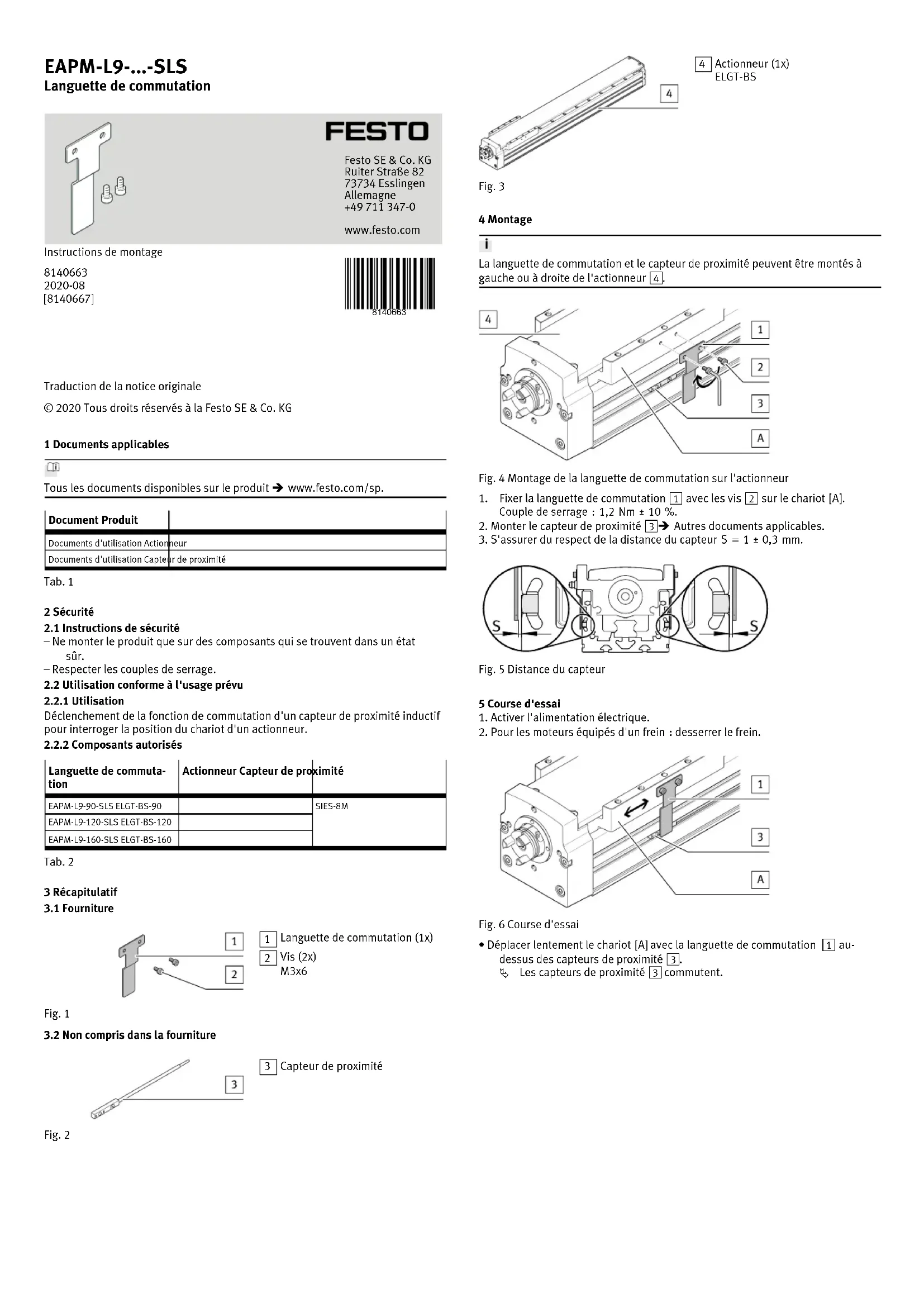

MODE D'EMPLOI EAPM-L9-90-SLS Festo

Instructions de montage

8140663

2020-08

[8140667]

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit
Documents d'utilisation Actionneur
Documents d'utilisation Capteur de proximité

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

– Respecter les couples de serrage.

2.2 Utilisation conforme à l'usage prévu

2.2.1 Utilisation

Déclenchement de la fonction de commutation d'un capteur de proximité inductif pour interroger la position du chariot d'un actionneur.

2.2.2 Composants autorisés

Languette de commutation	Actionneur Capteur de proximité
EAPM-L9-90-SLS ELGT-BS-90		SIES-8M
EAPM-L9-120-SLS ELGT-BS-120
EAPM-L9-160-SLS ELGT-BS-160

Tab. 2

3 Récapitulatif

3.1 Fourniture

1 Languette de commutation (1x) 2 Vis (2x) M3x6

Fig. 1

3.2 Non compris dans la fourniture

3 Capteur de proximité 3

Fig. 2

4 Actionneur (1x) ELGT-BS 4

Fig. 3

4 Montage

i

La languette de commutation et le capteur de proximité peuvent être montés à gauche ou à droite de l'actionneur 4.

4 1 2 3 A

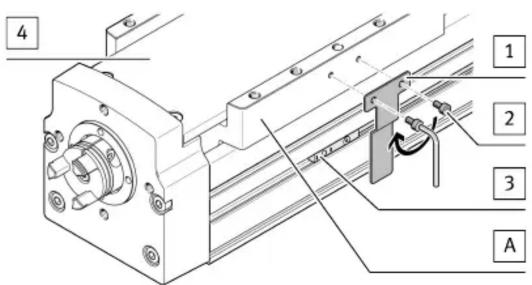

Fig. 4 Montage de la languette de commutation sur l'actionneur

1. Fixer la languette de commutation 1 avec les vis 2 sur le chariot [A]. Couple de serrage : 1,2 Nm ± 10 %.
2. Monter le capteur de proximité 3→ Autres documents applicables.
3. S'assurer du respect de la distance du capteur S = 1 ± 0,3 mm.

S S

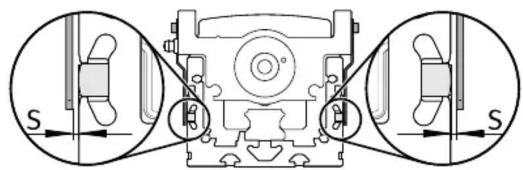

Fig. 5 Distance du capteur

5 Course d'essai

1. Activer l'alimentation électrique.
2. Pour les moteurs équipés d'un frein : desserrer le frein.

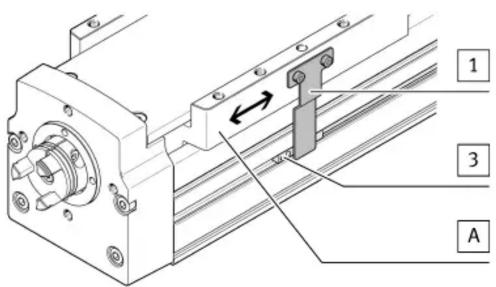

Fig. 6 Course d'essai

- Déplacer lentement le chariot [A] avec la languette de commutation 1 au-dessus des capteurs de proximité 3.

Les capteurs de proximité 3 commutent.
