EAPM-L9-120-SLE - Composant électronique industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Languette de commutation
Marque	Festo
Modèle	EAPM-L9-120-SLE
Utilisation conforme	Déclenchement de la fonction de commutation d'un microcapteur optique OMRON pour interroger la position du chariot d'un actionneur
Composants fournis	1 languette de commutation, 2 vis M3x6
Composants non fournis	Support de capteur, connecteur (EE-1001/1001-1, EE-1006, EE-1009), capteur série EE-SX674, actionneur ELGT-BS
Capteur compatible	Microcapteur optique OMRON série EE-SX674
Actionneur compatible	ELGT-BS-120
Connecteur compatible	OMRON EE-1001/1001-1, EE-1006, EE-1009
Couple de serrage des vis	1,2 Nm ± 10 %
Distance capteur S1	11,5 mm
Distance capteur S2	16 mm ± 0,3 mm
Type de montage	Sur le chariot de l'actionneur, côté gauche ou droit
Instructions de sécurité	Ne monter que sur des composants en état sûr ; respecter les couples de serrage
Course d'essai	Déplacer lentement le chariot avec la languette au-dessus du capteur ; le capteur commute
Documentation associée	Instructions de montage (réf. 8140654)
Réparabilité	Pièces de rechange : languette et vis ; réparation par le fabricant recommandée
Catégorie	Composant électronique industriel

FOIRE AUX QUESTIONS - EAPM-L9-120-SLE Festo

Comment installer la languette de commutation EAPM-L9-120-SLE ?

Fixez la languette de commutation sur le chariot de l'actionneur à l'aide des deux vis M3x6 fournies. Serrez au couple de 1,2 Nm ± 10 %. Vous pouvez la monter à gauche ou à droite.

Quel capteur est compatible avec cette languette ?

Le capteur compatible est le microcapteur optique OMRON série EE-SX674. Utilisez également un connecteur de la série EE-1001/1001-1, EE-1006 ou EE-1009.

Quel couple de serrage faut-il respecter pour les vis ?

Le couple de serrage recommandé est de 1,2 Nm ± 10 %.

Quelles sont les distances des capteurs S1 et S2 ?

La distance S1 est de 11,5 mm et la distance S2 est de 16 mm ± 0,3 mm.

Puis-je monter la languette de commutation à gauche ou à droite ?

Oui, la languette, le support de capteur et le capteur peuvent être montés indifféremment à gauche ou à droite de l'actionneur.

Que faire si le capteur ne commute pas après montage ?

Vérifiez que la languette est correctement fixée et que le capteur est bien aligné. Effectuez une course d'essai en déplaçant lentement le chariot. Assurez-vous que les distances S1 et S2 sont respectées.

Quelle est la fonction de la languette de commutation ?

Elle permet de déclencher la commutation du microcapteur optique OMRON en traversant le faisceau, afin d'interroger la position du chariot de l'actionneur.

Quels actionneurs sont compatibles avec ce modèle ?

Le modèle EAPM-L9-120-SLE est conçu pour l'actionneur ELGT-BS-120 de Festo.

Y a-t-il des précautions de sécurité à respecter ?

Ne montez le produit que sur des composants en état sûr. Respectez impérativement les couples de serrage indiqués pour éviter tout dommage.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com ou sur le portail Festo www.festo.com/sp.

MODE D'EMPLOI EAPM-L9-120-SLE Festo

Instructions de montage

8140654

2020-08

[8140658]

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

OMRON® est une marque déposée appartenant à son propriétaire respectif dans certains pays.

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit
Documents d'utilisation Actionneur
Documents d'utilisation Capteur de proximité
Documents d'utilisation Support de capteur

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

– Respecter les couples de serrage.

2.2 Utilisation conforme à l'usage prévu

2.2.1 Utilisation

Déclenchement de la fonction de commutation d'un microcapteur optique de la société OMRON pour interroger la position du chariot d'un actionneur.

2.2.2 Composants autorisés

Languette de commutation	Action-neur	Capteur de proximité Support de capteur
EAPM-L9-90-SLE ELGT-BS-90		Microcapteur optique OMRON, Série EE-SX674	EAPM-L9-SHE
EAPM-L9-120-SLE ELGT-BS-120
EAPM-L9-160-SLE ELGT-BS-160

Tab. 2

3 Récapitulatif

3.1 Fourniture

1 Languette de commutation (1x)

2 Vis (2x)

M3x6

Fig. 1

3.2 Non compris dans la fourniture

3 Support de capteur (1x)

4 Connecteur (1x)

EE-1001/1001-1, EE-1006, EE-1009 (Sté. OMRON)

5 Capteur (1x)

Série EE-SX674 (Sté. OMRON)

Fig. 2

6 Actionneur (1x) ELGT-BS
Fig. 3

4 Montage

i

La languette de commutation, le support de capteur et le capteur de proximité peuvent être montés à gauche ou à droite de l'actionneur 6.

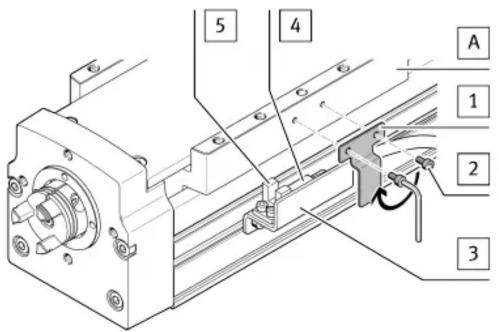

5 4 A 1 2 3

Fig. 4 Montage de la languette de commutation sur l'actionneur

1. Fixer la languette de commutation 1 avec les vis 2 sur le chariot [A]. Couple de serrage : 1,2 Nm ± 10 %.
2. Montage du 3 support de capteur → Autres documents applicables.
3. S'assurer que les distances des capteurs S sont bien respectées.

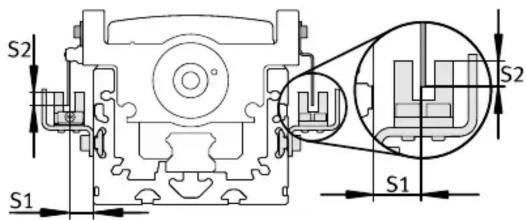

S2 S1 S1 S2

Fig. 5 Distances des capteurs

Distance du capteur S1 S2
[mm] 11,5 ± 16 ± 0,3

Tab. 3

5 Course d'essai

1. Activer l'alimentation électrique.
2. Pour les moteurs équipés d'un frein : desserrer le frein.

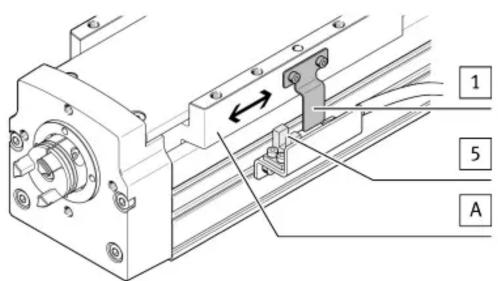

Fig. 6 Course d'essai

- Déplacer lentement le chariot [A] avec la languette de commutation 1 au-dessus du capteur 5.

Le capteur 5 commute.
