MODE D'EMPLOI PAML-CP-186-HP3-G2 Festo

2021-10b [8161955] Traduction de la notice originale © 2021 Tous droits réservés à la Festo SE & Co. KG

Documents applicables Tous les documents disponibles sur le produit

www.festo.com/sp. 2 Sécurité

2.1 Instructions de sécurité

Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.

N'utiliser le produit que dans un état technique parfait.

Tenir compte du poids d'un appareil individuel ou d'une unité de conditionne- ment. En fonction du modèle, une unité de conditionnement montée peut peser plus de 100 kg. – Dans le cadre d'un usage normal, la température de surface peut atteindre 60 °C. Avant de commencer tout travail, laissez l'appareil refroidir.

S'assurer que la surface de montage est suffisamment solide pour supporter les forces maximales.

N'utiliser que des éléments de fixation appropriés. – Monter l'appareil individuel ou l'unité de conditionnement uniquement sur des surfaces planes.

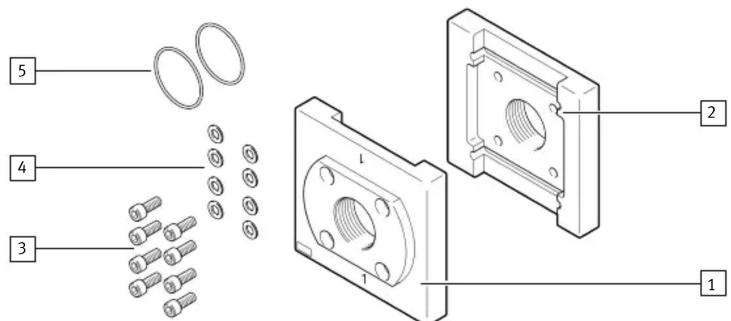

L'embase PAML-CP sert d'adaptateur pour le raccordement pneumatique et pour la fixation des tuyaux pour l'installation en ligne des unités de condition- nement.

Le connecteur de modules PAML-MK est utilisé pour connecter deux unités de conditionnement de même taille.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation mécanique. 3 Informations complémentaires – Accessoires

www.festo.com/catalogue. 4 Récapitulatif

Fig. 2 : Connecteur de modules PAML-MK

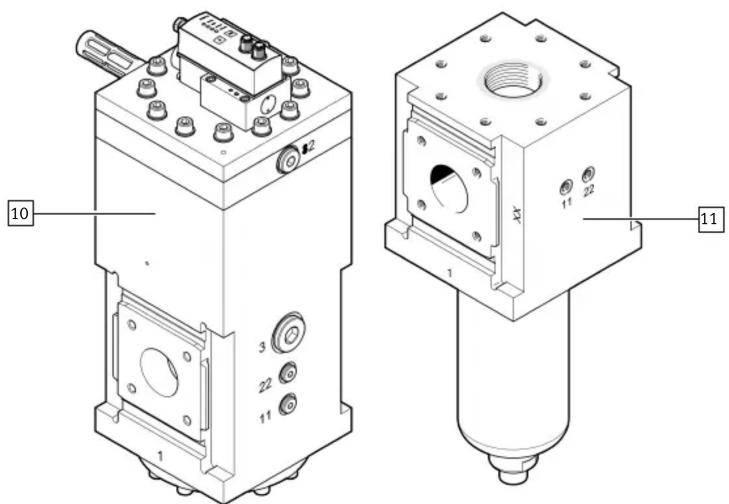

Non compris dans la fourniture

Manodétendeur électrique(1x) PREL-186

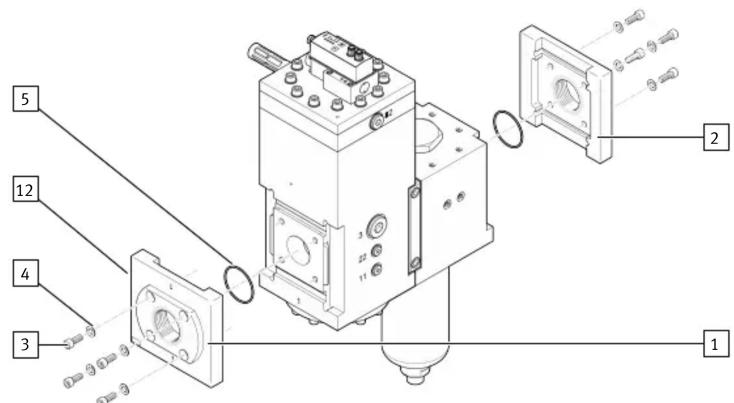

Fig. {!nr!} 41. Orienter la plaque avant 1 et la plaque arrière 2 de manière à ce que le numéro de poinçon sur l'embase corresponde au numéro de poinçon sur le boîtier (1 à 1 et 2 à 2) et que les filetages de fixation aB pour le montage mural pointent vers l'arrière.

2. Placer les joints toriques 5 dans les rainures prévues.

3. Placer la plaque avant 1 et la plaque arrière 2.

4. Fixer la plaque avant 1 et la plaque arrière 2 à l'unité de conditionne-

ment avec quatre vis 3 et quatre rondelles 4 chacune. Couple de ser- rage : 27 Nm ± 15 %

Respecter la profondeur de vissage maximale pour le raccordement des tuyaux. ISO 228 Profondeur de vissage max. [mm] G1/4 12 G1 1/4 20 G1 1/2 22 G2 24 G2 1/2 26

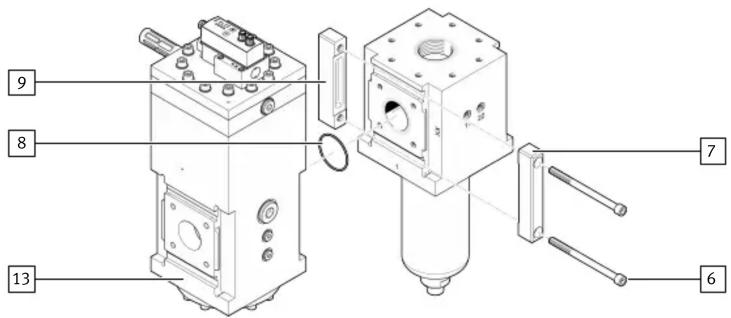

Montage du connecteur de module PAML-MK

Tenir compte du sens d'écoulement de 1 vers 2. Pour ce faire, s'orienter par rapport aux repères aC sur le corps du produit.

Insérer les vis de fixation 6 dans les trous de la plaque avant 7.

Placer le joint 8 entre les unités de conditionnement.

Placer la plaque avant 7 et la plaque arrière 9 dans les rainures des unités de conditionnement.

Visser les vis 6 à fond. Couple de serrage : 40 Nm ± 25 %

5.3 Montage sur panneau

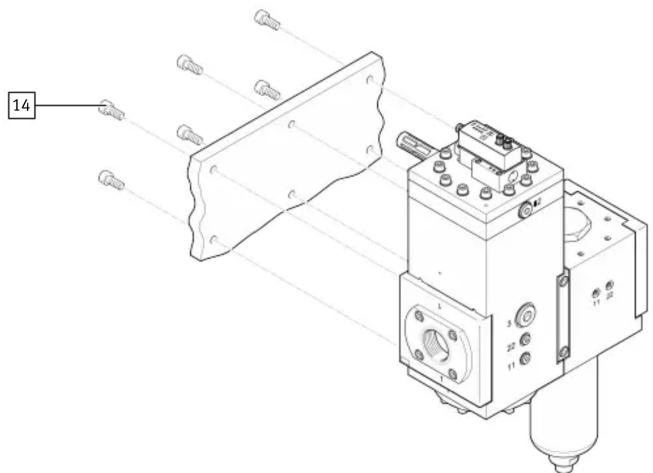

Les filetages M12 sur les embases et les connecteurs de modules peuvent être utilisés pour fixer des appareils individuels ou des unités de conditionnement au mur ou à un cadre de machine. La dimension de la grille pour le bloc de distribution PMBL-186-HP3 est de 93 mm. La largeur de grille standard entre les embases et les connecteurs de module est de 186 mm, l' espacement des trous de 145 mm de hauteur.

Fixez toutes les embases et les connecteurs de module avec deux vis M12 aD chacune. Respecter une profondeur de vissage d'au moins 15 mm et d'un maximum de 18 mm. Couple de serrage maximal :42Nm Nm 6 Démontage

Dépressuriser le système.

2. Vérifier la température de surface de l'appareil. Si nécessaire, laisser l'appa-

3. Démonter la ligne d'unités de conditionnement.
