MODE D'EMPLOI EAPM-E24-60-SLE Festo

Languette de commutation

Instructions de montage

8203111

2024-01

[8203115]

8203111

Traduction de la notice originale

© 2024 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Axe ELGD –
Mode d'emploi Capteur de proximité SIEN-M8 –
Instructions de montage Support de capteur EAPM-E24-SHE	-

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

-Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Utilisation conforme à l'usage prévu

La languette de commutation déclenche la fonction de commutation d'un capteur de proximité inductif pour détecter la position du chariot d'un axe ELGD.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé a une formation mécanique.

3 Informations complémentaires

- Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional. → www.festo.com.

- Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

1 Languette de commutation (1x)

2 Vis (2x)

Fig. 1 : Fourniture

4.2 Non compris dans la fourniture

4 Capteur de proximité (1X) SIEN-M8

5 Support de capteur (1x) EAPM-E24-SHE

Fig. 2 : Non compris dans la fourniture

5 Montage

5.1 Position de montage

- Sélectionner la position de montage sur l'axe. Le capteur de proximité, le support de capteur et la languette de commutation peuvent être montés des deux côtés de l'axe.

5.2 Montage

- Monter le capteur de proximité et le support de capteur sur l'axe Documents applicables.

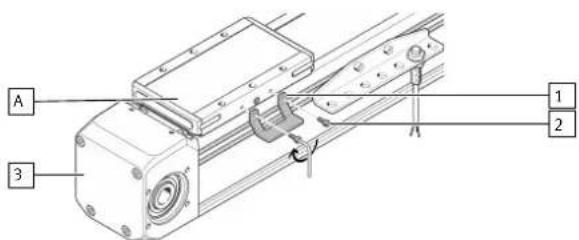

Fig. 3 : Fixation de la languette de commutation

- Fixer la languette de commutation [1] avec les vis [2] sur le chariot [A] de l'axe [3]. Couple de serrage : 1,2 Nm ± 20 %

Fig. 4 : Intervalle de commutation

• Respecter l'intervalle de commutation.

Capteur de proximité Intervalle de commutation S

SIEN-M8B 1,5 mm
SIEN-M8NB 2,5 mm

- Procéder à une marche d'essai de l'axe → Documents applicables.
