Type de produit	Générateur de vide à venturi à commande électrique
Marque	Festo
Modèle	VAD-ME-1/4
Connectique pneumatique	Raccord 1/4 (pour alimentation air comprimé)
Tension d'alimentation	24 V DC ±10%
Diamètre de la buse de Laval	1,4 mm
Température de stockage	-20°C à +50°C
Types disponibles	VAD-... (génération de vide seule) et VAD-...-I-... (avec impulsion d'éjection)
Commandes auxiliaires manuelles	Pour vide et pour éjection (selon version)
Connexions électriques	Signal de génération de vide et signal d'impulsion d'éjection
Silencieux	Intégré
Entretien	Vérifier et nettoyer la buse et le silencieux avec de l'éther de pétrole
Accessoires	Ventouse VAS, vacuomètre VAM, filtre à vide VAF-PK-4
Particularité	Ne pas exciter les bobines simultanément sur les modèles avec éjection
Dépannage	Si vide insuffisant, vérifier le diamètre du raccord d'air comprimé (3x buse)

FOIRE AUX QUESTIONS - VAD-ME-1/4 Festo

Comment raccorder électriquement le VAD-ME-1/4 ?

Pour le modèle standard, connectez le signal de génération de vide à l'électrodistributeur situé du côté opposé au silencieux. Pour le modèle avec impulsion d'éjection (VAD-...-I-...), connectez le signal d'éjection à l'électrodistributeur côté silencieux.

Quelle tension d'alimentation utiliser ?

La tension de commutation doit être de 24 V DC ±10%. Une tension supérieure risque d'endommager la bobine.

Que faire si le vide n'est pas atteint ?

Vérifiez que le diamètre intérieur du raccordement à l'air comprimé est suffisant. Il doit être égal à environ 3 fois le diamètre de la buse de Laval (1,4 mm pour ce modèle, soit 4,2 mm minimum).

Comment nettoyer le générateur ?

Dévissez l'embout du raccord de vide (③) pour accéder à la buse. Nettoyez la buse et le silencieux avec de l'éther de pétrole. N'utilisez pas de trichloréthylène ni d'objets à arêtes vives.

Puis-je utiliser les fonctions de vide et d'éjection en même temps ?

Non, pour les modèles avec impulsion d'éjection (VAD-...-I-...), les bobines doivent être excitées alternativement. Si les deux fonctions sont exécutées simultanément, aucune ne sera pleinement effective.

Quel est le diamètre de la buse de Laval pour le VAD-ME-1/4 ?

Le diamètre de la buse de Laval est de 1,4 mm pour la version avec raccord 1/4.

Quels accessoires sont recommandés ?

Festo recommande la ventouse type VAS, le vacuomètre type VAM et le filtre à vide type VAF-PK-4 (réf. 15 889).

Où trouver les courbes caractéristiques de performance ?

Les courbes de vide et de consommation d'air en fonction de la pression de fonctionnement sont fournies dans la notice d'utilisation (section 8). Elles sont mesurées à 1 m de la tuyère sans débit d'aspiration.

Comment monter le VAD-ME-1/4 ?

Positionnez le VAD de sorte que les éléments de commande et les raccords soient accessibles. Utilisez les trous et taraudages de fixation. Pour le raccordement à l'air comprimé, utilisez un diamètre intérieur d'environ 3 fois le diamètre de la buse.

Quelle est la température de stockage recommandée ?

Stockez le VAD à une température comprise entre -20°C et +50°C pour maintenir son bon état de fonctionnement.

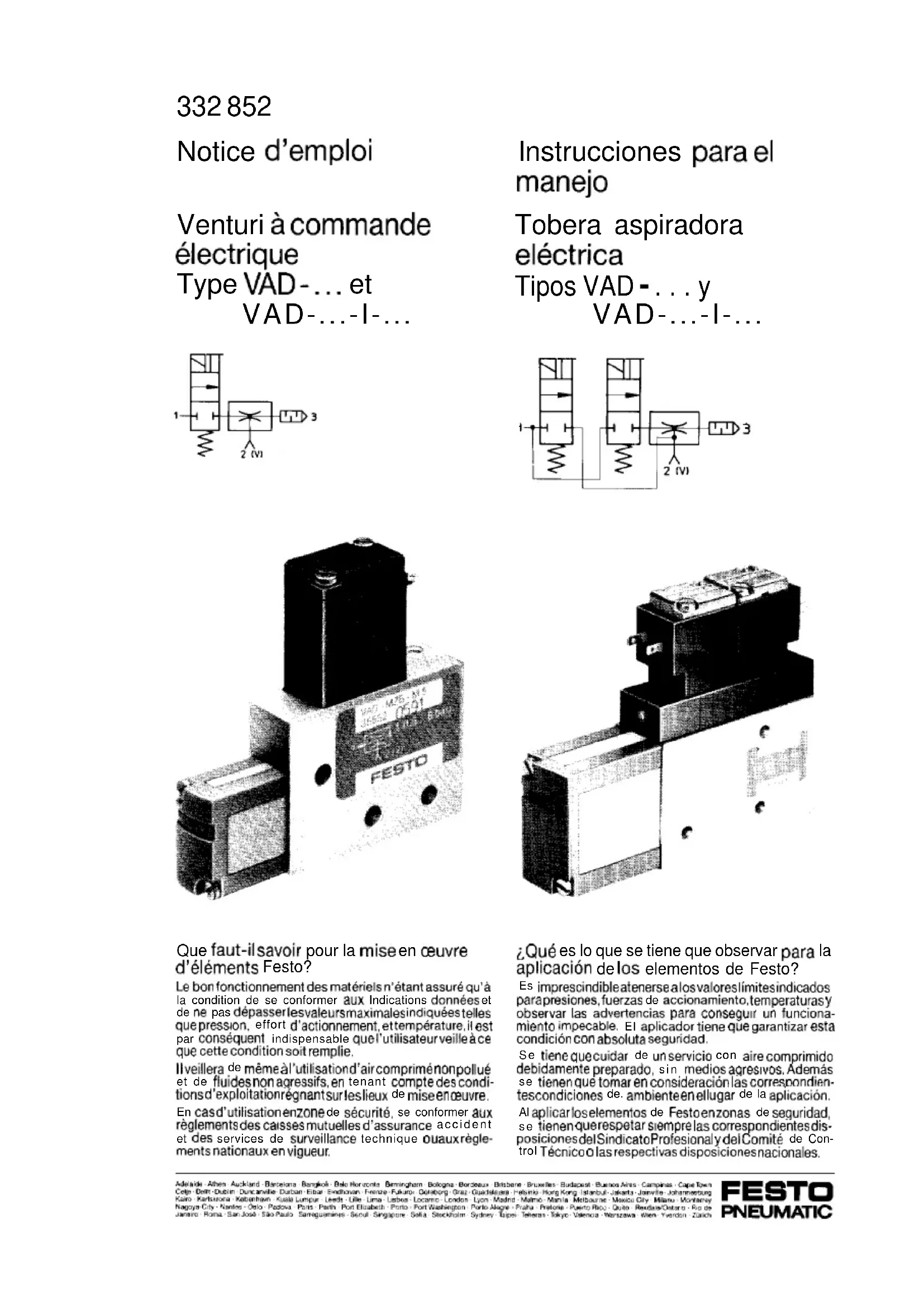

MODE D'EMPLOI VAD-ME-1/4 Festo

Venturi à commande électrique

Type VAD-... et VAD-...-I-...

Que faut-il savoir pour la mise en œuvre d'éléments Festo?

Le bon fonctionnement des matériels n'étant assuré qu'à la condition de se conformer aux Indications données et de ne pas dépasser les valeurs maximales indiquée stelles que pression, effort d'actionnement, et température, il est par conséquent indispensable que l'utilisateur veille à ce que cette condition soit remplie.

Il veillera de même à l'utilisation d'air comprimé non pollué et de fluides non agressifs, en tenant compte des conditions d'exploitation régnants sur les lieux de mise en œuvre.

En casd'utilisation en zone de sécurité, se conformer aux règlements des caisses mutuelles d'assurance accident et des services de surveillance technique ouaux règlements nationaux en vigueur.

1. Eléments de commande et raccords

① Trou de fixation
② Taraudages de fixation
③ Raccord du vide
④ Raccord d'alimentation
⑤ Commande auxiliaire manuelle (vide)
⑥ Connexion élec. signal de génération de vide
⑦ Connexion élec. impulsion d'éjection
⑧ Commande auxiliaire manuelle (impulsion d'éjection)
⑨ Silencieux

2. Caractéristiques techniques

* uniquement avec connecteur spécifié sous Accessoires
* Sólo con caja de enchufe de acuerdo con la lista de accesorios.

3. Transport et dockage

Pour maintenir les VAD en bon état de fonctionnement, stockez-les a une temperature entre -20 et +50°C.

4. Montage

4.1 mecanique

Positionnez les VAD de sorte que les éléments de commande et les raccords soient toujours accessibles. (voir Entretien et nettoyage)

Pour le raccordement a l'air comprimé ④, utiliser un diametre interieur égalà environ 3 fois le diametre de la buse de Laval (cf. instructions en cas de panne).

4.2 électrique

Verifier que la tension de commutation est bien de 24 V(DC) ± 10%. Une tension supérieure risquerait d'endommager la bobine.

Connexion du VAD - :

Connectezle signal de generation de vide a l'electrodistributeur situé du côté oppose au silencieux.

Connexion du VAD-...-I-...:

Connecter le signal de generation de vide a l'electrodistributeur situé du côté oppose au silencieux.

Connecter le signal d'impulsion d'éjection a l'électrodistributeur situé du côté du silencieux.

5. Utilisation et fonctionnement

Pour VAD-...I-...:

Veillez a ce que les bobines soient toujours excitées alternativement afin qu'il n'y ait pas de recouvrement entre les fonctions de generation de vide et d'éjection.

Si les deux fonctions sont exécutées simultanément aucune des deux ne sera pleinement effective.

6. Entretien et nettoyage

Vérifiez de temps en temps que la tuyere n'est pas obstruée.

Dévissez pour ce faire l'embout du raccord de vide ③.

La tuyere est visible a travers l'orifice③.

Des particules peuvent être entraînées dans la tuyere par l'air aspire.

Nettoyer la buse et le silencieux avec de l'éther de pétrole (ne pas utiliser de trichlor-ethylene).

N'utilisez pas d'objet a arêtes vives pour le nettoyage, vous risqueriez d'endommager la tuyere.

pour tous les VAD- :

Ventouse type VAS -.

Vacuomètre type VAM -.

Filtre a vide

type VAF-PK-4,

n° de piece 15 889

7. Accesorios

Paratodaslas toberas VAD-. :

Ventosa Tipo VAS-

Les deux connecteurs proposes ne se distinguent que par la longueur de cable indiquée en mètres.

8. Courbes caractéristiques

Vide en fonction de la pression de fonctionnement

Consommation d'air en fonction de la pression de fonctionnement

mesuré au niveau de la tuyère a une distance de 1 m.

Sans debit d'aspiration c.-à-d. sans bruits parasites produits par l'écoulement de l'air au niveau du raccord de vide.

Panne / Dificultad		Cause possible / Cause posible		Réparation / Solución
Vide non atteint / No se alcanza el vacío suficiente		Diamètre intérieur du raccordement à l'air comprimé trop petit / El diámetro de la toma de presión es demasiado pequeño		Prévoir un raccordement à l'air comprimé égal à 3 fois le ∅ de la buse de Laval / Utilizar una toma de presión 3 × el diámetro de la tobera
Type / Tipo .	-MZB-... .	-M Y B - ... .	.-ME-...- ^1/8	...-ME-...- ^1/4	...-ME-...- ^3/8
Diamètro de la buse de Laval / Diámetro de la tobera	0,45	0,7	0,95	1,4	2,0

Sousréserve detoutes modifications
