| Type de produit | Capteur inductif |
| Marque | Festo |
| Modèle | SIEN-M18NB-PS-K-L |
| Numéro de pièce | 150426 |
| Diamètre du filetage | M18 |
| Portée nominale (Sn) | 8 mm |
| Type de montage | Non noyable |
| Fréquence de commutation | 2000 Hz |
| Température ambiante | -25…+70 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | Laiton chromé |
| Matériau du câble | TPE-U (PUR) |
| Longueur de câble | 2 m (estimation) |
| Couple de serrage max. | 20 Nm |
| Tension d'alimentation | 10-30 V DC |
| Consommation à vide | < 10 mA |
| Chute de tension | < 2 V |
| Courant de sortie max. | 200 mA |
| Type de sortie | PNP, normalement ouvert |
| Reproductibilité | 0.4 mm |
| Indication LED | Oui |
| Poids | 50 g (estimation) |
| Fonction principale | Détection sans contact d'objets métalliques |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux |
| Sécurité | Ne pas utiliser comme dispositif de sécurité |
FOIRE AUX QUESTIONS - SIEN-M18NB-PS-K-L Festo
Comment installer le capteur SIEN-M18NB-PS-K-L ?
Vissez le capteur dans un trou taraudé M18 en respectant le couple de serrage maximal de 20 Nm. Le montage est de type non noyable : la face active ne doit pas être encastrée dans du métal.
Quelle est la portée de détection de ce capteur ?
La portée nominale Sn est de 8 mm, mesurée pour une cible en acier standard. La distance réelle peut varier selon le matériau et les conditions d'installation.
Ce capteur détecte-t-il les métaux non ferreux ?
Oui, mais la distance de détection est réduite. Pour le laiton ou l'aluminium, la portée peut être d'environ 60% de la valeur nominale.
Quel est le type de sortie et comment le câbler ?
La sortie est de type PNP normalement ouvert. Le câble a trois fils : marron (+), bleu (-) et noir (sortie). Connectez la charge entre le fil noir et le négatif.
Quelle tension d'alimentation faut-il utiliser ?
L'alimentation doit être une tension continue de 10 à 30 V DC. La consommation à vide est inférieure à 10 mA.
Quel est l'indice de protection et dans quels environnements peut-il être utilisé ?
L'indice de protection est IP67, ce qui signifie qu'il est étanche à la poussière et protégé contre l'immersion temporaire (1 mètre pendant 30 minutes). Convient pour des environnements humides.
Quelle est la plage de température de fonctionnement ?
La température ambiante autorisée est de -25°C à +70°C. Évitez les variations brusques et la condensation.
Ce capteur peut-il être utilisé comme dispositif de sécurité ?
Non, ce capteur ne convient pas pour une utilisation en tant que dispositif de sécurité. Il ne doit pas être utilisé dans des circuits critiques pour la sécurité des personnes.
Comment nettoyer le capteur ?
Utilisez un chiffon sec et non pelucheux. N'utilisez pas de solvants ni de produits abrasifs qui pourraient endommager le boîtier en laiton chromé.
Que faire si le capteur ne fonctionne pas correctement ?
Vérifiez l'alimentation (10-30 V DC), le câblage et la présence de métal dans la zone de détection. Assurez-vous que la LED d'état s'allume lors de la détection. Si le problème persiste, contactez le support Festo.
Questions des utilisateurs sur SIEN-M18NB-PS-K-L Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice SIEN-M18NB-PS-K-L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SIEN-M18NB-PS-K-L de la marque Festo.

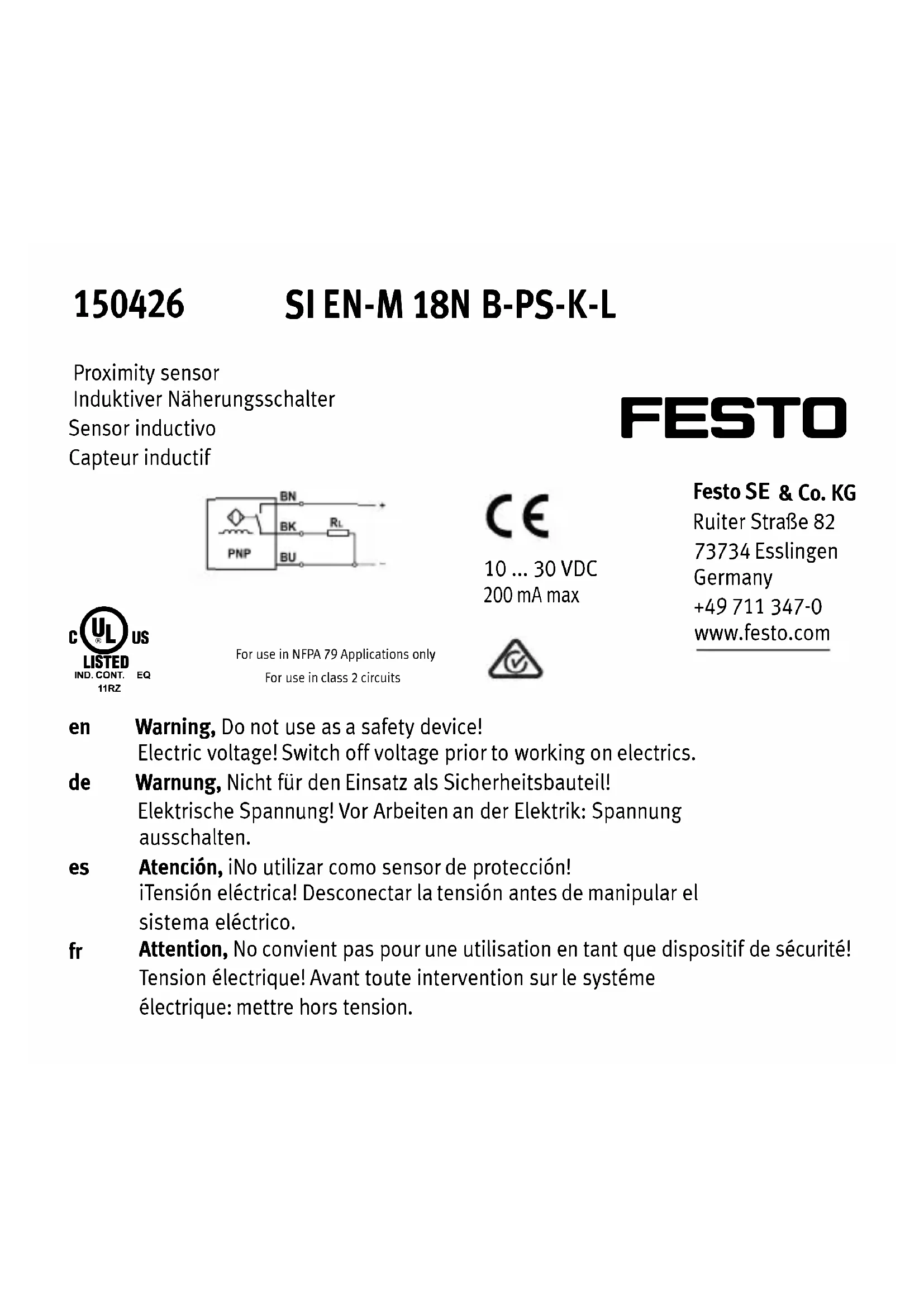

MODE D'EMPLOI SIEN-M18NB-PS-K-L Festo
fr Attention, No convient pas pour une utilisation en tant que dispositif de sécurité!
Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
en / de / es / fr
| Type / Typ / Tipo / Type | SIEN-M18NB-PS-K-L |
| Part No. / Teile Nr. / Referencia / Référence | 150426 |
| Diameter / Durchmesser / Diâmetro / Diamètre | M18 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección/ Portée nominale Sn | 8 mm |
| MountingEinbauartMontajeMontage | Non-embeddableNicht bündigNo enrasableNon noyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 2000 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25...+70°C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | Chrome-plated brassMessing verchromtLatón cromadoLaiton chromé |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | TPE-U (PUR) |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 20 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0.4 mm |
