| Type de produit | Capteur inductif |
| Modèle | SIEN-M8NB-PS-S-L |
| Marque | Festo |
| Numéro de pièce | 150395 |
| Diamètre | M8 |
| Portée nominale | 2,5 mm |
| Montage | Non noyable |
| Fréquence de commutation | 4500 Hz |
| Température ambiante | -25 °C à +70 °C |
| Indice de protection | IP67 |
| Matériau du boîtier | Acier inoxydable V2A |
| Couple de serrage max. | 10 Nm |
| Chute de tension | < 2 V |
| Reproductibilité | 0,12 mm |
| Alimentation | 10-30 V DC |
| Consommation électrique | < 10 mA |
| Fonctions principales | Détection sans contact d'objets métalliques |
| Entretien et nettoyage | Nettoyer avec un chiffon sec et non pelucheux |
| Sécurité | Ne pas utiliser comme dispositif de sécurité ; couper l'alimentation avant toute intervention |
| Pièces détachées | Aucune pièce détachable |
| Réparabilité | Non réparable par l'utilisateur |
FOIRE AUX QUESTIONS - SIEN-M8NB-PS-S-L Festo
Comment installer le capteur SIEN-M8NB-PS-S-L ?
Fixez le capteur à l'aide d'un écrou M8 en respectant un couple de serrage maximal de 10 Nm. Assurez-vous que la face active est orientée vers l'objet à détecter et que le montage est non noyable (ne pas encastrer le capteur dans du métal).
Quelle est la portée de détection du capteur ?
La portée nominale (Sn) est de 2,5 mm. La distance réelle peut varier selon les conditions d'installation et le matériau de l'objet cible.
Comment raccorder le capteur électriquement ?
Le capteur doit être alimenté en 10-30 V DC. Le câble de raccordement est fourni (matériau non spécifié). Respectez les schémas de câblage de la notice pour les sorties PNP/NPN selon votre application.
Que faire si le capteur ne détecte pas correctement ?
Vérifiez l'alimentation, l'orientation du capteur, et que l'objet cible est bien métallique. Contrôlez le jeu de montage (non noyable) et nettoyez la face active si elle est encrassée.
Comment nettoyer le capteur ?
Utilisez un chiffon sec et non pelucheux pour nettoyer la face active. N'utilisez pas de produits chimiques agressifs qui pourraient endommager le boîtier en acier inoxydable.
Le capteur peut-il être utilisé en zone humide ?
Oui, grâce à son indice de protection IP67, il est protégé contre l'immersion temporaire et la poussière. Convient pour des environnements humides, mais pas pour une utilisation sous pression.
Quel est le couple de serrage maximal ?
Le couple de serrage maximal est de 10 Nm. Un serrage excessif peut endommager le capteur ou affecter ses performances.
Quelle est la fréquence de commutation ?
La fréquence de commutation est de 4500 Hz, ce qui permet une détection rapide d'objets en mouvement.
Quelles sont les précautions de sécurité ?
Ce capteur n'est pas conçu comme dispositif de sécurité. Avant toute intervention, mettez l'installation hors tension. Respectez les avertissements de tension électrique.
Où trouver la notice d'utilisation ?
La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com pour le modèle Festo SIEN-M8NB-PS-S-L.
Questions des utilisateurs sur SIEN-M8NB-PS-S-L Festo
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Capteur au format PDF gratuitement ! Retrouvez votre notice SIEN-M8NB-PS-S-L - Festo et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SIEN-M8NB-PS-S-L de la marque Festo.

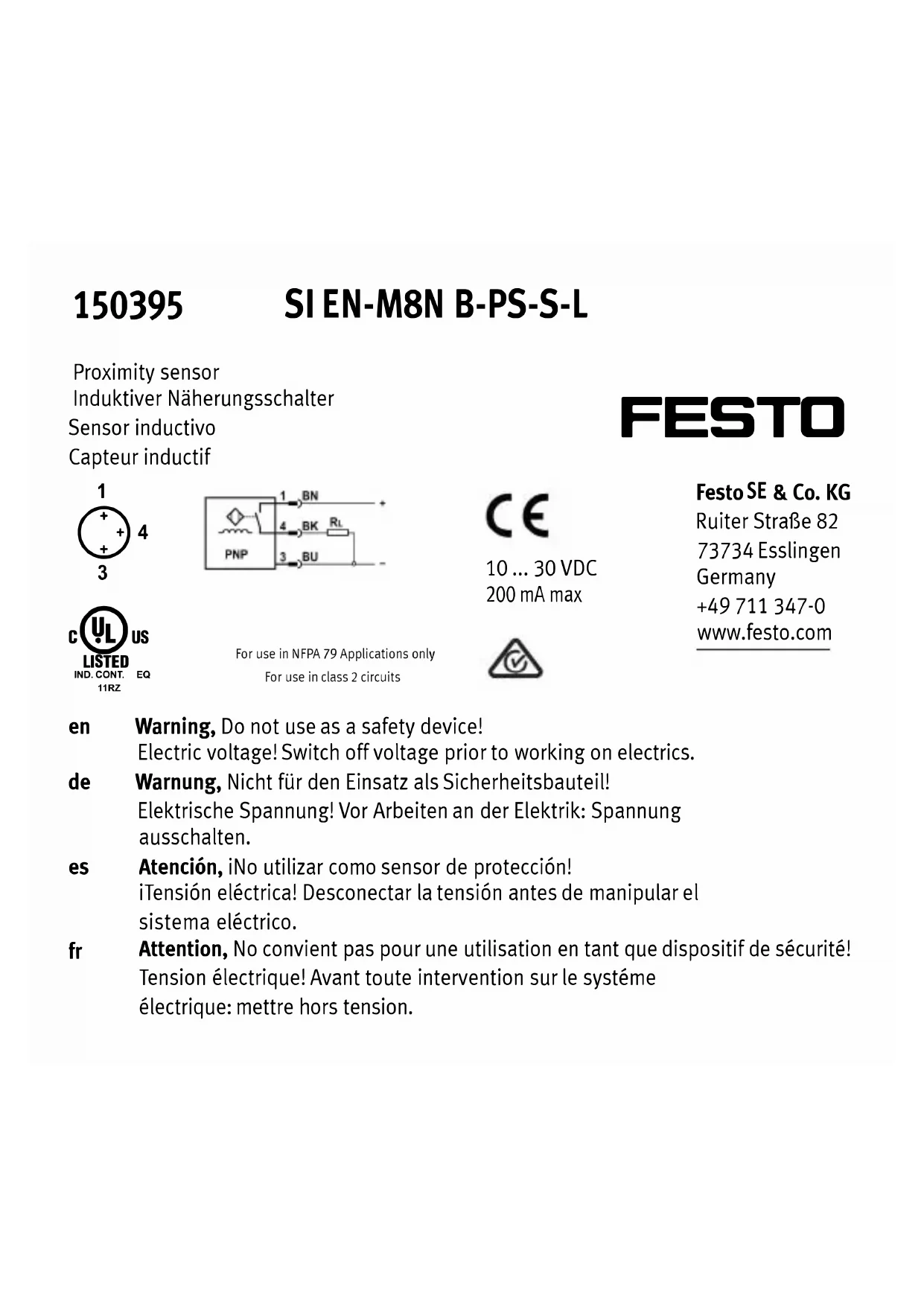

MODE D'EMPLOI SIEN-M8NB-PS-S-L Festo
fr Attention, No convient pas pour une utilisation en tant que dispositif de sécurité!
Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.
en / de / es / fr
| Type / Typ / Tipo / Type | SIEN-M8NB-PS-S-L |
| Part No. / Teile Nr. / Referencia / Référence | 150395 |
| Diameter / Durchmesser / Diâmetro / Diamètre | M8 |
| Nominal operating distance / BemessungsschaltabstandDistancia nominal de detección/ Portée nominale Sn | 2.5 mm |
| MountingEinbauartMontajeMontage | Non-embeddableNicht bündigNo enrasableNon noyable |
| Switching frequency / SchaltfrequenzFrecuencia de conmutación / Fréquence de commutation | 4500 Hz |
| Ambient temperature / UmgebungstemperaturTemperatura ambiente / Température ambiante | -25...+70°C |
| Degree of protection / Schutzart / Protección / Protection | IP 67 |
| Housing materialGehäusewerkstoffMaterial del cuerpoMatériau du boîtier | Stainless steel V2AEdelstahl V2AAcero inoxidable V2AAcier INOX V2A |
| Cable material / KabelmaterialMaterial del cable / Matériau du câble | - |
| Max. tightening torque / max. AnzugsdrehmomentMomento max. de ajuste / Couple de serrage max. | 10 Nm |
| Voltage drop / SpannungsfallCaída de tensión / Chute de tension | < 2 V |
| Reproductibility / ReproduzierbarkeitRepetibilidad / Reproductibilité | 0.12 mm |
