Caractéristique	Détails
Type de capteur	Capteur de proximité
Tension d'alimentation	24 V DC
Type de sortie	NO (Normalement Ouvert)
Plage de température de fonctionnement	-25 à +70 °C
Protection	IP67
Dimensions	8 mm de diamètre
Matériau du boîtier	Acier inoxydable
Utilisation	Détection d'objets métalliques dans des environnements industriels
Maintenance	Vérifier régulièrement l'intégrité du boîtier et des connexions électriques
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Compatible avec de nombreux systèmes automatiques et de contrôle

FOIRE AUX QUESTIONS - SMT-8M-A-NO-24V-E-2 5-OE Festo

Quel est le rôle principal du capteur Festo SMT-8M-A-NO-24V-E-2 5-OE ?

Le capteur Festo SMT-8M-A-NO-24V-E-2 5-OE est conçu pour détecter la présence d'objets dans son champ de détection et fournir un signal de sortie en conséquence.

Comment alimenter le capteur Festo SMT-8M-A-NO-24V-E-2 5-OE ?

Le capteur doit être alimenté avec une tension de 24V DC. Assurez-vous de respecter la polarité lors du branchement.

Quels types de matériaux peuvent être détectés par le capteur ?

Le capteur peut détecter divers matériaux, y compris le métal, le plastique et d'autres objets solides, en fonction de leur taille et de leur distance.

Comment régler la distance de détection du capteur Festo ?

La distance de détection peut être ajustée en utilisant les potentiomètres intégrés, si disponibles, ou en modifiant la position du capteur par rapport à l'objet à détecter.

Que faire si le capteur ne fonctionne pas correctement ?

Vérifiez les connexions électriques, assurez-vous que le capteur est correctement alimenté et qu'il n'est pas obstrué par des objets ou de la saleté.

Le capteur Festo SMT-8M-A-NO-24V-E-2 5-OE est-il étanche ?

Ce modèle a une protection IP qui peut varier, il est recommandé de consulter la fiche technique pour connaître son niveau de protection contre l'eau et la poussière.

Comment installer le capteur Festo SMT-8M-A-NO-24V-E-2 5-OE ?

Le capteur doit être monté sur une surface stable, en veillant à respecter l'angle et la distance de détection recommandés dans le manuel d'utilisation.

Le capteur nécessite-t-il un entretien régulier ?

Il est conseillé de nettoyer le capteur régulièrement pour éviter l'accumulation de poussière et de débris, ce qui pourrait affecter ses performances.

Où puis-je trouver le manuel d'utilisation du capteur ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Festo ou demandé auprès du revendeur auprès duquel vous avez acheté le capteur.

Le capteur Festo SMT-8M-A-NO-24V-E-2 5-OE est-il compatible avec d'autres systèmes ?

Oui, il est généralement compatible avec de nombreux systèmes automatisés et peut être intégré à des PLC ou autres dispositifs de contrôle.

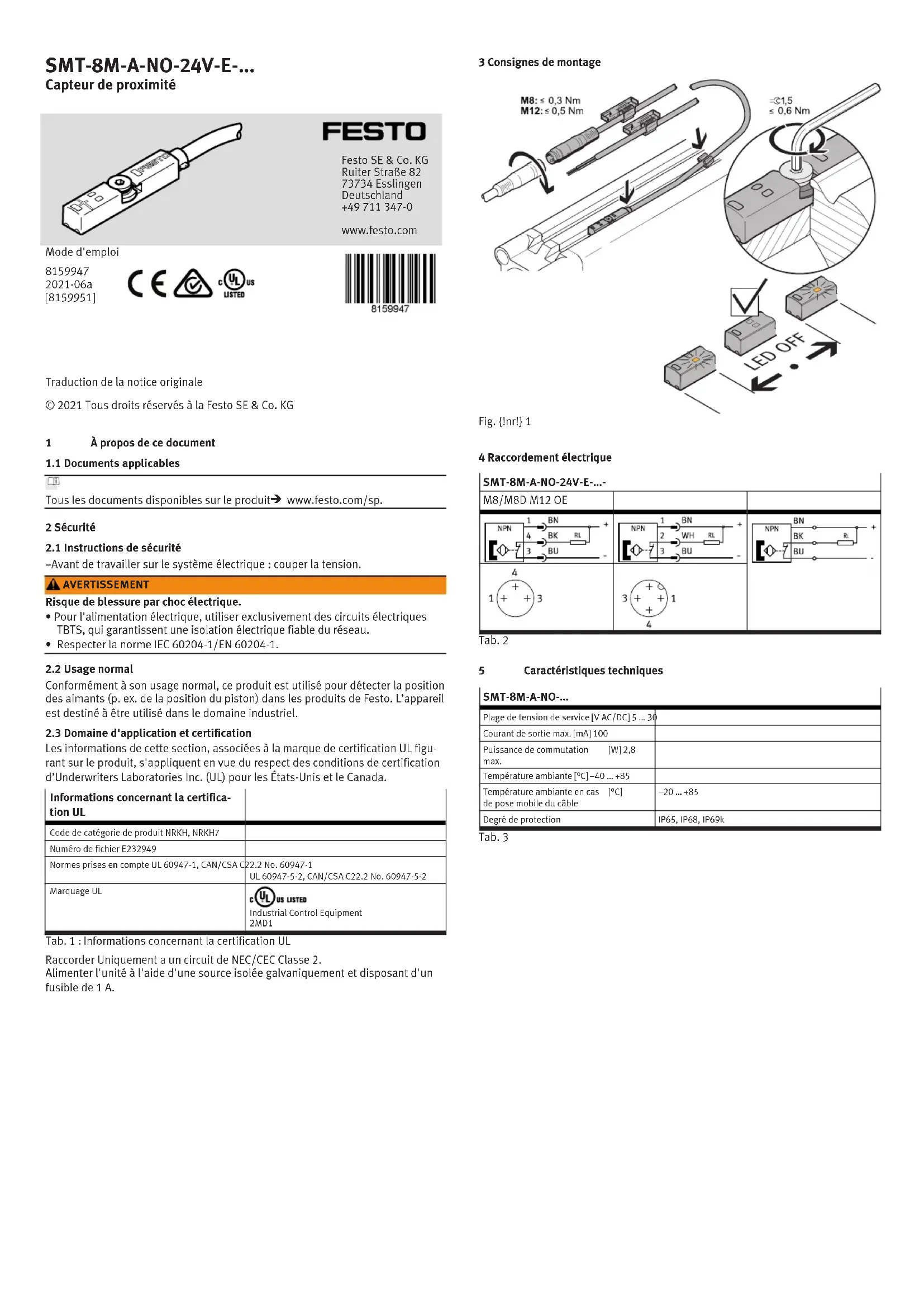

MODE D'EMPLOI SMT-8M-A-NO-24V-E-2 5-OE Festo

2021-06a [8159951] Traduction de la notice originale © 2021 Tous droits réservés à la Festo SE & Co. KG

À propos de ce document

1.1 Documents applicables

Tous les documents disponibles sur le produit

www.festo.com/sp. 2 Sécurité

2.1 Instructions de sécurité

– Avant de travailler sur le système électrique : couper la tension. AVERTISSEMENT Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.

Conformément à son usage normal, ce produit est utilisé pour détecter la position des aimants (p. ex. de la position du piston) dans les produits de Festo. L’appareil est destiné à être utilisé dans le domaine industriel.

2.3 Domaine d'application et certification

Les informations de cette section, associées à la marque de certification UL figu- rant sur le produit, s'appliquent en vue du respect des conditions de certification d’Underwriters Laboratories Inc. (UL) pour les États-Unis et le Canada. Informations concernant la certifica- tion UL Code de catégorie de produit NRKH, NRKH7 Numéro de fichier E232949 Normes prises en compte UL 60947-1, CAN/CSA C22.2 No. 60947-1 UL 60947-5-2, CAN/CSA C22.2 No. 60947-5-2 Marquage UL Industrial Control Equipment 2MD1 Tab. 1 : Informations concernant la certification UL Raccorder Uniquement a un circuit de NEC/CEC Classe 2. Alimenter l'unité à l'aide d'une source isolée galvaniquement et disposant d'un fusible de 1 A. 3 Consignes de montage Fig. {!nr!} 1 4 Raccordement électrique

Caractéristiques techniques SMT-8M-A-NO-… Plage de tension de service [V AC/DC] 5 … 30 Courant de sortie max. [mA] 100 Puissance de commutation max. [W] 2,8 Température ambiante [°C] –40 … +85 Température ambiante en cas de pose mobile du câble [°C] –20 … +85 Degré de protection IP65, IP68, IP69k Tab. 3
