SME-10M-ZS-24V-E-2 5-L-OE - Capteur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de proximité
Marque	Festo
Modèle	SME-10M-ZS-24V-E-2.5-L-OE
Catégorie	Capteur magnétique
Fonction	Détection de position d'aimants (ex. piston)
Principe de détection	Magnétique
Plage de tension de service	5 ... 30 V AC/DC
Type de courant	AC/DC
Courant de sortie max.	100 mA
Puissance de commutation DC max.	3 W
Puissance de commutation AC max.	9 VA
Température ambiante	-40 ... +70 °C
Température ambiante (câble mobile)	-20 ... +70 °C
Degré de protection	IP65, IP68
Raccordement électrique	Câble libre (OE) ou connecteurs M8/M12
Couple de serrage (M8)	0,3 Nm max.
Couple de serrage (M12)	0,5 Nm max.
Diamètre de corps	13 mm
Poids estimé	30 g
Matériau du boîtier	Plastique
Fixation	Par kit de fixation ou dans une rainure
Utilisation prévue	Industriel
Homologations	CE (selon normes EN 60204-1)
Sécurité	Alimentation via TBTS uniquement
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Pièces détachées	Aucune pièce détachée prévue

FOIRE AUX QUESTIONS - SME-10M-ZS-24V-E-2 5-L-OE Festo

Quelle est l'alimentation nécessaire pour le capteur SME-10M-ZS-24V-E-2.5-L-OE ?

Le capteur fonctionne avec une tension de service de 5 à 30 V AC/DC. Utilisez exclusivement des circuits TBTS (Très Basse Tension de Sécurité) conformes à la norme IEC 60204-1.

Comment raccorder électriquement ce capteur ?

Le capteur est disponible avec câble libre (OE) ou connecteurs M8/M12. Raccordez les fils selon le tableau de la notice : fil bleu (BU) au négatif, fil marron (BN) au positif, et fil noir (BK) pour la sortie. Serrez les connecteurs au couple indiqué (M8: 0,3 Nm, M12: 0,5 Nm).

Quelle est la distance de détection de ce capteur ?

La distance de détection dépend de l'aimant utilisé. Pour les aimants de vérins Festo, la distance typique est de 10 mm (selon le modèle). Consultez la documentation de votre vérin pour la valeur exacte.

Peut-on utiliser ce capteur en extérieur ?

Oui, le capteur possède un degré de protection IP65 et IP68, ce qui le rend résistant à la poussière et à une immersion prolongée. Il peut être utilisé en extérieur dans les limites de température (-40 à +70 °C).

Quelle est la température maximale de fonctionnement ?

La température ambiante maximale est de +70 °C pour une installation fixe. En cas de pose mobile des câbles, la température maximale est de +70 °C également (minimum -20 °C).

Comment monter le capteur sur un vérin ?

Le capteur se monte à l'aide d'un kit de fixation approprié ou directement dans une rainure. Serrez la vis de fixation au couple de 0,4 Nm maximum. Assurez-vous que la face sensible est orientée vers l'aimant du piston.

Le capteur dispose-t-il d'une indication de commutation ?

Oui, la plupart des versions sont équipées d'une LED de commutation intégrée qui s'allume lorsque la sortie est active. Vérifiez sur votre modèle : le voyant est visible sur le boîtier.

Quel est le courant de sortie maximal de ce capteur ?

Le courant de sortie maximal est de 100 mA pour la version ZS. Ne dépassez pas cette valeur pour éviter d'endommager le capteur.

Le capteur est-il compatible avec les systèmes de sécurité ?

Le capteur est conçu pour un usage industriel normal. Pour des applications de sécurité, il doit être utilisé avec une alimentation TBTS et respecter les normes de sécurité en vigueur. Il n'est pas certifié SIL.

Comment nettoyer le capteur ?

Nettoyez le capteur avec un chiffon sec et non pelucheux. N'utilisez pas de solvants ou de produits abrasifs. Évitez de rayer la surface du boîtier.

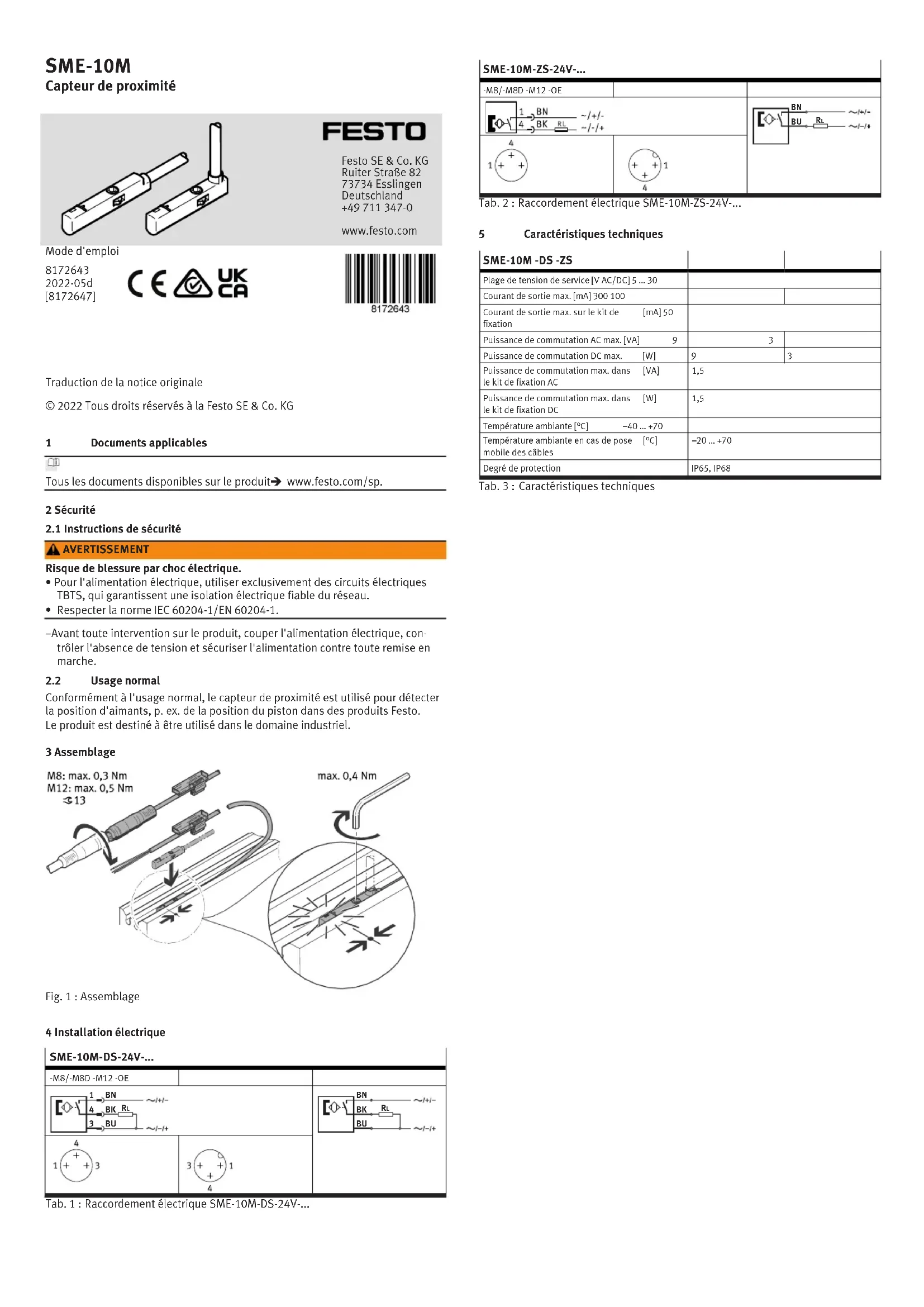

MODE D'EMPLOI SME-10M-ZS-24V-E-2 5-L-OE Festo

Traduction de la notice originale

© 2022 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit→ www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité

AVERTISSEMENT

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.
• Respecter la norme IEC 60204-1/EN 60204-1.

-Avant toute intervention sur le produit, couper l'alimentation électrique, contrôler l'absence de tension et sécuriser l'alimentation contre toute remise en marche.

2.2 Usage normal

Conformément à l'usage normal, le capteur de proximité est utilisé pour détecter la position d'aimants, p. ex. de la position du piston dans des produits Festo. Le produit est destiné à être utilisé dans le domaine industriel.

3 Assemblage

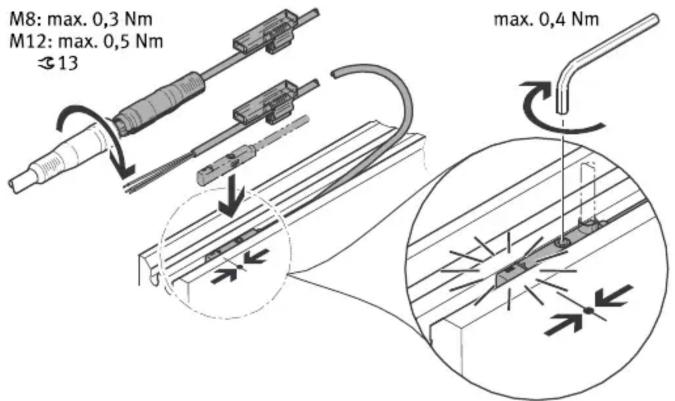

M8: max. 0,3 Nm M12: max. 0,5 Nm ≤13 max. 0,4 Nm

Fig. 1 : Assemblage

4 Installation électrique

SME-10M-DS-24V-...

-M8/-M8D -M12 -OE
A	3+ + 14

Tab. 1 : Raccordement électrique SME-10M-DS-24V-...

SME-10M-ZS-24V-...

Tab. 2 : Raccordement électrique SME-10M-ZS-24V-...

5 Caractéristiques techniques

SME-10M -DS -ZS
Plage de tension de service [V AC/DC] 5 ... 30
Courant de sortie max. [mA] 300 100
Courant de sortie max. sur le kit de fixation [mA] 50
Puissance de commutation AC max. [VA] 9	3
Puissance de commutation DC max. [W]	9	3
Puissance de commutation max. dans le kit de fixation AC [VA]	1,5
Puissance de commutation max. dans le kit de fixation DC [W]	1,5
Température ambiante [°C] -40 ... +70
Température ambiante en cas de pose mobile des câbles [°C]	-20 ... +70
Degré de protection	IP65, IP68

Tab. 3 : Caractéristiques techniques
