SIEF-M30B-PS-K-L - Capteur Festo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif de proximité
Marque	Festo
Modèle	SIEF-M30B-PS-K-L
Numéro de pièce	553550
Diamètre	M30
Portée nominale (Sn)	10 mm
Fréquence de commutation	2000 Hz
Température ambiante	-30 °C à +89 °C
Degré de protection	IP68
Matériau du boîtier	Laiton chromé
Matériau du câble	PUR
Couple de serrage max.	75 Nm
Chute de tension	< 2 V
Reproductibilité	0,20 mm
Alimentation	10-30 V DC (typique pour capteurs inductifs)
Type de sortie	Sortie PNP normalement ouverte (K-L)
Montage	Noyable (flush)
Fonctions principales	Détection sans contact d'objets métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas utiliser comme dispositif de sécurité. Couper l'alimentation avant toute intervention.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit au format PDF.

FOIRE AUX QUESTIONS - SIEF-M30B-PS-K-L Festo

Quel est le type de capteur Festo SIEF-M30B-PS-K-L ?

Il s'agit d'un capteur inductif de proximité conçu pour la détection sans contact d'objets métalliques.

Quelle est la portée de détection nominale de ce capteur ?

La portée nominale (Sn) est de 10 mm.

Quelle est la tension d'alimentation recommandée ?

Bien que non spécifiée dans la notice, les capteurs inductifs de ce type fonctionnent généralement sous une tension 10-30 V DC.

Peut-on utiliser ce capteur comme dispositif de sécurité ?

Non, il est explicitement indiqué : Ne convient pas pour une utilisation en tant que dispositif de sécurité.

Quelle est la plage de température ambiante autorisée ?

Le capteur fonctionne de -30 °C à +89 °C.

Quel est le degré de protection du boîtier ?

Le boîtier est classé IP68, ce qui garantit une protection contre la poussière et l'immersion prolongée.

Comment nettoyer le capteur inductif ?

Nettoyez-le avec un chiffon sec et non abrasif. Évitez les solvants ou produits chimiques agressifs.

Le capteur est-il réparable ?

Non, le capteur n'est pas réparable par l'utilisateur. En cas de défaut, il doit être remplacé.

Quel est le couple de serrage maximal pour le montage ?

Le couple de serrage maximal est de 75 Nm.

Comment monter le capteur SIEF-M30B-PS-K-L ?

Le montage est de type noyable (flush), ce qui signifie qu'il peut être encastré dans un support métallique sans affecter la portée.

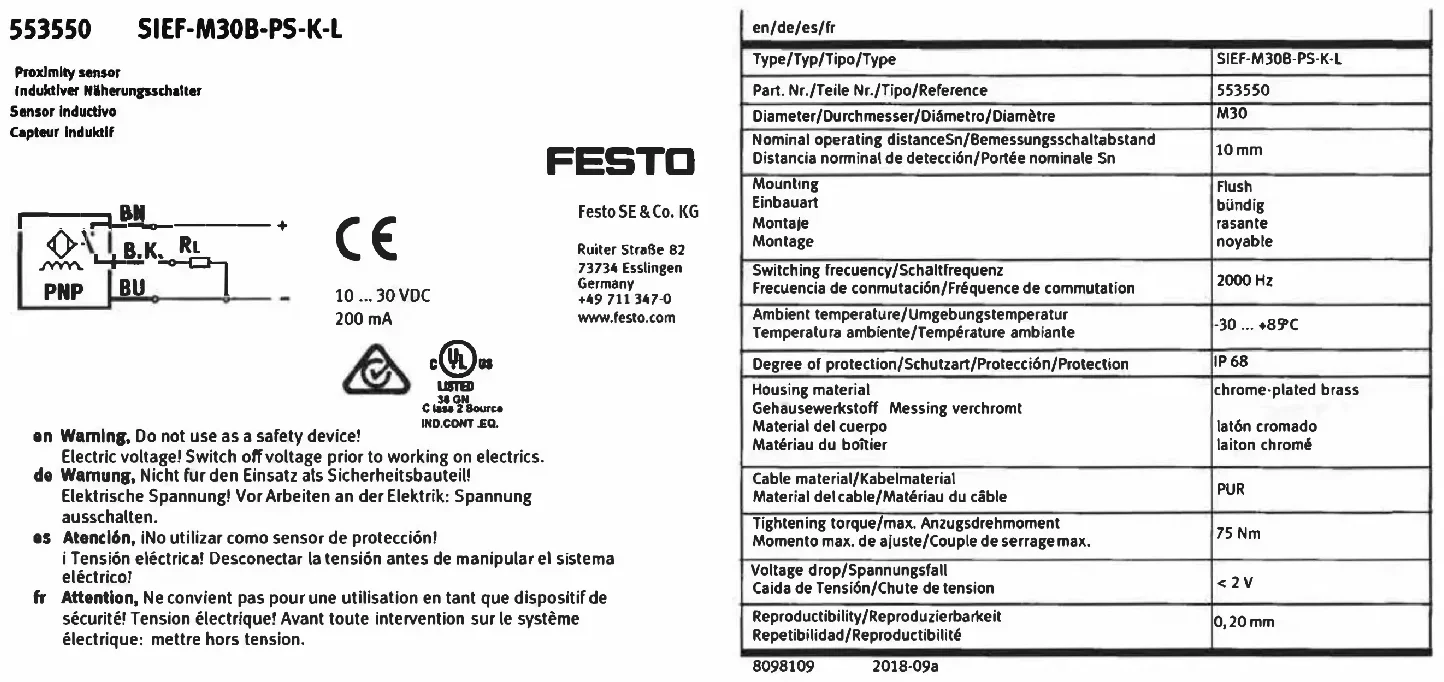

MODE D'EMPLOI SIEF-M30B-PS-K-L Festo

fr Attention, Ne convient pas pour une utilisation en tant que dispositif de sécurité! Tension électrique! Avant toute intervention sur le système électrique: mettre hors tension.

en/de/es/fr
Type/Typ/ Tipo/Type	SIEF-M30B-PS-K-L
Part. Nr./Teile Nr./Tipo/Reference	553550
Diameter/Durchmesser/Diámetro/Diamètre	M30
Nominal operating distanceSn/BemessungsschaltabstandDistancia nominal de detección/Portée nominale Sn	10 mm
MountingEinbauartMontajeMontage	Flushbündigrasantenoyable
Switching frecuency/SchaltfrequenzFrecuencia de conmutación/Fréquence de commutation	2000 Hz
Ambient temperature/UmgebungstemperaturTemperatura ambiente/Température ambiante	-30 ... +89°C
Degree of protection/Schutzart/Protección/Protection	IP 68
Housing materialGehausewerkstoff Messing verchromtMaterial del cuerpoMatériau du boîtier	chrome-plated brasslatón cromadolaiton chromé
Cable material/KabelmaterialMaterial del cable/Matériau du câble	PUR
Tightening torque/max. AnzugsdrehmomentMomento max. de ajuste/Couple de serragemax.	75 Nm
Voltage drop/SpannungsfallCaïda de Tensión/Chute de tension	< 2 V
Reproductibility/ReproduzierbarkeitRepetibilidad/Reproductibilité	0,20 mm

8098109

2018-09a
