SDBT-BSW-1L-ZU-W-5-N-LE - Capteur Festo - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de capteur	Capteur de proximité
Modèle	SDBT-BSW-1L-ZU-W-5-N-LE
Alimentation	24 V DC
Plage de température de fonctionnement	-25 à +70 °C
Type de sortie	PNP
Distance de détection	1 m
Dimensions	Longueur : 50 mm, Largeur : 30 mm, Hauteur : 20 mm
Utilisation	Détection d'objets métalliques dans des environnements industriels
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer le capteur si nécessaire
Sécurité	Respecter les normes électriques en vigueur lors de l'installation
Informations générales	Produit conçu pour une utilisation en milieu industriel, résistant aux chocs et aux vibrations

FOIRE AUX QUESTIONS - SDBT-BSW-1L-ZU-W-5-N-LE Festo

Quelle est la plage de température de fonctionnement du capteur Festo SDBT-BSW-1L-ZU-W-5-N-LE ?

La plage de température de fonctionnement du capteur est de -25 °C à 70 °C.

Comment connecter le capteur Festo SDBT-BSW-1L-ZU-W-5-N-LE à un automate ?

Pour connecter le capteur, suivez le schéma de câblage fourni dans le manuel d'utilisation. Assurez-vous de respecter les polarités et les instructions de connexion.

Que faire si le capteur ne fonctionne pas ?

Vérifiez d'abord les connexions électriques et assurez-vous que le capteur est alimenté. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Le capteur est-il étanche ?

Oui, le capteur Festo SDBT-BSW-1L-ZU-W-5-N-LE est conçu pour être résistant à l'eau avec un indice de protection IP67.

Comment calibrer le capteur Festo SDBT-BSW-1L-ZU-W-5-N-LE ?

La calibration du capteur doit être effectuée selon les instructions spécifiques fournies dans le manuel d'utilisation. Assurez-vous d'utiliser des outils de calibration appropriés.

Quel est le type de sortie du capteur ?

Le capteur Festo SDBT-BSW-1L-ZU-W-5-N-LE dispose d'une sortie numérique qui peut être utilisée pour signaler des états ON/OFF.

Y a-t-il des mesures de sécurité à suivre lors de l'installation du capteur ?

Oui, il est recommandé de couper l'alimentation électrique avant l'installation et de suivre toutes les instructions de sécurité fournies dans le manuel.

Où puis-je trouver le manuel d'utilisation du capteur ?

Le manuel d'utilisation est disponible sur le site officiel de Festo dans la section des téléchargements ou peut être fourni avec le produit à l'achat.

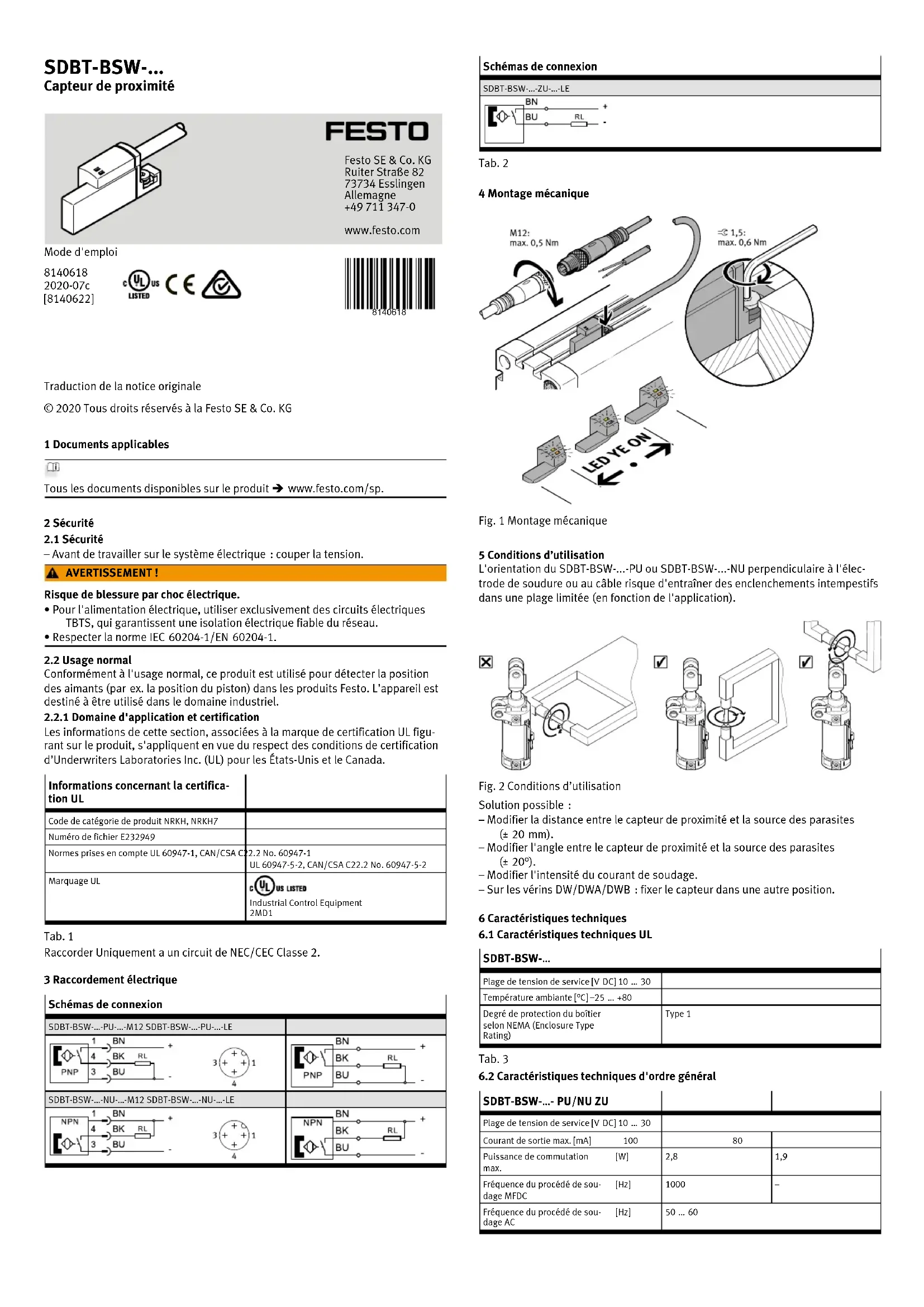

MODE D'EMPLOI SDBT-BSW-1L-ZU-W-5-N-LE Festo

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

2 Sécurité

2.1 Sécurité

- Avant de travailler sur le système électrique : couper la tension.

AVERTISSEMENT!

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.
• Respecter la norme IEC 60204-1/EN 60204-1.

2.2 Usage normal

Conformément à l'usage normal, ce produit est utilisé pour détecter la position des aimants (par ex. la position du piston) dans les produits Festo. L'appareil est destiné à être utilisé dans le domaine industriel.

2.2.1 Domaine d'application et certification

Les informations de cette section, associées à la marque de certification UL figurant sur le produit, s'appliquent en vue du respect des conditions de certification d'Underwriters Laboratories Inc. (UL) pour les États-Unis et le Canada.

Informations concernant la certification UL
Code de catégorie de produit NRKH, NRKH7
Numéro de fichier E232949
Normes prises en compte UL 60947-1, CAN/CSA C22.2 No. 60947-1UL 60947-5-2, CAN/CSA C22.2 No. 60947-5-2
Marquage UL	c US LISTEDIndustrial Control Equipment2MD1

Tab. 1

Raccorder Uniquement a un circuit de NEC/CEC Classe 2.

3 Raccordement électrique

Schémas de connexion

SDBT-BSW-...-PU-...-M12 SDBT-BSW-...-PU-...-LE
		RN
SDBT-BSW-...-NU-...-M12 SDBT-BSW-...-NU-...-LE

Schémas de connexion

Tab. 2

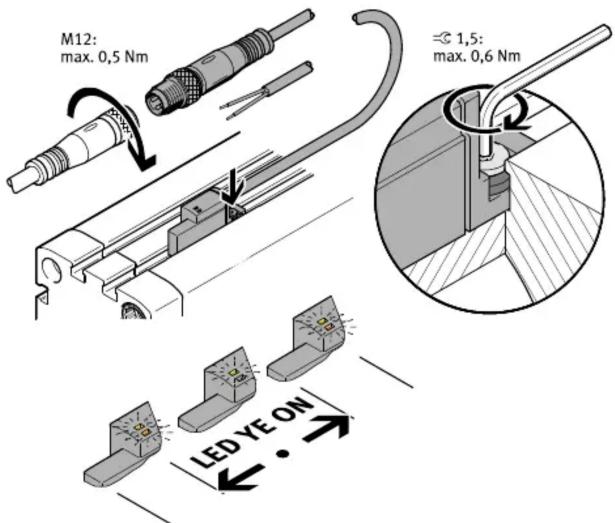

4 Montage mécanique

M12: max. 0,5 Nm ≤1,5: max. 0,6 Nm LED YE ON

Fig. 1 Montage mécanique

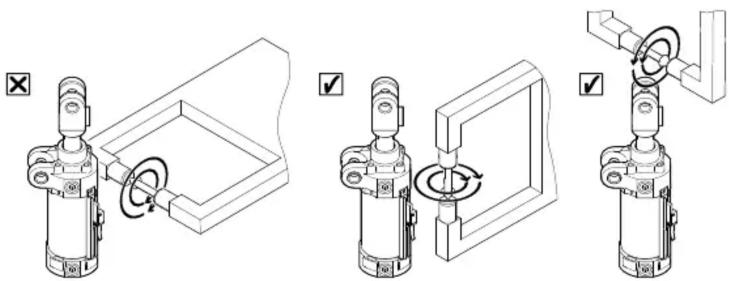

5 Conditions d'utilisation

L'orientation du SDBT-BSW-...-PU ou SDBT-BSW-...-NU perpendiculaire à l'électrode de soudure ou au câble risque d'entraîner des enclenchements intempestifs dans une plage limitée (en fonction de l'application).

Fig. 2 Conditions d'utilisation

Solution possible :

• Modifier la distance entre le capteur de proximité et la source des parasites (± 20 mm).
• Modifier l'angle entre le capteur de proximité et la source des parasites (± 20^) .
• Modifier l'intensité du courant de soudage.
  – Sur les vérins DW/DWA/DWB : fixer le capteur dans une autre position.

6 Caractéristiques techniques

6.1 Caractéristiques techniques UL

SDBT-BSW-...

Plage de tension de service [V DC] 10 ... 30
Température ambiante [°C]–25 ... +80
Degré de protection du boîtier selon NEMA (Enclosure Type Rating)	Type 1

Tab. 3

6.2 Caractéristiques techniques d'ordre général

SDBT-BSW-...- PU/NU ZU
Plage de tension de service [V DC] 10 ... 30
Courant de sortie max. [mA]	100	80
Puissance de commutation max.	[W]	2,8	1,9
Fréquence du procédé de sou-dage MFDC	[Hz]	1000	-
Fréquence du procédé de sou-dage AC	[Hz]	50 ... 60

SDBT-BSW-...- PU/NU ZU
Température ambiante [°C]–25 ... +85
Température ambiante en cas [°C]–5 ... +80 de pose mobile du câble
Degré de protection IP65, IP68

Tab. 4
