Type de produit	Capteur de proximité inductif
Marque	Festo
Modèle	DADG-D-F8-25
Catégorie	Capteur
Usage prévu	Surveillance d'état des freins de retenue DACS, DFLC et DFLG
Type de montage	À fleur
Température ambiante	-25 °C à +70 °C
Fréquence de commutation	5000 Hz
Indice de protection	IP67
Matériau du boîtier	Acier phosphaté
Matériau du câble	TPE-U (PUR)
Chute de tension	≤ 2 V
Signal de sortie	Commutation (allumé/éteint) selon l'état du frein
Couple de serrage (contre-écrou)	4 Nm
Accessoires	www.festo.com/catalogue
Pièces de rechange	www.festo.com/spareparts
Sécurité	Ne pas utiliser comme système de contrôle lié à la sécurité
Entretien	Nettoyer avec un chiffon sec ; éviter les produits abrasifs
Documentation complète	www.festo.com/pk

FOIRE AUX QUESTIONS - DADG-D-F8-25 Festo

Quel est le type de capteur DADG-D-F8-25 ?

Le DADG-D-F8-25 est un capteur de proximité inductif conçu pour la surveillance d'état des freins de retenue.

Quelle est la fonction principale de ce capteur ?

Sa fonction principale est de surveiller l'état des freins de retenue DACS, DFLC et DFLG : il détecte si le frein est fermé (signal allumé) ou ouvert (signal éteint).

Comment installer le capteur sur un frein de retenue ?

Mettez le frein hors pression, dévissez la vis sans tête, vissez le capteur jusqu'en butée dans le filetage, puis raccordez-le. Le signal doit s'allumer.

Comment régler le capteur ?

Dévisser lentement le capteur jusqu'à ce que le signal s'éteigne, puis le revisser lentement jusqu'à ce qu'il se rallume. Serrez ensuite le contre-écrou à 4 Nm.

Quelle est la signification des signaux lumineux ?

Le signal allumé indique que le frein de retenue est fermé. Le signal éteint indique que le frein est ouvert.

Quelles sont les caractéristiques techniques principales ?

Montage à fleur, température ambiante -25...+70°C, fréquence de commutation 5000 Hz, indice de protection IP67, chute de tension ≤ 2 V.

Quelles sont les conditions de température ambiante ?

Le capteur fonctionne dans une plage de température ambiante de -25 °C à +70 °C.

Ce capteur peut-il être utilisé pour la sécurité ?

Non, le capteur est exclusivement destiné à la surveillance d'état et ne convient pas comme système de contrôle lié à la sécurité.

Où trouver les accessoires et pièces de rechange ?

Les accessoires sont disponibles sur www.festo.com/catalogue et les pièces de rechange sur www.festo.com/spareparts.

Comment nettoyer le capteur ?

Nettoyez le capteur avec un chiffon sec non pelucheux. Évitez l'utilisation de produits abrasifs ou de solvants.

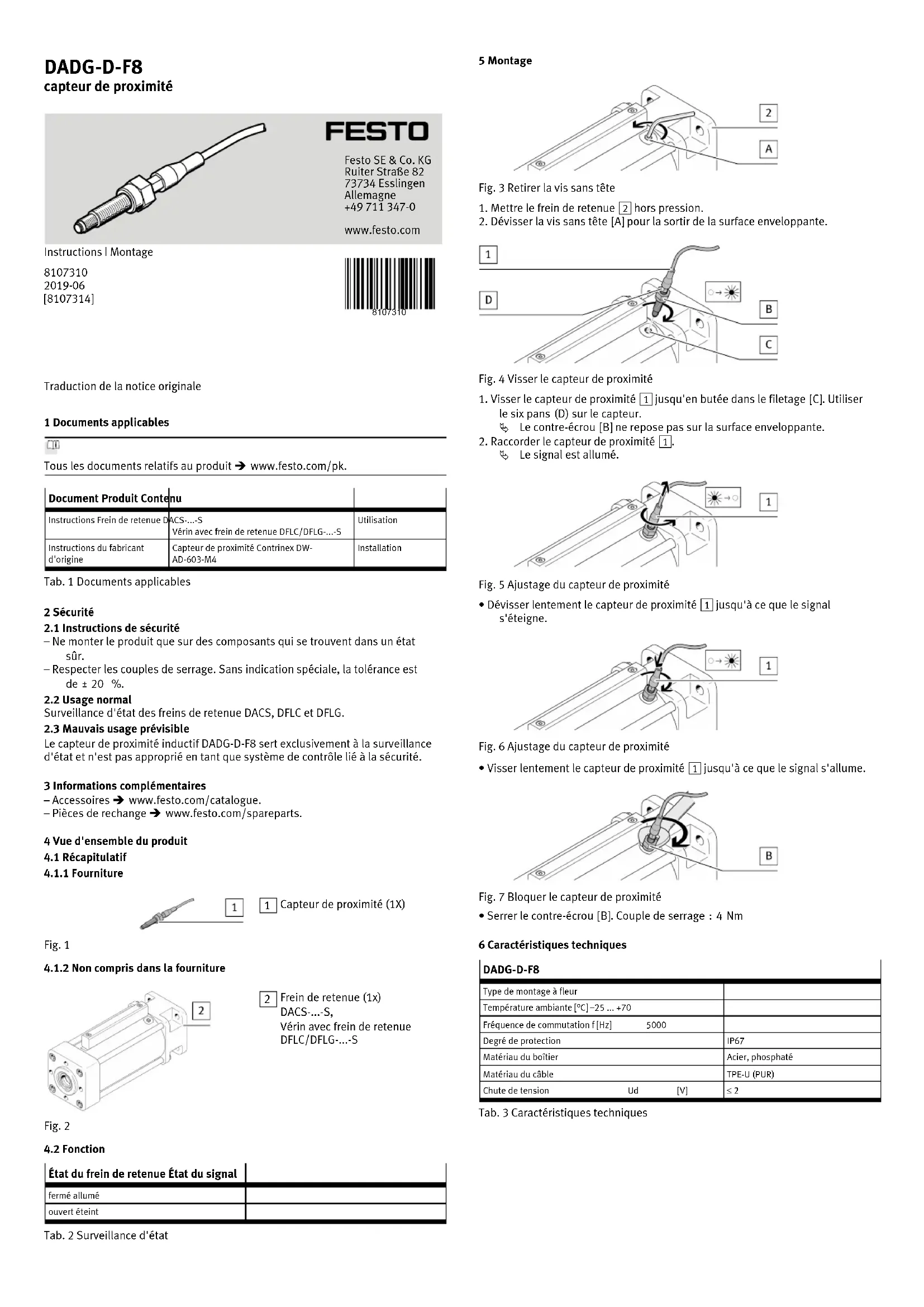

MODE D'EMPLOI DADG-D-F8-25 Festo

Traduction de la notice originale

Tous les documents relatifs au produit → www.festo.com/pk.

Document Produit Contenu
Instructions Frein de retenue DACS-...-SVérin avec frein de retenue DFLC/DFLG-...-S	Utilisation
Instructions du fabricant d'origine	Capteur de proximité Contrinex DW-AD-603-M4	Installation

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
- Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.

2.2 Usage normal

Surveillance d'état des freins de retenue DACS, DFLC et DFLG.

2.3 Mauvais usage prévisible

Le capteur de proximité inductif DADG-D-F8 sert exclusivement à la surveillance d'état et n'est pas approprié en tant que système de contrôle lié à la sécurité.

3 Informations complémentaires

• Accessoires → www.festo.com/catalogue.
• Pièces de rechange → www.festo.com/spareparts.

4 Vue d'ensemble du produit

4.1 Récapitulatif

4.1.1 Fourniture

1 Capteur de proximité (1X)

Fig. 1
4.1.2 Non compris dans la fourniture

Vérin avec frein de retenue DFLC/DFLG-...-S

Fig. 2
4.2 Fonction

État du frein de retenue État du signal
fermé allumé
ouvert éteint

Tab. 2 Surveillance d'état

5 Montage

1. Mettre le frein de retenue 2 hors pression.
2. Dévisser la vis sans tête [A] pour la sortir de la surface enveloppante.

1 D B C

Fig. 4 Visser le capteur de proximité

1. Visser le capteur de proximité 1 jusqu'en butée dans le filetage [C]. Utiliser le six pans (D) sur le capteur.
   Le contre-écrou [B] ne repose pas sur la surface enveloppante.
2. Raccorder le capteur de proximité 1. Le signal est allumé.

Fig. 5 Ajustage du capteur de proximité

- Dévisser lentement le capteur de proximité 1 jusqu'à ce que le signal s'éteigne.

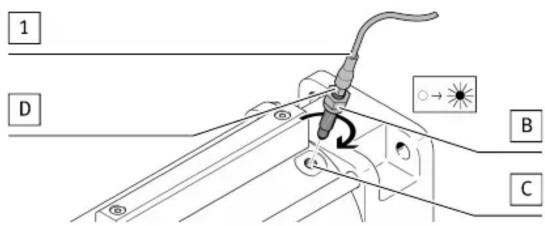

Fig. 6 Ajustage du capteur de proximité

- Visser lentement le capteur de proximité 1 jusqu'à ce que le signal s'allume.

Fig. 7 Bloquer le capteur de proximité

- Serrer le contre-écrou [B]. Couple de serrage : 4 Nm

6 Caractéristiques techniques
DADG-D-F8

Type de montage à fleur
Température ambiante [°C]–25 ... +70
Fréquence de commutation f [Hz] 5000
Degré de protection	IP67
Matériau du boîtier	Acier, phosphaté
Matériau du câble	TPE-U (PUR)
Chute de tension Ud [V]	≤ 2

Tab. 3 Caractéristiques techniques
