SDBC-MSB-1L-ZU-K-2-LE - Capteur Festo - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Capteur de proximité inductif, type SDBC-MSB-1L-ZU-K-2-LE
Utilisation	Détection de position dans des applications industrielles
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement et nettoyer le capteur si nécessaire
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Compatible avec divers systèmes automatisés et facile à intégrer

FOIRE AUX QUESTIONS - SDBC-MSB-1L-ZU-K-2-LE Festo

Quel type de capteur est le Festo SDBC-MSB-1L-ZU-K-2-LE ?

Le Festo SDBC-MSB-1L-ZU-K-2-LE est un capteur de proximité inductif conçu pour détecter des objets métalliques sans contact.

Comment connecter le capteur Festo SDBC-MSB-1L-ZU-K-2-LE à un système électrique ?

Pour connecter le capteur, suivez le schéma de câblage fourni dans le manuel d'utilisateur. Assurez-vous de respecter les polarités et les tensions spécifiées.

Quelle est la plage de détection du Festo SDBC-MSB-1L-ZU-K-2-LE ?

La plage de détection dépend du matériau de l'objet et de sa taille, mais en général, elle est d'environ 2 à 8 mm pour les objets métalliques.

Le capteur Festo SDBC-MSB-1L-ZU-K-2-LE est-il étanche ?

Oui, le capteur a un indice de protection IP67, ce qui signifie qu'il est résistant à l'eau et à la poussière.

Que faire si le capteur ne détecte pas d'objet ?

Vérifiez d'abord la connexion électrique et assurez-vous que le capteur est correctement alimenté. Ensuite, vérifiez la distance de détection et l'alignement du capteur par rapport à l'objet.

Comment régler la sensibilité du capteur Festo SDBC-MSB-1L-ZU-K-2-LE ?

La sensibilité est généralement fixe pour ce type de capteur. Si vous rencontrez des problèmes de détection, vérifiez la distance de détection et les conditions environnementales.

Quel est le type de signal de sortie du Festo SDBC-MSB-1L-ZU-K-2-LE ?

Le capteur fournit un signal de sortie numérique, généralement en mode PNP ou NPN selon la version.

Où puis-je trouver le manuel d'utilisation du capteur Festo SDBC-MSB-1L-ZU-K-2-LE ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de Festo dans la section 'Support' ou 'Téléchargements'.

Quel est le délai de livraison pour le Festo SDBC-MSB-1L-ZU-K-2-LE ?

Les délais de livraison varient en fonction du fournisseur et de la localisation, mais ils sont généralement compris entre 3 et 7 jours ouvrables.

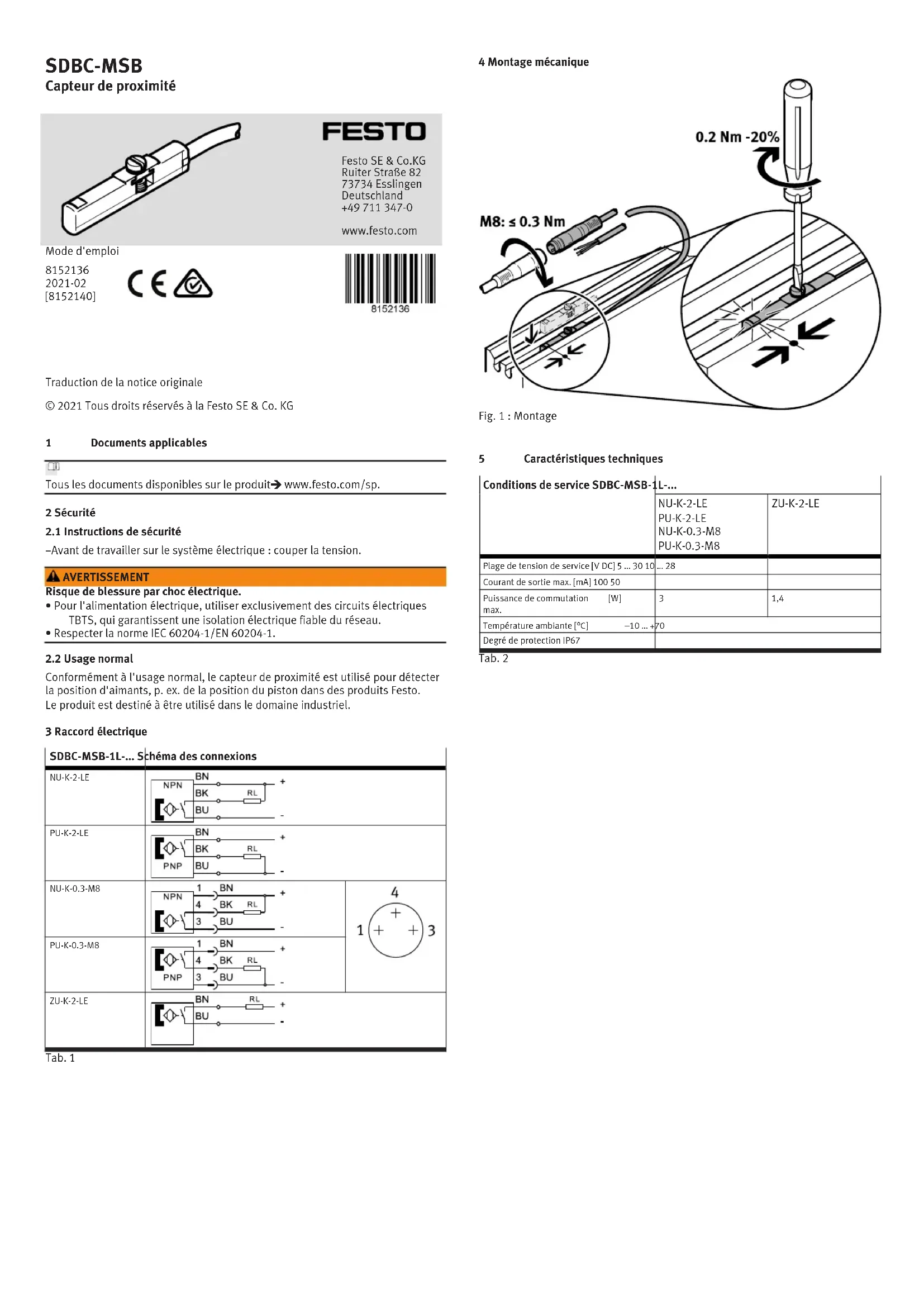

MODE D'EMPLOI SDBC-MSB-1L-ZU-K-2-LE Festo

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit→ www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité

-Avant de travailler sur le système électrique : couper la tension.

AVERTISSEMENT

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.
• Respecter la norme IEC 60204-1/EN 60204-1.

2.2 Usage normal

Conformément à l'usage normal, le capteur de proximité est utilisé pour détecter la position d'aimants, p. ex. de la position du piston dans des produits Festo. Le produit est destiné à être utilisé dans le domaine industriel.

3 Raccord électrique

SDBC-MSB-1L-... Schéma des connexions

5 Caractéristiques techniques

Conditions de service SDBC-MSB-1L-...
	NU-K-2-LEPU-K-2-LENU-K-0.3-M8PU-K-0.3-M8	ZU-K-2-LE
Plage de tension de service [V DC] 5 ... 30 10	... 28
Courant de sortie max. [mA] 100 50
Puissance de commutation [W]max.	3	1,4
Température ambiante [°C] -10 ... +70
Degré de protection IP67

Tab. 2
