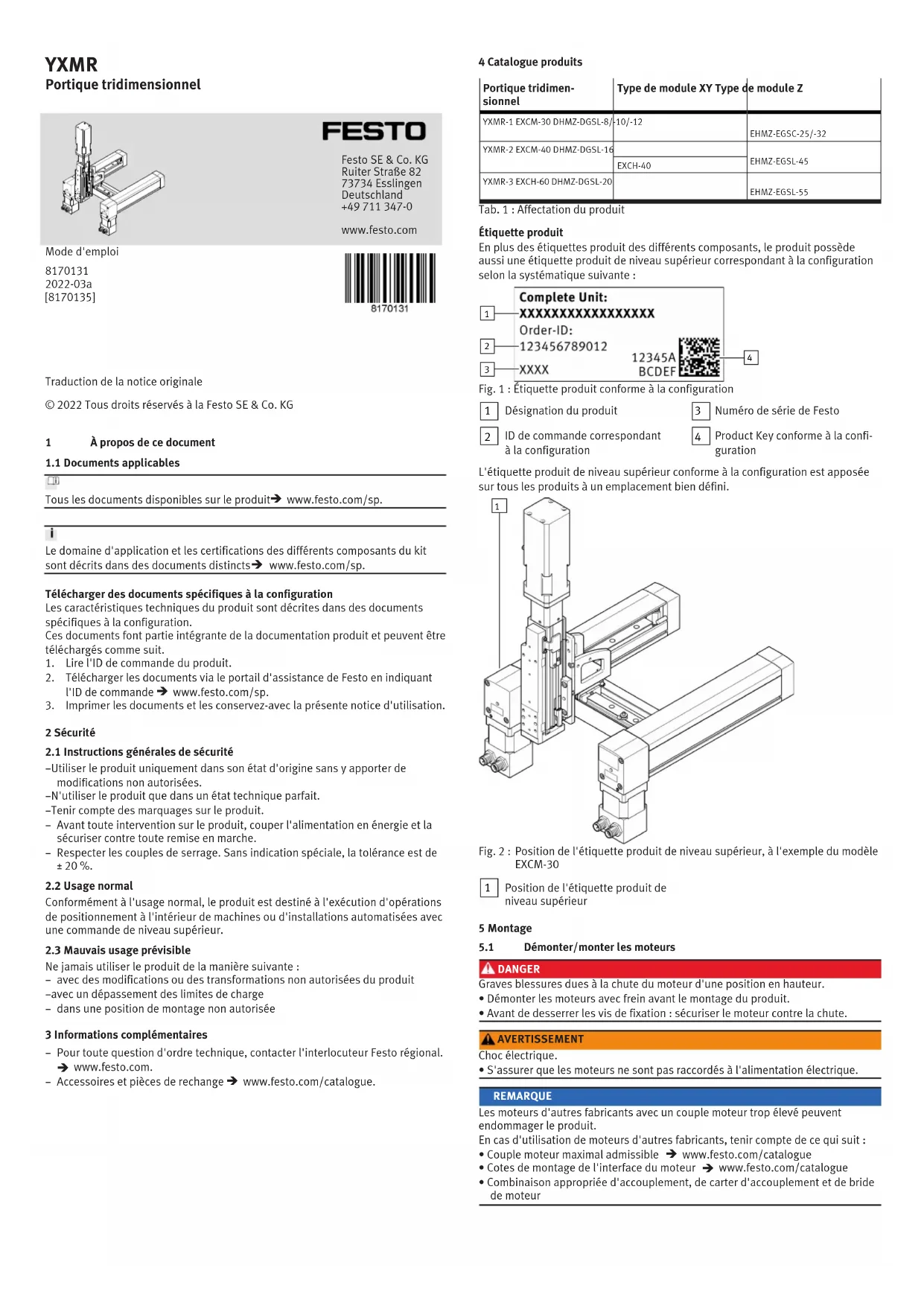

MODE D'EMPLOI YXMR-1 Festo

2022-03a [8170135] Traduction de la notice originale © 2022 Tous droits réservés à la Festo SE & Co. KG

À propos de ce document

1.1 Documents applicables

Tous les documents disponibles sur le produit

www.festo.com/sp. Le domaine d'application et les certifications des différents composants du kit sont décrits dans des documents distincts

www.festo.com/sp. Télécharger des documents spécifiques à la configuration Les caractéristiques techniques du produit sont décrites dans des documents spécifiques à la configuration. Ces documents font partie intégrante de la documentation produit et peuvent être téléchargés comme suit.

Lire l'ID de commande du produit.

Télécharger les documents via le portail d'assistance de Festo en indiquant l'ID de commande

Imprimer les documents et les conservez-avec la présente notice d'utilisation. 2 Sécurité

2.1 Instructions générales de sécurité

– Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées. – N'utiliser le produit que dans un état technique parfait. – Tenir compte des marquages sur le produit.

Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.

Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.

Conformément à l'usage normal, le produit est destiné à l'exécution d'opérations de positionnement à l'intérieur de machines ou d'installations automatisées avec une commande de niveau supérieur.

2.3 Mauvais usage prévisible

Ne jamais utiliser le produit de la manière suivante :

avec des modifications ou des transformations non autorisées du produit – avec un dépassement des limites de charge

dans une position de montage non autorisée 3 Informations complémentaires

Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

Accessoires et pièces de rechange

www.festo.com/catalogue. 4 Catalogue produits Portique tridimen- sionnel Type de module XY Type de module Z YXMR-1 EXCM-30 DHMZ-DGSL-8/-10/-12EHMZ-EGSC-25/-32YXMR-2 EXCM-40 DHMZ-DGSL-16EHMZ-EGSL-45EXCH-40YXMR-3 EXCH-60 DHMZ-DGSL-20EHMZ-EGSL-55 Tab. 1 : Affectation du produit Étiquette produit En plus des étiquettes produit des différents composants, le produit possède aussi une étiquette produit de niveau supérieur correspondant à la configuration selon la systématique suivante :

Fig. 1 : Étiquette produit conforme à la configuration

Désignation du produit

ID de commande correspondant à la configuration

Numéro de série de Festo

Product Key conforme à la confi- guration L'étiquette produit de niveau supérieur conforme à la configuration est apposée sur tous les produits à un emplacement bien défini.

Fig. 2 : Position de l'étiquette produit de niveau supérieur, à l'exemple du modèle EXCM-30

Position de l'étiquette produit de niveau supérieur 5 Montage

Démonter/monter les moteurs DANGER Graves blessures dues à la chute du moteur d'une position en hauteur.

• Démonter les moteurs avec frein avant le montage du produit.

• Avant de desserrer les vis de fixation : sécuriser le moteur contre la chute. AVERTISSEMENT Choc électrique.

• S'assurer que les moteurs ne sont pas raccordés à l'alimentation électrique. REMARQUE Les moteurs d'autres fabricants avec un couple moteur trop élevé peuvent endommager le produit. En cas d'utilisation de moteurs d'autres fabricants, tenir compte de ce qui suit :

• Couple moteur maximal admissible

• Cotes de montage de l'interface du moteur

• Combinaison appropriée d'accouplement, de carter d'accouplement et de bride de moteurPosition de montage du moteur en bas / en haut

Fig. 3 : Représentation des modèles EXCH-40-...-B et EXCH-40-...-T, moteurs à titre d'exemple

Moteur, à titre d'exemple Démontage

Débrancher les connexions du câble moteur et du câble codeur des moteurs.

Démonter les 2 moteurs au niveau des 4 vis de fixation respectives.

Retirer les moteurs. Uniquement pour le modèle EXCH-40 avec moteur : retirer également la bride de moteur. Pour les autres variantes : les brides de moteur sont fixées séparément, aucun démontage. Montage

Pour les moteurs avec frein : Régler ou maintenir l'axe Y et le chariot de l'axe Y à une distance d'au moins 10 cm :

Entre l'axe Y et la culasse d'actionneur ou la culasse arrière – Entre les chariots de l'axe Y et de l'axe X Pour la mise en place ultérieure des moteurs, l'axe Y et le chariot de l'axe Y doivent pouvoir être poussés dans les deux sens.

Monter les 2 moteurs avec les brides de moteur dans l'ordre inverse du démontage. Couple de serrage EXCM-30 EXCM-40 EXCH-40 EXCH-60 Vis de fixation [Nm] 1,2 3,0 6,0 18,0 Pour les autres variantes : les brides de moteur sont fixées séparément.

3. Raccorder les câbles moteur et les câbles codeur aux moteurs.

5.2 Adaptation des sorties de câbles du moteur

DANGER Graves blessures dues à la chute du moteur d'une position en hauteur.

• Avant de desserrer les vis de fixation du moteur : sécuriser le moteur contre la chute. DANGER Graves écrasements en cas de chute de l'axe Y. L'axe Y est maintenu par le frein actif des moteurs. En cas de desserrage des vis de fixation sur les deux moteurs : l'axe Y n'est plus maintenu et tombe.

• Simultanément, ne dévisser les vis de fixation que sur un moteur. AVERTISSEMENT Choc électrique.

• Mettre le contrôleur de moteur hors tension s'il est déjà raccordé. Tension résiduelle dangereuse même après la coupure de l'alimentation élec- trique.

• Après la coupure de l'alimentation électrique, attendre au moins une minute. Ne commencer à travailler qu'une fois que la tension résiduelle a chuté en dessous de 60 V. Au départ de l'usine, la position de montage des sorties de câble du moteur est à l'extérieur au niveau du portique bidimensionnel en prolongement de l'axe X. Si nécessaire, la position peut être adaptée à la situation de montage en tournant le moteur par pas de 90°.

Fig. 4 : Représentation du modèle EXCH-40-...-T, moteur à titre d'exemple

Moteur, à titre d'exemple

Sorties de câble moteur pour le câble moteur et le câble codeur Procédure

Pour les moteurs avec frein : Lors de la rotation ultérieure du moteur, l'axe Y et le chariot de l'axe Y se déplacent. Régler respectivement une distance d'au moins 10 cm afin de permettre ce mouvement : – Entre l'axe Y et la culasse d'actionneur ou la culasse arrière

Entre les chariots de l'axe Y et de l'axe X

Débrancher le câble moteur et le câble codeur du moteur.

Dévisser les 4 vis de fixation.

Tourner le moteur dans la position souhaitée. Sur les moteurs avec frein, l'axe Y et le chariot de l'axe Y se déplacent.

Connecter le câble moteur et le câble codeur au moteur. Si nécessaire, répéter la procédure pour l'autre moteur. 6 Caractéristiques techniques Tout non-respect des caractéristiques techniques entraîne la destruction du pro- duit. Les caractéristiques techniques figurent dans différents documents : – Caractéristiques techniques générales

www.festo.com/catalogue. – Caractéristiques techniques spécifiques à la configuration dans la fiche tech- nique
