Caractéristiques techniques	SMAT-8M-U-E-0 3-M8D, capteur de position, technologie de détection magnétique
Dimensions	Dimensions compactes adaptées aux applications industrielles
Utilisation	Idéal pour la détection de position dans les systèmes automatisés
Maintenance	Vérification régulière des connexions électriques recommandée
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Compatible avec divers systèmes pneumatiques et électriques

FOIRE AUX QUESTIONS - SMAT-8M-U-E-0 3-M8D Festo

Qu'est-ce que le Festo SMAT-8M-U-E-0 3-M8D ?

Le Festo SMAT-8M-U-E-0 3-M8D est un capteur de proximité qui utilise des technologies avancées pour détecter la présence d'objets dans des applications industrielles.

Comment installer le Festo SMAT-8M-U-E-0 3-M8D ?

Pour installer le capteur, assurez-vous de respecter les indications du manuel d'utilisation. Fixez le capteur à l'emplacement souhaité en utilisant les vis appropriées et branchez les connexions électriques comme spécifié.

Quel est le type de connexion électrique du Festo SMAT-8M-U-E-0 3-M8D ?

Le Festo SMAT-8M-U-E-0 3-M8D utilise une connexion M8 pour l'alimentation et la communication des signaux.

Quelles sont les spécifications techniques du Festo SMAT-8M-U-E-0 3-M8D ?

Les spécifications techniques incluent une plage de détection, une tension d'alimentation et des dimensions précises. Consultez la fiche technique pour des détails spécifiques.

Comment dépanner si le capteur ne fonctionne pas ?

Vérifiez les connexions électriques, assurez-vous que le capteur est correctement alimenté et qu'il n'y a pas d'obstructions dans la zone de détection. Si le problème persiste, consultez le manuel pour des étapes de dépannage supplémentaires.

Le Festo SMAT-8M-U-E-0 3-M8D est-il étanche ?

Le degré de protection du capteur est indiqué dans la documentation technique. Assurez-vous de vérifier si le modèle est adapté à des environnements humides ou poussiéreux.

Comment régler la sensibilité du capteur ?

Le réglage de la sensibilité peut se faire via un potentiomètre intégré ou par configuration logicielle, selon le modèle. Consultez le manuel pour des instructions détaillées.

Où puis-je trouver des pièces de rechange pour le Festo SMAT-8M-U-E-0 3-M8D ?

Les pièces de rechange peuvent être obtenues auprès de Festo ou de distributeurs autorisés. Vérifiez le site web de Festo pour trouver des fournisseurs près de chez vous.

MODE D'EMPLOI SMAT-8M-U-E-0 3-M8D Festo

Transmetteur de position

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Mode d'emploi

8203946

2023-12h

[8203950]

TESTO

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Allemagne

[phone]

www.festo.com

8203946

Traduction de la notice originale

© 2024 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

2 Sécurité

2.1 Instructions de sécurité générales

-N'utiliser le produit que dans un état technique parfait.

2.2 Usage normal

Normalement, ce produit est destiné à la détection sans contact de la position du piston d'actionneurs détectables par voie magnétique de Festo. Il est destiné à être utilisé dans le domaine industriel.

Les actionneurs de Festo avec rainure en T (rainure profilée 8) ainsi que les vérins cylindriques et les tirants avec kits de fixation → www.festo.com/catalogue conviennent à cet usage.

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique.

Les informations de cette section, associées à la marque de certification UL figurant sur le produit, s'appliquent en vue du respect des conditions de certification d'Underwriters Laboratories Inc. (UL) pour les États-Unis et le Canada.

Informations de certification UL/CSA

Code de catégorie de produit NRKH, NRKH7
Numéro de fichier E232949
Normes prises en compte UL 6094	7-1UL 60947-5-2CAN/CSA C22.2 No. 60947-1CAN/CSA C22.2 No. 60947-5-2
Marquage UL	US LISTED
Numéro de contrôle UL Industrial	Control Equipment 2MD1

Tab. 1 : Informations de certification UL/CSA

Raccorder Uniquement a un circuit de NEC/CEC Classe 2.

Les conducteurs installés sur site pour le transmetteur de position doivent être séparés des conducteurs sur site et de ceux installés au départ de l'usine et des pièces sous tension non isolées d'autres circuits connectés avec plus de 150 V à la terre. Il faut respecter une distance minimale permanente de 50,8 mm (2 pouces). Si les conducteurs installés sur le site ont été dotés d'un isolant homologué possédant une tension de service nominale égale ou supérieure à celle de l'autre circuit concerné, ce n'est pas la peine de respecter la distance minimale.

3

Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

-Accessoires et pièces de rechange → www.festo.com/catalogue.

4 Catalogue produits

4.1 Structure

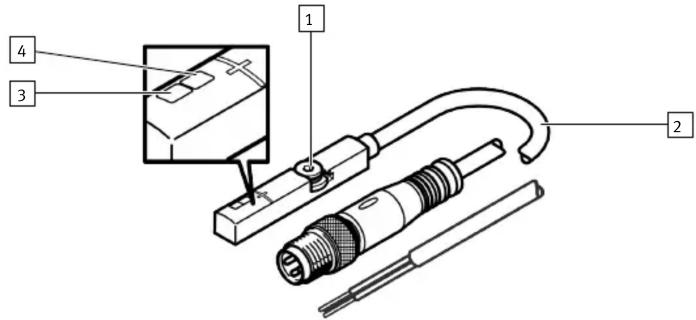

Fig. 1 : Structure du SMAT-8M

1 Vis de fixation
2 Câble de connexion, selon la version avec connecteur mâle M8 orientable ou câble avec extrémité ouverte

3 LED rouge : piston pas dans la plage de détection
4 LED verte : piston dans la plage de détection

4.2 Fonction

Le transmetteur de position SMAT-8M est un transmetteur de position électronique avec agencement de capteur à effet Hall 3D, un traitement de signaux intégré, une sortie de tension analogique et un affichage optique de l'état de fonctionnement.

Le champ magnétique de l'aimant du piston est détecté, les composantes du champ magnétique sont évaluées en interne et émises au niveau de la sortie à l'intérieur de la plage de détection sous la forme d'un signal analogique proportionnel au trajet. La plage de détection diffère en fonction du vérin.

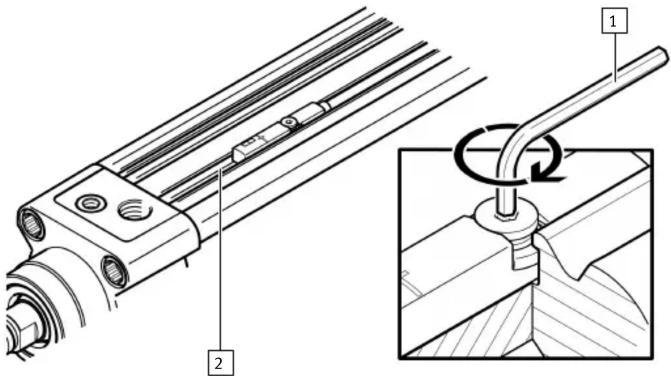

5 Montage

La position de montage est indifférente.

1 Clé pour vis à six pans intérieurs, cote sur plats 1,5 mm

2 Rainure en T

1. Insérer le transmetteur de position dans la rainure en T de l'actionneur.

2. Serrer la vis de fixation.

-Couple de serrage maximal :0,3Nm Nm

6 Installation, électrique

AVERTISSEMENT

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS selon la norme IEC 60204-1/EN 60204-1 (très basse tension de sécurité, TBTS).
• Tenir compte des exigences générales de la norme IEC 60204-1/EN 60204-1 pour les circuits électriques TBTS.

• Utiliser exclusivement des sources d'énergie qui garantissent une isolation électrique fiable du réseau selon IEC 60204-1/EN 60204-1.

• Couper la tension de service.

• Connecter le câble de connexion à la commande de niveau supérieur.

SMAT-8M-UE-0,3-M8D SMAT-8M-UE-2,5-OE

	G
M8x1, à 4 pôles, couple de serrage max. : 0,3 Nm

Tab. 2 : Schéma de circuit et affectation des broches

7 Mise en service

Le transmetteur de position SMAT-8M peut être immédiatement mis en service sans initialisation supplémentaire.

REMARQUE

Influence des champs magnétiques externes sur les valeurs de mesure.

Les champs magnétiques externes influent sur les valeurs mesurées du transmetteur de position.

• Éviter les champs magnétiques et les matériaux magnétisables à proximité immédiate du transmetteur de position.
• Lors de la détermination de la plage de détection, déplacer le transmetteur de position sans outil ou avec un outil non magnétique.
• Mettre en service le transmetteur de position dans l'environnement d'application final.

• Activer la tension de service.
La LED s'allume (en fonction de la position du piston→ Tab. 3 Témoins LED en cours de service). L'appareil est opérationnel.

i

La répétabilité est meilleure au milieu de la plage de détection qu'au bord.

- Pour les applications critiques, positionner le transmetteur de position de sorte que les points de mesure pertinents soient proches de 5,5 V.

8 États de fonctionnement et comportement des signaux

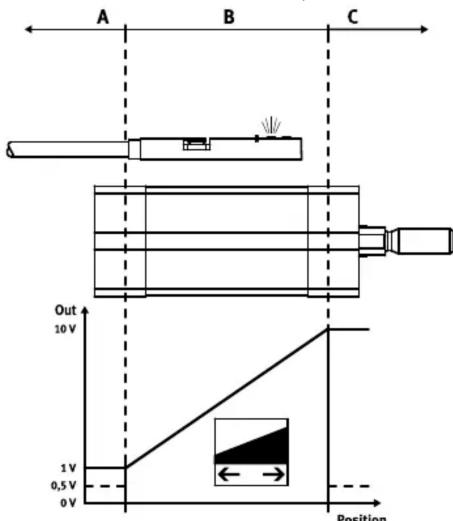

A B C Out 10 V 1 V 0.5 V 0 V Position

Fig. 3 : Comportement des signaux SMAT-8M

LED Verte	LED Rouge	Signification Description
		LED Verte allumée, LED Rouge éteinte.
		LED Verte éteinte, LED Rouge allumée.

Tab. 3 : Témoins LED en cours de service

9 Dépannage

9.1 Diagnostic par LED

LED Verte	LED Rouge	Signification Cause	use possible Solution
		Les deux LED éteintes.	Alimentation électrique défectueuse.	Garantir l'alimentation électrique.
			Câble de liaison défectueux.	Remplacer le câble de liaison.
			Capteur défectueux. Remplacer l'appareil.
		Les LED clignotent en alternance.	Erreur interne. Contacter l'interlocuteur régional de Festo.

Tab. 4 : Diagnostic par LED

9.2 Dysfonctionnements d'ordre général

Description d'erreur Origine Remède
Signaux incorrects ou inattendus au niveau de la sortie analogique	Actionneur non compatible Utiliser uniquement des actionneurs compatibles.
	SMAT-8M défectueux Remplacer l'appareil.
	Tension de service absente ou tension de service non autorisée	Activer la tension de service. Respecter la plage de tension de service.
	Court-circuit ou surcharge au niveau de la sortie	Éliminer le court-circuit/la surcharge.
	Câble de liaison défectueux	Remplacer le câble de liaison.
	Corps magnétiques à proximité du transmetteur de position	Éviter de placer des corps magnétiques à proximité du dispositif.

Tab. 5

10 Démontage

1. Couper la tension de service.
2. Débrancher tous les raccords du transmetteur de position.
3. Desserrer la vis de fixation.
4. Sortir le transmetteur de position de la rainure en T.

11 Caractéristiques techniques
SMAT-8M

Généralités
Certificats, déclaration de conformité		→ www.festo.com/sp
Signal d'entrée / Élément de mesure
Valeur mesurée		Position
Principe de mesure		magnétique
Plage de detection^1)	[mm]	≤ 52
Traitement des signaux
Vitesse de déplacement max.	[m/s] 3
Intervalle de détection typ.	[ms]	2
Sortie, général
Résolution de trajet^2)	[mm]	≤ 0,2
Sortie analogique
Sortie analogique	[V]	0 ... 10
Sensibilité^1)	[mm/V]	Plage de mesure/9 V
Erreur de linéarité typ.^1)	[mm]	±1
Répétabilité	[mm]	0,2
Répétabilité sur le vérin oscillant	[°]	1
Charge capacitive maximale DC [nF]	100
Résistance de charge min. sortie de tension^3)	[kΩ]	20
Électronique
Tension de service DC	[V]	15 ... 30
Délai d'attente	[ms]	≤ 200
Temps de propagation d'un signal typ.^4)	[ms]	≤ 8
Immission / Émission
Température ambiante	[°C]	-40 ... +80
Température ambiante en cas de pose mobile des câbles	[°C]	-20 ... +70
Temps de récupération	[ms]	≤ 12,5 ms selon DIN EN 60947-5-7

SMAT-8M

Degré de protection (selon EN 60529) IP65/IP68 (condition IP68 : durée du contrôle 24 h)
Classe de protection (selon DIN VDE 0106-1)	III

1) En fonction de l'actionneur utilisé : voir tableau de sélection dans le catalogue

2) Résolution de trajet = plage de détection/921 (p. ex. 0,027 mm avec plage de détection de 25 mm)

3) Recommandation : raccorder une résistance au niveau de la sortie analogique, typ.20 kΩ

4) En raison du filtrage dynamique, le temps de propagation d'un signal est plus long que l'intervalle d'échantillonnage. Temps de propagation min. d'un signal = intervalle d'échantillonnage 2 ms ; temps de propagation max. d'un signal 8 ms (filtrage 4x)

Tab. 6 : Caractéristiques techniques
