VABS-S7-S-G14 - Électrodistributeur pneumatique Festo - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Vanne de régulation
Fabricant	Festo
Modèle	VABS-S7-S-G14
Pression de service	Maximale selon spécifications du fabricant
Température de fonctionnement	Conditions normales d'utilisation
Applications	Utilisation dans des systèmes pneumatiques
Installation	Montage facile avec des accessoires standards
Maintenance	Vérification régulière des joints et des connexions
Sécurité	Respecter les normes de sécurité en vigueur lors de l'installation
Informations supplémentaires	Consulter la documentation technique pour des détails spécifiques

FOIRE AUX QUESTIONS - VABS-S7-S-G14 Festo

Qu'est-ce que le Festo VABS-S7-S-G14 ?

Le Festo VABS-S7-S-G14 est un dispositif pneumatique utilisé dans l'automatisation industrielle pour contrôler le mouvement et la pression de l'air.

Comment installer le Festo VABS-S7-S-G14 ?

Pour installer le Festo VABS-S7-S-G14, assurez-vous de suivre le schéma de connexion fourni dans le manuel d'utilisation et de respecter les spécifications de pression et de raccordement.

Quels types de raccords sont nécessaires pour le Festo VABS-S7-S-G14 ?

Le Festo VABS-S7-S-G14 nécessite des raccords pneumatiques compatibles avec les normes Festo, généralement des raccords de type G1/4 pour assurer une connexion sécurisée.

Quelle est la plage de pression de fonctionnement du Festo VABS-S7-S-G14 ?

La plage de pression de fonctionnement du Festo VABS-S7-S-G14 est généralement de 0 à 8 bars, mais il est important de vérifier les spécifications techniques fournies par le fabricant.

Que faire si le Festo VABS-S7-S-G14 ne fonctionne pas correctement ?

Si le Festo VABS-S7-S-G14 ne fonctionne pas correctement, vérifiez les connexions, la pression d'air, et consultez le manuel d'utilisation pour des conseils de dépannage.

Comment entretenir le Festo VABS-S7-S-G14 ?

L'entretien du Festo VABS-S7-S-G14 inclut le nettoyage régulier des filtres, l'inspection des joints d'étanchéité et la vérification des niveaux de lubrification si nécessaire.

Le Festo VABS-S7-S-G14 est-il compatible avec d'autres dispositifs Festo ?

Oui, le Festo VABS-S7-S-G14 est conçu pour être compatible avec d'autres dispositifs Festo, mais il est recommandé de vérifier la compatibilité spécifique dans le manuel d'utilisation.

MODE D'EMPLOI VABS-S7-S-G14 Festo

Tous les documents disponibles du produit www.festo.com/pk

2. Sécurité

• Avant tous travaux de montage, couper l'alimentation en air compré.

3. Utilisation conforme à l'usage prévu

Pierre de liaison entre un electrodistributeur VOFC/VOFD avec plan de pose NAMUR selon VDI/VDE 3845, feuille 1:2010-09 et une nervure NAMUR ou une colonne NAMUR d'entrainements de levage.

4. Furniture

1 Embase (1x)
VABS-S7-S-G14
2 Bouchon (2x)
3 Vis (1x)

pour le montage sur une nervure NAMUR

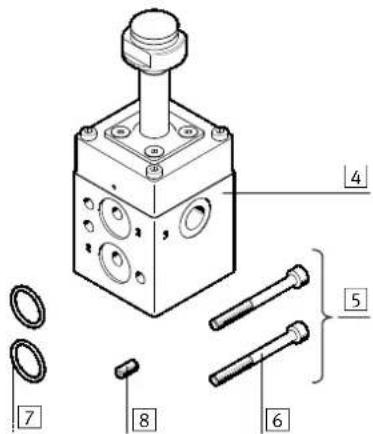

5. Non compris dans la fourniture

4 Electrodistributer (1x)
VOFC/VOFD
5 Kit de fixation (1x)

compend :

6 Vis (2x)
7 Joints toriques (2x)
8 Vis sans tete (1x)

9 Équerre de fixation (1x)
pour le montage sur une colonne NAMUR
compend :
10 Pièce de fixation (1x)
Vis (2x)

6. Montage

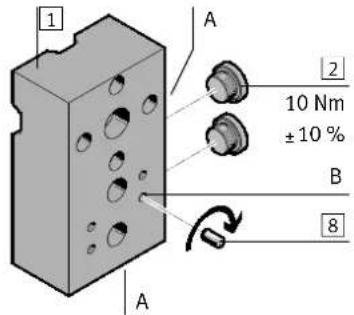

• Visser les deux bouchons [2] dans les filetages (A). Respecter le couple de serrage.
  Visser la vis sans tete dans le filtage (B).

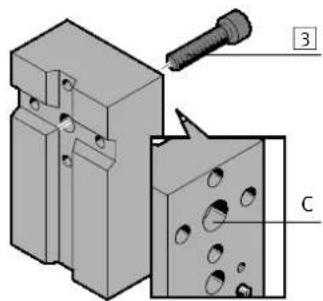

Pour le montage sur une nervure NAMUR

Glisser la vis 3 a travers le trou (C).

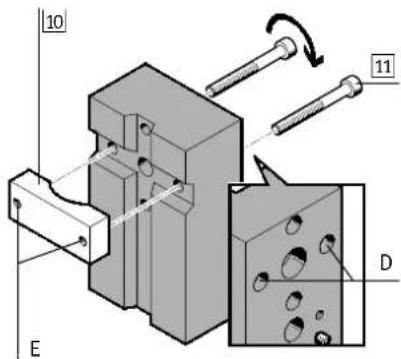

Pour le montage sur une colonne NAMUR (alternative)

Glisser les vis a travers les trous (D).
- Visser les vis sans les filetages (E) de la pièce de fixation 10.

Information

L'electrodistributeur4 peut également être monté tourné à 180^ vers le bas.

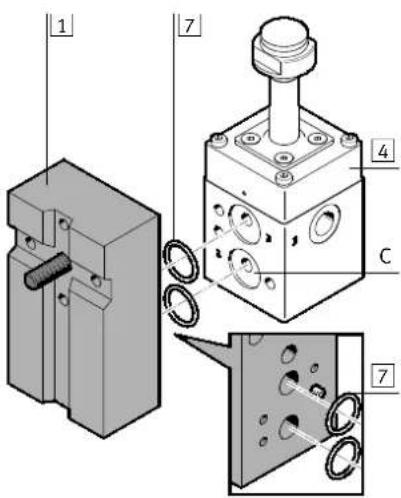

Positionner les joints toriques 7 dans les réductions (C) de l'electrodistributeur 4.

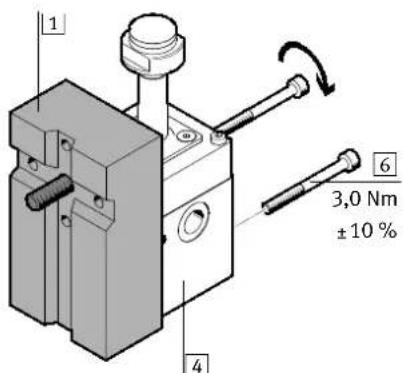

- Placer l'electrodistributeur 4 sur l'embase 1.

• Serrer les vis [6]. Respecter le couple de serrage.
