MODE D'EMPLOI VAVE-P12-TP-5YL1-P Festo

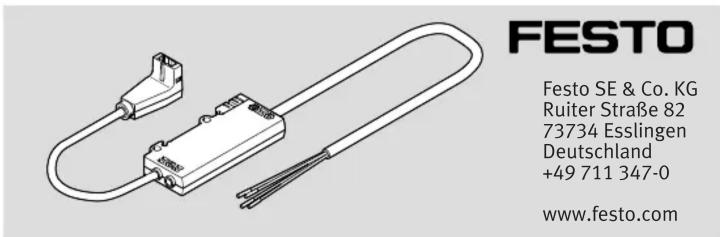

VAVE-P...-TP module électronique

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Deutschland [phone] www.festo.com

Mode d'emploi
8154158
2021-03a
[8154162]

8154158

Traduction de la notice originale

© 2021 Tous droits réservés à la Festo SE & Co. KG

1 À propos de ce document

Tous les documents disponibles sur le produit→ www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Distributeur à commande pié-zoélectrique VEMP-BS-3		–
Mode d'emploi Distributeur à commande pié-zoélectrique VEAE-BB-6-...-X4		–

Tab. 1 : Documents applicables

1.2 Étiquette produit

Symboles d'avertissement sur le produit

	En cas d'endommagement du boîtier, la protection contre les tensions dangereuses n'est plus garantie.
	En cours de service, des tensions dangereuses de jusqu'à 310 V sont générées.

Tab. 2 : Signification des symboles de mise en garde

Fig. 1 : Emplacement des symboles d'avertissement

2 Sécurité

2.1 Instructions de sécurité

• Utiliser le produit uniquement dans son état d'origine sans y apporter de modifications non autorisées.
  -Utiliser le produit uniquement dans un état fonctionnel irréprochable.
  -Prévoir des mesures de protection appropriées contre les chocs.
• Ne pas exposer le produit à des contraintes mécaniques.
  –Tenir compte des conditions ambiantes sur le lieu d'utilisation.
• Avant toute intervention sur le produit, couper l'alimentation en énergie et la sécuriser contre toute remise en marche.
• Ne pas endommager les étiquettes produits ni les symboles d'avertissement.

2.2 Usage normal

Conformément à l'usage normal, le module électronique est destiné à la commande et à l'alimentation électrique de distributeurs à commande piézoélectrique de Festo.

Module électronique avec embase électrique pour distributeur à commande piézoélectrique
VAVE-P12-TP-5YL1-P - VEMP
	NEFV-V13-XX4G3-T1G3 VEMR
	NEFV-V14-XX4G3-T1G3 VEAE
VAVE-P17-TP-5YL1-P - VEMC

Tab. 3 : Utilisation du module électronique

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique.

3 Informations complémentaires

-Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.

→ www.festo.com.

-Accessoires → www.festo.com/catalogue.

4 Récapitulatif

4.1 Fourniture

1 Module électronique (1x) VAVE-P...-TP

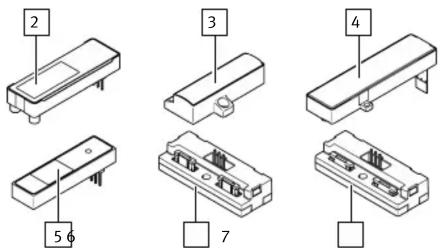

4.2 Non compris dans la fourniture

2 3 4 5 6 7

Fig. {!nr!} 3

2 Distributeur à commande piézoélectrique (1x) VEMP
3 Distributeur à commande piézoélectrique (1x ... 2x) VEMR
4 Distributeur à commande piézoélectrique (1x ... 2x) VEAE
5 Distributeur à commande piézoélectrique (1x) VEMC

6 Embase électrique (1x) NEFV-V13-XX4G3-T1G3 (pour distributeurs à commande piézoélectrique VEMR) 7 Embase électrique (1x) NEFV-V14-XX4G3-T1G3 (pour distributeurs à commande piézoélectrique VEAE)

Le module électronique est une commande piézoélectrique à deux canaux non régulée avec génération de haute tension intégrée pour distributeurs à commande piézoélectrique.

5 Transport et stockage

- Stocker le produit dans un endroit frais, sec, à l'abri des UV et de la corrosion. Veiller à ce que les périodes de stockage restent courtes.

6 Assemblage

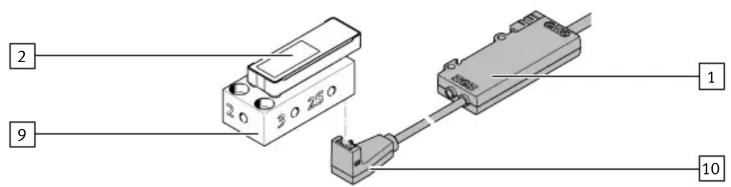

6.1 Combinaison de VAVE-P12-TP avec distributeur à commande piézoélectrique VEMP

2 9 3 O 25 O 1 10

Fig. {!nr!} 5

1 Module électronique

9 Embase

2 Distributeur à commande piézoélectrique

10 Connecteur femelle

1. Monter le distributeur à commande piézoélectrique sur → 1.1 Documents applicables.
2. Enficher le connecteur mâle du distributeur à commande piézoélectrique jusqu'en butée dans le connecteur femelle.
3. Bloquer le connecteur femelle pour ne pas qu'il se détache.

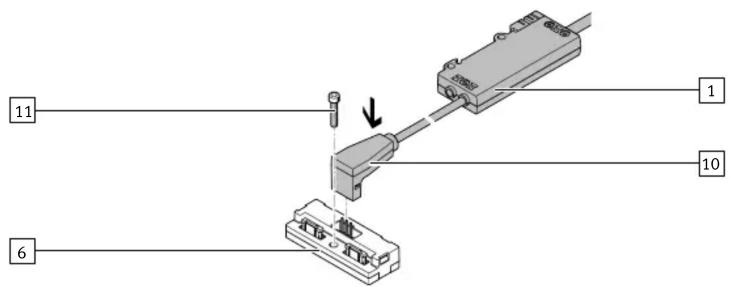

6.2 Combinaison de VAVE-P12-TP avec distributeur à commande piézoélectrique VEMR

11 1 10 6

Fig. {!nr!} 6

1 Module électronique

10 Connecteur femelle

6 Embase électrique

11 Vis

1. Choisir une vis adaptée à la situation de montage. Taille des vis : M3
2. Monter l'embase électrique avec la vis sur la surface de fixation. Couple de serrage : 0,5 Nm ± 5 %
3. Enficher le connecteur femelle sur le connecteur mâle de l'embase électrique.
4. Bloquer le connecteur femelle pour ne pas qu'il se détache.

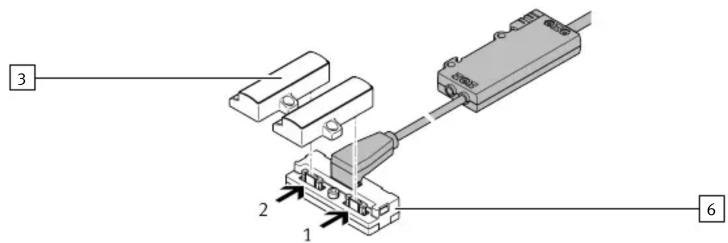

3 Distributeur à commande piézoélectrique

6 Embase électrique

1. Noter la position des emplacements de distributeur à commande piézoélectrique 1 et 2 sur l'embase électrique.
2. Pousser le conducteur flexible des distributeurs à commande piézoélectrique dans l'embase électrique.

6.3 Combinaison de VAVE-P12-TP avec distributeur à commande piézolélectrique VEAE

11 7 1 10

Fig. {!nr!} 8

1 Module électronique

10 Connecteur femelle

7 Embase électrique

11 Vis

1. Choisir une vis adaptée à la situation de montage. Taille des vis : M3

2. Monter l'embase électrique avec la vis sur la surface de fixation. Couple de serrage : 0,5 Nm ± 5 %

3. Enficher le connecteur femelle sur le connecteur mâle de l'embase électrique.
4. Bloquer le connecteur femelle pour ne pas qu'il se détache.

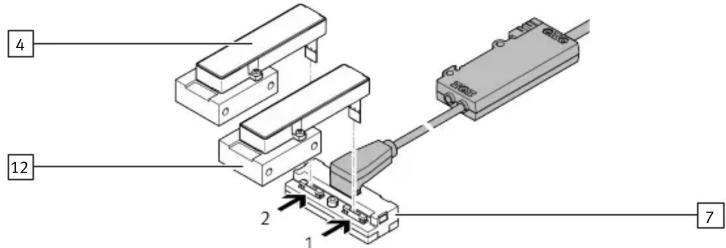

4 12 2 1 7

Fig. {!nr!} 9

4 Distributeur à commande piézoélectrique
12 Embase
7 Embase électrique

1. Noter la position des emplacements de distributeur à commande piézoélectrique 1 et 2 sur l'embase électrique.
2. Monter les distributeurs à commande piézoélectrique sur les embases → 1.1 Documents applicables.
3. Pousser le conducteur flexible des distributeurs à commande piézoélectrique dans l'embase électrique.

6.4 Combinaison VAVE-P17-TP avec distributeur à commande piézoélectrique VEMC

5 1 10

Fig. {!nr!} 10

1 Module électronique

10 Connecteur femelle

5 Distributeur à commande piézoélectrique

1. Enficher le connecteur mâle du distributeur à commande piézoélectrique jusqu'en butée dans le connecteur femelle.
2. Bloquer le connecteur femelle pour ne pas qu'il se détache.

7 Fixation

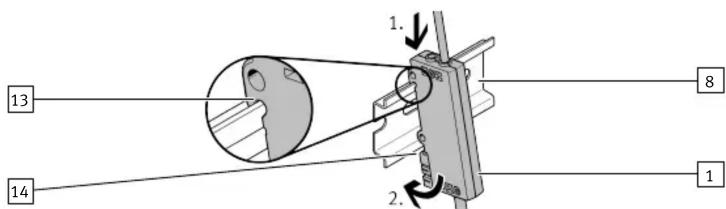

7.1 Montage sur rail DIN

13 14 1. 2. 8 1

Fig. {!nr!} 11

1 Module électronique

13 Crochet

8 Rail DIN

14 Ergot

1. Monter le rail DIN en position horizontale.
2. Accrocher le module électronique sur le rebord supérieur du rail DIN. Le crochet se trouve derrière le rebord supérieur du rail DIN.
3. Pousser le module électronique vers le bas.
4. Basculer le module électronique contre le rail DIN. L'ergot se coince derrière le rebord inférieur du rail DIN.

7.2 Montage sur panneau

1 15

Fig. {!nr!} 12

1 Module électronique

15 Vis

1. Choisir des vis adaptées à la situation de montage. Taille des vis : M3
2. Monter le module électronique sur la surface de fixation avec deux vis. Couple de serrage : 0,5 Nm ± 5 %

8 Installation électrique

AVERTISSEMENT

Risque de blessure par choc électrique.

• Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTS, qui garantissent une isolation électrique fiable du réseau.
• Respecter la norme IEC 60204-1/EN 60204-1.
• Alimenter l'unité avec une source de courant répondant aux exigences imposées à un circuit électrique à énergie limitée selon IEC 61010-1/EN 61010-1.

AVERTISSEMENT

Risque de blessure par choc électrique.

En cas d'endommagement du boîtier, la protection contre la tension dangereuse n'est plus garantie.

• Ne pas mettre l'appareil en service.

• Mettre immédiatement l'appareil hors service.

• Poser les câbles de liaison électriques de sorte à ne pas les écraser, plier ou étirer.

• Connecter le côté appareil de terrain.

Connecteur femelle

Broche Signal
		VAVE-P12-TP VAVE-P17-TP
	1 GND 0 ... 310 V, canal 1
	2 0 ... 310 V, canal 1 GND
	3 0 ... 310 V, canal 2 0 ... 310 V, canal 2

1. Connecter le côté commande.

Câble

Extrémités de fils Signal
	BN 12 ... 2	4 V DC, supply
	WH 0 ... 10	V DC, analog2
	BU GND
	BK 0 ... 10	V DC, analog1

Lors de la coupure, l'unité peut générer une impulsion électrique qui provoque une brève impulsion de pression sur les distributeurs à commande piézoélectrique.

9 Fonctionnement

AVERTISSEMENT

Risque de brûlure en cas de contact avec la surface à haute température du boîtier.

Le produit n'a pas de protection contre les courts-circuits. La surface du boîtier du produit peut devenir chaude en cas de court-circuit dans le distributeur à commande piézoélectrique.

- Vérifier la température avant de toucher la surface du boîtier.

10 Nettoyage

-Si nécessaire, nettoyer le produit avec un chiffon sec et doux sans produit de nettoyage.

11 Caractéristiques techniques

VAVE-P...-TP

Caractéristiques techniques, générales
Position de montage
Montage sur rail DIN		à l'horizontale
Montage sur panneau		indifférente
Degré de protection		IP40
Plage de températures
Environnement	[°C]	-10 ... +60
Stockage	[°C]	-40 ... +80
Altitude de fonctionnement maxi-male	[m] 2000
Conditions ambiantes		environnement intérieur sec ➔ IEC 61010
Caractéristiques techniques électriques
Plage de tension de service	[V DC]	12 ... 24
Tension d'entrée maximale
VEMP-....-22T1	[V DC]	8,06
VEMP-....-28T1	[V DC]	10,0
VEMC, VEAE, VEMR	[V DC]	9,67
Tension de sortie maximale
VEMP-....-22T1	[V DC]	250
VEMP-....-28T1	[V DC]	310
VEMC, VEAE, VEMR	[V DC]	300
Fluctuations de tension	[%]	± 10

VAVE-P...-TP

Facteur de marche relatif [%]		100
Fréquence de commutation maximale
Tension de service 12 V [Hz]		5
Tension de service 24 V [Hz]		10
Caractéristiques techniques, câbles		Côté appareils de terrain	Côté commande
Composition du câble	[mm2]	2x0,25 + 1x0,14	4x0,25
		blindé
Diamètre de câble	[mm]	3,4	4,5
Matériau de la gaine de câble		TPE-U (PUR)	PVC
Rayon de courbure du câble
câblage fixe	[mm]	10,2	13,5
câblage mobile	[mm]	34	45

Tab. 4 : Caractéristiques techniques
