MODE D'EMPLOI SDK-3-PK-3 Festo

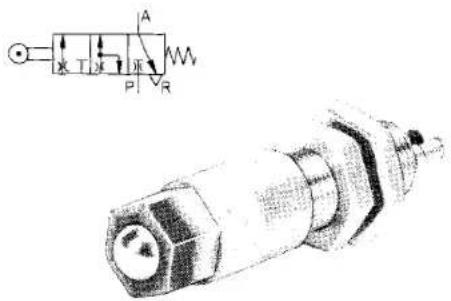

Détecteur de fin de course à fonction de butée

et commande à billes

Type SDK-3-PK-3

Typ SDK-3-PK-3

Ces detecteurs sont employ& comme capteur d'informations de fin de course avec fonction de butée pour l'émission d'un signal en fin de déplacement.

Ils sont particulièrement bien appropriés dans les cas où les detections de fin de course et les contrôles doivent être effectués avec une grande precision.

Le detecteur possède un poussoir mobile équipé d'une garnitured'étanchéité, le poussoir étant actionne par labille.

Au repos, la garniture d'étanchéité obture la buse. Lorsque la bille est actionnee, l'air comprime s'échappe à l'air libre jusqu'à ce que la sortie de la buse soit obturee. Un signal apparaît en A dont la valeur de la pression augmente jusqu'à celle d'alimentation.

Montage

La charge admissible à l'actionnement (en cas d'utilisation comme butée) ne doit pas être dépassée.

Effort de commande amissible pour V = 10 mm/s vissé et bloqué avec filetage: 4500 N (450 kgf).

Alésage avec deux écrous de fixation: 2000 N (200 kgf).

Zur Beachtung

At higher impact speeds, the influence of inertia Lorsque les vitesses d'avance sont élevées, il forces on the strength of the device should be faut tenir compte del'influence des forces due taken into consideration. The higher the forces à la masse sur la resistance de l'appareil. Plus to be absorbed by the valve when it is used les masses devant être arrêtées par la butée as a fixed stop, the smaller the impact speed en l'occurrence le capteur à obturation de fuite, should be, and vice-versa. sont importantes, plus la vitesse d'avance devra être faible et inversement.

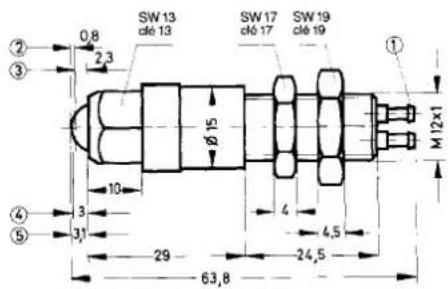

SW 13 dé 13 SW 17 dé 17 SW 19 dé 19 0,8 2,3 Ø15 M12x1 10 4 4,5 3 3 29 63,8 ① ② ③ ④ ⑤ ⑥

①Raccordcannelé pour tuyau plastique 03 Raccord Pnoir, A jaune
② Course de commande
③ Course morte
④ Point de commutation (début d'ouverture)
⑤Position derepos
1 (P) = Alimentationnoir
2 (A) =Utilisation et sortiejaune
3 (R) = Echappement

Accessoires

Butée.référence 11541 SDA-12 x 1-B

Technische Daten
Technical data
Caractéristiques techniques

Medium /Fluide	Gefilterte, geölte oder nicht geölte Druckluft / Filtered, lubricated or filtered, non-lubricated compressed air / Air comprimé filtré.lubrifié ou non lubrifié
Anschluß/ Connection /Raccordement	Stecknippel fur Schlauch PK-3/ Barbed fittings for PK-3 tubing / Raccordcannelé pour tuyau PK-3
Druckbereich/ Pressure range / Plage de pression	0 bis / to / à 8 bar
Normalnenndurchfluß/ Standard nominal flow rate /Débit nominal normal	18 l/min
Temperaturbereich /Temperature range /Plage de températures	-10 bis /to /à+80°C
Betätigungskraftbei6 bar/Actuating force at 6 bar /Effort de commandesous 6 bars	12 N (1,2 kp) / 12 N (1.2 kp) / 12 N(1,2kgf)
Schließkraftbei 6 bar/Closing force at 6 bar /Effort de fermeturesous 6 bars	12 N (1,2 kp) / 12 N (1.2 kp) / 12 N(1,2kgf)
Überhubkraftbei 6 bar /Overstroke force at 6 bar / Effort pour surmonter la course morte sous 6 bars	25 N (2,5 kp) / 25 N (2.5 kp) / 25 N (2,5kgf)
Endlagengenauigkeit/ End-position accuracy /Précision de detection aux fin de course	±0,03 mm /± 0,03 mm

Sous réserve de toutes modifications
