MODE D'EMPLOI MSSD-ZBZC Festo

Montageanleitung (Original: de)

8046206

1505c

FESTO

Festo SE & Co. KG

Postfach

73726 Esslingen

Deutschland

[phone]

www.festo.com

Steckdosenkabel/Steckdose KMYZ-4-.../MSSD-ZBZC

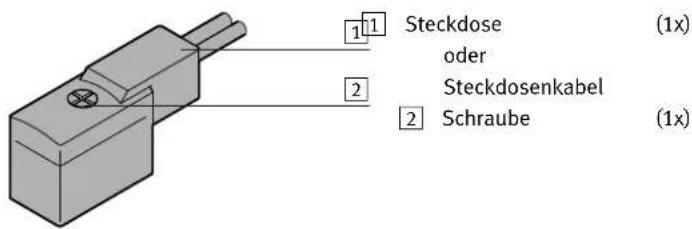

1. Teileliste


1 Steckdose oder Steckdosenkabel 2 Schraube (1x) (1x)

1. Montagehinweise


b d

• Kabelaufbau beachten

(→ Abschnitt 3).

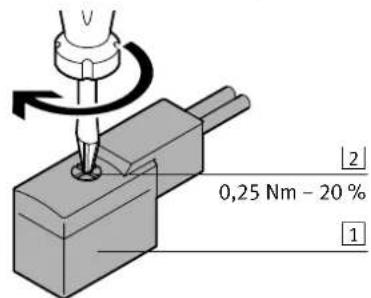

- Schraube 2 mit einem Kreuzschlitzschraubendreher (Z0) festdrehen. Anziehdrehmoment einhalten.

0,25 Nm - 20 % 1 2

1. Technische Daten

		KMYZ-4
Kabelaufbau	[mm2]	2x0,35	-
Aufbau je Ader	[mm]	7x ø0,25	-
PVC-Isolierung		d = ø 1,6 ± 0,2b = 3,2	-
Max. Kabellänge	[m]	30	-
Max. Leitungswiderstand	[mΩ/m]	56	-
Schneidklemmkontakt		-	ähnlichEN 60352-4:2001-09
Schutzart		IP50 in montiertem Zustand

Assembly instructions (Original: de)

8046206

1505c

FESTO

Plug socket with cable/plug socket KMYZ-4-.../MSSD-ZBZC

Festo SE & Co. KG

Postfach

73726 Esslingen

Germany

[phone]

www.festo.com

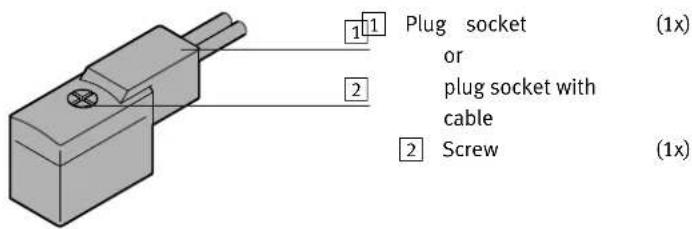

1. Parts list


Plug socket or plug socket with cable Screw (1x) (1x)

1. Mounting instructions

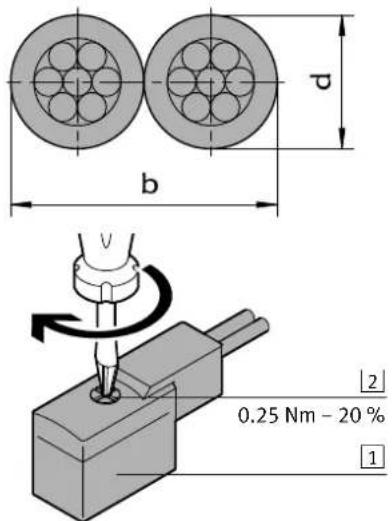

b p 0.25 Nm - 20 % 1 2

- Observe cable composition (→ section 3).

- Tighten screw 2 with a Phillips screwdriver (Z0). Observe the tightening torque.

1. Technical data

		KMYZ-4
Cable composition	[mm2]	2x0.35	-
Composition of each wire	[mm]	7xø0.25	-
PVC insulation		d =ø1.6 ± 0.2b = 3.2	-
Max. cable length	[m]	30	-
Max. line resistance	[mΩ/m]	56	-
Insulation piercing contact		-	similar to EN 60352-4:2001-09
Degree of protection		IP50 in mounted status
