Type de produit	Fixation oscillante pour vérin pneumatique
Modèle compatible	Vérin cylindrique CRDSNU (D-20/25)
Marque	Festo
Matériau principal	Aluminium (chape) et acier (vis, écrou)
Dimensions (chape de pied)	Environ 80 x 40 x 30 mm (estimation)
Poids	Environ 0,2 kg
Couple de serrage (écrou hexagonal)	40 Nm ± 20%
Couple de serrage (vis de bague)	4 Nm ± 20%
Fonction principale	Fixation oscillante d'un vérin cylindrique
Angle de rotation	Jusqu'à 360° (oscillation)
Type de montage	Sur surface plane avec accessoires de fixation
Accessoires inclus	1 fixation oscillante, 1 écrou hexagonal
Accessoires non inclus	Vérin CRDSNU, vis de montage
Température d'utilisation	-20 °C à +80 °C (estimation)
Entretien	Vérifier périodiquement les couples de serrage
Nettoyage	Avec un chiffon humide, sans solvant agressif
Sécurité	Monter uniquement sur composants en état sûr
Réparabilité	Pièces détachées disponibles via Festo (vis, écrou)
Norme	ISO 15552 (estimation)
Référence notice	8134924 (06/2020)

FOIRE AUX QUESTIONS - CRSBN-20/25 Festo

Quels vérins sont compatibles avec la fixation CRSBN-20/25 ?

Cette fixation oscillante est conçue pour les vérins cylindriques de la série CRDSNU de Festo, diamètres 20 et 25 mm.

Quel est le couple de serrage de l'écrou hexagonal ?

Le couple de serrage recommandé pour l'écrou hexagonal est de 40 Nm, avec une tolérance de ±20%.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une clé dynamométrique adaptée aux couples de 4 Nm et 40 Nm, ainsi que d'un tournevis/Torx pour les vis de la bague (A).

La fixation CRSBN-20/25 permet-elle un mouvement oscillant ?

Oui, la fixation est conçue pour permettre un mouvement oscillant du vérin autour de son axe, jusqu'à 360° selon l'installation.

Comment installer la fixation sur une surface ?

Deux ordres de montage sont possibles : soit fixer d'abord la chape de pied sur la surface, puis monter la bague sur le vérin et l'assembler ; soit fixer d'abord la fixation oscillante sur la surface, puis le vérin directement.

Quels accessoires sont fournis avec la fixation ?

La fourniture comprend 1 fixation oscillante et 1 écrou hexagonal. Les vis de montage et le vérin lui-même ne sont pas inclus.

Comment nettoyer cette pièce ?

Utilisez un chiffon humide avec un détergent doux. Évitez les solvants agressifs qui pourraient endommager le revêtement.

Quelle est la température d'utilisation maximale ?

Bien que non spécifié exactement, les composants Festo supportent généralement une plage de -20 °C à +80 °C.

Où trouver les pièces de rechange ?

Les pièces détachées (vis, écrous) sont disponibles chez Festo via leur site www.festo.com/sp ou auprès des distributeurs agréés.

Comment vérifier l'état de la fixation ?

Inspectez régulièrement l'absence de corrosion, déformation ou jeu. Reserrez les vis au couple recommandé si nécessaire.

MODE D'EMPLOI CRSBN-20/25 Festo

Instructions de montage

8134924

2020-06

[8134928]

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Document Produit
Documents d'utilisation Vérin cylindrique 3

Tab. 1

2 Sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
- Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20% .

2.2 Usage normal

Fixation oscillante d'un vérin cylindrique 3.

3 Vue d'ensemble du produit

3.1 Récapitulatif

3.1.1 Fourniture

1 Fixation oscillante (1x) 2 Écrou hexagonal (1x)

Fig. 1

3.1.2 Non compris dans la fourniture

3 Vérin cylindrique (1x) CRDSNU
4 accessoires de fixation nécessaires

Fig. 2

4 Montage

- En fonction de la situation de montage, sélectionner l'ordre de montage le plus approprié.

4.1 Ordre de montage 1

Fig. 3 Démontage de la bague

- Desserrer les vis [A].

Fig. 4 Fixation de la chape de pied

1. Sélectionner des accessoires de fixation 4 adaptés à la situation de montage.
2. Fixer la chape de pied [B] sur la surface de montage [C].

Fig. 5 Montage de la bague

- Fixer la bague [D] avec l'écrou hexagonal 2 sur le vérin cylindrique 3. Couple de serrage : 40 Nm

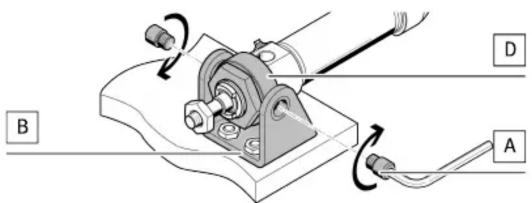

Fig. 6 Montage du vérin cylindrique

- Fixer la bague [D] avec les vis [A] sur la chape de pied [B]. Couple de serrage : 4 Nm

4.2 Ordre de montage 2

4 1 C

Fig. 7 Fixation de la fixation oscillante

1. Sélectionner des accessoires de fixation 4 adaptés à la situation de montage.
2. Fixer la fixation oscillante 1 sur la surface de montage [C].

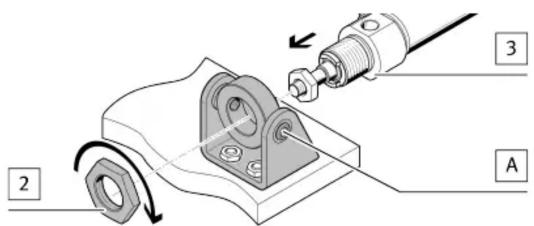

Fig. 8 Montage du vérin cylindrique

1. Fixer le vérin cylindrique 3 avec l'écrou hexagonal 2 sur la fixation oscillante 1. Couple de serrage : 40 Nm
2. Serrer les vis [A]. Couple de serrage : 4 Nm
