Type de produit	Vérin pneumatique bloqueur
Modèle	DADP-TL-F3-32
Marque	Festo
Alésage	32 mm
Course	Variable selon configuration (ex. 10 à 300 mm)
Pression de service	2 à 10 bar
Température ambiante	-20 à +80 °C
Fluide	Air comprimé, filtré, sans huile
Fonction principale	Blocage mécanique du vérin en position
Type de verrouillage	Levier basculant avec boulon d'arrêt
Matériau du corps	Aluminium anodisé
Matériau du piston	Acier inoxydable
Poids approximatif	0.8 kg
Raccordement pneumatique	G1/8
Couple de serrage vis	3 Nm (±20%)
Instructions de sécurité	Monter uniquement sur des composants en état sûr ; respecter les couples de serrage
Entretien	Vérifier périodiquement le fonctionnement du levier et l'état du ressort
Nettoyage	Nettoyer avec un chiffon non pelucheux, sans solvant agressif
Pièces détachées fournies	Vis, arbre, ressort à branches
Pièces non fournies	Vérin bloqueur DFST-32-...-G2
Réparabilité	Démontage possible dans l'ordre inverse du montage ; ressort sous pression
Documents associés	Notice d'utilisation, instructions de montage, www.festo.com/sp

FOIRE AUX QUESTIONS - DADP-TL-F3-32 Festo

Quel est le rôle du ressort à branches dans le montage ?

Le ressort à branches permet de maintenir le boulon d'arrêt en position et de générer une tension pour le verrouillage. Sa longue branche repose sur le boulon d'arrêt pour assurer l'enclenchement.

Comment vérifier le bon fonctionnement du levier basculant ?

Poussez le levier basculant vers le haut : le boulon d'arrêt doit s'enclencher de manière audible. Si aucun bruit n'est perçu, vérifiez le montage du ressort et de l'arbre.

Quel couple de serrage appliquer sur la vis de l'arbre ?

Le couple de serrage est de 3 Nm avec une tolérance de ±20 %. Utilisez une clé dynamométrique pour éviter tout endommagement.

Quelles précautions prendre lors du démontage ?

Attention : le ressort à branches est sous tension. Relâchez-le progressivement avec un outil pour éviter de pincer ou d'érafler les doigts.

Le vérin DADP-TL-F3-32 est-il compatible avec tous les vérins Festo ?

Ce blocage est conçu pour le vérin bloqueur DFST-32-...-G2. Pour d'autres modèles, vérifiez la compatibilité sur www.festo.com/sp.

Quelle est la pression de service maximale ?

La pression de service recommandée est comprise entre 2 et 10 bar. Ne dépassez pas cette plage pour garantir la sécurité.

Comment régler la course du vérin ?

La course est déterminée par le vérin bloqueur utilisé. Le DADP-TL-F3-32 est un blocage mécanique, il n'influe pas sur le réglage de course. Consultez la notice du vérin.

Que faire si le levier ne reste pas en position verrouillée ?

Vérifiez que le ressort à branches est correctement positionné (la longue branche repose sur le boulon d'arrêt) et que la vis est serrée à 3 Nm. Si le problème persiste, inspectez l'usure des pièces.

Quelle est la température d'utilisation ?

Le produit peut fonctionner dans une plage de température ambiante de -20 à +80 °C. En dehors de cette plage, contactez le support technique.

Où trouver la notice complète en français ?

La notice est disponible gratuitement sur notice-facile.com au format PDF. Vous pouvez également télécharger les documents officiels sur www.festo.com/sp.

MODE D'EMPLOI DADP-TL-F3-32 Festo

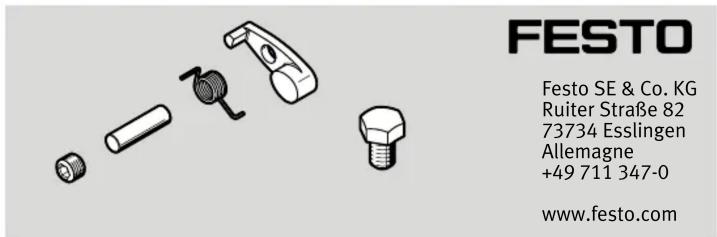

Verrouillage du levier basculant

FESTO Festo SE & Co. KG Ruiter Straße 82 73734 Esslingen Allemagne [phone] www.festo.com

Traduction de la notice originale

© 2020 Tous droits réservés à la Festo SE & Co. KG

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Contenu
Instructions Vérin bloqueur DFST-32-...-G2 Utilisation

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

– Respecter les couples de serrage. Sans indication spéciale, la tolérance est de ± 20 %.

2.2 Usage normal

Verrouillage du levier basculant sur le vérin bloqueur DFST-32-...-G2.

3 Vue d'ensemble du produit

3.1 Récapitulatif

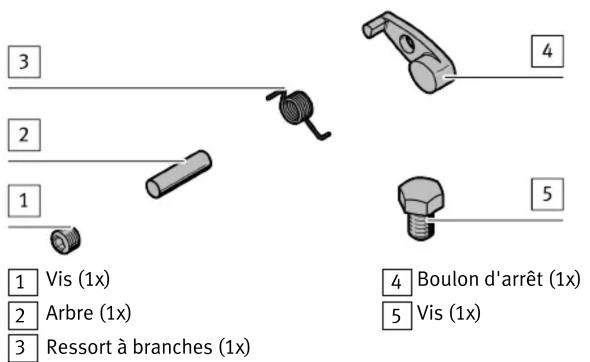

3.1.1 Fourniture

1 Vis (1x)

2 Arbre (1x)

3 Ressort à branches (1x)

Fig. 1

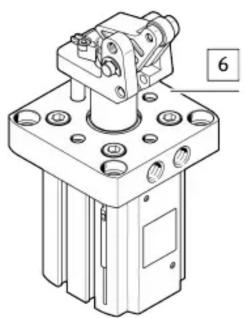

3.1.2 Non compris dans la fourniture

6 Vérin bloqueur (1x) DFST-32-...-G2

4 Montage

4.1 Assemblage

3 4 X

Fig. 3 Combinaison du ressort et du boulon d'arrêt

- Positionner le ressort à branches 3 et le boulon d'arrêt 4 l'un contre l'autre.

La longue branche [X] repose sur le boulon d'arrêt 4.

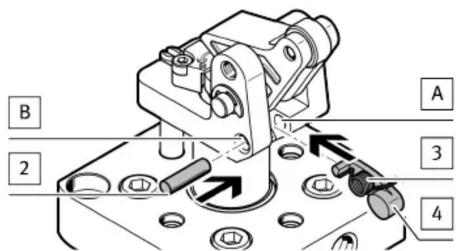

B 2 A 3 4

Fig. 4 Fixation du boulon d'arrêt et du ressort à branches

1. Positionner le ressort à branches 3 et le boulon d'arrêt 4 ensemble au niveau du trou [A].
2. Pousser l'arbre 2 à travers le trou [B], le ressort à branches 3 et le boulon d'arrêt 4 dans le trou [A].

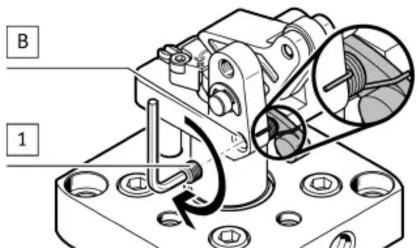

B 1

Fig. 5 Fixation de l'arbre

- Serrer la vis 1 dans le trou [B]. Couple de serrage : 3 Nm

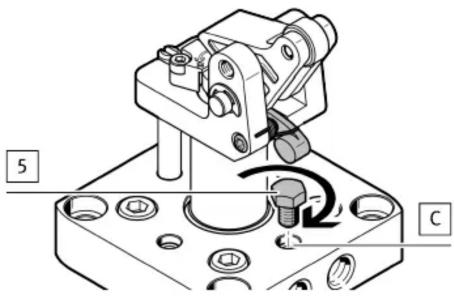

5 C

Fig. 6 Montage de la butée

- Serrez la vis 5 à fond dans le trou [C]. Couple de serrage : 3 Nm

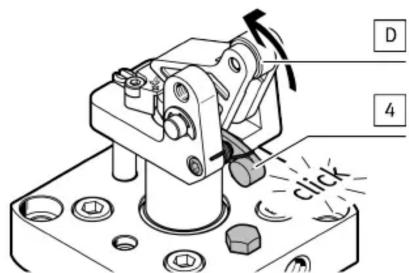

D 4 click

Fig. 7 Contrôle du fonctionnement

- Pousser le levier basculant [D] vers le haut.

Le boulon d'arrêt 4 s'enclenche de manière audible.

5 Démontage

Le démontage s'effectue dans l'ordre inverse du montage.

ATTENTION!

Ressort à branches sous pression

Lors du démontage, le ressort à branches peut pincer ou érafler les doigts et des parties de la peau.

- Relâcher la tension du ressort à branches avec précaution avec un outil.
