MODE D'EMPLOI EHAM-E20-40 Festo

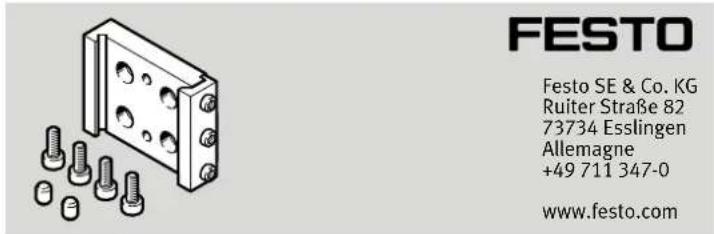

Fixation EHAM-E20-40
Tous les documents disponibles du produit → www.festo.com/pk.
Respecter les documents applicables :
- Instructions du kit d'adaptation EHAM-E20-40-E...
- Instructions du module préhenseur pivotant EHMD-40
2 Sécurité
2.1 Instructions de sécurité
- Avant tous travaux de montage : couper l'alimentation électrique.
- Bloquer les raccords à vis avec une colle pour frein-filet.
- Respecter les couples de serrage.
Couples de serrage → 5 Taille des vis et couples de serrage.
2.2 Usage normal
Fixation du module préhenseur pivotant EHMD-40 sur un des axes Z 7 suivants:
| Kit d'adaptation 6 Axe Z 7 | |
| EHAM-E20-40-E9 EGSK-20 | EGSK-26 |
| EHAM-E20-40-E8 EGSL-BS-35 | EGSL-BS-45 |
| EHAM-E20-40-E19 EGSC-BS-...-25 | EGSC-BS-...-32 |
Tab. 1 Usage normal
3 Vue d'ensemble du produit
3.1 Récapitulatif

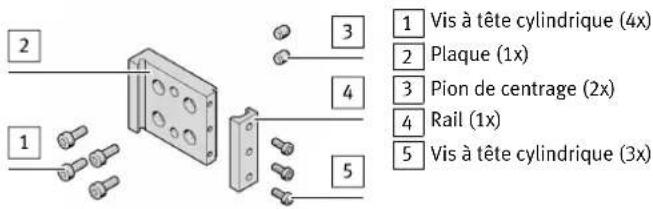

3.1.1 Fourniture


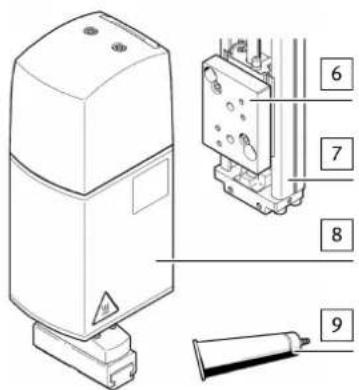

3.1.2 Non compris dans la fourniture

6 Kit d'adaptation
7 Axe Z
8 Module préhenseur pivotant EHMD-40
9 Colle freinage à vis moyen
3.2 Fonction
La fixation se monte entre le module préhenseur pivotant 8 et le kit d'adaptation 6. Le module préhenseur pivotant 8 se fixe à l'aide d'un serrage en queue d'aronde. Ce qui permet un ajustage simple du module préhenseur pivotant 8 dans le sens Z.
4 Montage
4.1 Préparation
- Monter le kit d'adaptation 6 approprié sur l'axe Z 7
→ 1 Documents applicables.
4.2 Montage

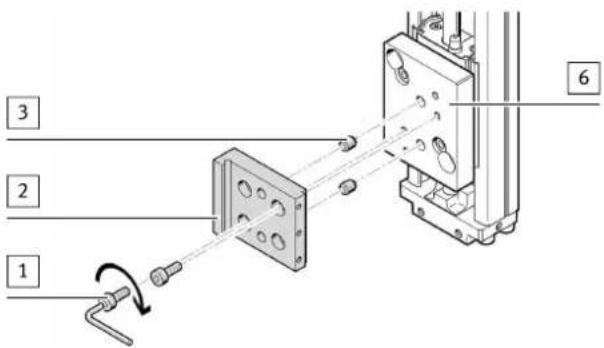

Montage de la fixation sur le kit d'adaptation
Le nombre de vis à tête cylindrique 1 nécessaire à la fixation de la plaque 2 varie en fonction du kit d'adaptation 6 :
| Fixation Kit d'adaptation | 6 Nombre de vis à tête cy-lindrique 1 | |
| EHAM-E20-40 | EHAM-E20-40-E8 4 | |
| EHAM-E20-40-E9 2 | ||
| EHAM-E20-40-E19 2 | ||
Tab. 2 Nombre de vis à tête cylindrique
- Placer la plaque 2 avec les pions de centrage 3 sur le kit d'adaptation 6.
- Serrer les vis à tête cylindrique 1.

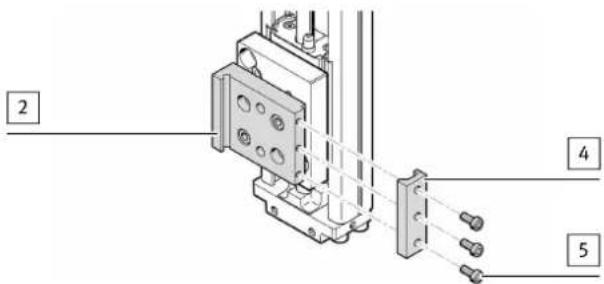

Fixer le rail pour le serrage en queue d'aronde


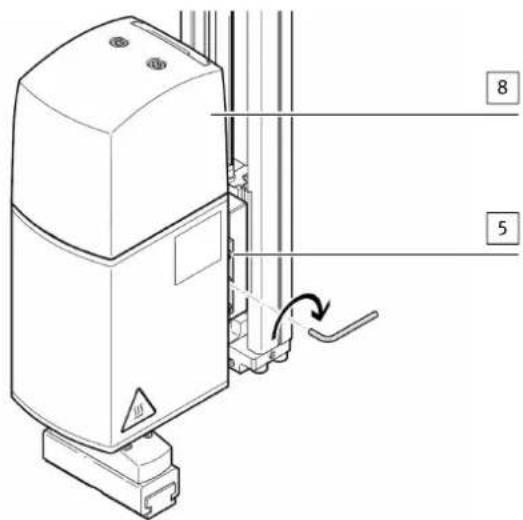

- Fixer le rail 4 avec les vis à tête cylindrique 5 sur la plaque 2. Insérer le module préhenseur pivotant dans la fixation

- Insérer le module préhenseur pivotant 8 dans le serrage en queue d'aronde de la fixation.
- Serrer les vis à tête cylindrique 5.
5 Taille des vis et couples de serrage
| 1 | [Nm] | 5 | [Nm] | |
| EHAM-E20-40 M3x8 | 1,2 ± 20 % M2,5x6 | 0,6 ± 30 % |
Tab. 3 Taille des vis et couples de serrage
