MODE D'EMPLOI MS6-WPG Festo
Traduction de la notice originale
Tous les documents relatifs au produit → www.festo.com/pk.
| Document Produit Contenu | |
| Instructions MSE6-C2M Utilisation, Module de commande et de suivi de l'état | |
| Instructions MSE6-D2M Utilisation, | Module d'efficience énergétique |
| Description MSE6-E2M Montage, Installation, Mise en service, | Module d'efficience énergétique |
Tab. 1
2 Sécurité
2.1 Instructions de sécurité
– Ne monter le produit que sur des composants qui se trouvent dans un état sûr.
2.2 Usage normal
Fixation murale de modules de groupes de conditionnement et d'une unité de conditionnement
3 Récapitulatif
3.1 Fourniture
Kit de fixation murale MS6-WPG:

2 Connecteur de modules (1x)
Fig. 1

3.2 Non compris dans la fourniture
Connecteur de modules MS6-MV-EX:

4 Connecteur de modules (1x) (à l'arrière)

5 Connecteur de modules (1x) (à l'avant)
6 Joint torque (1x)
Fig. 2
4 Montage
4.1 Positions de montage
- Monter le kit de fixation murale en fonction de la configuration entre les unités de conditionnement suivantes et les modules de groupes de conditionnement.
| Produit Type Position de montage | ||
| Kit de fixation murale MS6-WP6 boîte noire | ||
| Unité de conditionnement MSE6-D2M [A] | ||
| MSE6-E2M [B] | ||
| MSE6-C2M...(-M) [C] | ||
| Module de groupes de conditionnement | MS6-... | [D] |
| MS6-SV-D | [E] | |
Produit Type Position de montage
Tab. 2

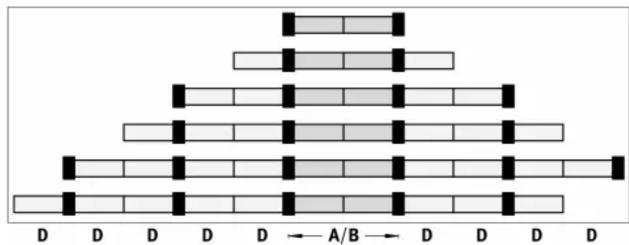

4.1.1 Positions avec l'unité de conditionnement [A]/[B] et les modules [D]
![Festo MS6-WPG - Positions avec l'unité de conditionnement [A]/[B] et les modules [D] - 1](/content/2026/04/709157/images/a08bceb92f92b918b9bb61f0884c72ea0186030ff7d63752d26463f987924e56.jpg)

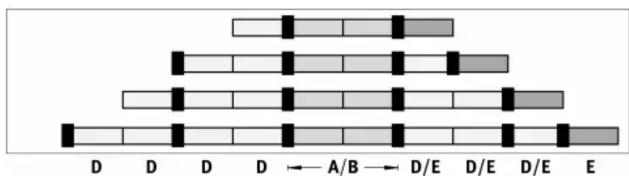

4.1.2 Positions avec l'unité de conditionnement [A]/[B] et les modules [D]/[E]
![Festo MS6-WPG - Positions avec l'unité de conditionnement [A]/[B] et les modules [D]/[E] - 1](/content/2026/04/709157/images/a6e457f560ade1071d4fcd912a64c7092ea26377512c487482c281284f2a542e.jpg)
4.1.3 Positions avec l'unité de conditionnement [C] et les modules [D]
![Festo MS6-WPG - Positions avec l'unité de conditionnement [C] et les modules [D] - 1](/content/2026/04/709157/images/70234d0e502736587606d075f4a84ade1302e4cebacfd290d550d010627c8c20.jpg)

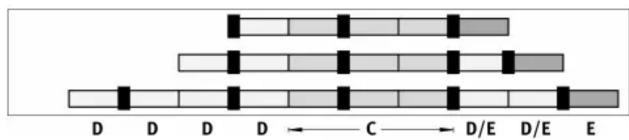

4.1.4 Positions avec l'unité de conditionnement [C] et les modules [D]/[E]
![Festo MS6-WPG - Positions avec l'unité de conditionnement [C] et les modules [D]/[E] - 1](/content/2026/04/709157/images/cc93b1c346ff734c748334423264c12b5f6b8223743acb7e4e9f5ece09f7aeb3.jpg)
4.2 Assemblage

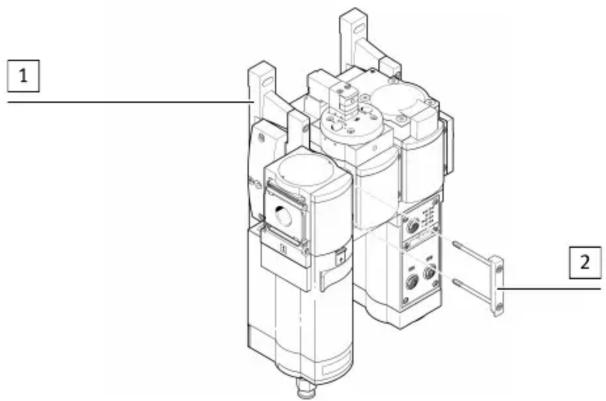

REMARQUE
Compatibilité CEM insuffisante en cas de montage d'un connecteur de modules incorrect.
- N'utiliser que le connecteur de modules MS6-MV-EX.
Montage à l'exemple du MSE6-E2M [B] :
-

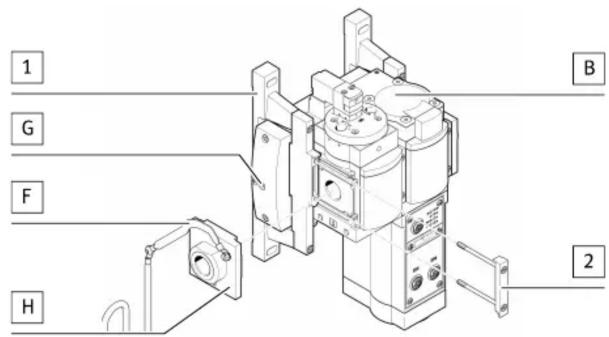

Retirer le câble de mise à la terre [F] du point de mise à la terre [G].
-
Détacher le connecteur de modules 2 de la fixation murale 1.
- Détacher l'embase [H] de l'unité de conditionnement [B].


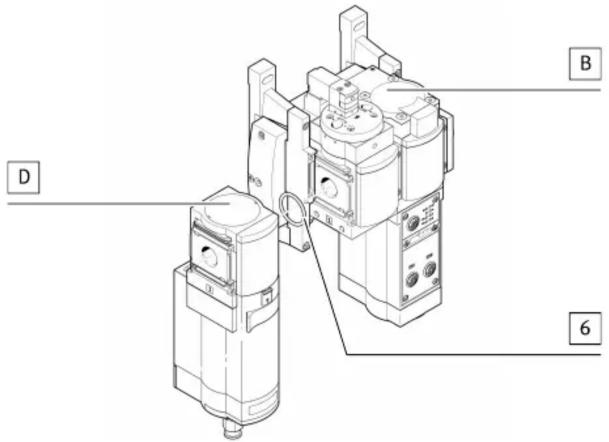

B D 6Fig. 8
- Placer un joint torique 6 entre l'unité de conditionnement [B] et le modules de groupes de conditionnement [D].

- Monter le connecteur de modules 2 sur la fixation murale 1. Couple de serrage : 1,2 Nm ± 10 %


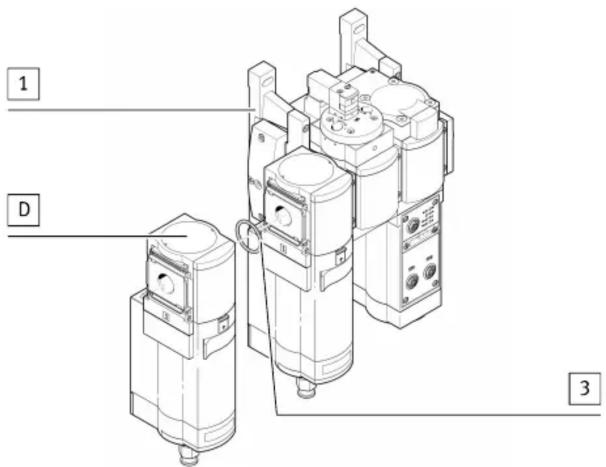

1 D 3Fig. 10
- Placer un joint torique 3 entre les deux modules de groupes de conditionnement [D].


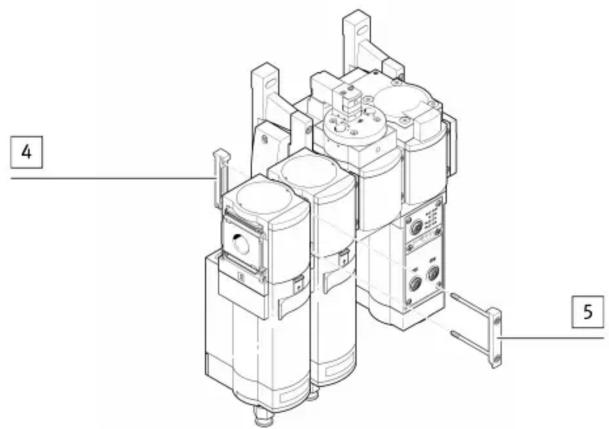

4 5Fig. 11
- Monter le connecteur de modules 5 sur le connecteur de modules 4. Couple de serrage : 1,2 Nm ± 10 %


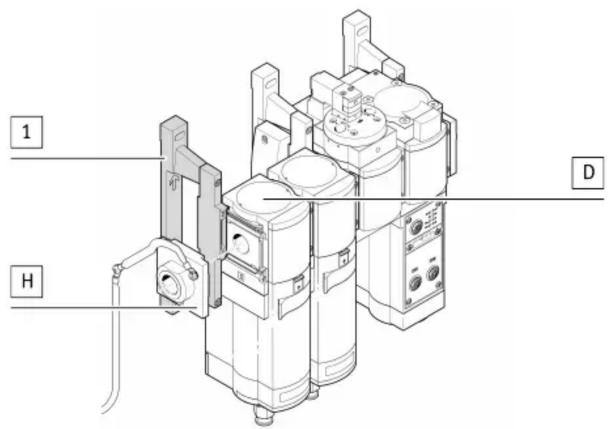

- Placer la fixation murale 1 sur le module de groupes de conditionnement [D].
- Placer l'embase [H] sur l'interface du module de groupes de conditionnement [D].

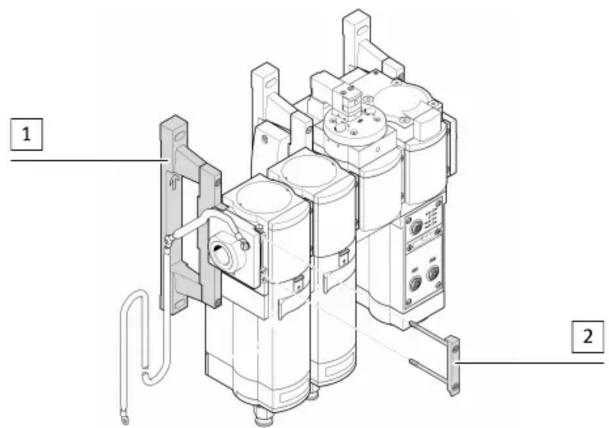

- Monter le connecteur de modules 2 sur la fixation murale 1. Couple de serrage : 1,2 Nm ± 10 %


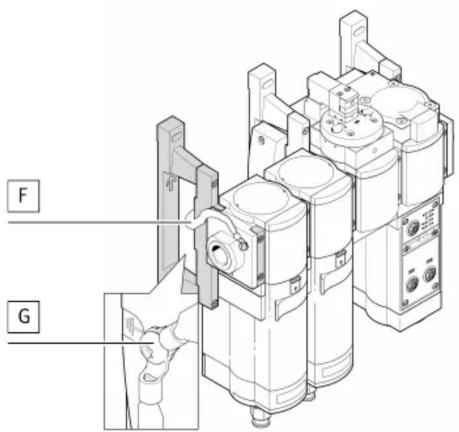

- Si nécessaire, remplacer le câble de mise à la terre fourni [F] par un câble de mise à la terre plus long.
- Rebrancher le câble de mise à la terre [F] au point de mise à la terre [G]. Couple de serrage : 2 Nm ± 10 %
