MODE D'EMPLOI CCES-P-C8-E Festo
fr Le compteur CCES-P-C8-E est un compteur alimenté par batterie, pouvant être encastré à l'avant et permettant de compter les impulsions de contact ou de tension.
fr Le compteur est réglé à l'usine en mode économique. « SLEEPING » est affiché à l'écran. Le compteur se déclenche par un appui bref sur la touche. Attention: Le mode économique ne peut plus être réactivé.
Compteur CCES-P-C8-E......fr

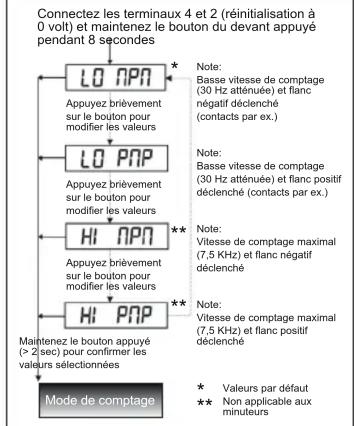

1 Programmation des signaux à compter
Pour une adaptation optimale à vos besoins, les signaux à compter peuvent être configurés selon diverses formules (comptage rapide ou insensibles aux rebondissements, flanc d'impulsion positif ou négatif).
Simplification:
LO NPN est déjà pré-réglé à l'usine (30 Hz et flanc d'impulsion négatif).
Pour toute modification de réglage, veuillez procéder comme indiqué ci-dessous:
K["Note: Basse vitesse de comptage (30 Hz atténuée) et flanc négatif déclenché (contacts par ex.)"]
L["Note: Basse vitesse de comptage (30 Hz atténuée) et flanc positif déclenché (contacts par ex.)"]
M["Note: Vitesse de comptage maximal (7,5 kHz) et flanc négatif déclenché"]
N["Note: Vitesse de comptage maximal (7,5 kHz) et flanc positif déclenché"]
2 Informations concernant l'occupation des bornes
Tout signal reçu par la borne 4 « RESET or Tacho- HOLD », sera considéré comme commande de réinitialisation ou de RAZ (remise à zéro).
3 Tableau d'occupation des bornes
Section des bornes max. 1 mm², min. 0,13 mm²
4 Informations techniques
| Alimentation en courantDurée de vieAffichage | Batterie lithium intégréenominale de 7 ansLCD, 8 unités,7 mm de hauteur |
| ComptageFlanc de comptage | borne 3 «Count»régable: NPN: négatif(par ex. un contactneutre contre 0V) ouPNP: signal de tensionpositive;Durée d’impulsionminimale de 70 μsou de 17 ms(si atténuée à 30 Hz) |
| Fréquence de comptage | régable: «HI» pour7,5 kHz ou «LO» pour30 Hz (atténuée, en casde rebondissements decontacts par ex.) |
| Seuils d’amplitude | En PNP<0,7V et >0,5V, max. 30 VDCEn NPN<0,5V et >5V, max. 30 VDC |
| Réinitialisation (RAZ) | Réinitialiser par le flancd’impulsion négatifpar «RESET» (borne 4avec le pont vers 0V)Durée d’impulsion:minimale: 17 ms, du faitde l’atténuation de rebondissements à 30 Hz |
| Réinitialisation de latouche | Appui bref sur la touchedu devant |
| Verrouillage | Verrouillage de la touchedu devant par un pontreliant la borne 2 à laborne 1 |
| Montage | Fixation dans lepanneau avant parbande de serrage48 mm x 24 mm(DIN=conformément auxnormes techniquesindustrielles allemandes) |
| Dimensionsde lafaçade | 45^+0,6 mm x 22^+0,3 mm |
| Dimensionsd’encastrementÉpaisseur du panneauavant | 14 mm au maximum |
| Profondeur de montageType de protectionTempérature de serviceTempérature de stockageConception générale | minimum 32 mmFaçade IP 54-10°C à +50°C-20°C à +60°CDIN EN 61010-1correspondant à III |
| Classe de protectionRésistance à la tensionde choc.Degré d’encrassement | 0,5 KV2 |
Il faut particulièrement veiller aux passages désignés par ce symbole pour que la mise en oeuvre puisse s'effectuer dans les règles et que tout danger soit écarté.
Avvertenza
Le domaine d'applications de ces appareils couvre les commandes et processus industriels où les surtensions, auxquels les appareils peuvent être soumis aux bornes de connexion, doivent être limitées aux valeurs de la catégorie de surtension II.
A la base, l'utilisation du compteur est limitée à une longueur de ligne pilote < 30 m
- Utilisez pour l'alimentation électrique exclusivement des circuits de courant PELV selon IEC/DIN EN60204-1.
(Protective extra low voltage, PELV) Tenez également compte des exigences générales relatives aux circuits de courant PELV selon IEC/DIN EN60204-1.
Utilisez exclusivement des sources d'électricité qui garantissent une séparation électrique sûre de la tension de service selon IEC/DIN EN60204-1.
