DHAS-GA-B22-S - Accessoire pour outil industriel Festo - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Vérin pneumatique
Modèle	DHAS-GA-B22-S
Course	Variable selon l'application
Pression de fonctionnement	0 à 8 bar
Température de fonctionnement	-20°C à +80°C
Matériau du corps	Aluminium
Applications courantes	Automatisation industrielle, manipulation de matériaux
Maintenance	Vérification régulière des joints et des connexions pneumatiques
Sécurité	Utiliser des protections appropriées lors de l'installation et de l'utilisation
Informations générales	Produit conçu pour une utilisation dans des environnements industriels

FOIRE AUX QUESTIONS - DHAS-GA-B22-S Festo

Quelles sont les spécifications techniques du Festo DHAS-GA-B22-S ?

Le Festo DHAS-GA-B22-S est un dispositif de manipulation offrant une configuration personnalisable, avec des dimensions spécifiques pour s'adapter à divers environnements industriels.

Comment installer le Festo DHAS-GA-B22-S ?

Pour installer le Festo DHAS-GA-B22-S, suivez les instructions du manuel d'utilisation, en vous assurant que toutes les connexions électriques et pneumatiques sont correctement effectuées.

Que faire si le Festo DHAS-GA-B22-S ne fonctionne pas ?

Vérifiez d'abord toutes les connexions et assurez-vous que l'alimentation est correcte. Consultez le manuel pour les procédures de dépannage en cas de dysfonctionnement.

Où puis-je trouver des pièces de rechange pour le Festo DHAS-GA-B22-S ?

Les pièces de rechange peuvent être commandées auprès des distributeurs Festo agréés ou directement sur le site web de Festo.

Le Festo DHAS-GA-B22-S est-il compatible avec d'autres équipements ?

Oui, le Festo DHAS-GA-B22-S est conçu pour être compatible avec une large gamme d'équipements Festo et d'autres dispositifs industriels, mais il est conseillé de vérifier les spécifications pour assurer la compatibilité.

Comment entretenir le Festo DHAS-GA-B22-S ?

Un entretien régulier est recommandé pour garantir un fonctionnement optimal. Cela inclut le nettoyage des composants, la vérification des connexions et le remplacement des pièces usées.

MODE D'EMPLOI DHAS-GA-B22-S Festo

Capot de serrage des moules

Traduction de la notice originale

Tous les documents relatifs au produit → www.festo.com/pk.

Document Produit Contenu
Instructions Pince adaptative à changement de forme DHEF	Utilisation

Tab. 1

2 Sécurité

2.1 Instructions de sécurité

- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Usage normal

Préhension extérieure d'objets à saisir en liaison avec la pince adaptative à changement de forme DHEF (pièce d'usure).

3 Récapitulatif

3.1 Fourniture

1 Embout préhenseur à changement de forme (1x)

Fig. 1

3.2 Non compris dans la fourniture

2 Pince adaptative à changement de forme (1x) DHEF

Fig. 2

4 Montage

4.1 Préparation

À remplacer :

- retrait de l'ancien embout préhenseur à changement de forme de la pince adaptative à changement de forme → Instructions de la pince adaptative à changement de forme DHEF → Chapitre Remplacement.

4.2 Remplacement de l'embout préhenseur à changement de forme

A D C B

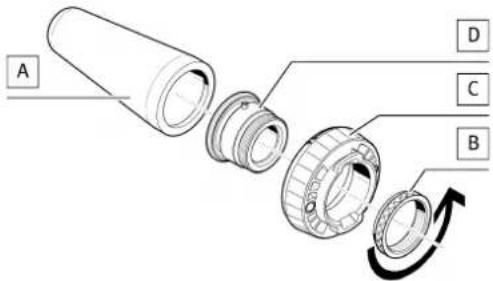

Fig. 3 Retirer l'ancien embout préhenseur à changement de forme

1. Desserrer l'écrou moleté [B].
2. Séparer l'écrou moleté [B], la fermeture à baïonnette [C], la douille filetée [D] et l'embout préhenseur à changement de forme [A].

1 E F D

Fig. 4 Pré-montage de l'embout préhenseur à changement de forme

- Enfiler l'embout préhenseur à changement de forme 1 sur la douille file-tée [D].

Lèvre d'étanchéité [E] repose entièrement au-dessus du collet [F].

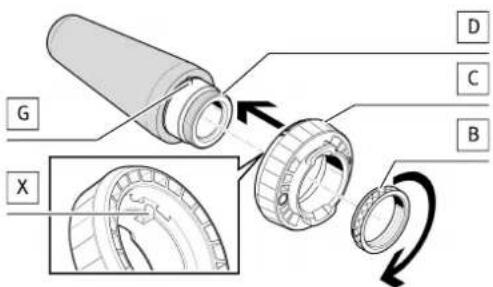

Fig. 5 Fixer la fermeture à baïonnette

1. Orienter la protection contre la rotation [X] sur la fermeture à baionnette [C] vers la goupille de serrage [G].
2. Placer la fermeture à baïonnette [C] sur la douille filetée [D].
3. Placer l'écrou moleté [B] sur la douille filetée et le visser jusqu'en butée.

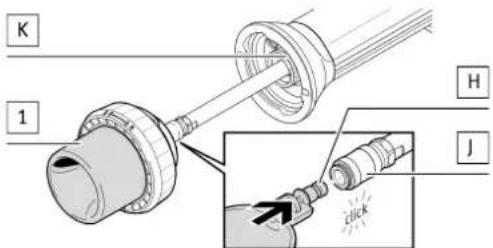

Fig. 6 Fixation de l'embout préhenseur à changement de forme

1. Retrousser l'embout préhenseur à changement de forme 1.

La face intérieure de la pointe de l'embout préhenseur à changement de forme [H] est visible.

1. Enfoncer la pointe de l'embout préhenseur à changement de forme [H] dans l'accouplement [J] de la tige de piston.
   La bague de démontage se réarme de manière audible.
2. S'assurer que le joint torique [K] n'est pas endommagé et qu'il est bien positionné dans la rainure.

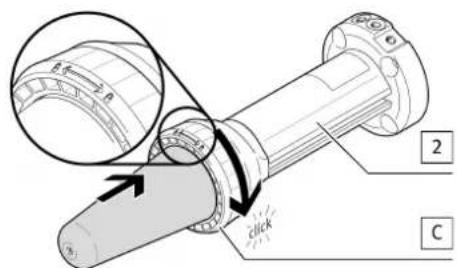

Fig. 7 Fermer la fermeture à baïonnette

1. Positionner la fermeture à baïonnette [C] sur la pince adaptative à changement de forme 2.
2. Tourner la fermeture à baïonnette [C] conformément au marquage (env. 45°). La fermeture à baïonnette [C] s'emboîte de manière audible.
