MODE D'EMPLOI CACR-LE2-6-W60-V Festo
Les résistances du type VHPR sont des résistances à sécurité intrinsèque qui ont une puissance et une rigidité diélectrique très élevées. La série du type VHPR se caractérise par une résistance particulièrement forte aux impulsions. Sa forme compacte, ainsi que l'exécution des éléments de sortie, simplifient la fixation et le montage des éléments de la résistance lors de son utilisation. Le blindage complet assure une protection contre la saleté et contre un contact accidentel avec les parties sous tension.
Pour de plus amples informations, veuillez consulter la description générale de chaque groupe de produits.

| Type | VHPR 60 H/V UL | VHPR 80 H/V UL | VHPR 100 H/V UL | VHPR 120 H/V UL | VHPR 150 H/V UL | VHPR 200 H/V UL | VHPR 300 H/V UL | VHPR 400 H/V UL | VHPR 500 H/V UL | |

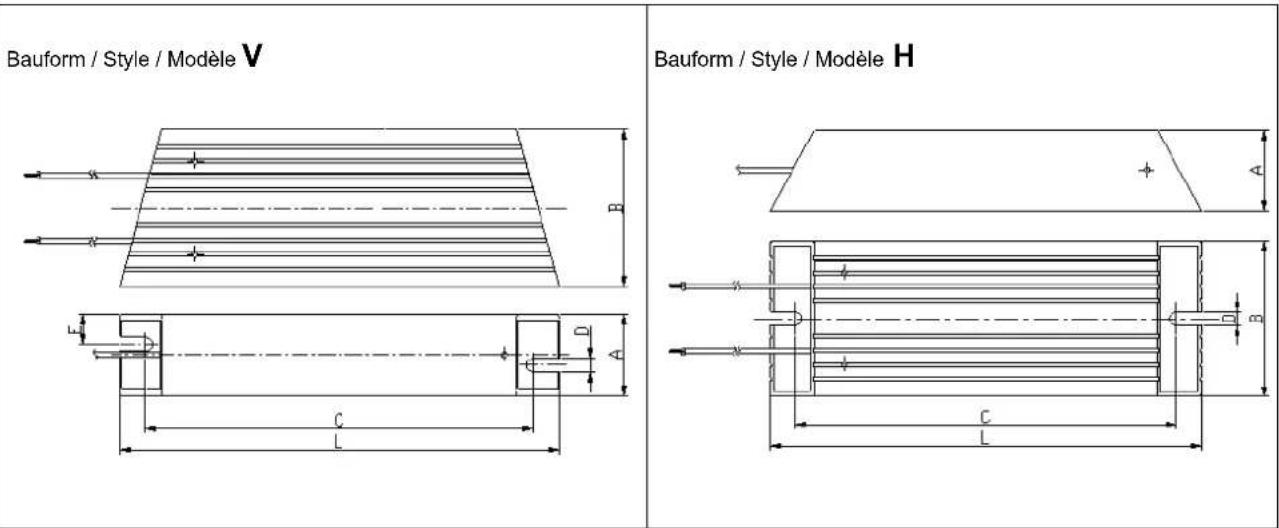

| Bauform | ||||||||||
| Style Modèle | H - horizontal V - vertikal | H / V | ||||||||
| Gehäuse | Al (eloxiert) | |||||||||
| Housing | Al (elox.) | |||||||||
| Boîtier | Al (élox.) | |||||||||
| Abmessungen in mm | L | 102 | 152 | 167 | 184 | 212 | 167 | 217 | 267 | 337 |
| Dimensions in mm | C^*)1 | 81 | 131 | 146 | 163 | 191 | 147 | 197 | 247 | 317 |
| Dimensions en mm | B^*)2 | 40 | 40 | 40 | 40 | 40 | 60 | 60 | 60 | 60 |
| A^*)2 | 21 | 21 | 21 | 21 | 21 | 31 | 31 | 31 | 31 | |
| D^*)3 | 4,3 | 4,3 | 4,3 | 4,3 | 4,3 | 5,3 | 5,3 | 5,3 | 5,3 | |
| E^*)2 | 8 | 8 | 8 | 8 | 8 | 11,5 | 11,5 | 11,5 | 11,5 | |
| Bevorzugte Einbaulagen | ![]() | |||||||||
| Preferred mounting position | ||||||||||
| Position de montage préférée | ||||||||||
Kundenspezifische Wünsche (Anschlüsse, Anzapfung/Netzwerk, Induktivität, Kapazität, thermische Überwachung u. a.) auf Anfrage.
On request: special desires of customer as leads, tap/circuit, inductivity, capacity, thermal control, etc.
Sur demande: désirs spécifiques du client tels que fils de sortie, prise/réseau, inductivité, capacité, contrôle thermique, etc.
*)1 - Toleranz : ± 3 mm, *)2 - Toleranz : ± 1 mm, *)3 - Toleranz : ± 0,1 mm
Bestellbeispiel:
Order designation:
Dans beaucoup d'applications, les résistances de la série VHPR 60 à VHPR 500 peuvent être chargées en service de courte durée. La charge de courte durée admissible peut être définie sur la base de la puissance continue à l'aide du facteur relatif de mise en circuit (fmc) et du facteur de surcharge (fs). Le fmc peut être calculé de la manière suivante :
$$ f m c = \frac {\text { Durée de fonctionnement (ton) }}{\text { Durée du cycle }} $$
Remarque : Les facteurs de surcharge se basent sur un temps de cycle de 120s – des temps de cycle plus courts sont admissibles.
Exemple de calculation :
$$ d c f = \frac {36 s}{120 s} = 0, 3 = 30 \% $$
$$ f m c = \frac {3 6 s}{120 s} = 0, 3 = 30 $$
Sur la base du graphique ou du tableau suivants, le facteur de surcharge ainsi que la puissance continue ou instantanée peuvent être définis.

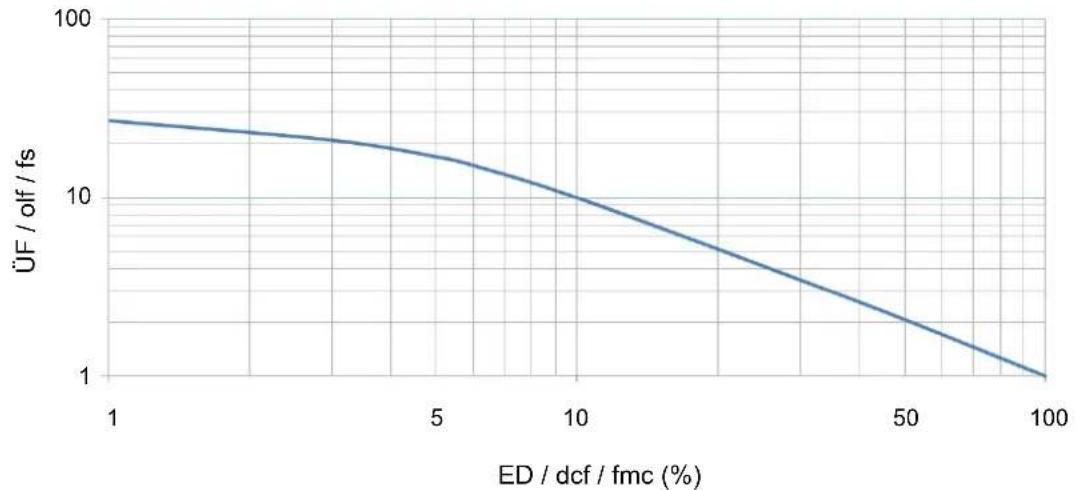

Facteur de surcharge (fs) en rapport avec le facteur de mise en circuit (fmc) pour une durée de cycle = 120 s

line
| ED / dcf / fmc (%) | ÜF / olf / fs | | ------------------ | ------------- | | 1 | ~30 | | 5 | ~20 | | 10 | ~10 | | 50 | ~3 | | 100 | ~1 || ED / dcf / fmc | 5% | 10% | 15% | 25% | 30% | 40% |
| ÜF / olf / fs | 17 | 10 | 6,0 | 4,0 | 3,4 | 2,6 |
Puissance instantanée / facteur de surcharge
La puissance continue et la puissance instantanée peuvent être calculées de la manière suivante :
$$ \begin{array}{c} \text {Puissance instantanée} \ \text {continuePuissance} \ \text {Facteur de surcharge (fs)} \end{array} $$
Exemple : cherché – puissance continue
donné – résistance avec une puissance instantanée de 2,0 kW pour 12 s et une durée de cycle totale de 120s
- Facteur de mise en circuit (fmc) : 12 s : 120 s x 100% = 10%
- Facteur de surcharge (fs) avec 10% fmc selon diagramme = 10
- Puissance continue = 2,0 kW divisé par 10 = 200 W
- Une résistance avec une puissance continue d'au moins 200 W (= modèle VHPR 200) est nécessaire !
Indication: Grâce à leur excellente stabilité aux pulsions de charge – jusqu'à 375 fois chaque volume – les résistances de la série VHPR sont particulièrement adaptées à des applications difficiles comme par exemple l'arrêt d'urgence de grandes masses centrifuges.
KRAH-Materialnummer: 107397
