ST122VGA - Convertisseur audio/vidéo StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur VGA automatique à 2 ports
Marque	StarTech.com
Modèle	ST122VGA
Catégorie	Commutateur vidéo VGA
Nombre de ports	3 (2 entrées VGA, 1 sortie VGA)
Résolution maximale	1920 x 1200 pixels
Commutation	Automatique (priorité P1/P2) et manuelle (bouton sélecteur)
Fonction EDID	Copie manuelle et sélection rotative (16 résolutions prédéfinies)
Indicateurs LED	2 LED pour l'état des ports (P1, P2)
Alimentation	5V DC, 1A, adaptateur secteur universel inclus
Tension d'entrée adaptateur	100~240V AC, 0.12A
Adaptateur secteur	Prises NA, UK, EU, Australie incluses
Chevilles murales	Incluses pour les adaptateurs
Format grand écran	Pris en charge
Conformité	FCC classe B
Garantie	2 ans
Support technique	www.startech.com/support
Entretien	Nettoyer avec un chiffon sec et non pelucheux. Débrancher avant nettoyage.
Réparabilité	Non réparable par l'utilisateur. Aucune pièce détachée disponible.
Contenu de l'emballage	Commutateur, adaptateur secteur, mode d'emploi

FOIRE AUX QUESTIONS - ST122VGA StarTech.com

Comment basculer entre les deux sources vidéo ?

Vous pouvez basculer en mode automatique (priorité P1/P2) ou en mode manuel en appuyant sur le bouton 'Manual Select Switch'.

Comment configurer la priorité automatique des ports ?

Réglez le commutateur 'Manual / Priority' sur P1 pour donner la priorité au port 1, ou sur P2 pour le port 2. Le commutateur basculera automatiquement vers le port prioritaire lorsqu'il est actif.

Comment copier manuellement l'EDID d'un écran ?

Réglez le commutateur rotatif EDID sur la position 1, débranchez l'écran non souhaité, puis appuyez et maintenez le bouton 'Manual Select Switch' pendant 3 à 5 secondes jusqu'à ce que la LED clignote en vert et rouge puis reste verte.

Que faire si la copie EDID échoue (LED rouge) ?

Si la LED reste rouge, vérifiez que l'écran est correctement connecté et allumé. Assurez-vous que l'écran prend en charge l'EDID/DDC. Répétez la procédure après avoir vérifié ces points.

Comment sélectionner manuellement une résolution EDID ?

Tournez le commutateur rotatif EDID sur la position correspondant à la résolution souhaitée (par exemple, position A pour 1920 x 1080). Reportez-vous au tableau des résolutions dans le manuel.

Quelles sont les résolutions prises en charge par le commutateur rotatif ?

Les résolutions incluent 1024x768, 1280x720, 1280x1024, 1366x768, 1440x900, 1600x900, 1600x1200, 1680x1050, 1920x1080, 1920x1200, 1920x1440, 2048x1152, et plus. Voir le tableau complet dans le manuel.

Quel adaptateur secteur utiliser ?

Utilisez l'adaptateur universel fourni (100~240V AC, 0.12A, sortie 5V DC, 1A). Il est compatible avec les prises NA, UK, EU et Australie.

Comment connecter l'appareil ?

Branchez vos sources VGA (PC, Blu-ray) aux ports d'entrée, reliez la sortie à un écran VGA, puis branchez l'adaptateur secteur. Allumez l'écran puis les sources.

Puis-je utiliser cet appareil avec un écran ou projecteur ?

Oui, le ST122VGA est conçu pour fonctionner avec tout affichage compatible VGA (téléviseur, projecteur, moniteur). La résolution maximale est de 1920x1200.

Que faire si la commutation automatique ne fonctionne pas ?

Vérifiez que le commutateur est bien réglé sur P1 ou P2, que les sources sont allumées et correctement connectées, et que l'alimentation est branchée. Essayez le mode manuel pour dépanner.

MODE D'EMPLOI ST122VGA StarTech.com

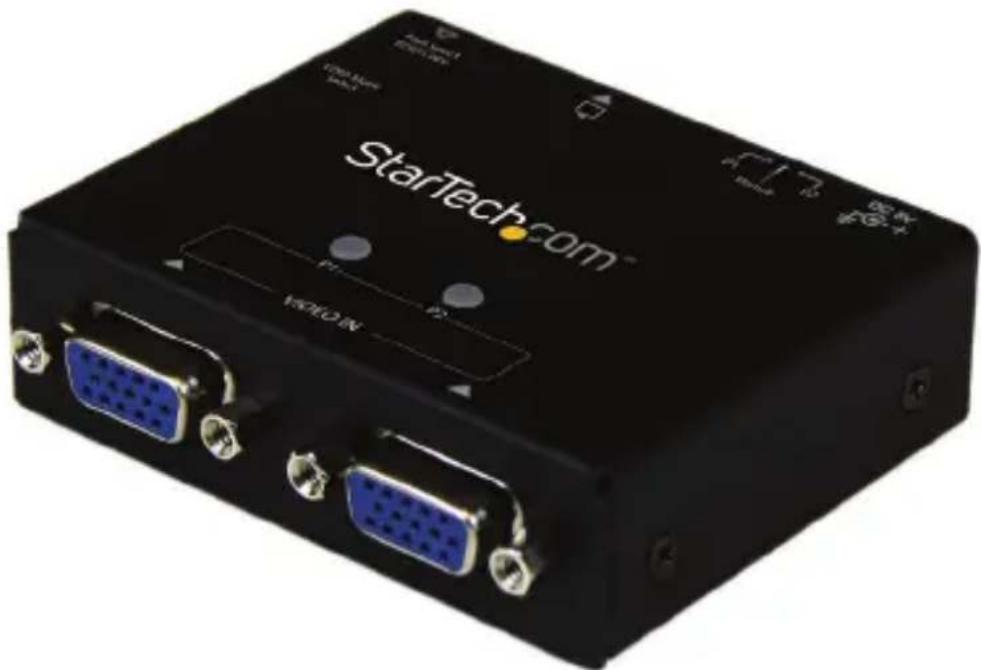

Commutateur Automatique à 2 ports VGA avec Émulateur EDID

ST122VGA

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Présentation du Produit......1

Vue de Face ....1

Vue d'Arrière....1

Introduction......2

Contenu de l'Emballage 2

Configuration Requise....2

Installation 2

Installation du Matériel....2

Utilisation du Matériel....2

Spécifications......5

Informations sur la Garantie ....6

Présentation du Produit

Vue de Face

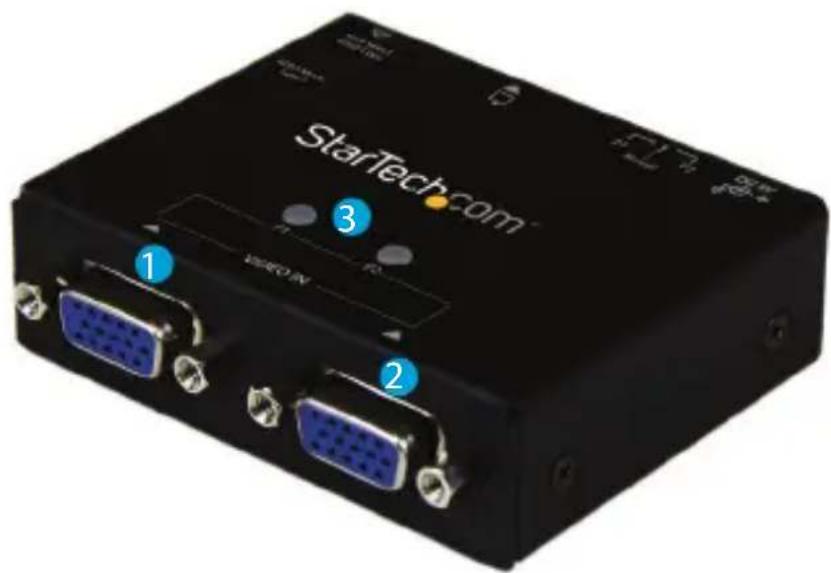

1. Port d'Entrée VGA #1
2. Port d'Entrée VGA #2
3. Indicateurs LED P1 & P2

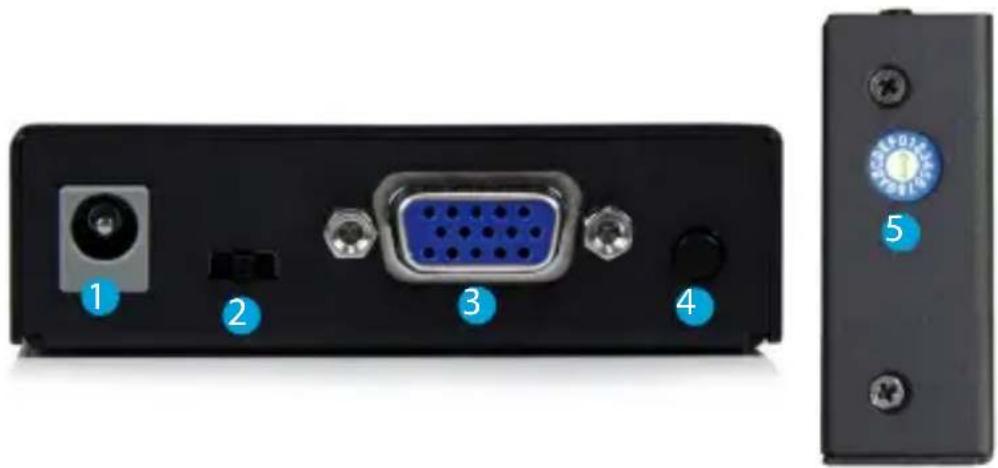

1. Port pour l'Adaptateur d'Alimentation
2. Commutateur : Manuel / Priorité
3. Port de Sortie VGA
4. Commutateur de Sélection Manuelle
5. Commutateur Rotatif EDID

1 2 3 4 5

StarTech.com

Introduction Contenu de l'Emballage

• Commutateur Vidéo VGA
- Adaptateur d'Alimentation Universel (Amérique du Nord/GB/EU)
- Mode d'Emploi

Configuration Requise

• 2 x dispositifs de source vidéo VGA (c'est-à-dire l'ordinateur, le lecteur Blu-ray)
• Dispositif d'affichage VGA activé (télévision, projecteur)
• 3 x câbles VGA M/M, (2) pour 2 dispositifs d'entrée et (1) pour 1 dispositif de sortie.

Installation

Installation du Matériel

Remarque: Avant de commencer l'installation, s'il vous plaît assurez-vous que le ST122VGA, et toutes les périphériques d'entrées et sortie vidéo ont été misent hors tension.

1. Dans le Port de Sortie VGA du ST122VGA, connectez un câble VGA M/M (non inclus dans l'emballage), au port entrée VGA du périphérique d'affichage compatible avec VGA (c'est-à-dire la télévision, projecteur).
2. Depuis les Ports d'entrée VGA, de vos périphériques vidéo source avec entrée VGA activée (par exemple ordinateur, Blu-ray) (vous pouvez brancher jusqu'à 2), connectez un câble VGA M/M (non inclus dans l'emballage), aux Ports d'Entrée Vidéo du ST122VGA.
3. À partir d'une prise murale disponible, branchez l'adaptateur d'Alimentation (fourni dans l'emballage) au Port (pour l'adaptateur d'alimentation) du ST122VGA.
4. Allumez le périphérique d'affichage, suivi par les dispositifs de source vidéo.

Utilisation du Matériel

1. Sélection Automatique du Port

Vous pouvez accéder à la fonction de commutation automatique en réglant soit, "Manual / Priority Switch" (Commutation Manuelle / Prioritaire), soit, "P1" ou "P2". Ceci vous permettra de basculer automatiquement entre les sources vidéo simplement en les mettant hors tension et basculer sur les périphériques connectés, par la priorisation des ports.

Lorsque "P1" est sélectionné, le "VGA Input Port 1" ("Port d'Entrée VGA 1") sera automatiquement activé lorsque le dispositif connecté est activé et le "VGA Input Port 2" ("Port d'Entrée VGA 2") sera automatiquement activé, lorsque le dispositif soit éteint.

Lorsque "P2" est sélectionné le "VGA Input Port 2" ("Port d'Entrée VGA 2") sera automatiquement activé lorsque le dispositif connecté est activé et le "VGA Input Port 1" ("Port d'Entrée VGA 1") sera automatiquement activé, lorsque le dispositif soit éteint.

Si la source VGA active est éteinte, débranchée ou autrement perdue, le commutateur sélectionnera automatiquement le suivant signal VGA disponible de la sortie de priorité. En conséquence, il est une bonne idée de prioriser les périphériques connectés, basés sur la fréquence d'utilisation. Le périphérique utilisé la plupart de temps doit être branchée sur les ports non prioritaires.

Par Exemple :

Si vous regardez habituellement la TV via votre Câble ou Décodeur Satellite, mais parfois vous regardez des films sur votre lecteur Blu-ray, vous pouvez connecter votre décodeur au “Port Entrée VGA #2” et sélectionnez “P1” sur le commutateur. Puis connectez votre lecteur Blu-ray au Port Entrée VGA #1. Lorsque le lecteur Blu-ray est allumé pour regarder un film, la ST122VGA basculera automatiquement vers le lecteur Blu-ray. Quand le film est terminé, éteignez tout simplement votre lecteur Blu-ray et le ST122VGA reviendra automatiquement vers votre décodeur.

2. Sélection du Port de Façon Manuelle

En réglant le commutateur sur "Manuel", à l'aide du "Sélecteur Manuel" (Manuel Select Switch), vous pourriez basculer entre les appareils sources vidéo.

a. Appuyez sur le bouton "Manual Select Switch" (Sélecteur Manuel) pour basculer entre l'entrée VGA des dispositifs 1 et 2.
b. Les indicateurs LED P1 & P2 seront allumé indiquant qu'ils ont été sélectionnés comme sources vidéo.

3. Copier avec EDID

L'EDID permet d'obtenir, à la source vidéo, le signal idéal pour l'affichage vidéo. La Fonction "Copier avec EDID" ("EDID Copy") du ST122VGA, assure que l'EDID continue active à travers le commutateur. Cette fonction permet au système de choisir le meilleur signal EDID de la part des écrans connectés.

a. Réglez le "Rotary Switch EDID" (Commutateur Rotatif EDID) sur le côté de l'unité 1.
b. Débranchez le moniteur qui n'a pas le signal EDID / DDC que vous désirez. Laissez connecté l'écran lequel vous avez choisi pour copier le signal EDID / DDC.
c. Assurez-vous que l'Adaptateur d'Alimentation est branché depuis une Prise Murale CA au Port d'Alimentation.

d. Pendant 3 à 5 secondes, appuyez et maintenez le "Sélecteur Manuel" ("Manuel Select Switch") jusqu'à ce que la LED clignote en vert.
e. La LED clignote en rouge et vert alternativement et puis s'allume vert indiquant la copie EDID / DDC a réussi.

Remarque : Si à la fin la LED s'allume en rouge, cela indique un échec de copie EDID. Cela peut signifier que le moniteur n'est pas correctement connecté, l'écran n'est pas allumé ou les données EDID / DDC ne sont pas disponibles sur cet écran. Une fois que vous avez vérifié les connexions et assuré que le moniteur est sous tension, répétez les étapes a) à c).

4. Définir l'EDID de Façon Manuel

Pour les affichages qui ne supportent pas EDID, vous pouvez définir manuellement le signal EDID à l'aide du cadran rotatif, qui est sur l'appareil. Tourner manuellement le cadran pour le faire correspondre à a la résolution de sortie que vous désirez. Prenez comme référence le tableau ci-dessous.

0 AUTOMATIQUE (AUTO)

1 L'utilisateur Enregistre l'EDID (De Façon Manuelle)

2 1024 x 768

3 1280 x 720

4 1280 x 1024

5 1366 x 768

6 1440 x 900

7 1600 x 900

8 1600 x 1200

9 1680 x 1050

A 1920 x 1080

B 1920 x 1200

C 1920 x 1440

D 2048 x 1152

E Réservé pour (1024 x 768)

F Réservé pour (1024 x 768)

Spécifications

Nombre de Ports 3
Port d'Entrée VGA
Port de Sortie VGA
Résolution Numérique Maximale 1920x1200
Format Grand Écran Pris en Charge Oui
Adaptateur Universel Oui
Chevilles Murales Inclus	Amérique du Nord, EU, GB, Australie
Adaptateur d'Alimentation Inclus Oui
Tension d'Entrée 100~240V
Courant d'Entrée 0.12 A
Tension de Sortie 5 CC V
Courant de Sortie 1 A

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
