Type de produit	Kit d'extension LAN VDSL sur paire unique
Marque	StarTech.com
Modèle	110VDSLEXTEU
Dimensions	95,5 mm x 72,0 mm x 22,0 mm
Alimentation	12 VDC, 1 A
Consommation maximale	4,2 W
Interface LAN	RJ-45 10/100 Base-T, Auto-Négociation, Auto-MDI/MDI-X
Interface VDSL	RJ-45, codage DMT, conforme ITU-T G.993.1/993.2
Nombre de commutateurs DIP	4 positions
Indicateurs LED	LAN : ACT/LNK, 10/100 Mbps, Half/Full Duplex ; VDSL : Power On/Off, CO/CPE, Idle/Trained/Link
Normes	IEEE 802.3/802.3u/802.3x
Contenu de l'emballage	2 unités 110VDSLEXT, 2 câbles RJ-45 à VDSL, 2 adaptateurs secteur, 1 manuel
Fonctions principales	Extension de réseau LAN sur paire unique, modes CO/CPE, protection anti-surtension
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser l'adaptateur secteur fourni ; ne pas exposer à l'humidité
Pièces détachées	Adaptateur secteur (12V, 1A) ; câbles RJ-45
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support technique
Informations générales	Garantie 2 ans

FOIRE AUX QUESTIONS - 110VDSLEXTEU StarTech.com

Comment installer le kit d'extension LAN 110VDSLEXTEU ?

Installez une unité en mode CO (commutateur DIP 1 en OFF) et l'autre en mode CPE (DIP 1 en ON). Branchez l'adaptateur secteur, puis connectez un câble RJ-45 de l'unité à vos périphériques Ethernet. Configurez les commutateurs DIP 2 à 4 si nécessaire.

Quelle est la différence entre les modes CO et CPE ?

Le mode CO (Central Office) est utilisé pour l'extrémité centrale et le mode CPE (Customer Premise Equipment) pour l'extrémité distante. Le commutateur DIP 1 détermine le mode : OFF pour CO, ON pour CPE.

Comment configurer les commutateurs DIP ?

Le commutateur DIP 1 sélectionne le mode CO/CPE. DIP 2 choisit entre mode Interleave (OFF) ou Fast (ON) pour la protection contre les parasites. DIP 3 sélectionne le mode Symétrique (OFF) ou Asymétrique (ON). DIP 4 règle le ratio SNR : OFF pour 9 dB, ON pour 6 dB.

Que signifient les voyants LED ?

Les LED LAN indiquent l'activité (clignotant), la vitesse (100 Mbps allumé, 10 Mbps éteint) et le duplex (Full allumé, Half éteint). Les LED VDSL indiquent l'alimentation, le mode (CO/CPE) et l'état de la liaison (Idle/Trained/Link).

Quelle est la distance maximale de transmission ?

La distance maximale dépend de la qualité de la ligne et du mode de transmission. En général, le VDSL peut atteindre jusqu'à 1,5 km sur une paire de cuivre de bonne qualité, mais les performances peuvent varier.

Puis-je utiliser un câble téléphonique standard ?

Oui, le kit utilise une paire unique de fils, comme une ligne téléphonique standard. Les connecteurs RJ-45 sont utilisés mais seules les broches 3 et 4 sont actives pour le signal VDSL.

Ce kit est-il compatible avec les routeurs classiques ?

Oui, le kit se connecte à n'importe quel périphérique Ethernet standard via le port RJ-45 LAN (10/100 Base-T). Il fonctionne comme un pont Ethernet transparent.

Comment réinitialiser l'appareil ?

Il n'y a pas de bouton de réinitialisation. Pour restaurer les paramètres par défaut, mettez tous les commutateurs DIP en position OFF (haut) et redémarrez l'appareil en débranchant puis rebranchant l'alimentation.

Que faire si la liaison VDSL ne s'établit pas ?

Vérifiez que les unités sont correctement configurées (une en CO, l'autre en CPE). Assurez-vous que la paire de fils est continue et sans défaut. Essayez de réduire le débit en modifiant les commutateurs DIP 2, 3 ou 4 pour améliorer la stabilité.

Quelle est la garantie de ce produit ?

Le produit est couvert par une garantie de 2 ans contre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support technique StarTech.com.

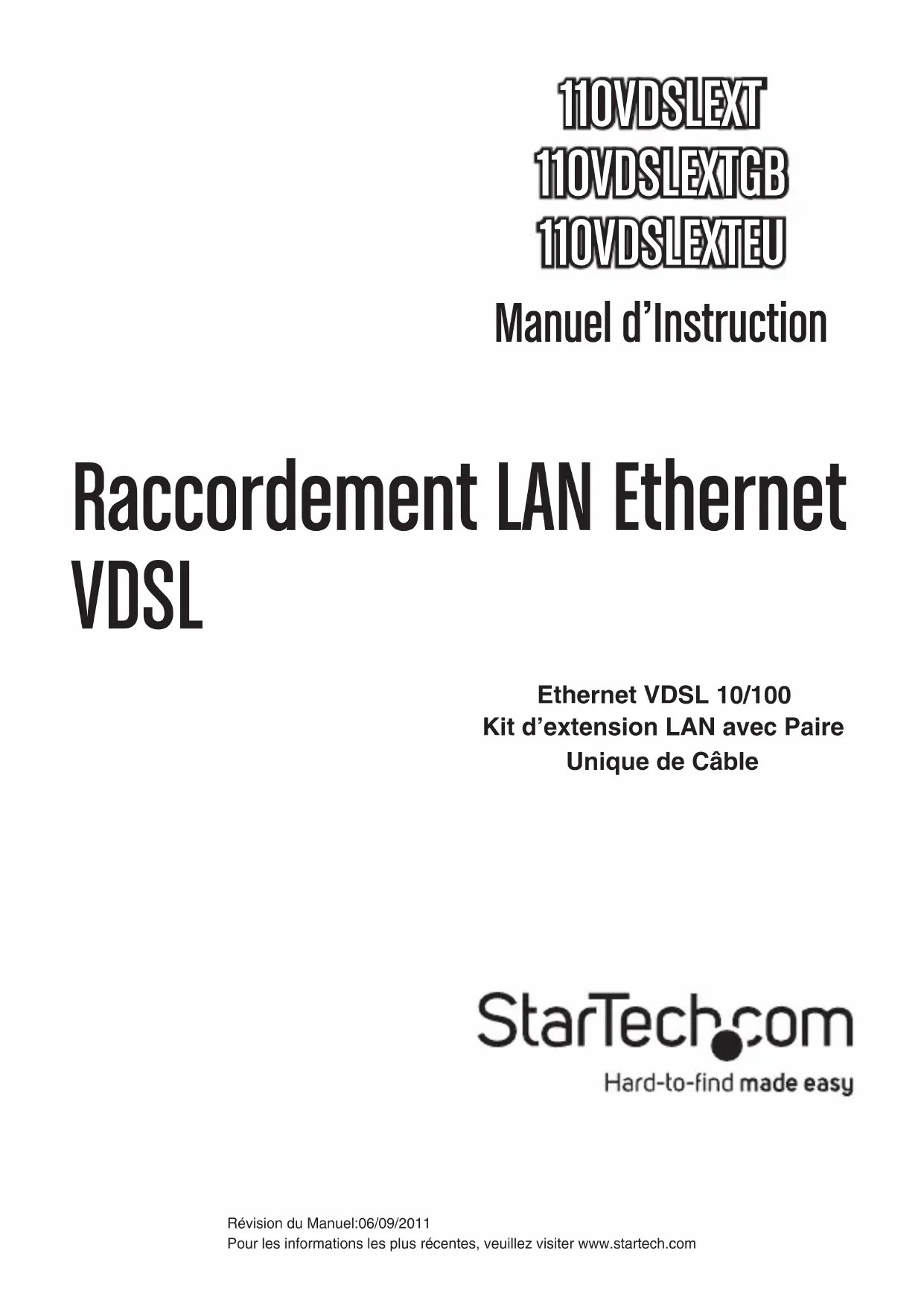

MODE D'EMPLOI 110VDSLEXTEU StarTech.com

Kit d'extension LAN avec Paire

Unique de Câble

StarTech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction 1

Contenu de l'emballage ....1

Installation .... 1

Installation du Matériel ....1

Fonctionnement ...... 2

Affichages LED 2

Configuration des commutateurs DIP ....2

Architecture du Connecteur ....5

Spécifications 6

Support Technique 7

Informations sur la Garantie .... 7

Introduction

Contenu de l'Emballage

• 2 x Unités 110VDSLEXT/GB/EU
• 2 x Câble RJ-45 à VDSL
• 2 x Adaptateurs Secteur
• 1 x Manuel d'Instruction

Installation

Installation du Matériel

1. Installez l'une des unités 110VDSLEXT / GB / EU avec les quatre commutateurs DIP sur la position haute (OFF). Cela place l'unité en mode CO.
2. Installer la deuxième unité 110VDSLEXT / GB / EU avec les commutateurs DIP 2 à 4 mis sur la position haute (OFF) et le commutateur 1 DIP sur la position basse (ON). Cela place l'unité en mode CPE.
3. Branchez l'adaptateur secteur DC dans le port du panneau arrière de l'unité, puis sur une prise secteur disponible.
4. Optional: Configure DIP switches 2 through 4 as necessary (see DIP Switch Settings section). Leave DIP switch 1 alone, as one unit should always be set to CO mode while the other is CPE mode.
5. Branchez un câble Ethernet RJ45 au port RJ45 sur les unités 110VDSLEXT / GB / EU. Branchez l'autre extrémité du câble sur vos périphériques Ethernet.
6. Facultatif: Configurez les commutateurs DIP 2 à 4 si nécessaire (voir la section Paramètres des commutateurs DIP). Laissez le commutateur DIP 1 en mode seul, étant donné qu'une unité doit toujours être configurée en mode CO pendant que l'autre fonctionne en mode CPE.

Fonctionnement

Affichages LED

Affichage LED LAN

LED Clignotant ON OFF
1 Activité Connecté Non Connecté
2 - 100 Mbps 10 Mbps
3 - Full Duplex Half duplex

Affichage LED VDSL

LED Clignotant ON OFF
1	Activité	Appareil Alimenté	Appareil non Alimenté
2	-	Mode CPE Mode CO
3	Lent : Repos Rapide : Training	Connecté Hors ligne

Configuration des commutateurs DIP

Le 110VDSLEXT / GB / UE dispose d'un commutateur DIP à 4 positions pour la configuration Side, Side, Channel, Rate Limit, et SNR.

Broche 1 - Commutateur CPE, CO

OFF: Si la broche 1 est en position OFF, le 110VDSLEXT / GB / EU fonctionnera en mode Central Office (CO).

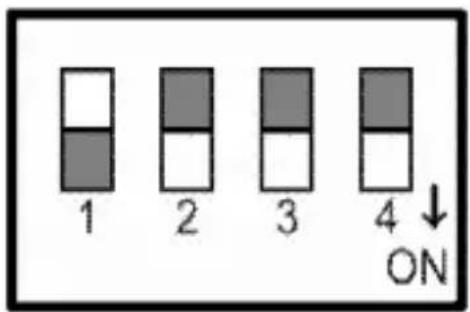

ON: Si la broche 1 est en position ON, le 110VDSLEXT / GB / EU fonctionnera en mode Customer Premise Equipment (CPE).

1 2 3 4 ON

Broche 2 - Protection Parasite Entrelacement

1 2 3 4 ON

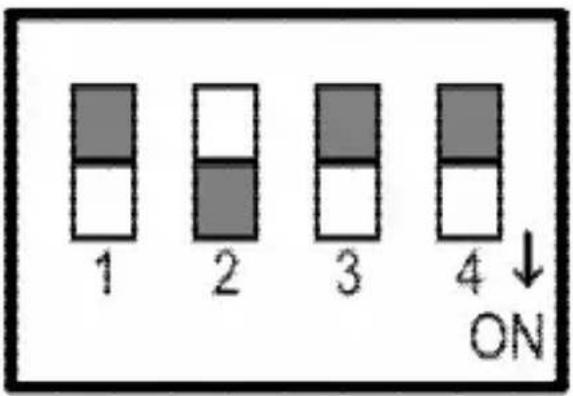

OFF: Si la broche 2 est en position OFF, le 110VDSLEXT / GB / EU fonctionnera en mode Interleave, avec une protection de la communication pour un maximum de 250 ms de parasite impulsionnel avec une latence inférieure à 6 ms

ON: Si la broche 2 est en position ON, le 110VDSLEXT / GB / EU fonctionnera en mode Rapide (Fast), avec des transmissions directes de données pour moins de 1 ms de latence.

Broche 3 - Planification des bandes

1 2 3 4 ON

OFF: Si la broche 3 est en position OFF, le 110VDSLEXT / GB / EU fonctionnera en mode Symétrique, avec les transmissions aval et amont fonctionnant sur la planification de bande G.997.

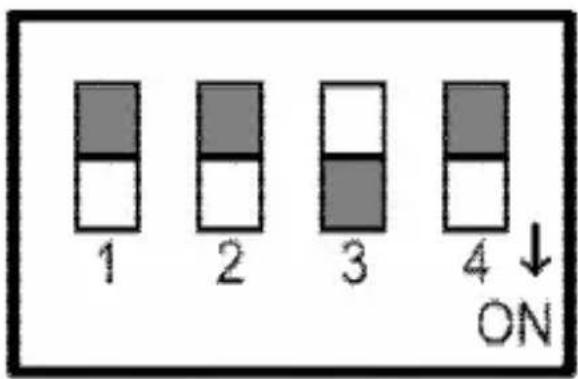

ON: Si la broche 3 est en position ON, le 110VDSLEXT / GB / EU fonctionnera en mode Asymétrique, avec des transmissions asymétriques à courte portée fonctionnant sur la fréquence de ligne la plus élevée possible

Pin 4 - Protection Générale

1 2 3 4 ON

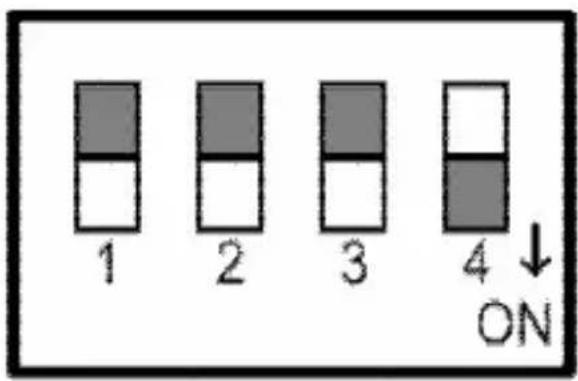

OFF: Si la broche 4 est en position OFF, le 110VDSLEXT / GB / EU fonctionnera avec un ratio SNR allant jusqu'à 9 dB.

ON: Si la broche 4 est en position ON, le 110VDSLEXT / GB / EU fonctionnera avec un ratio SNR allant jusqu'à 6 dB.

Architecture du Connecteur

Port Ethernet

Numéro de Broche	Affectation (MDI-X)
1	RX+; Receive data +
2	RX-; Receive data -
3	TX+; Transmit data +
4	Non utilisé
5	Non utilisé
6	TX-; Transmit Data -
7	Non utilisé
8	Non utilisé

Port VDSL

Numéro de Broche Affectation (MDI-X)
1	Non utilisé
2	Non utilisé
3	ANALOG Input/Output
4	ANALOG Input/Output
5	Non utilisé
6	Non utilisé
7	Non utilisé
8	Non utilisé

Spécifications

	110VDSLEXT110VDSLEXTGB110VDSLEXTEU
Interface LAN	connecteur RJ-45Conforme à IEEE802.3/802.3u/802.3x10/100 Base-T Auto-Negotiation, Auto-MDI/MDI-X
Interface VDSL	connecteur RJ-45Codage DMTConforme à ITU-TG993.1/993.2Protection anti-surtension
Commutateur DIP	4 positions
LED	LAN: ACT/LNK, 10/100 Mbps,Half/Full DuplexVDSL: Power On/Off, CO/CPE,Idle/Trained/Link
Alimentation	12VDC, 1A output, jack 3.5mm
Consommation	4.2 Watt maximum
Dimensions	95.5 mm x 72.0 mm x 22.0 mm

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
