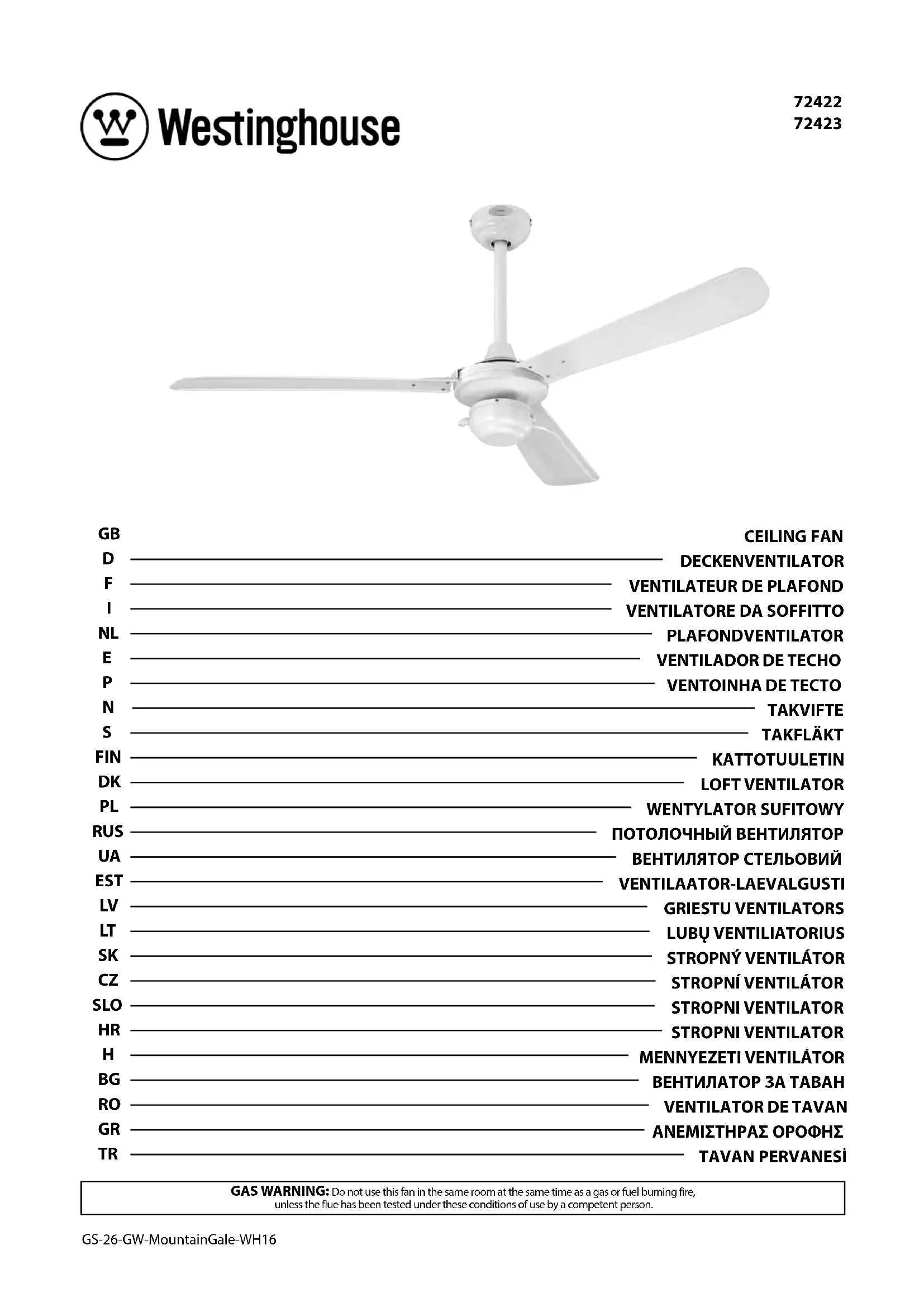

72422 - Ventilateur WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur WESTINGHOUSE 72422, diamètre de 132 cm, 3 vitesses de fonctionnement, moteur silencieux.
Utilisation	Idéal pour un usage domestique, peut être utilisé dans les salons, chambres ou bureaux.
Maintenance et réparation	Nettoyage régulier des pales et du moteur recommandé, vérification des connexions électriques.
Sécurité	Conforme aux normes de sécurité, ne pas utiliser en extérieur, éloigner des sources d'eau.
Informations générales	Garantie de 2 ans, pièces de rechange disponibles, consommation énergétique efficace.

FOIRE AUX QUESTIONS - 72422 WESTINGHOUSE

Comment puis-je installer le ventilateur WESTINGHOUSE 72422 ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Il est recommandé de couper l'alimentation électrique avant de commencer l'installation.

Le ventilateur fait du bruit lorsqu'il fonctionne. Que puis-je faire ?

Vérifiez que toutes les vis sont bien serrées et que le ventilateur est correctement équilibré. Si le bruit persiste, vérifiez les pales pour s'assurer qu'il n'y a pas d'obstacles.

Le ventilateur ne fonctionne pas du tout. Que dois-je vérifier ?

Vérifiez d'abord que l'interrupteur est en position ON. Assurez-vous également que le ventilateur est correctement branché et que le fusible n'est pas sauté.

Comment nettoyer les pales du ventilateur ?

Utilisez un chiffon doux et humide pour essuyer les pales. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Puis-je utiliser le ventilateur WESTINGHOUSE 72422 à l'extérieur ?

Non, ce ventilateur est conçu pour un usage intérieur uniquement. L'utilisation à l'extérieur pourrait endommager le moteur et annuler la garantie.

Où puis-je trouver des pièces de rechange pour le ventilateur ?

Les pièces de rechange peuvent être commandées auprès du fabricant ou de revendeurs agréés. Vérifiez le site web de WESTINGHOUSE pour plus d'informations.

Comment puis-je régler la vitesse du ventilateur ?

Utilisez le contrôleur de vitesse intégré, s'il est disponible, ou réglez la vitesse via l'interrupteur mural si votre modèle en est équipé.

Le ventilateur a une odeur étrange lorsque je l'allume. Que faire ?

Une odeur de brûlé peut indiquer un problème avec le moteur. Éteignez immédiatement le ventilateur et contactez un professionnel pour le faire examiner.

Quel est le diamètre des pales du ventilateur WESTINGHOUSE 72422 ?

Le diamètre des pales de ce modèle est de 132 cm.

MODE D'EMPLOI 72422 WESTINGHOUSE

OUTILS NECESSAIRES Tournevis Philips • Coupe-fils • Pinces • Escabeau

1. Soyez prudent. Lisez toutes les instructions avant de commencer l’installation.

2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l’aide d’un interrupteur

bi-polaire équipé de deux ouvertures de 3 mm.

3. Le ventilateur doit être installé uniquement par un électricien qualifié.

4. La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou

5. Veillez à toujours conserver la distance entre la lampe et des matériaux inflammables

(rideaux, mur, etc.) comme l’indique le pictogramme.

6. Assurez-vous que le ventilateur est solidement attaché au plafond.

7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du

ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d’installation choisi permet au ventilateur de tourner librement.

9. ATTENTION ! Conformément aux dispositions de sécurité européennes, il est interdit de

ré-installer le ventilateur par la tige de suspension, après avoir effectué le montage encastré, afin d’éviter le risque de blessures graves. Pour toute question concernant ce règlement de sécurité important, veuillez consulter les dispositions réglementaires locales.

10. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu’un feu au gaz ou au

pétrole, à moins que le combustible soit testé dans ces conditions d’utilisation par un technicien qualifié.

11. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant

de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d’une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l’utilisation de l’appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l’appareil. Le nettoyage et l’entretien ne pourra être effectué par des enfants seulement sous surveillance.

12. Utilisable à l’intérieur et à l’extérieur.

13. Assurez-vous que l’abat-jour est bien fixé pendant l’utilisation du produit.

14. Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon

nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.

15. Utilisable à l’intérieur et à l’extérieur.

16. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant, ses agents

de maintenance ou toute autre personne ayant les mêmes qualifications afin d’éviter tout danger.

17. L’entrée de l’appareil doit être utilisée avec un connecteur approprié pour le raccordement

électrique. L’entrée de l’appareil doit posséder au moins le même degré de protection contre l’humidité que celui de l’appareil. ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES :

Marron L Jaune/vert terre Neutre Phase Du ventilateur: De la maison:

L’INTERRUPTEUR A CHAINE

Fonctionnement Mettez le ventilateur en marche et vérifiez son fonctionnement. L’interrupteur à chaîne commande les vitesses du ventilateur de la façon suivante : lorsque vous tirez 1 fois sur la chaîne, le ventilateur fonctionne au niveau le plus fort. Lorsque vous tirez 2 fois sur la chaîne, le ventilateur fonctionne au niveau moyen. Lorsque vous tirez 3 fois sur la chaîne, le ventilateur fonctionne au niveau le plus faible et lorsque vous tirez 4 fois sur la chaîne, le ventilateur s’arrête. L’utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L’interrupteur à glissière commande la direction et la marche avant ou arrière. Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d’une montre. Une circulation d’air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable. Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d’une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable. REMARQUE : Fermez et attendez que le ventilateur s’arrête avant de changer la position de l’interrupteur à glissière. Entretien 1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu’ils sont fixés solidement. 2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N’utilisez pas d’eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d’électrocution. 3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d’éviter d’égratigner le fini. Le recouvrement est scellé d’un verni afin de réduire au minimum la décoloration ou les ternissures. 4. Il n’est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente. PROBLÈME

1. Le ventilateur ne

2. Le ventilateur est

3. Le ventilateur oscille:

GUIDE DE DéPANNAGE Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n’essayez pas d’effectuer des réparations électriques vous-mêmes. SOLUTION PROPOSéE

1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.

2. Vérifiez les raccordements des fils au bloc de connexions effectués lors des étapes 4 de l’installation.

ATTENTION : Assurez-vous que l’alimentation électrique principale est coupée.

3. Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne

fonctionne pas lorsque l’interrupteur se trouve au milieu.

4. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N’essayez pas de réparer les

raccordements électriques intérieurs vous-mêmes.

1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées (mais non excessivement).

2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.

3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à

semi-conducteurs. N’UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.

4. Allouez une période de rodage de 24 heures. La plupart des bruits provenant d’un nouveau ventilateur

disparaîtront après cette période de rodage. Toutes les pales sont pesées et regroupées en fonction de leur poids. Les mesures suivantes sont destinées à éliminer la plupart de prob- lèmes d’oscillation. Regardez si le ventilateur oscille après chaque étape.

1. Assurez-vous que toutes les pales sont bien vissées dans les supports de pales.

2. Assurez-vous que les supports de pales sont bien fixés au moteur.

3. Assurez-vous que le chapeau et le support de montage sont fermement attachés à la solive de plafond.

4. Si la pale continue à osciller, essayez de substituer une pale par une autre (pale adjacente) afin de

redistribuer le poids et d’assurer un fonctionnement plus uniforme.GS-26-GW-MountainGale-WH16
