72206 - Ventilateur WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Marque	Westinghouse
Modèle	72206
Type de produit	Ventilateur de plafond avec kit lumineux
Usage	Intérieur
Indice de protection	IP20
Hauteur minimale d'installation	2,3 m (distance entre les pales et le sol)
Diamètre des pales	132 cm (52 pouces)
Poids maximum supporté par la plaque de fixation	15,9 kg
Alimentation	220-240 V, 50/60 Hz
Type d'interrupteur requis	Interrupteur bipolaire avec ouverture de contact de 3 mm
Variateur de vitesse	Non compatible (ne pas utiliser de gradateur)
Vitesses	3 vitesses (faible, moyen, fort) + arrêt
Inversion de sens	Oui (été/hiver) par interrupteur à glissière
Télécommande	Oui, incluse, avec piles AA (2×)
Type d'ampoules	Non fournies (compatible avec ampoules standards E27)
Matériau des pales	Bois verni
Entretien	Nettoyer avec une brosse douce ou un chiffon non pelucheux ; ne pas utiliser d'eau
Lubrification	Non nécessaire (moteur avec roulements lubrifiés à vie)
Installation	Réservée à un électricien qualifié
Environnement	Ne pas jeter avec les déchets ménagers ; recycler selon les réglementations locales

FOIRE AUX QUESTIONS - 72206 WESTINGHOUSE

Quelle est la hauteur minimale d'installation du ventilateur ?

La hauteur entre les pales et le sol doit être d'au moins 2,3 mètres.

Puis-je utiliser un variateur de vitesse classique avec ce ventilateur ?

Non, n'utilisez jamais un interrupteur à gradation (variateur) pour contrôler la vitesse. Utilisez uniquement la télécommande fournie ou un interrupteur bipolaire adapté.

Comment inverser le sens de rotation du ventilateur ?

Arrêtez le ventilateur, puis basculez l'interrupteur à glissière situé sur le moteur : vers le bas pour l'été (sens antihoraire, effet rafraîchissant), vers le haut pour l'hiver (sens horaire, redistribution de l'air chaud).

Que faire si le ventilateur ne démarre pas ?

Vérifiez les fusibles ou le disjoncteur, puis les connexions électriques. Assurez-vous que l'interrupteur de sens n'est pas en position médiane. Si le problème persiste, contactez un électricien qualifié.

Le ventilateur fait du bruit, que faire ?

Serrez les vis du moteur et des supports de pales (sans excès). Accordez un rodage de 24 heures : certains bruits disparaissent après cette période. N'utilisez pas de variateur électronique.

Le ventilateur oscille, comment y remédier ?

Vérifiez la fixation du support de montage au plafond. Assurez-vous que les supports de pales sont bien serrés. Si nécessaire, intervertissez des pales adjacentes pour rééquilibrer le poids.

Comment nettoyer le ventilateur ?

Utilisez un chiffon non pelucheux ou une brosse douce. N'utilisez pas d'eau ni de produits abrasifs, car cela pourrait endommager le moteur ou le bois.

Puis installer le ventilateur dans une salle de bains ?

Non, ce ventilateur est classé IP20 et est conçu pour un usage intérieur sec. Ne l'installez pas dans une pièce humide comme une salle de bains.

L'éclairage ne fonctionne pas, que vérifier ?

Assurez-vous que les ampoules sont bien vissées et fonctionnelles. Vérifiez qu'elles sont du type compatible (E27). Si le problème persiste, consultez un électricien.

Comment remplacer les piles de la télécommande ?

Ouvrez le compartiment à l'arrière de la télécommande et insérez deux piles AA en respectant la polarité. Refermez le couvercle.

MODE D'EMPLOI 72206 WESTINGHOUSE

1. Soyez prudent. Lisez toutes les instructions avant de commencer l'installation.
2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l'aide d'un interrupteur bi-polaire équipé de deux ouvertures de 3 mm.
3. Le ventilateur doit être installé uniquement par un électricien qualifié.
4. La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.
5. ⬆-0.5m-¶ Veillez à toujours conserver la distance entre la lampe et des matériaux inflammables (rideaux, mur, etc.) comme l'indique le pictogramme.
6. Assurez-vous que le ventilateur est solidement attaché au plafond.
7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du ventilateur.
8. ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d'installation choisi permet au ventilateur de tourner librement.
9. ATTENTION ! Conformément aux dispositions de sécurité européennes, il est interdit de ré-installer le ventilateur par la tige de suspension, après avoir effectué le montage encastré, afin d'éviter le risque de blessures graves. Pour toute question concernant ce règlement de sécurité important, veuillez consulter les dispositions réglementaires locales.
10. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu'un feu au gaz ou au pétrole, à moins que le combustible soit testé dans ces conditions d'utilisation par un technicien qualifié.
11. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d'une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l'utilisation de l'appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne pourra être effectué par des enfants seulement sous surveillance.
12. Peut être utilisé à l'intérieur.
13. Avant de démonter l'ensemble d'éclairage, assurez-vous que le raccordement au réseau est débranché. Vous ne pouvez brancher l'appareil au réseau qu'après avoir terminé l'installation.
14. Il ne faut pas retirer l'abat-jour de l'ampoule lorsque l'appareil est branché à l'alimentation électrique. L'abat-jour agit en guise de protection contre l'ampoule halogène à haute tension.
15. On ne peut remplacer l'ampoule que lorsque l'élément d'éclairage s'est refroidi et après avoir débranché l'appareil du circuit principal.
16. Assurez-vous que l'abat-jour est bien fixé pendant l'utilisation du produit.
17. Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.
18. IP20 Le ventilateur et conçu pour utilisation en intérieur. Il n'est pas prévu pour être installé dans une salle de bains ou toute autre zone humide. Veuillez à vous assurer que la lampe n'entre pas en contact avec l'eau.

OUTILS NECESSAIRES

Tournevis Philips

- Coupe-fils

- Pinces

- Escabeau

NOTE SULLA SICUREZZA

LEGGERE E CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI:

F Déballez le ventilateur avec précaution et assurez-vous qu'il ne manque aucune pièce. Mettez l'interrupteur de la boîte à fusibles en position « OFF » afin d'éviter le risque d'électrocution.

F Desserrez sans les retirer les vis au fond de la coupole. Retirez l'étrier de fixation de la coupole.

F Percez deux trous de montage dans la solive de plafond et attachez solidement le support de montage au plafond à l'aide des rondelles et des vis à bois fournies. La plaque de fixation doit supporter le poids d'un appareil d'au moins 15,9 kg. REMARQUE – Procédez avec précaution en cas de fixation à un plafond en béton. Afin d'éviter tout risque, des vis et des fiches de plastique ou des ancres plus solides que celles fournies avec le produit peuvent être nécessaires pour l'installation sur ce type de plafond.

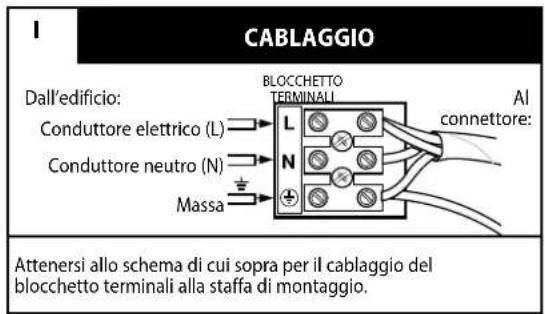

F RACCORDEMENT De la résidence : Sous tension (L) Neutre (N) Mise à la terre BLOC DE CONNEXIONS L N + - Vers le connecteur : Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus.

F Retirez le serre-câble (2) et la tige transversale (1) de la tige inférieure. Dévissez la vis de pression de la balle (3) jusqu'à ce que la balle glisse librement le long de la tige inférieure. Ne pas retirer le fil de mise à la terre (4) du support sphérique de la tige de suspension. Faites glisser la balle de la tige inférieure vers le bas, de façon à ce que la tige transversale apparaisse (5). Ne pas retirer la balle complètement. Retirez la tige transversale et réservez-la.

F Faites passer la tige inférieure par la garniture et la couverture du raccord. Avec précaution, faites passer les fils de connexion et la prise de courant par l'assemblage de tige inférieure et de balle.

F Installez de nouveau la tige transversale sur la tige inférieure et faites glisser la balle de la tige inférieure vers le haut jusqu'à ce que la tige transversale s'ajuste fermement dans la balle. Serrez la vis de pression de la balle.

F Desserrez les vis de fixation (5) de la bride de raccordement (2). Insérez la tige de suspension dans le raccord de la tige de suspension (2). Assurez-vous que le trou de la tige de suspension et celui du raccord de tige sont bien alignés. Faites passer la goupille transversale (3) à travers la bride de raccordement de la tige de suspension. Insérez l'agrafe (4) dans la goupille transversale en la clipsant. Serrez les vis de fixation (5) dans la bride de raccordement. Faites glisser le couvercle de la bride de raccordement (6) par-dessus la bride de la tige de suspension.

F Retirez les vis de maintien du couvercle décoratif situé sur le dessus du boîtier du moteur. Ceci donnera accès aux pales et permettra de fixer celles-ci au moteur.

F Remontez le couvercle décoratif sur le dessus du boîtier moteur, en le fixant avec les vis précédemment retirées.

F Après avoir accroché le ventilateur au support de montage, veillez à retirer les connecteurs provenant du ventilateur de plafond et du bloc de connexions (1) de l'espace qui se situe au-dessus de la balle de la tige inférieure (2). Faites glisser le récepteur à distance dans l'espace au-dessus de la balle de la tige inférieure comme illustré.

Assurez-vous de placez le capteur de la télécommande dans l'orifice prévu à cet effet à l'intérieur de la garniture.

1. Dévissez le capuchon rouge et retirez-le du capteur à distance.
2. Placez le capteur à distance dans la réservation à l'intérieur de la garniture
3. Replacez le capuchon rouge sur le capteur à distances à l'extérieur de la garniture, et serrez-le à la main dans le sens horaire pour le fixer sur le capteur.

|

F Dévissez les 2 vis se trouvant dans la partie inférieure du support de montage (Ne les enlevez pas.) Relevez la garniture et alignez les encoches en trou de serrure se trouvant dans la partie inférieure de la garniture avec les 2 vis se trouvant dans la partie inférieure du support de montage. Vissez les vis.

F Installez les ampoules (non fournies).

I Installare le lampadine (non incluse).

F Retirez les vis (1) du capuchon de boîtier de kit d'éclairage (2) et conservez-les pour l'installation du kit d'éclairage de l'étape #19.

F Fixez la cage du kit d'éclairage sur la plaque du kit d'éclairage avec les 4 vis.

F Fonctionnement de la télécommande

1. Fonction marche/arrêt du ventilateur – appuyez sur le bouton On/Off et relâchez-le. La télécommande gère les vitesses du ventilateur de la façon suivante :
   3 - le ventilateur fonctionne au niveau le plus fort ; 2 - au niveau moyen ; 1 - au niveau le plus faible ; 0 - le ventilateur s'arrête.
2. Allumer lumière - Appuyer et relâcher.
3. Éteindre lumière - Appuyer et relâcher.

F Remarque : Pour installer deux piles AA, ouvrez le capot du compartiment à piles situé sur la partie arrière de l'émetteur, insérez les piles et remettez le capot en place. Au besoin, fixez le support de la télécommande au mur à l'aide des vis fournies.

L'utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L'interrupteur à glissière commande la direction et la marche avant ou arrière.

Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d'une montre. Une circulation d'air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable.

Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d'une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable.

REMARQUE : Fermez et attendez que le ventilateur s'arrête avant de changer la position de l'interrupteur à glissière.

A B

Entretien

1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu'ils sont fixés solidement.
2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N'utilisez pas d'eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d'électrocution.
3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d'éviter d'égratigner le fini. Le recouvrement est scellé d'un verni afin de réduire au minimum la décoloration ou les ternissures.
4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente.

GUIDE DE DÉPANNAGE

Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n'essayez pas d'effectuer des réparations électriques vous-mêmes.

PROBLÈME
SOLUTION PROPOSÉE

1. Le ventilateur ne démarre pas:	1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.2. Vérifiez les raccordements des fils au bloc de connexions effectués lors des étapes 3 de l'installation.ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.3. Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne fonctionne pas lorsque l'interrupteur se trouve au milieu.4. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N'essayez pas de réparer les raccordements électriques intérieurs vous-mêmes.
2. Le ventilateur est bruyant:	1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées (mais non excessivement).2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à semi-conducteurs. N'UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.4. Allouez une période de rodage de 24 heures. La plupart des bruits provenant d'un nouveau ventilateur disparaîtront après cette période de rodage.
3. Le ventilateur oscille:	Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller à cause de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart de problèmes d'oscillation. Regardez si le ventilateur oscille après chaque étape.1. Assurez-vous que les supports de pales sont bien fixés au moteur.2. Assurez-vous que le chapeau et le support de montage sont fermement attachés à la solive de plafond.3. Si la pale continue à osciller, essayez de substituer une pale par une autre (pale adjacente) afin de redistribuer le poids et d'assurer un fonctionnement plus uniforme.
4. L'éclairage ne fonctionne pas :	1. Assurez-vous que les ampoules fonctionnent.2. Si l'ensemble d'éclairage ne fonctionne toujours pas, contactez un électricien qualifié.

F Signification de l'icône « Poubelle à roulettes barrée »

Ne pas jeter les appareils électriques avec les déchets municipaux non-triés ; utiliser les installations de ramassage séparées.

Contactez votre mairie pour obtenir des informations relatives aux systèmes de ramassage disponibles.

Si les appareils électriques sont jetés dans des décharges sauvages ou publiques, des substances dangereuses peuvent pénétrer dans la nappe phréatique ainsi que dans la chaîne alimentaire, et nuire à votre santé et votre bien-être.

Lorsqu'il remplace d'anciens appareils électriques par des nouveaux, le détaillant est légalement tenu de reprendre votre ancien appareil électrique gratuitement afin de le mettre au rebut.
