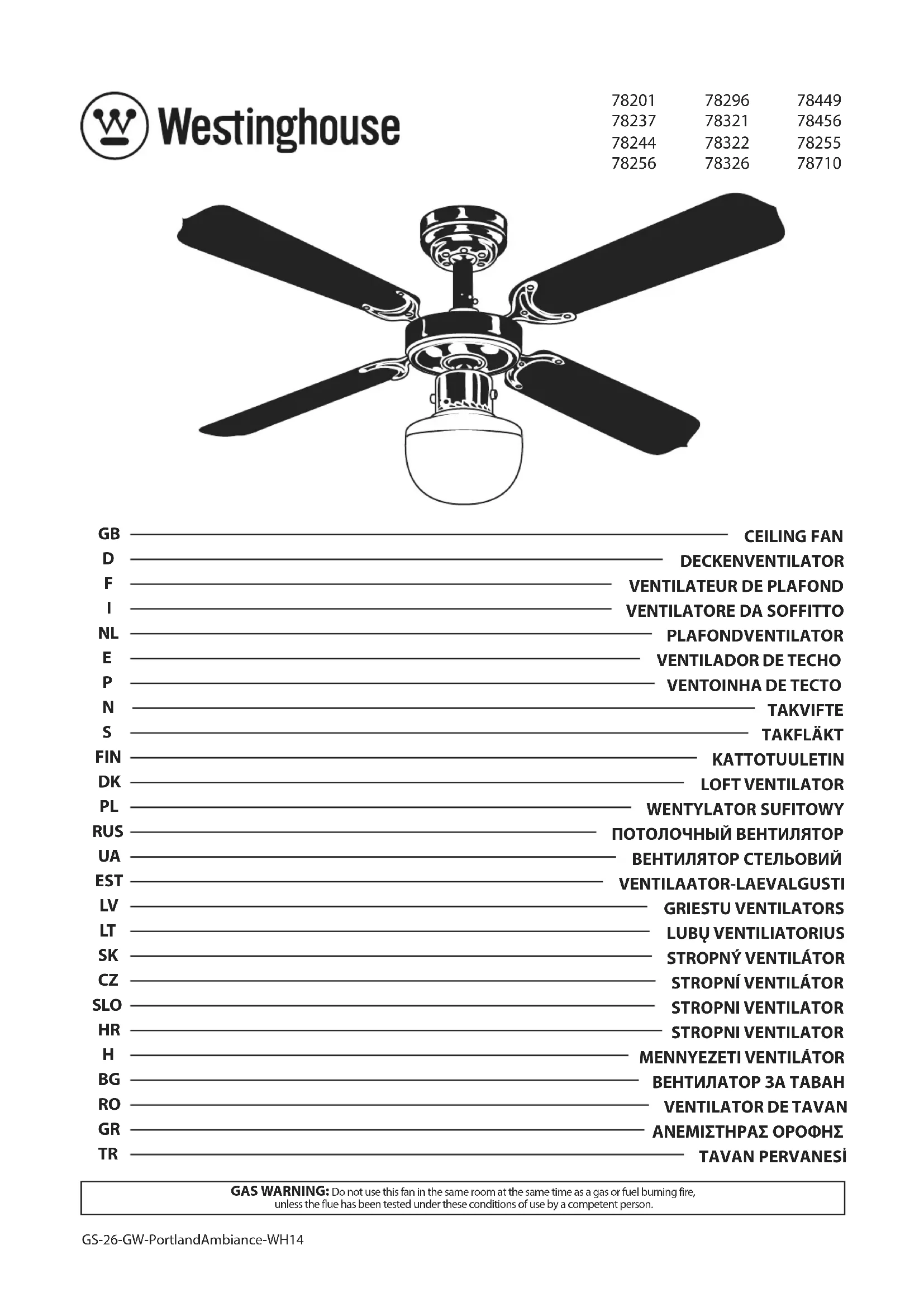

78710 - Ventilateur WESTINGHOUSE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec éclairage
Marque	Westinghouse
Modèle	78710
Usage	Intérieur uniquement (IP20)
Tension d'alimentation	220-240 V ~ 50 Hz
Nombre de vitesses	3 (haute, moyenne, basse)
Sens de rotation réversible	Oui, par interrupteur à glissière
Éclairage	Culot E27, ampoule max 60 W (non fournie)
Diamètre des pales	132 cm (52 pouces)
Hauteur d'installation minimale	2,3 m du sol
Poids net estimé	6 kg
Matériau principal	Acier, bois (pales), verre (abat-jour)
Suspension	Tige avec rotule et balle
Interrupteur de vitesse	À chaîne
Interrupteur de direction	À glissière (hiver/été)
Sécurité	Mise à la terre obligatoire, ne pas utiliser avec variateur
Entretien	Nettoyage à sec avec brosse douce, pas de lubrification nécessaire
Pièces détachées disponibles	Ampoules E27, pales de rechange
Normes	CE
Garantie	2 ans (standard)

FOIRE AUX QUESTIONS - 78710 WESTINGHOUSE

Comment installer le ventilateur de plafond Westinghouse 78710 ?

L'installation doit être réalisée par un électricien qualifié. Suivez les étapes de la notice : 1) Coupez le courant au disjoncteur. 2) Fixez le support de montage au plafond (solive). 3) Assemblez la tige inférieure et la balle. 4) Raccordez les fils électriques selon le schéma (L, N, terre). 5) Fixez les pales et l'abat-jour. 6) Installez l'ampoule (max 60 W, culot E27). 7) Rétablissez le courant et testez.

Quelle est la hauteur minimale d'installation ?

La distance entre les pales et le sol doit être supérieure ou égale à 2,3 m.

Puis-je utiliser un variateur de vitesse avec ce ventilateur ?

Non, il est strictement interdit d'utiliser un interrupteur à gradation (variateur) pour contrôler la vitesse. Utilisez uniquement l'interrupteur à chaîne fourni.

Comment inverser le sens de rotation pour l'hiver ?

Utilisez l'interrupteur à glissière situé sur le moteur. Pour l'été (sens avant), poussez l'interrupteur vers le bas ; pour l'hiver (sens arrière), poussez vers le haut. Attendez que le ventilateur soit complètement arrêté avant de changer la position.

Comment nettoyer le ventilateur ?

Utilisez une brosse à poils doux ou un chiffon non pelucheux. N'utilisez jamais d'eau pour éviter les risques d'électrocution ou de dommages au moteur. Un nettoyage périodique préserve l'apparence.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord les fusibles et le disjoncteur. Assurez-vous que l'interrupteur de direction n'est pas en position neutre. Vérifiez les connexions électriques au bloc de connexions. Si le problème persiste, consultez un électricien qualifié.

Pourquoi mon ventilateur fait-il du bruit ?

Les bruits peuvent être dus à des vis desserrées. Vérifiez toutes les fixations (boîtier moteur, supports de pales). N'utilisez pas de variateur de vitesse. Accordez une période de rodage de 24 heures ; la plupart des bruits disparaîtront.

Comment remplacer l'ampoule ?

Coupez l'alimentation électrique au disjoncteur. Attendez que l'ampoule refroidisse. Dévissez l'abat-jour en verre. Remplacez l'ampoule par une neuve de type E27, max 60 W. Revissez l'abat-jour manuellement (ne pas trop serrer).

Puis-je installer ce ventilateur dans une salle de bains ?

Non, ce ventilateur est classé IP20 et est conçu pour une utilisation en intérieur sec. Ne l'installez pas dans une salle de bains ou toute zone humide.

Comment régler la vitesse du ventilateur ?

Tirez sur la chaîne d'interrupteur : 1 fois = vitesse haute, 2 fois = moyenne, 3 fois = basse, 4 fois = arrêt. Utilisez la vitesse adaptée selon la taille de la pièce et la hauteur du plafond.

MODE D'EMPLOI 78710 WESTINGHOUSE

1. Soyez prudent. Lisez toutes les instructions avant de commencer l'installation.
2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l'aide d'un interrupteur bi-polaire équipé de deux ouvertures de 3 mm.
3. Le ventilateur doit être installé uniquement par un électricien qualifié.
4. La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.
5. ⬆-0.5m-¶ Veillez à toujours conserver la distance entre la lampe et des matériaux inflammables (rideaux, mur, etc.) comme l'indique le pictogramme.
6. Assurez-vous que le ventilateur est solidement attaché au plafond.
7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du ventilateur.
8. ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d'installation choisi permet au ventilateur de tourner librement.
9. ATTENTION ! Conformément aux dispositions de sécurité européennes, il est interdit de ré-installer le ventilateur par la tige de suspension, après avoir effectué le montage encastré, afin d'éviter le risque de blessures graves. Pour toute question concernant ce règlement de sécurité important, veuillez consulter les dispositions réglementaires locales.
10. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu'un feu au gaz ou au pétrole, à moins que le combustible soit testé dans ces conditions d'utilisation par un technicien qualifié.
11. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d'une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l'utilisation de l'appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne pourra être effectué par des enfants seulement sous surveillance.
12. Peut être utilisé à l'intérieur.
13. Avant de démonter l'ensemble d'éclairage, assurez-vous que le raccordement au réseau est débranché. Vous ne pouvez brancher l'appareil au réseau qu'après avoir terminé l'installation.
14. Il ne faut pas retirer l'abat-jour de l'ampoule lorsque l'appareil est branché à l'alimentation électrique. L'abat-jour agit en guise de protection contre l'ampoule halogène à haute tension.
15. On ne peut remplacer l'ampoule que lorsque l'élément d'éclairage s'est refroidi et après avoir débranché l'appareil du circuit principal.
16. Assurez-vous que l'abat-jour est bien fixé pendant l'utilisation du produit.
17. Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.
18. IP20 Le ventilateur et conçu pour utilisation en intérieur. Il n'est pas prévu pour être installé dans une salle de bains ou toute autre zone humide. Veuillez à vous assurer que la lampe n'entre pas en contact avec l'eau.

OUTILS NECESSAIRES

Tournevis Philips

- Coupe-fils

Pinces

Escabeau

NOTE SULLA SICUREZZA

LEGGERE E CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI:

F Déballez le ventilateur avec précaution et assurez-vous qu'il ne manque aucune pièce. Mettez l'interrupteur de la boîte à fusibles en position « OFF » afin d'éviter le risque d'électrocution.

F Retirez les vis des deux orifices d'assemblage (1) se trouvant sur la garniture. Dévissez (ne pas retirer) les vis des rainures d'assemblage (2) se trouvant sur la garniture. Faites tourner le support de montage et retirez-le de la garniture.

F Percez deux trous de montage dans la solive de plafond et attachez solidement le support de montage au plafond à l'aide des rondelles et des vis à bois fournies. La plaque de fixation doit supporter le poids d'un appareil d'au moins 15,9 kg. REMARQUE – Procédez avec précaution en cas de fixation à un plafond en béton. Afin d'éviter tout risque, des vis et des fiches de plastique ou des ancres plus solides que celles fournies avec le produit peuvent être nécessaires pour l'installation sur ce type de plafond.

De la résidence : Sous tension (L) Neutre (N) Mise à la terre BLOC DE CONNEXIONS L N + + Vers le connecteur :

Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus.

Retirez le serre-câble (2) et la tige transversale (1) de la tige inférieure. Dévissez la vis de pression de la balle (3) jusqu'à ce que la balle glisse librement le long de la tige inférieure. Ne pas retirer le fil de mise à la terre (4) de la tige inférieure. Faites glisser la balle de la tige inférieure vers le bas, de façon à ce que la tige transversale apparaisse (5). Ne pas retirer la balle complètement. Retirez la tige transversale et réservez-la.

1

F Posez la garniture par-dessus les fils de connexion, la chape et la prise de courant (1) sur l'assemblage de moteur. Faites passer les fils de connexion et la prise de courant par l'assemblage de tige inférieure et de balle.

F Installez de nouveau la tige transversale sur la tige inférieure et faites glisser la balle de la tige inférieure vers le haut jusqu'à ce que la tige transversale s'ajuste fermement dans la balle. Serrez la vis de pression de la balle.

Dévissez les vis de pression du raccord de la tige inférieure (1). Insérez la tige inférieure dans le raccord de la tige inférieure. Assurez-vous que le trou de la tige inférieure et celui du raccord sont bien alignés. Faites passer la tige transversale de la chape (2) à travers la chape et la tige inférieure. Insérez le serre-câble (3) dans la tige transversale en l'encliquetant en place. Serrez les vis de pression (4) dans le raccord.

|

F Avec précaution, soulevez l'assemblage de ventilateur jusqu'au support de montage. Faites tourner le ventilateur jusqu'à ce que l'encoche de la balle de la tige inférieure (1) s'enclenche dans la saillie (2) du support de montage. Cela vous permettra d'effectuer le raccordement des fils sans tenir le ventilateur.

F Une fois l'assemblage de ventilateur fixé dans le support, raccordez la prise mâle/femelle (1) du ventilateur au bloc de connexions. Attachez le fil de mise à la terre (2) de la tige inférieure au support de montage.

Installez deux vis dans les orifices d'assemblage de la garniture et vissez-les afin de fixer la garniture au support de montage.

F Attachez les supports de pales aux pales en utilisant les vis des supports de pales (1), les rondelles métalliques ou en tissu (2) et les écrous (3). REMARQUE : Certains modèles ne sont pas équipés de rondelles en tissu ou d'écrous.

F Attachez l'assemblage des pales au moteur à l'aide des vis et des rondelles fournies.

F Installez les ampoules (non fournies). Utilisez les ampoules à culot E27, de type A. 60 watts maximum. Installez l'abat-jour en verre et serrez manuellement comme illustré. Ne pas trop serrer.

F Attachez le breloquier et les chaînes de rallonge fournis dans le sac de quincaillerie aux chaînes du ventilateur et de l'ensemble d'éclairage (facultatif) en insérant l'extrémité de la chaîne dans son raccord. Vérifiez que les chaînes sont bien attachées en tirant légèrement dessus.

Mettez le ventilateur en marche et vérifiez son fonctionnement. L'interrupteur à chaîne commande les vitesses du ventilateur de la façon suivante : lorsque vous tirez 1 fois sur la chaîne, le ventilateur fonctionne au niveau le plus fort. Lorsque vous tirez 2 fois sur la chaîne, le ventilateur fonctionne au niveau moyen. Lorsque vous tirez 3 fois sur la chaîne, le ventilateur fonctionne au niveau le plus faible et lorsque vous tirez 4 fois sur la chaîne, le ventilateur s'arrête. L'utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L'interrupteur à glissière commande la direction et la marche avant ou arrière.

Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d'une montre. Une circulation d'air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable.

Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d'une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable.

REMARQUE : Fermez et attendez que le ventilateur s'arrête avant de changer la position de l'interrupteur à glissière.

A B

Entretien

1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu'ils sont fixés solidement.
2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N'utilisez pas d'eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d'électrocution.
3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d'éviter d'égratigner le fini. Le recouvrement est scellé d'un verni afin de réduire au minimum la décoloration ou les ternissures.
4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente.

GUIDE DE DéPANNAGE

Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n'essayez pas d'effectuer des réparations électriques vous-mêmes.

PROBLÈME
SOLUTION PROPOSÉE

1. Le ventilateur ne démarre pas:	1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.2. Vérifiez les raccordements des fils au bloc de connexions effectués lors des étapes 4 de l'installation.ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.3. Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne fonctionne pas lorsque l'interrupteur se trouve au milieu.4. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N'essayez pas de réparer les raccordements électriques intérieurs vous-mêmes.
2. Le ventilateur est bruyant:	1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées (mais non excessivement).2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à semi-conducteurs. N'UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.4. Allouez une période de rodage de 24 heures. La plupart des bruits provenant d'un nouveau ventilateur disparaîtront après cette période de rodage.
3. Le ventilateur oscille:	Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller à cause de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart de problèmes d'oscillation. Regardez si le ventilateur oscille après chaque étape.1. Assurez-vous que toutes les pales sont bien vissées dans les supports de pales.2. Assurez-vous que les supports de pales sont bien fixés au moteur.3. Assurez-vous que le chapeau et le support de montage sont fermement attachés à la solive de plafond.4. Si la pale continue à osciller, essayez de substituer une pale par une autre (pale adjacente) afin de redistribuer le poids et d'assurer un fonctionnement plus uniforme.
4. L'éclairage ne fonctionne pas :	1. Assurez-vous que les ampoules fonctionnent.2. Si l'ensemble d'éclairage ne fonctionne toujours pas, contactez un électricien qualifié.
