Caractéristiques techniques	Ventilateur de plafond WESTINGHOUSE 72255, diamètre de 132 cm, 3 pales, moteur silencieux, 3 vitesses de fonctionnement.
Utilisation	Idéal pour la ventilation intérieure, adapté aux pièces de taille moyenne à grande, peut être utilisé en été pour rafraîchir et en hiver pour faire circuler l'air chaud.
Maintenance et réparation	Nettoyage régulier des pales, vérification des fixations, lubrification du moteur si nécessaire, consulter un professionnel pour les réparations majeures.
Sécurité	Installation conforme aux normes électriques, éloigner les objets des pales en mouvement, ne pas toucher le ventilateur en marche.
Informations générales	Produit garanti, consommation énergétique efficace, design moderne, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - 72255 WESTINGHOUSE

Comment installer le ventilateur WESTINGHOUSE 72255 ?

Pour installer le ventilateur, commencez par couper l'alimentation électrique. Suivez les instructions d'installation fournies dans le manuel, en vous assurant de fixer le ventilateur solidement au plafond et de connecter les fils selon les indications.

Pourquoi mon ventilateur WESTINGHOUSE 72255 ne fonctionne-t-il pas ?

Vérifiez d'abord si l'alimentation électrique est coupée. Assurez-vous que le ventilateur est correctement installé et que toutes les connexions électriques sont sécurisées. Si le problème persiste, il pourrait y avoir un fusible grillé ou un moteur défectueux.

Comment nettoyer le ventilateur WESTINGHOUSE 72255 ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Utilisez un chiffon doux et sec pour essuyer les pales et le corps du ventilateur. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

Le ventilateur WESTINGHOUSE 72255 fait du bruit. Que faire ?

Un ventilateur bruyant peut être causé par un montage incorrect ou des pales mal équilibrées. Vérifiez que les pales sont bien fixées et équilibrées. Si le bruit persiste, il peut être nécessaire de lubrifier le moteur ou de vérifier les roulements.

Puis-je utiliser le ventilateur WESTINGHOUSE 72255 à l'extérieur ?

Le ventilateur WESTINGHOUSE 72255 est conçu pour une utilisation intérieure. Ne l'utilisez pas à l'extérieur car cela pourrait endommager le moteur et annuler la garantie.

Comment changer la vitesse du ventilateur WESTINGHOUSE 72255 ?

Utilisez le commutateur de vitesse situé sur le boîtier du ventilateur ou la télécommande, si fournie, pour ajuster la vitesse du ventilateur à votre convenance.

Quelle est la garantie du ventilateur WESTINGHOUSE 72255 ?

Le ventilateur WESTINGHOUSE 72255 est généralement couvert par une garantie limitée d'un an. Vérifiez le manuel d'utilisation pour des détails spécifiques concernant la garantie et les conditions.

MODE D'EMPLOI 72255 WESTINGHOUSE

1. Soyez prudent. Lisez toutes les instructions avant de commencer l'installation.
2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l'aide d'un interrupteur bi-polaire équipé de deux ouvertures de 3 mm.
3. Le ventilateur doit être installé uniquement par un électricien qualifié.
4. La hauteur du ventilateur, c.-à-d. la distance entre les pales et le sol, doit être supérieure ou égale à 2,3 m.
5. ⬆-0.5m-¶ Veillez à toujours conserver la distance entre la lampe et des matériaux inflammables (rideaux, mur, etc.) comme l'indique le pictogramme.
6. Assurez-vous que le ventilateur est solidement attaché au plafond.
7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du ventilateur.
8. ATTENTION ! Afin de réduire le risque de blessures, assurez-vous que les pales du ventilateur ne sont pas fléchies et que le site d'installation choisi permet au ventilateur de tourner librement.
9. ATTENTION ! Conformément aux dispositions de sécurité européennes, il est interdit de ré-installer le ventilateur par la tige de suspension, après avoir effectué le montage encastré, afin d'éviter le risque de blessures graves. Pour toute question concernant ce règlement de sécurité important, veuillez consulter les dispositions réglementaires locales.
10. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu'un feu au gaz ou au pétrole, à moins que le combustible soit testé dans ces conditions d'utilisation par un technicien qualifié.
11. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes jouissant de capacités physiques, sensorielles ou mentales limitées ou réduites ou encore qui disposent d'une expérience ou de connaissances limitées dans la mesure où elles sont surveillées ou ont été initiées à l'utilisation de l'appareil en toute sécurité et en comprennent les dangers. Il y a lieu de veiller à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien ne pourra être effectué par des enfants seulement sous surveillance.
12. Peut être utilisé à l'intérieur.
13. Avant de démonter l'ensemble d'éclairage, assurez-vous que le raccordement au réseau est débranché. Vous ne pouvez brancher l'appareil au réseau qu'après avoir terminé l'installation.
14. Il ne faut pas retirer l'abat-jour de l'ampoule lorsque l'appareil est branché à l'alimentation électrique. L'abat-jour agit en guise de protection contre l'ampoule halogène à haute tension.
15. On ne peut remplacer l'ampoule que lorsque l'élément d'éclairage s'est refroidi et après avoir débranché l'appareil du circuit principal.
16. Assurez-vous que l'abat-jour est bien fixé pendant l'utilisation du produit.
17. Moyen de débrancher tous les pôles ayant une séparation de contacts offrant une décon nexion totale dans des conditions de surtension de catégorie III doivent être intégrés au câblage permanent conformément aux directives de câblage nationales.
18. IP20 Le ventilateur et conçu pour utilisation en intérieur. Il n'est pas prévu pour être installé dans une salle de bains ou toute autre zone humide. Veuillez à vous assurer que la lampe n'entre pas en contact avec l'eau.

OUTILS NECESSAIRES

Tournevis Philips

- Coupe-fils

- Pinces

- Escabeau

NOTE SULLA SICUREZZA

LEGGERE E CONSERVARE QUESTE ISTRUZIONI

AVVERTENZA: PER RIDURRE IL RISCHIO DI INCENDIO, SCARICA ELETTRICA O INFORTUNIO, TENERE PRESENTE LE OSSERVAZIONI SEGUENTI:

F Déballez le ventilateur avec précaution et assurez-vous qu'il ne manque aucune pièce. Mettez l'interrupteur de la boîte à fusibles en position « OFF » afin d'éviter le risque d'électrocution.

F Retirez les vis et les rondelles étoilées des deux orifices d'assemblage (1) se trouvant sur la garniture. Dévissez (ne pas retirer) les vis des rainures d'assemblage (2) se trouvant sur la garniture. Faites tourner le support de montage et retirez-le de la garniture.

F Percez deux trous de montage dans la solive de plafond et attachez solidement le support de montage au plafond à l'aide des rondelles et des vis à bois fournies. La plaque de fixation doit supporter le poids d'un appareil d'au moins 15,9 kg. REMARQUE – Procédez avec précaution en cas de fixation à un plafond en béton. Afin d'éviter tout risque, des vis et des fiches de plastique ou des ancres plus solides que celles fournies avec le produit peuvent être nécessaires pour l'installation sur ce type de plafond.

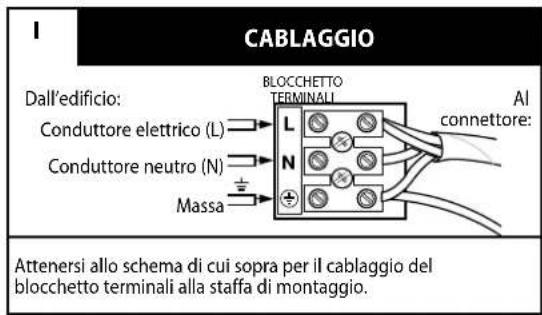

F RACCORDEMENT De la résidence : Sous tension (L) Neutre (N) Mise à la terre BLOC DE CONNEXIONS L N + - Vers le connecteur : Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus.

F Retirez le serre-câble (2) et la tige transversale (1) de la tige inférieure. Dévissez la vis de pression de la balle (3) jusqu'à ce que la balle glisse librement le long de la tige inférieure. Ne pas retirer le fil de mise à la terre (4) du support sphérique de la tige de suspension. Faites glisser la balle de la tige inférieure vers le bas, de façon à ce que la tige transversale apparaisse (5). Ne pas retirer la balle complètement. Retirez la tige transversale et réservez-la.

F Faites passer la tige inférieure par la garniture et la couverture du raccord. Avec précaution, faites passer les fils de connexion et la prise de courant par l'assemblage de tige inférieure et de balle.

F Installez de nouveau la tige transversale sur la tige inférieure et faites glisser la balle de la tige inférieure vers le haut jusqu'à ce que la tige transversale s'ajuste fermement dans la balle. Serrez la vis de pression de la balle.

F Dévissez les vis de pression du raccord de la tige inférieure (1). Insérez la tige inférieure dans le raccord de la tige inférieure. Assurez-vous que le trou de la tige inférieure et celui du raccord sont bien alignés. Faites passer la tige transversale de la chape (2) à travers la chape et la tige inférieure. Insérez le serre-câble (3) dans la tige transversale en l'encliquetant en place. Serrez les vis de pression (4) dans le raccord. Faites glisser la couverture du raccord (5) par-dessus le raccord.

F Avec précaution, soulevez l'assemblage de ventilateur jusqu'au support de montage. Faites tourner le ventilateur jusqu'à ce que l'encoche de la balle de la tige inférieure (1) s'enclenche dans la saillie (2) du support de montage. Cela vous permettra d'effectuer le raccordement des fils sans tenir le ventilateur.

F Après avoir accroché le ventilateur au support de montage, veillez à retirer les connecteurs provenant du ventilateur de plafond et du bloc de connexions (1) de l'espace qui se situe au-dessus de la balle de la tige inférieure (2). Faites glisser le récepteur à distance dans l'espace au-dessus de la balle de la tige inférieure comme illustré.

F Lorsque le ventilateur est suspendu sur le support de montage, branchez le connecteur à 4 pôles du support de montage dans la prise 4 pôles de la télécommande (1). Branchez le connecteur 4 pôles de la télécommande à la prise 4 pôles du ventilateur (2). Attachez le fil de mise à la terre (3) de la tige inférieure au support de montage.

F Assurez-vous de placez le capteur de la télécommande dans l'orifice prévu à cet effet à l'intérieur de la garniture.

1. Dévissez le capuchon rouge et retirez-le du capteur à distance.
2. Placez le capteur à distance dans la réservation à l'intérieur de la garniture
3. Replacez le capuchon rouge sur le capteur à distances à l'extérieur de la garniture, et serrez-le à la main dans le sens horaire pour le fixer sur le capteur.

La garniture est munie des deux rainures (1) et deux orifices (2) d'assemblage. Placez les deux rainures de la garniture directement sous les deux vis du support de montage (3) et alignez-les. Soulevez la garniture de sorte que les deux vis glissent dans les rainures d'assemblage. Faites tourner la garniture jusqu'à ce que les deux vis du support de montage s'encastrent dans la partie la plus mince de la rainure. Serrez bien les vis. Installez deux vis et les rondelles étoilées dans les orifices d'assemblage de la garniture et vissez-les afin de fixer la garniture au support de montage.

|

F Attachez les pales aux supports de pales à l'aide des vis de support de pales (1), des rondelles métalliques (2) et des rondelles caoutchouc (3).

F Attachez l'assemblage de supports de pales sur le moteur comme illustré et utilisez les vis de moteur fournies pour serrer les supports de pales sur le moteur.

F Attachez le fleuron décoratif et la rondelle ondulée sur le tube fileté. Note : l'orifice d'assemblage de la rondelle ondulée est plus grand que le tube fileté. Faites-y attention pour éviter de le manquer une fois le fleuron attaché sur le tube fileté.

F Fonctionnement de la télécommande

1. Interrupteur de ventilateur— Appuyez sur le bouton et relâchez-le et la télécommande éteint le ventilateur.
2. La télécommande gère les vitesses du ventilateur de la façon suivante : 3 - le ventilateur fonctionne au niveau le plus fort ; 2 - au niveau moyen ; 1 - au niveau le plus faible.

F Remarque : Pour installer deux piles AA, ouvrez le capot du compartiment à piles situé sur la partie arrière de l'émetteur, insérez les piles et remettez le capot en place. Au besoin, fixez le support de la télécommande au mur à l'aide des vis fournies.

L'utilisation des commandes de vitesse de température chaude et fraîche dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L'interrupteur à glissière commande la direction et la marche avant ou arrière.

Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d'une montre. Une circulation d'air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable.

Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d'une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable.

REMARQUE : Fermez et attendez que le ventilateur s'arrête avant de changer la position de l'interrupteur à glissière.

1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu'ils sont fixés solidement.
2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N'utilisez pas d'eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d'électrocution.
3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d'éviter d'égratigner le fini. Le recouvrement est scellé d'un verni afin de réduire au minimum la décoloration ou les ternissures.
4. Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente.

GUIDE DE DÉPANNAGE

Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n'essayez pas d'effectuer des réparations électriques vous-mêmes.

PROBLÈME
SOLUTION PROPOSÉE

1. Le ventilateur ne démarre pas:	1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.2. Vérifiez les raccordements des fils au bloc de connexions effectués lors des étapes 4 de l'installation.ATTENTION : Assurez-vous que l'alimentation électrique principale est coupée.3. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N'essayez pas de réparer les raccordements électriques intérieurs vous-mêmes.
2. Le ventilateur est bruyant:	1. Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées (mais non excessivement).2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à semi-conducteurs. N'UTILISEZ PAS de commande de vitesses variables à semi-conducteurs.4. Allouez une période de rodage de 24 heures. La plupart des bruits provenant d'un nouveau ventilateur disparaîtront après cette période de rodage.
3. Le ventilateur oscille:	Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller à cause de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart de problèmes d'oscillation. Regardez si le ventilateur oscille après chaque étape.1. Assurez-vous que les supports de pales sont bien fixés au moteur.2. Assurez-vous que le chapeau et le support de montage sont fermement attachés à la solive de plafond.3. Si la pale continue à osciller, essayez de substituer une pale par une autre (pale adjacente) afin de redistribuer le poids et d'assurer un fonctionnement plus uniforme.
4. L'éclairage ne fonctionne pas :	1. Assurez-vous que le connecteur molex dans le coffrage des interrupteurs est branché.2. Assurez-vous que les ampoules fonctionnent.3. Si l'ensemble d'éclairage ne fonctionne toujours pas, contactez un électricien qualifié.

F Signification de l'icône « Poubelle à roulettes barrée »

Ne pas jeter les appareils électriques avec les déchets municipaux non-triés ; utiliser les installations de ramassage séparées.

Contactez votre mairie pour obtenir des informations relatives aux systèmes de ramassage disponibles.

Si les appareils électriques sont jetés dans des décharges sauvages ou publiques, des substances dangereuses peuvent pénétrer dans la nappe phréatique ainsi que dans la chaîne alimentaire, et nuire à votre santé et votre bien-être.

Lorsqu'il remplace d'anciens appareils électriques par des nouveaux, le détaillant est légalement tenu de reprendre votre ancien appareil électrique gratuitement afin de le mettre au rebut.
