MODE D'EMPLOI 78623 WESTINGHOUSE

OUTILS NECESSAIRES Tournevis Philips • Coupe-fils • Pinces • Escabeau PRéCAUTIONS

1. Soyez prudent. Lisez toutes les instructions avant de commencer l’installation.

2. ATTENTION ! Ce ventilateur peut être actionné uniquement à l’aide d’un interrupteur bipolaire équipé de deux ouvertures de 3 mm.

3. Le ventilateur doit être installé uniquement par un électricien qualifié.

4. La hauteur du ventilateur, c.-à-d., la distance entre les pales et le sol, doit être égale ou supérieure à 3,05 m.

5. Assurez-vous que le site d'installation choisi permettra aux pales du ventilateur de tourner librement.

6. Assurez-vous que le ventilateur est solidement attaché au plafond.

7. ATTENTION ! Ne pas utiliser un interrupteur à gradation pour contrôler la vitesse du ventilateur.

8. ATTENTION ! Afin de réduire le risque de blessure, assurez-vous que les pales du ventilateur ne sont pas tordues et que le site d’installation choisi permet au ventilateur de tourner librement. 9. ATTENTION : Ne pas utiliser ce ventilateur dans la même pièce qu’un feu à gaz ou à pétrole, à moins que le conduit ait été testé dans ces conditions d’utilisation par un technicien qualifié. 10. Tenir les appareils électriques hors de portée des enfants ou des personnes handicapées. Ne pas leur permettre d’utiliser les appareils sans surveillance.

11. Adapté à une utilisation à l’intérieur.

Cette commande est conçue pour faire fonctionner un seul ventilateur de plafond. Si votre ventilateur de plafond est doté d'une chaîne permettant de contrôler les vitesses et d'allumer ou d'éteindre l'élément d'éclairage, assurez-vous de régler la vitesse au niveau le plus élevé et la lumière en position ON, avant d'installer la commande murale. Cela évitera les irrégularités de vitesse qui risqueraient d'endommager votre ventilateur de plafond.

13. Après avoir connecté les fils, assurez-vous qu’aucun fil nu ne dépasse des connecteurs de la commande murale.

14. Les câbles électriques doivent être conformes aux codes national et local d’électricité. Si vous croyez ne pas disposer de connaissances ou d’une expérience nécessaires en matière d'électricité, confiez l’installation de votre commande murale à un électricien agréé. Tout travail d’électricité qui n’est pas décrit dans ce guide d’utilisation doit être réalisé par un électricien agréé. 15. L'utilisation de cet appareil de commande avec certains ventilateurs de plafond pourrait causer un incendie, une électrocution et de graves blessures. Utilisez cette commande murale uniquement avec les ventilateurs de plafond dont la vitesse est commandée par un condensateur. ATTENTION : AFIN DE RÉDUIRE LE RISQUE D'INCENDIE, D'ÉLECTROCUTION OU DE BLESSURES, VEUILLEZ SUIVRE LES INSTRUCTIONS SUIVANTES : LISEZ CES INSTRUCTIONS ET GARDEZ-LESGS-HKC-26-IndustrialWall-WH10

Afin de raccorder les fils au bloc de connexions sur le support de montage, veuillez suivre le schéma ci-dessus. Vers le connecteur : Sous tension (L) Neutre (N) Mise à la terre De la résidence :

L’INTERRUPTEUR A CHAINE

ATTENTION ! RACCORDEZ « EN SÉRIE » SEULEMENT ! Ne pas brancher l’interrupteur directement aux fils neutres du circuit électrique car ceci pourrait endommager l'interrupteur. Reportez-vous au diagramme.

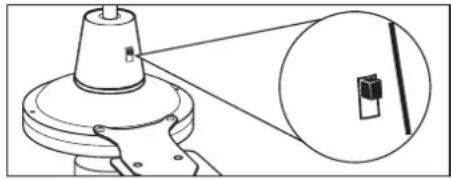

Fonctionnement Mettez le ventilateur en marche et vérifiez son fonctionnement. La commande murale commande les vitesses du ventilateur de la façon suivante : 0 - le ventilateur s'arrête, 4 - le ventilateur fonctionne au niveau le plus fort, 3 - le ventilateur fonctionne au niveau moyen/fort, 2 - le ventilateur fonctionne au niveau moyen, 1 – le ventilateur fonctionne au niveau le plus faible. L’utilisation des commandes de vitesse dépend de plusieurs facteurs tels que les dimensions de la pièce, la hauteur du plafond, le nombre de ventilateurs etc. L’interrupteur à glissière commande la direction et la marche avant ou arrière. Pour faire tourner les lames du ventilateur dans le sens inverse, basculez l'interrupteur de marche avant-arrière (se trouvant sur la partie supérieure du boîtier du moteur) du coté opposé. Remarque : Assurez-vous que l'interrupteur à glissière se trouve sur l'un ou l'autre coté. Le ventilateur ne fonctionne pas lorsque l'interrupteur à glissière se trouve au milieu. Température chaude/interrupteur vers le bas - (Avant). Les pales du ventilateur tournent dans le sens contraire des aiguilles d’une montre. Une circulation d’air descendante crée un effet rafraîchissant, comme l'illustre la figure A. Ceci vous permet de régler votre climatiseur à une température plus élevée tout en demeurant confortable. Température froide/interrupteur vers le haut - (Arrière). Les pales du ventilateur tournent dans le sens des aiguilles d’une montre. Une circulation d'air ascendante déplace l'air chaud du plafond, comme l'illustre la figure B. Ceci vous permet de régler votre appareil de chauffage à une température plus basse tout en demeurant confortable. (Reportez-vous au paragraphe 9 des mesures de sécurité lorsque l’interrupteur se trouve à cette position.) REMARQUE : Fermez et attendez que le ventilateur s’arrête avant de changer la position de l’interrupteur à glissière. Entretien 1. Compte tenu du mouvement naturel du ventilateur, il est possible que certains raccordements se desserrent. Vérifiez les raccordements de soutien, les supports et les assemblages de pales deux fois par année. Assurez-vous qu’ils sont fixés solidement. 2. Nettoyez votre ventilateur périodiquement afin de préserver son apparence au fil des années. N’utilisez pas d’eau lorsque vous nettoyez le ventilateur. Ceci pourrait endommager soit le moteur soit le bois ou présenter un risque d’électrocution. 3. Utilisez uniquement une brosse à poils doux ou un chiffon non pelucheux afin d’éviter d’égratigner le fini. Le recouvrement est scellé d’un verni afin de réduire au minimum la décoloration ou les ternissures. 4. Il n’est pas nécessaire de lubrifier votre ventilateur. Le moteur est équipé de roulements qui sont lubrifiés de façon permanente. PROBLÈME

1. Le ventilateur ne

2. Le ventilateur est

3. Le ventilateur oscille:

GUIDE DE DéPANNAGE Si vous éprouvez des difficultés à faire fonctionner votre nouveau ventilateur de plafond, ceci peut être causé par un assemblage, une installation ou des connexions incorrects. Dans certains cas, on pourrait méprendre ces erreurs d'installation pour des défauts de fabrication. Si vous éprouvez des difficultés, veuillez consulter le guide de dépannage suivant. Si vous ne pouvez pas résoudre le problème, consultez un électricien qualifié et n’essayez pas d’effectuer des réparations électriques vous-mêmes. SOLUTION PROPOSéE

1. Vérifiez les fusibles du circuit primaire et du circuit de dérivation ou les fusibles du disjoncteur.

2. Vérifiez les raccordements des fils au bloc de connexions effectués lors de l'étape 4 de l’installation.

ATTENTION : Assurez-vous que l’alimentation électrique principale est coupée.

3. Assurez-vous que l'interrupteur de marche avant-arrière se trouve en haut ou en bas. Le ventilateur ne

fonctionne pas lorsque l’interrupteur se trouve au milieu.

4. Si le ventilateur ne démarre toujours pas, consultez un électricien qualifié. N’essayez pas de réparer les

raccordements électriques intérieurs vous-mêmes.

1. Assurez-vous que toutes les vis du caisson du moteur sont bien serrées (mais sans excès).

2. Assurez-vous que les vis qui relient le support de pales au moteur sont assez serrées.

3. Certains moteurs de ventilateur sont sensibles aux signaux provenant de commandes de vitesses variables à semi-conducteurs. N’UTILISEZ PAS de commande de vitesses variables à semi-conducteurs. 4. Prévoyez une période de rodage de 24 heures. La plupart des bruits provenant d’un nouveau ventilateur disparaîtront après cette période de rodage. Toutes les pales sont pesées et regroupées en fonction de leur poids. Le ventilateur peut toutefois continuer à osciller en raison de la densité inégale du bois naturel. Les mesures suivantes sont destinées à éliminer la plupart des problèmes d’oscillation. Regardez si le ventilateur oscille après chaque étape.

1. Assurez-vous que les supports de pales sont bien fixés au moteur.

2. Assurez-vous que la garniture et le support de montage sont fermement attachés à la solive de plafond.

3. Si la lame continue à osciller, essayez d’interchanger deux lames voisines afin de redistribuer le poids et d’assurer un fonctionnement plus uniforme.45 GS-HKC-26-IndustrialWall-WH10
