Type de produit	Siège de voiture pour enfant
Marque	Lorelli
Modèle	Estate
Norme de sécurité	ECE R129/03 i-Size
Groupes de taille	40-105 cm (dos route), 76-105 cm (face route), 100-150 cm (rehausseur)
Poids maximum enfant	18 kg (pour les modes avec harnais)
Installation	ISOFIX + pied de support (dos/face route jusqu'à 105 cm) ; ceinture 3 points (rehausseur)
Orientation	Dos route (40-105 cm), face route (76-150 cm)
Rotation du siège	Oui (mécanisme de rotation)
Réglage inclinaison	Oui (bouton sous le siège)
Réglage appui-tête	11 positions
Harnais	5 points, réglable en hauteur
Pied de support	Oui, réglable en hauteur
Indicateur de verrouillage ISOFIX	Vert lorsque correctement fixé
Rembourrage amovible	Oui, coussin réducteur pour enfants jusqu'à 60 cm
Entretien	Nettoyage avec eau tiède et savon. Housse lavable à la main à 30°C. Pas de solvants ni abrasifs.
Matériaux	Plastique, textile
Poids approximatif	Environ 10 kg (estimation)
Dimensions (L x P x H)	Environ 44 x 54 x 65 cm (estimation)
Pièces détachées	Housses, boucles, adoucisseurs disponibles chez le fabricant

FOIRE AUX QUESTIONS - Estate Lorelli

À partir de quel âge ou taille puis-je utiliser le siège face route ?

Le siège peut être utilisé en face route à partir de 76 cm, mais il est fortement recommandé de garder l'enfant dos route jusqu'à au moins 15 mois (ou 36 mois si possible).

Puis-je installer le siège avec ISOFIX sans pied de support ?

Non, pour les modes dos route (40-105 cm) et face route (76-105 cm), le pied de support est obligatoire. En rehausseur (100-150 cm), vous pouvez utiliser ISOFIX sans pied si vous préférez.

Comment savoir si l'ISOFIX est correctement verrouillé ?

Vérifiez que l'indicateur de verrouillage sur les connecteurs ISOFIX devient vert. Vous devez également entendre un 'clic' lors de l'insertion.

Le siège est-il compatible avec tous les véhicules ?

Le siège est homologué i-Size universel, donc compatible avec les véhicules équipés d'ancrages ISOFIX et d'une ceinture 3 points. Consultez le manuel du véhicule pour vérifier les positions i-Size.

Comment laver la housse du siège ?

La housse se lave à la main à une température maximale de 30°C. Ne pas la mettre au sèche-linge. Les parties plastiques se nettoient avec un chiffon humide et du savon doux.

Que faire si le siège a été impliqué dans un accident ?

Après un accident, même mineur, le siège peut avoir subi des contraintes invisibles. Il est recommandé de le remplacer pour garantir la sécurité.

Jusqu'à quel poids puis-je utiliser le harnais 5 points ?

Le harnais 5 points est utilisable jusqu'à 18 kg ou 105 cm (selon la limite atteinte en premier). Au-delà, passez au mode rehausseur avec ceinture véhicule.

L'appui-tête est-il réglable ?

Oui, l'appui-tête dispose de 11 positions réglables via une poignée. Il doit être ajusté pour que les ceintures passent à hauteur des épaules de l'enfant.

Puis-je utiliser le siège sur un siège avant avec airbag ?

Non, n'utilisez jamais ce siège sur un siège où un airbag frontal est actif. En cas d'activation, il pourrait blesser gravement l'enfant.

Comment passer du mode dos route au mode face route ?

Retirez le siège, faites-le pivoter à l'aide du mécanisme de rotation (bouton sous le siège) pour l'orienter dans le sens souhaité. Reinstallez-le avec ISOFIX et pied de support. Consultez la notice pour les étapes détaillées.

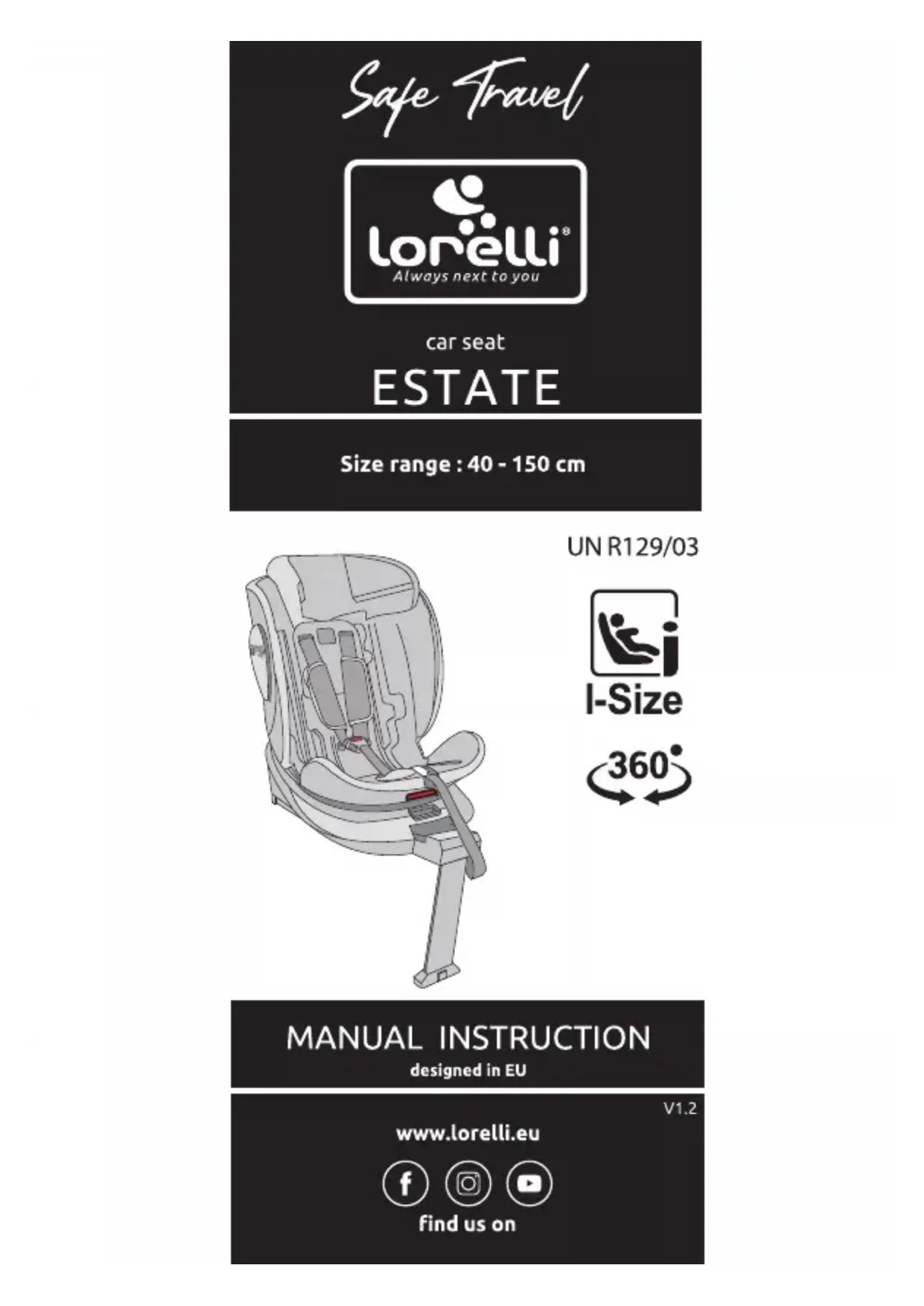

MODE D'EMPLOI Estate Lorelli

FR Mode d'emploi....14

FR-Scannez le code QR pour obtenir plus d'informations sur le produit et le manuel d'utilisation (disponible en plusieurs langues). Téléchargez l'application QR Scanner sur votre appareil

1. C'est un système de sécurité pour enfants avancé i-Size (40-105 cm, sens opposé de la circulation; 76-105 cm, sens opposé de la circulation; poids maximum de l'utilisateur : 18 kg). Il est approuvé en vertu du Règlement ONU n° 129 pour une utilisation dans les positions assises des véhicules conformes à la norme i-Size, comme spécifié par les constructeurs automobiles dans le manuel d'utilisation du véhicule. En cas de doute, consultez le fabricant du système de sécurité pour enfants avancé ou le revendeur.

Il s'agit d'un système de sécurité pour enfants avancé, rehausseur i-Size (100-150 cm, face vers l'avant). Il est homologué en vertu du Règlement ONU n° 129 pour une utilisation principalement dans les « positions assises i-Size », comme spécifié par les constructeurs automobiles dans le manuel d'utilisation du véhicule. En cas de doute, consultez le fabricant du système de sécurité pour enfants avancé ou le revendeur.

1. En termes d'installation, le système peut être considéré comme conforme si le fabricant a indiqué dans le mode d'emploi du véhicule qu'il est adapté au montage d'un système de sécurité pour enfants I-Size de ce groupe d'âge.

2. Ce système de sécurité pour enfants est classé I-Size dans des conditions plus strictes que celles appliquées aux modèles précédents non accompagnés de cet avis.

3. Ce siège d'auto est approuvé pour une utilisation avec les types de méthodes d'installation suivants : INSTALLATION DANS LE SENS OPPOSE DE LA CIRCULATION : ECE R129/03 I-Size universel ISOFIX USOD, dans le sens opposé de la circulation, 40-105 cm et poids enfant ≤18 kg, avec dispositifs ISOFIX et pied de support ;

INSTALLATION DANS LE SENS DE LA CIRCULATION : ECE R129/03 I-Size universel ISOFIX USOD, dans le sens de la circulation, 76-105 cm et poids enfant ≤18 kg., avec dispositifs ISOFIX et pied de support ;

INSTALLATION DANS LE SENS DE LA CIRCULATION : rehausseur de siège enfant USOD ECE R129/03 I-Size, dans le sens de la circulation, 100-150 cm, avec ceinture de sécurité pour adulte avec ou sans fixation ISOFIX.

Convient uniquement si les véhicules homologués sont équipés de ceintures de sécurité à trois points/rétractables homologuées selon le règlement CEE-ONU n° 16 ou des normes équivalentes.

N'utilisez PAS le dispositif sur les sièges où un airbag est installé et déployé.

Instructions importantes de sécurité !

Les instructions d'utilisation doivent être conservées pendant toute la durée de vie du système de sécurité pour enfants universel !

1. ATTENTION ! Les parties dures et les parties en plastique du système avancé de sécurité pour enfants doivent être situées et installées de manière que, lorsque le véhicule automobile fonctionne normalement, elles ne puissent pas être coincées par un siège coulissant ou par une porte du véhicule.

2. ATTENTION ! Toutes les ceintures fixant le système de sécurité au véhicule doivent être tendues, le pied de support doit être en contact avec le sol du véhicule, toutes les ceintures fixant l'enfant doivent être réglées selon le corps de l'enfant. Il ne faut pas permettre la torsion des ceintures.

3.ATTENTION ! Il est extrêmement important de veiller à ce que la ceinture abdominale soit utilisée bas vers le bas afin que le bassin soit bien fixé.

4.ATTENTION ! Il est recommandé de remplacer le dispositif lorsqu'il a été soumis à des contraintes mécaniques destructrices lors d'un accident.

1. ATTENTION ! Il est dangereux d'apporter des modifications ou des ajouts au dispositif sans l'approbation de l'autorité d'homologation de type. Il existe un danger si les instructions d'installation fournies par le fabricant du système de sécurité pour enfants ne sont pas strictement suivies.

2. ATTENTION ! Lorsque le siège n'est pas équipé d'une housse textile, elle doit être conservée à l'abri du soleil, car il pourrait sinon être trop chaud pour la peau de l'enfant.

3. ATTENTION ! Ne laissez pas les enfants sans surveillance dans un système de sécurité pour enfants avancé.

4. ATTENTION ! Sécurisez correctement tous les bagages ou autres objets susceptibles de causer des blessures en cas de collision.

5. ATTENTION ! N'utilisez pas le système avancé de sécurité pour enfants sans son housse.

6. ATTENTION ! Ne remplacez pas la housse du système de sécurité pour enfants avancé par autre chose que celle recommandée par le fabricant, car la housse fait partie intégrante des performances du système de sécurité.

7. ATTENTION ! IMPORTANT - N'UTILISEZ PAS L'ORIENTATION FACE VERS L'AVANT AVANT QUE L'ENFANT AIT PLUS DE 15 MOIS.

8. ATTENTION ! Gardez le système de sécurité pour enfants avancé orienté vers l'arrière jusqu'à ce que l'âge de l'enfant dépasse 36 mois ou jusqu'à ce que sa taille dépasse 105 cm.

9. ATTENTION ! Veuillez-vous référer au manuel d'instructions du constructeur du véhicule.

10. ATTENTION ! Vérifiez périodiquement l'usure des courroies, en accordant une attention particulière aux points d'attache, aux protections et aux dispositifs de réglage !

11. ATTENTION ! Ne laissez pas la boucle partiellement fermée, elle doit être verrouillée lorsque toutes les pièces sont engagées. Vous devez pouvoir retirer immédiatement l'enfant du siège en cas d'urgence. Votre enfant doit apprendre à ne jamais jouer avec la boucle.

12. ATTENTION ! Rangez le siège enfant dans un endroit sûr, hors de portée des enfants lorsqu'il n'est pas utilisé. Évitez de placer des objets lourds sur le siège. Ne laissez pas votre siège auto entrer en contact avec des substances corrosives telles que l'acide de batterie.

13. ATTENTION ! Pour le « système de sécurité pour enfants avancé i-Size », l'utilisateur doit lire le manuel d'instructions du constructeur du véhicule !

14. ATTENTION ! Ne laissez pas votre enfant dans ce siège de sécurité pendant une période prolongée. Lors de longs trajets, faites plus de pauses et retirez l'enfant du siège auto.

15. ATTENTION ! Les images sur la page de titre et à l'intérieur des instructions sont données à titre d'exemple et peuvent différer du produit réel.

20.ATTENTION ! Avant la première utilisation du produit, retirez-en tous les supports publicitaires, ainsi que les dispositifs utilisés pour les fixer au produit.

21.ATTENTION ! N'utilisez PAS le système de sécurité pour enfants avancé si la position de la boucle de la ceinture de sécurité pour adulte par rapport aux principaux points de contact du siège n'est pas satisfaisante, veuillez contacter le fabricant en cas de doute.

1. ATTENTION ! N'utilisez PAS d'autres points de contact que ceux décrits dans les instructions et marqués sur le système de sécurité pour enfants avancé, veuillez contacter le fabricant en cas de doute.

ECE R129/03

INSTRUCTIONS DE LAVAGE

1. Le siège auto peut être nettoyé avec de l'eau tiède et du savon. N'utilisez pas de produits de nettoyage agressifs tels que des abrasifs ou des diluants.
2. Le revêtement doit être lavé à la main à une température maximale de 30°C. Ne le mettez pas au sèchelinge. Laissez le revêtement sécher naturellement.
3. Les pièces en plastique peuvent être nettoyées avec un chiffon humide. N'utilisez pas d'abrasifs.
4. N'utilisez jamais de lubrifiant ou de solvant sur aucune partie du siège.

TYPE DE CEINTURES APPROUVÉES DONT VOUS DEVRIEZ DISPOSEZ DANS VOTRE VOITURE :

A - Ceinture de sécurité de la voiture - Ceinture diagonale
B - Ceinture de sécurité auto - Ceinture abdominale
C - Points de fixation ISOFIX

Votre siège auto peut être installé à l'aide des points de fixation ISOFIX et du pied de support face vers l'arrière (40-105 cm) et face vers l'avant (76-105 cm). Pour une hauteur de 100-150 cm, il peut être installé face vers l'avant, avec une ceinture à 3 points pour adulte et avec ou sans fixation ISOFIX.

?1 Possibilité d'installation, mais le sol dans la partie avant de l'endroit d'installation doit être à niveau et ne doit pas être soulevé, l'endroit d'installation doit être équipé d'une ceinture à 3 points de voiture!

NE PEUT PAS ÊTRE UTILISÉ AUX SIÈGES AVEC DES CEINTURES À 2 POINTS !

1. Adoucisseur de tête
2. Adoucisseur du dossier
3. Adoucisseur des ceintures d'épaules
4. Ceintures d'épaule
5. Rembourrage
6. Pied de support
7. Appui-tête
8. Protecteur
9. Boutons de déverrouillage du système ISOFIX

10. Bouton de réglage de la hauteur
    sur le pied de support

11. Guide de ceinture de sécurité

12. Boucle
13. Bouton de réglage (couvercle du bouton de réglage)
14. Mécanisme de réglage de l'inclinaison du siège
15. Mécanisme de rotation du siège
16. Sangle pour régler la longueur des ceintures
17. Poignée de réglage de l'appui-tête
18. Dossier
19. Base
20. Mécanismes de serrage ISOFIX (astuces)
21. Douilles de guidage ISOFIX

Installation pour taille de 40-105 cm avec des embouts ISOFIX et un pied de support. Dans le sens opposé de la circulation

IMPORTANT : Vérifiez au préalable que le véhicule dispose de 2 crochets d'ancrage métalliques ISOFIX à l'intersection entre le siège et le dossier du véhicule sous la sellerie.

REMARQUE : Lors de l'utilisation du système ISOFIX, les douilles de guidage ISOFIX (21) peuvent être insérées dans les crochets ISOFIX du véhicule (Photo 1). Les embouts ISOFIX aux deux extrémités du siège passent dans les douilles de guidage.

Étape 1. Tirez le pied de support vers l'avant depuis la base et appuyez sur le bouton (10) pour régler sa hauteur (Photo 2).

Étape 2. Appuyez sur le bouton (9) pour libérer le système ISOFIX et faites glisser les rails vers l'avant au maximum (Photo 3).

Étape 3. Attention ! Pour faire pivoter le siège du siège auto, la jambe de support doit être tirée vers l'avant depuis la base. Tirez le mécanisme (15) et faites pivoter le fauteuil tout en tenant la base. (Photo 4)

Étape 4. Détachement des ceintures : appuyez sur le bouton de réglage de la ceinture (13) (Photo 5) et tirez en même temps les deux ceintures d'épaule (4). Remarque : Ne tirez pas sur les adoucisseurs des ceintures.

Étape 5. Serrage des ceintures : Placez l'enfant dans le siège, connectez les deux éléments de ceinture et insérez-les dans la boucle centrale (Photo 6,7) jusqu'à ce qu'un clic se fasse entendre. Tirez la sangle (16) au milieu du siège jusqu'à ce que les ceintures soient tendues. (Photo 8)

Étape 6. Placez le siège auto sur le siège auto face au sens de déplacement opposé. (Photo 9) Appuyez les mécanismes de fixation ISOFIX directement sur les crochets métalliques du véhicule jusqu'à ce que vous entendiez un « Clic ». Assurez-vous que l'indicateur de verrouillage ISOFIX soit VERT. (Photo 10)

Étape 7. Poussez le siège enfant contre le dossier du siège auto. Lors de ce transfert, le système ISOFIX resserrera le siège enfant au siège auto et vous entendrez un « Clic ».

Étape 8. Pour régler l'inclinaison du siège, appuyez sur le bouton (14) (Photo 11, 12)

Installation pour taille de 76-105 cm avec des embouts ISOFIX et un pied de support. Dans le sens de la circulation

Étape 1. Placez le siège auto sur le siège auto dans le sens de la circulation. (Photo 13) Appuyez les mécanismes de fixation ISOFIX directement sur les crochets métalliques du véhicule jusqu'à entendre un « Clic ».

Étape 2. Poussez le siège enfant contre le dossier du siège auto jusqu'à ce que le mécanisme ISOFIX se verrouille. Assurez-vous que le voyant de verrouillage ISOFIX est vert et que le siège enfant est bien fixé et ne vacille pas. En cas de doute, répétez les étapes ci-dessus et réinstallez.

Étape 3. Tirez le pied de support vers l'avant depuis la base et appuyez sur le bouton (10) pour régler sa hauteur (Photo 2). Assurez-vous que le pied de support est à la hauteur nécessaire pour assurer la stabilité du siège enfant.

Étape 4. Serrage des ceintures : Placez l'enfant dans le siège, connectez les deux éléments des ceintures d'épaule et insérez-les dans la boucle centrale (Photo 6,7,16) jusqu'à ce qu'un clic se fasse entendre. Tirez la sangle (16) au centre du siège jusqu'à ce que les ceintures soient tendues (Photo 8).

Réglage de l'appui-tête

L'appui-tête peut être réglé en 11 positions différentes. Tirez la poignée de réglage (17) (Photo 14), déplacez l'appui-tête jusqu'à la position désirée vers le haut et vers la bas selon la hauteur de votre enfant, comme indiqué sur la photo 15. Assurez-vous que les ceintures ne sont pas tordues.

Démontage du système de ceintures

1. Soulevez l'appui-tête aussi haut que possible.
2. Libérez les ceintures d'épaules de la boucle.
3. Retirez le coussin du siège. Décompressez le revêtement suffisamment loin pour accéder à la base du siège. Soulevez le capuchon (Photo 17), insérez la boucle et fermez.
4. Rangement du système de sécurité : détachez le rembourrage du dossier. Placez les ceintures à l'intérieur du revêtement en plaçant les boucles de ceinture dans l'ouverture du dossier et attachez-les (Photo 18). Pour retirer complètement les ceintures d'épaules : déclipsez le velcro pour les libérer de la ceinture. Débranchez la ceinture de l'adoucisseur de la plaque métallique et retirez-la (Photo 19).
5. Rangez tous les accessoires démontés du siège.

Pour les enfants mesurant jusqu'à 60 cm, le siège auto doit être utilisé avec le coussin moelleux. Lorsque la taille de l'enfant dépasse 60 cm, retirez le coussin moelleux. Libérez les ceintures de la boucle et retirez le coussinet souple.

Installation pour taille de 100-150 cm avec des embouts ISOFIX et une ceinture à 3 points. Dans le sens de la circulation.

Étape 1. Placez le siège auto sur le siège auto dans le sens de la circulation. (Photo 20) Appuyez les mécanismes de fixation ISOFIX directement sur les crochets métalliques du véhicule jusqu'à ce que vous entendiez un « Clic ».

Étape 2. Après avoir retiré les coussins intérieurs, ajustez l'appui-tête à la taille de l'enfant. (Photo 14)

Étape 3. Passez la ceinture de sécurité à travers le guide de l'appui-tête (11) et par-dessus l'épaule de l'enfant (mais loin du cou de l'enfant). Passez ensuite la ceinture entre l'aisselle et les genoux de l'enfant et la ceinture abdominale sur les genoux de l'enfant (Photo 21).

Attachez la ceinture de sécurité dans la boucle du véhicule jusqu'à ce qu'elle s'enclenche. Assurez-vous que la ceinture n'est pas tordue.

Installation pour taille de 100-150 cm une ceinture à 3 points. Dans le sens de la circulation

1. Placez le siège auto sur le siège auto « dans le sens de la circulation » et utilisez la ceinture de sécurité auto à 3 points.
2. Placez l'enfant dans le siège.
3. Faites passer la ceinture de sécurité à travers le guide de l'appui-tête et entre l'accoudoir et les genoux de l'enfant, et la ceinture sous-abdominale sur les genoux de l'enfant (Photo 21).
4. Attachez la ceinture de sécurité dans la boucle du véhicule jusqu'à ce qu'un « clic » se fasse entendre.
5. Appuyez le siège contre le siège de la voiture jusqu'à ce que la ceinture de sécurité soit tendue.

Démontage du rembourrage.

1. Démontage - Tirez l'appui-tête vers le haut au maximum. Retirez le haut de la garniture. Détachez tous les boutons du rembourrage (Photo 22), puis retirez le rembourrage en la soulevant du siège et du dossier.
2. Installation du rembourrage : Pour installer le rembourrage, veuillez répéter les étapes ci-dessus dans l'ordre inverse.
