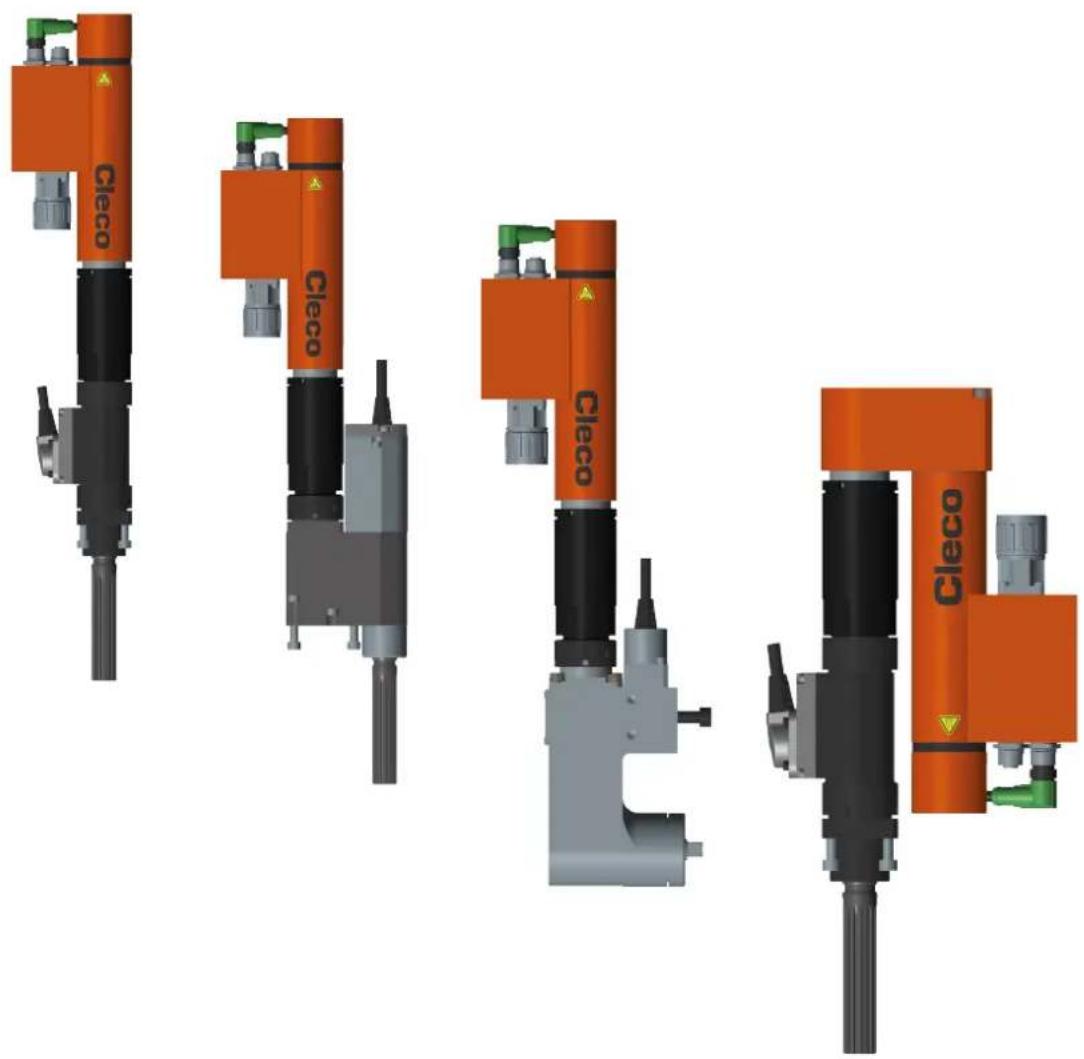

MODE D'EMPLOI 1BD12T2S-A Cleco

Pour des informations supplémentaires sur le produit, venez nous rendre visite sur notre page Web : www.clecoTools.com

Notice d'installation

Gestion des câbles2 P2585JH | 2022-03 Apex Tool Group Copyright © Apex Tool Group, 2022 Sans l'autorisation expresse de Apex Tool Group, ce document ne peut être ni dupliqué, ni transposé par- tiellement ou entièrement sur un autre support de données ou dans une autre langue naturelle ou exploi- table par une machine ; ceci sous aucune forme - qu'il s'agisse de procédés électroniques, mécaniques, optiques ou autres. Clause de non-responsabilité Apex Tool Group se réserve le droit de modifier, compléter ou améliorer ce document ou le produit, même sans avertissement préalable. Marque Cleco Production Tools est une marque déposée de Apex Brands, Inc. Apex Tool Group 670 Industrial Drive Lexington, SC 29072 USA Fabricant Apex Tool Group GmbH Industriestraße 1 73463 Westhausen AllemagneSommaire

1 À propos de ce document Le présent document s'adresse au personnel spécialisé en matière d'installation et de maintenance (admi- nistrateurs, chargés de maintenance, service technique). Il contient des informations

• sur la configuration et le fonctionnement. La langue d'origine de ce document est l'allemand.

1.1 Documents complémentaires

Document P2577SB Manuel système – Série BD P2578WA Manuel de maintenance – Broche de vissage série BD P2579MA Instructions de montage – Série BD

italique Caractérise les options de menu (p. ex. Diagnostic), champs de saisie, cases à co- cher, cases d'option, menus déroulants ou chemins de menu.

Signale la sélection d'une option de menu, p. ex. Fichier > Imprimer.

Caractérise les interrupteurs, boutons ou touches d'un clavier externe, p. ex. <F5>. Courier Caractérise les noms de fichier, par ex. setup.exe.

Caractérise les listes, niveau 1.

Caractérise les listes, niveau 2.

Caractérise des options

Caractérise les résultats.

Caractérise une séquence d'étapes de manipulation.

Caractérise une étape de manipulation individuelle.Mesures

2 Mesures Pourquoi une gestion du câblage ? Une gestion correcte des câbles augmente la durée de vie et évite les pannes. Lors de la pose de câbles, observer impérativement les points suivants :

Pose ► Poser les câbles afin de ne pas risquer de trébucher. ► Poser les câbles avec de légères boucles. Dans toute leur plage de mouvement, les câbles ne doivent jamais être soumis à une traction. ► Ne pas poser de câble de longueur excessive (réserve). ► Poser les câbles sans déformation. ► Les câbles ne doivent pas heurter, frotter ou rester accrochés contre / à des pièces. ► Veiller à une compensation de longueur appropriée en cas de contrainte de torsion. ► Respecter les rayons de courbure et les longueurs de torsion admissibles. La durée de vie augmente avec la grandeur du rayon de courbure et la longueur de torsion. ► Prendre des mesures appropriées pour la limitation des rayons de courbure et de la torsion des câbles. ► Tous les connecteurs enfichables doivent être fermés. Les verrouillages doivent être serrés ferme- ment. Décharge de traction ► Il ne doit pas y avoir de force de traction ou de force transversale sur les connecteurs enfichables. ► Tous les câbles de rallonge en début et en fin de section doivent être équipés de décharge de trac- tion. ► Ne décharger les câbles de la force de traction produite qu'avec le matériel prévu (voir 6.3 Décharge de traction, page 20). ► Ne pas utiliser de serre-câble. Les serre-câbles soumettent le câble à contrainte et diminuent la durée de vie. ► Limiter autant que possible le nombre de serre-câbles.Mesures

Autres mesures voir chapitre 2.1 Généralités, page 5 ► Limiter la course possible des chariots au moyen de câbles courts. ► Après l'installation des câbles, exécuter quelques cycles de mouvement et optimiser la pose le cas échéant.

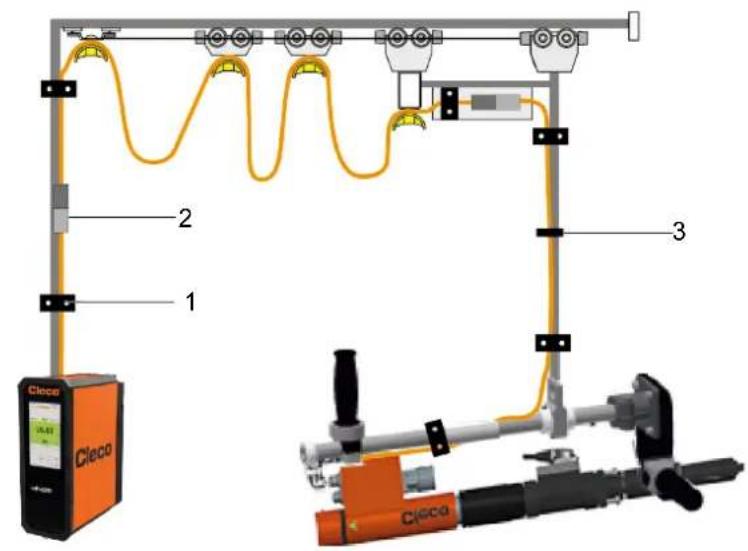

Fig. 2-1 : Exemple d'utilisation d'une broche de vissage à main

Bride de décharge de traction

Connecteur enfichable de câble de broche

Bande velcro de décharge de traction

2.3 Utilisation d'un robot

La pose des câbles et des gaines de protection dans le cadre de l'utilisation avec un robot doit être réali- sée avec le plus grand soin. Autres mesures voir chapitre 2.1 Généralités, page 5 : ► Lors de la pose de câbles dans le robot, veiller particulièrement à ce que les câbles ne heurtent pas, ne frottent pas ou ne restent pas accrochés contre / à des pièces. ► Après l'installation des câbles, exécuter quelques cycles de mouvement et optimiser la pose le cas échéant.

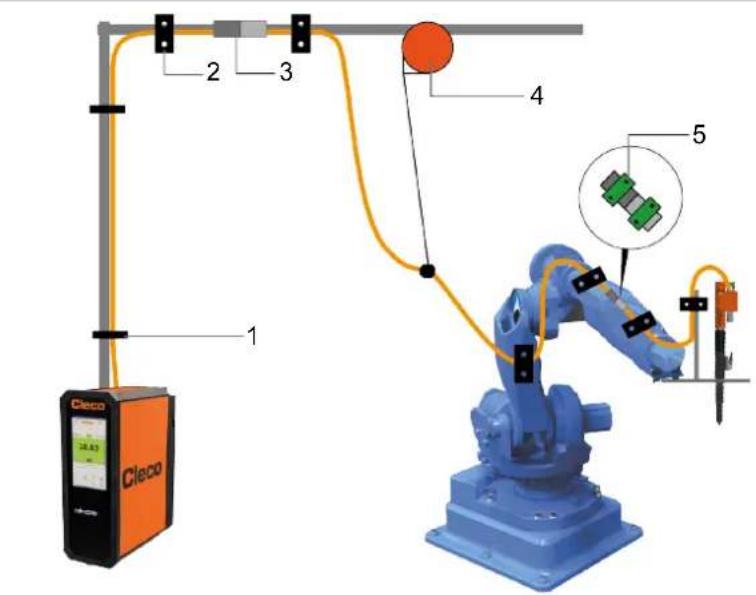

Fig. 2-2 : Exemple d'utilisation avec un robot

Bande velcro de décharge de traction

Bride de décharge de traction

Connecteur enfichable de câble de broche

Fixation de connecteur enfichable

2.4 Utilisation de chaîne porte-câbles

La pose des câbles et des gaines de protection dans des chaînes porte-câbles doit être réalisée avec le plus grand soin. Autres mesures voir chapitre 2.1 Généralités, page 5 : ► Sélectionner la longueur des chaînes porte-câbles de sorte que les câbles posés ne soient jamais en traction ou sous pression. ► Les connecteurs enfichables ne doivent pas se trouver dans la zone de la chaîne porte-câbles. Fixer les connexions enfichables avec des brides

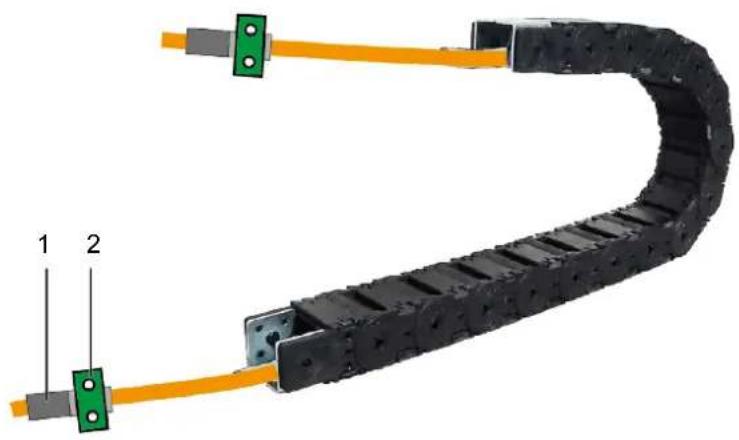

Fig. 2-3 : Exemple d'utilisation avec une chaîne porte-câbles

Fixation de connecteur enfichable

► Tous les bords de la chaîne porte-câbles doivent présenter un rayon permettant de protéger au maxi- mum les câbles du frottement, de la surcharge ou du pincement. ► Poser les câbles sans déformation. Avant le montage, poser les câbles sur une surface plane, afin qu'ils puissent être introduits à l'état étiré. ► Les câbles doivent traverser le rayon de courbure sans aucune contrainte. ► Éviter le croisement de câbles ou de gaines dans la chaîne porte-câbles. ► Ne pas regrouper les câbles et les poser si possible individuellement les uns à côté des autres, sans les fixer, dans la chaîne porte-câbles. Poser deux câbles maximum par séparation. ► Séparer si possible les câbles adjacents par des entretoises de séparation. ► En cas de pose verticale : considérer un espace libre d'env. 20 % au sein de la hauteur de cornière. Les câbles, chaîne incluse, pendent vers le bas en raison du poids des câbles. Surveiller ces flèches à intervalles réguliers et réajuster si nécessaire. ► Ne jamais placer des câbles de diamètres différents (différence > 3 mm) ensemble dans une sépara- tion. ► Éviter d'écraser des conducteurs individuels ou des sous-composants. Il est recommandé d'appliquer une force de serrage sur toute la circonférence du câble. ► Après l'installation des câbles, exécuter quelques cycles de mouvement et optimiser la pose le cas échéant.

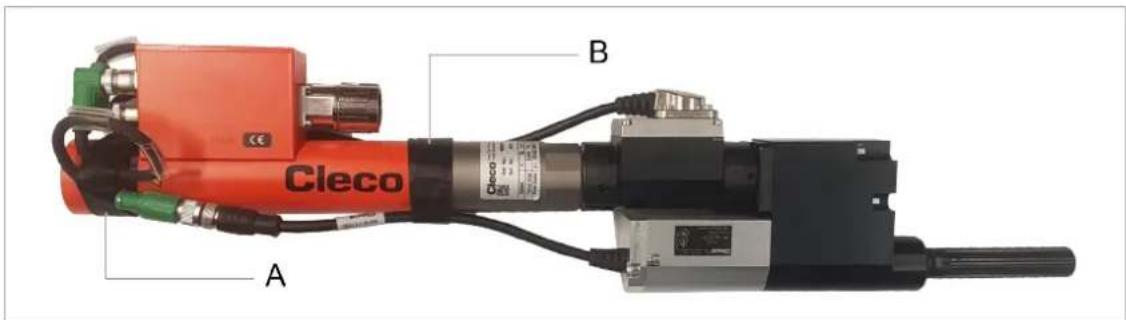

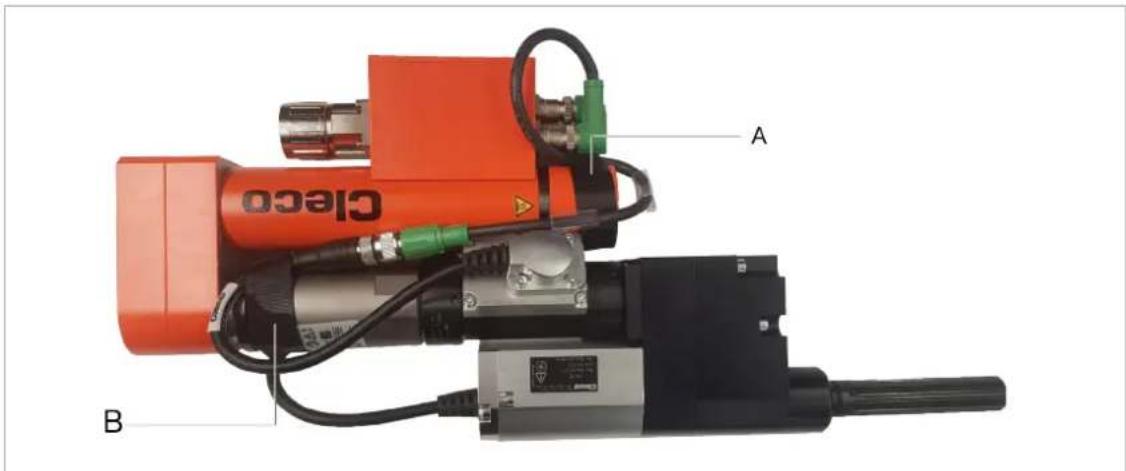

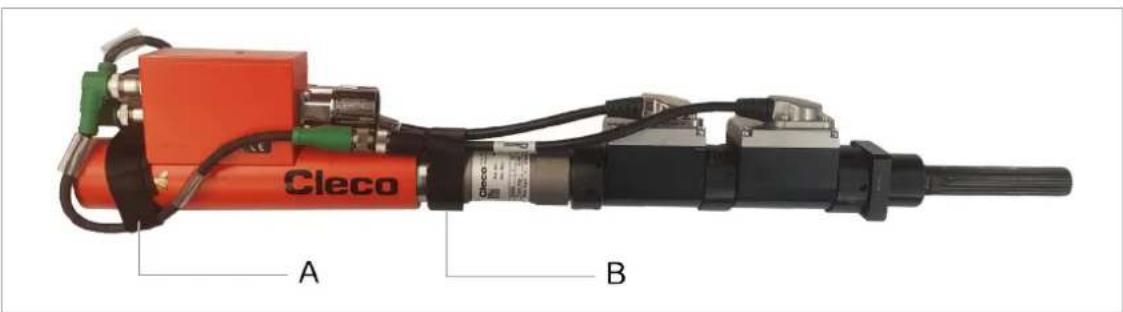

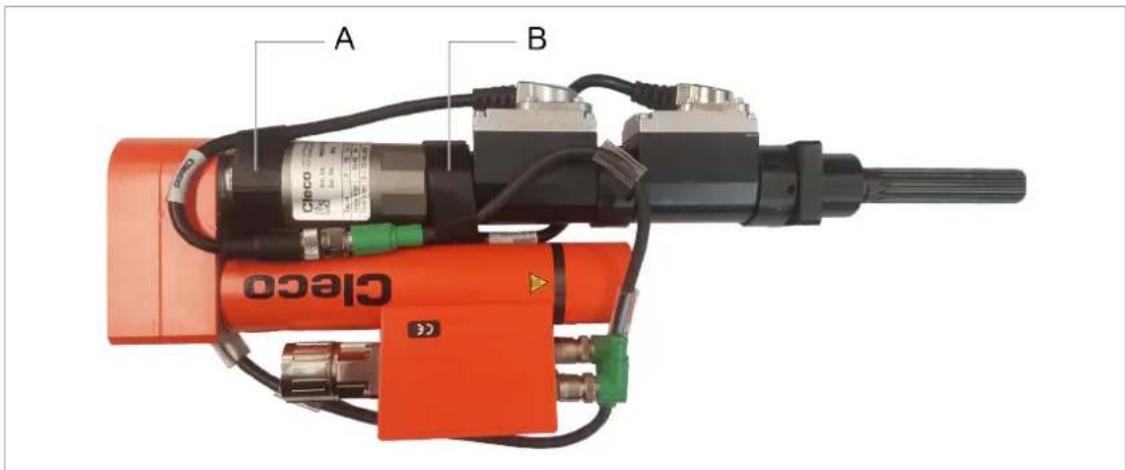

2.5 Pose du câble de transducteur

► À l'aide d'une bande Velcro voir chapitre 4 Matériel, page 13, fixer le câble de transducteur de ma- nière serrée à la broche de vissage. Modèle

Longueur de bande velcro [cm]

Longueur de bande velcro [cm]

Exemples de fixations :

Fig. 2-7 : 1BDU-2K-VKCâble

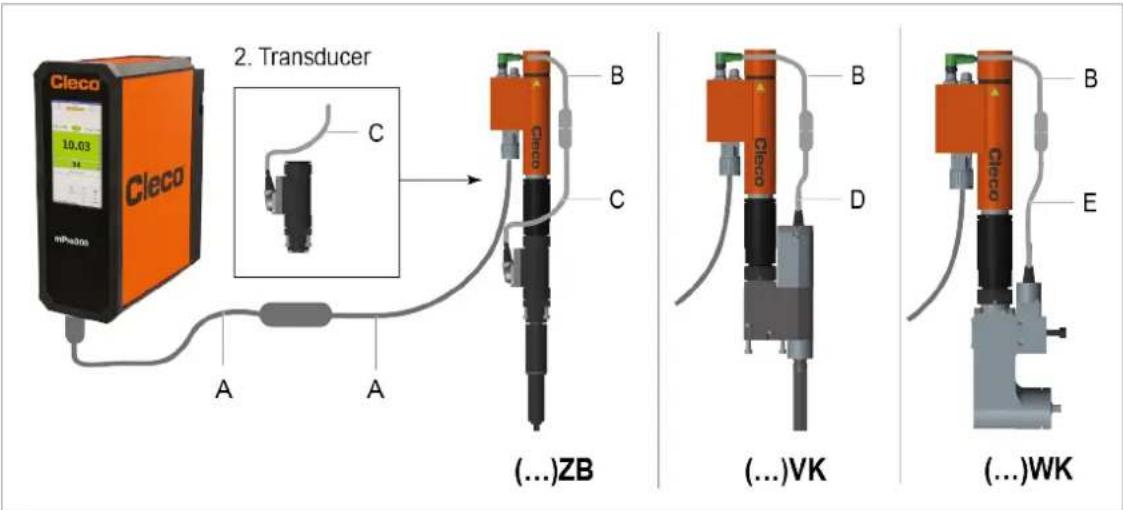

3 Câble Fig. 3-1 : Câble Dimension

Réf. Lon- gueur [m] Réf. Réf. Réf. Réf.

Remarque Dysfonctionnement Ne pas dépasser la longueur totale de 50 m du câble d'outil. ► Adapter la longueur du câble d'outil par rapport à la longueur du câble prolongateur.Câble

Câble de broche A / dimension 1 Réf. Longueur [m] Poids

4,75 Propriétés Thermiques Température ambiante -20 °C à +90 °C Inflammabilité Selon UL 1581 Chimiques (gaine) Matériau de la gaine Polyuréthane, anti-adhésion, résistant à l'hydrose et aux mi- crobes, résistant aux UV, ré- sistant à l'abrasion, aux déchi- rures, aux coupures et aux im- pacts DIN ISO 4649,

Résistant à l'huile Selon DIN EN 50363-10-2, IRM902 Résistant à l'hydrolyse Selon DIN EN 50363-10-2 Couleur Semblable à RAL 2004 Mécaniques Diamètre [mm] 10,3±0,3 Rayons de courbure R [mm] Courbure unique Courbure multiple

25 min. 75 min. Mouvement de roule- ment 110 min. Courbure de change- ment Longueur de torsion [mm] (+180 ° autour de l'axe médian 500 min. Accélération max. [m/s²] 100 (10 G max.)

Connecteur enfichable 0,25 g / câble 0,18 g/mCâble

Câble de broche A / dimension 2–4 Réf. Longueur [m] Poids

10,79 Propriétés Thermiques Température ambiante -20 °C à +90 °C Inflammabilité Selon UL 1581 Chimiques (gaine) Matériau de la gaine Polyuréthane, anti-adhésion, résistant à l'hydrose et aux mi- crobes, résistant aux UV, ré- sistant à l'abrasion, aux déchi- rures, aux coupures et aux im- pacts DIN ISO 4649 Résistant à l'huile Selon DIN EN 50363-10-2, IRM902 Résistant à l'hydrolyse Selon DIN EN 50363-10-2 Couleur Semblable à RAL 2004 Mécaniques Diamètre [mm] 13,9±0,3 Rayons de courbure R [mm] Courbure unique Courbure multiple

35 min. 105 min. Mouvement de roule- ment 140 min. Courbure de change- ment Longueur de torsion [mm] (+180 ° autour de l'axe médian 500 min. Accélération max. [m/s²] 100 (10 G max.)

Connecteur enfichable 0,25 g / câble 0,18 g/mMatériel

4 Matériel Article Utilisation Colliers STAUFF avec élé- ment en élastomère Type 410 PP-R (10 mm) Réf. – Type 414 PP-R (14 mm) Référence 961509PT Fixation des composants de câbles et de gaines en début et en fin de section. Surface de serrage large, rembour- rée. S'adapte au diamètre de câble correspondant, p. ex. : Collier STAUFF Type 428 PP-R (28 mm) Réf.917900 Fixation de connecteurs enfichables en présence de forces extrêmes, tels que vibrations, chocs ou mou- vements de rotation. Bande Velcro p. ex. type ONE_WRAP Strap Solution de gestion de câbles plus économique, destinée à la fixation supplémentaire ou au regroupe- ment en faisceau de câbles. Les câbles ne sont pas serrés excessi- vement et ne rigidifient pas le fais- ceau, contrairement aux serre- câbles. Ne pas utiliser pour la décharge de traction !POWER TOOLS SALES & SERVICE CENTERS Please note that all locations may not service all products. Contact the nearest Cleco® Sales & Service Center for the appropriate facility to handle your service requirements.
