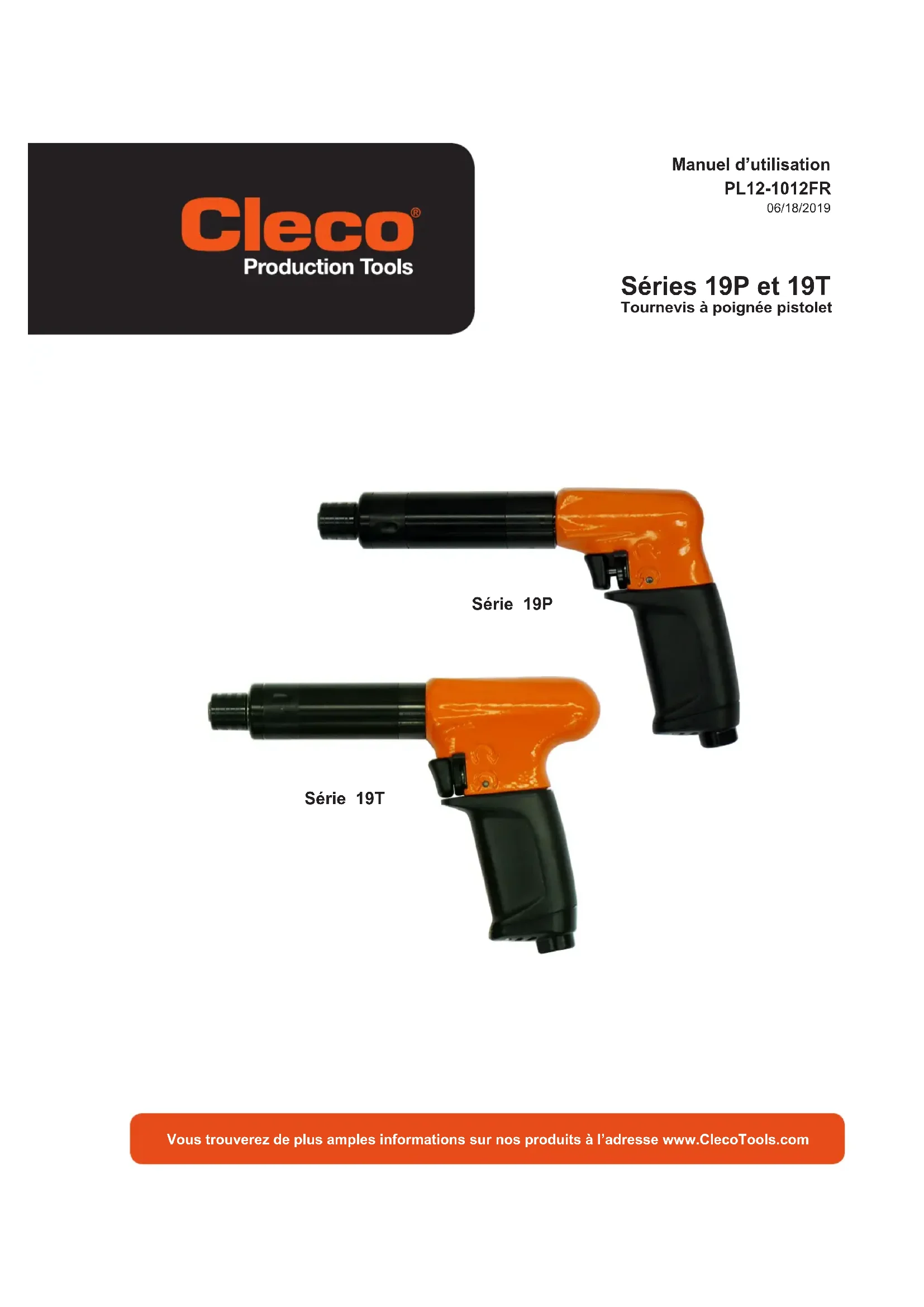

MODE D'EMPLOI 19PTA09Q Cleco

For additional product information visit our website at http://www.ClecoTools.com Manuel d’utilisation PL12-1012FR 06/18/2019 Séries 19P et 19T Tournevis à poignée pistolet Vous trouverez de plus amples informations sur nos produits à l’adresse www.ClecoTools.com Série 19P Série 19TPage 2 PL12-1012FR 06/2019 Cleco

Informations générales Pour ce manuel d’utilisation Ce manuel d’utilisations est le traduction du manuel d’utilisation original (anglais) destiné à toutes les personnes qui seront amenées à utiliser et à entretenir ces outils.Ce manuel d'instructions

• o󰀨re des indications importantes pour l'utilisation sécurisée et e󰀩cace de ces outils.
• décrit la fonction et le fonctionnement des outils de séries 19P et 19T.
• sert de guide de référence pour les données techniques, la fréquence de maintenance et la commande de pièces de rechange.• fournit des informations sur l'équipement optionnel. Texte d'identication : 19P / 19T représente tous les modèles de tournevis pneumatiques à poignée pistolet décrits dans ce manuel Ú indique une action requise
• indique une liste<..> indique un numéro de référence relatif aux schémas des pièces en vue éclatée Arial indique un élément ou une instruction importante écrite en Arial gras Graphique d'identication : ¢ indique un mouvement directionnel ò indique une fonction ou une force Protection des droits d'auteur : Apex Tool Group, LLC se réserve le droit de modier, de compléter ou d'améliorer ce document ou le produit sans préavis. Ce document ne doit être reproduit d'aucune façon ni d'aucune forme, en tout ou partie, ni copié dans une autre langue naturelle ou lisible sur un outil informatique ou un support de données, qu'il soit électronique, mécanique, optique ou de tout autre type, sans l'autorisation préalable écrite d'Apex Tool Group, LLC.Page 3 PL12-1012FR 06/2019 Cleco

Nomenclature 19 X X A XX Q Série d'outils PoignéeP = Poignée pistolet en PT = Poignée pistolet en TType d'outils C = Combinaison (gâchette/démarrage par pression) T = GâchetteEmbrayageA = Embrayage ClecomaticCouple de serrage maximal02 = 2,1 Nm 06 = 5,1 Nm03 = 2,9 Nm 07 = 6,8 Nm04 = 4,5 Nm 09 = 8,9 Nm05 = 5,1 Nm 15 = 14,7 NmSystème d'entraînement Q = Mandrin à installation rapidePage 4 PL12-1012FR 06/2019 Cleco

Table des matières 1 Sécurité 6

1.1 Avertissement et remarques ..................................................................................6

1.2 Exigences de base pour des pratiques de travail sécurisées ................................7

3.2 Utilisation et éléments fonctionnels .....................................................................10

4 Accessoires 11 5 Avant la première utilisation 12

5.3 Raccordement de l'alimentation d'air à l'outil .......................................................12

8.1.1 Calcul d'un plan de maintenance spécique au client .........................................17

8.2 Lubriants ............................................................................................................ 17 9 Instructions de réparation 18

9.1 Démontage et remontage du moteur ...................................................................18

9.2 Réglage de la taille de la tige de déclenchement ................................................ 19Page 5

Table des matières 10 Pièces de rechange

11 Données techniques 42

11.1 Caractéristiques des modèles 19PCA et 19TCA ................................................. 42

11.2 Caractéristiques des modèles 19PTA et 19TTA ..................................................42

12.3 Réparations liées à la garantie ............................................................................ 43

1.1 Avertissements et remarques

Les remarques et les avertissements sont identiés par un mot signalétique et un pictogramme.

• Le mot signalétique indique l'importance et la probabilité du danger imminent.

• Le pictogramme indique le type de danger.

AVERTISSEMENT désigne une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures corporelles graves.

ATTENTION désigne une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures corporelles mineures ou modérées, ou des dégâts matériels et environnementaux.

REMARQUE désigne une information générale comme un conseil d'utilisation ou toute autre information utile n'impliquant aucune situation dangereuse.

Informations importantes devant être lues et comprises par tout le personnel installant, utilisant ou entretenant cet équipement. ---------------------------------------------------------------------------------------------------------------------------------------Page 7 PL12-1012FR 06/2019 Cleco

1.2 Exigences de base pour des pratiques de travail sécurisées

L'ensemble du personnel installant, utilisant ou entretenant ces outils doit lire et comprendre toutes les instructions de sécurité gurant dans ce manuel. Le non respect de ces instructions peut entraîner des blessures corporelles ou des dégâts matériels graves. Ces instructions de sécurité ne sont pas supposées être infaillibles. Informez-vous à propos de toutes les réglementations nationales, de votre État ou locales en vigueur et respectez-les.

Espace de travail : ÚAssurez-vous de disposer d'assez d'espace pour travailler. ÚMaintenez l'espace de travail propre. ÚMaintenez l'espace de travail bien ventilé. Sécurité du personnel : ÚInspectez les tuyaux et les raccords d'alimentation d'air. N'utilisez pas de tuyaux endommagés, e󰀩lochés ou détériorés. ÚVériez que le tuyau d'alimentation d'air est fermement xé à l'outil. ÚTenez-vous bien d'aplomb dans une position vous permettant de conserver un bon équilibre. ÚVeillez à ce que le robinet de réglage soit positionné à hauteur de tête an qu'il ne se bloque pas contre un objet adjacent en position activée à cause de la réaction au serrage. ÚSi l'outil doit être utilisé à l'envers, disposez le robinet de réglage en position neutre an d'éviter que son contenu reste bloqué à l'intérieur. ÚVeillez à ce que l'outil reste propre et sec an d'obtenir la meilleure prise en main possible. ÚTenez fermement la poignée du 19P/19T et choisissez l'embout approprié à votre application avant de commencer. ÚPréparez-vous à ce que le serrage soit puissant et rapide. Consignes de sécurité pour travailler avec et à proximité d'outils de xation : ÚN'utilisez que des embouts et des douilles pour outils électriques fournis par Apex Tool Group. ÚVériez que la douille et l'embout sont exempts de dommages et de ssures visibles. Remplacez immédiatement les éléments endommagés. ÚDéconnectez l'alimentation d'air avant d'installer ou de remplacer l'embout ou la douille. ÚNe xez pas la douille ou l'embout de façon inclinée. ÚAssurez-vous que la douille ou l'embout est bien installé sur le système d'entraînement et xé en place.

1.3 Formation de l'utilisateur

L'ensemble du personnel doit être convenablement formé avant d'utiliser les outils 19P/19T. Les outils 19P/19T ne doivent être réparés que par un personnel dûment formé.Page 8 PL12-1012FR 06/2019 Cleco

1.4 Équipement de protection individuelle

• Portez des lunettes de protection contre les projections d’éclats métalliques

• Portez une protection auditive Risque de blessure par coincement dans les éléments en mouvement.

• Portez un let à cheveux

• Portez des vêtements moulants

• Ne portez pas de bijoux

1.5 Utilisation prévue

Les 19P/19T sont conçus uniquement pour installer et démonter les dispositifs de xation letés. Les tournevis séries 19P/19T sont équipés d'un embrayage réglable Clecomatic. L'outil s'éteint au moment où l'embrayage atteint son couple de serrage modiable préréglé. Cette action permet de contrôler le serrage sans compromis sur la vitesse de l'outil.

• Ne modiez ni le 19P/19T, ni ses dispositifs de protection ou ses accessoires.

• N'utilisez que des accessoires agréés par le fabricant.

• Ne vous servez pas de l'outil comme un marteau, pour faire levier ou de toute autre façon inappropriée.

Tous les codes et normes nationaux, de l'État et locaux doivent être obligatoirement respectés.

1.7 Bruit et vibration

Niveau de bruit ≤ 79 dB(A) en régime libre (sans charge) conformément à ISO 12100: 2011 Valeurs de vibration < 2,5 m/s

conformément à ISO 12100: 2011Page 9 PL12-1012FR 06/2019 2 Outils disponibles, transport et stockage

2.1 Articles fournis

Vériez qu'aucun article livré ne manque ou n'a été endommagé au cours du transport : 1 19P ou 19T 1 PL12-1012EN Manuel d'instructions 1 Déclaration de conformité 1 Fiche relative au graissage 1 Garantie

Les 19P/19T doivent être transportés et stockés dans leur emballage d'origine. L'emballage est recyclable.

Dans le cadre d'un stockage à court terme (moins de 2 heures) et de la protection contre les dégâts : Ú Disposez les 19P/19T à un endroit du plan de travail permettant d'éviter tout déclenchement accidentel de la gâchette.

ÚAccrochez le 19P/19T sur un balancier ou un support d'outil approprié. Pour un stockage supérieur à 2 heures : ÚDéconnectez l'alimentation d'air du 19P/19T Cleco

Outils disponibles, transport et stockage Objet Durée Température de stockage 19P sans alimentation d'air Aucune directive -13 °F à 104 °F (-25 °C à 40 °C) 19T sans aération Aucune directive -13 °F à 104 °F (-25 °C à 40 °C)Page 10 PL12-1012FR 06/2019 Cleco

Description du produit 3 Description du produit

3.1 Description générale

• Tournevis électrique pneumatique avec poignée pistolet ou en T

• Actionnement par gâchette

• Rotation dans le sens horaire / anti horaire

• Modèles 19PCA et 19TCA : démarrage par pression sur la gâchette avec embrayage réglable Clecomatic Modèles 19PTA et 19TTA : démarrage via la gâchette avec embrayage réglable Clecomatic.

• Faible niveau de vibrations

3.2 Utilisation et éléments fonctionnels

Cette section décrit les éléments opérationnels et fonctionnels des 19P/19T.

Réf. Description 1 Admission d'air 2 Levier d'inversion réglable 3 Gâchette 4 Deux poignées pistolet douces interchangeables 5 Embrayage Clecomatic 6 Moteur et engrenages 7 Mandrin à installation rapide 4Page 11 PL12-1012FR 06/2019 Cleco

Accessoires 4 Accessoires Étrier de suspension Référence : 931962 Kit de signalisation de couple de serrage Modèles d'embrayages Clecomatic uniquement Référence : 302020PT Véricateur de serrage, série TVP-100 Référence :

Petite poignée Référence : 207595PTPage 12 PL12-1012FR 06/2019 Cleco

Avant la première utilisation 5 Avant la première utilisation

5.1 Conditions ambiantes

Température ambiante : 41 °F (5 °C) pour un maximum de 104 °F (40 °C) Humidité relative autorisée : 25 % à 90 %, sans condensation

5.2 Alimentation d'air

Pour obtenir des résultats satisfaisants, maintenez une pression constante à l'aide d'un ensemble pour tuyau d'air adapté comprenant un ltre, un régulateur et un dispositif de graissage. ÚLe diamètre intérieur du tuyau d'air doit être exempt de résidus. Nettoyez-le si nécessaire. Ú Vaporisez quelques gouttes d'huile légère pour outil pneumatique dans l'adaptateur d'admission d'air. Ú Réglez le dispositif de graissage au minimum afin de réduire la quantité d'huile dans l'air d'échappement. Identification de l'huile

5.3 Raccordement de l'alimentation d'air à l'outil

Le tuyau d'air peut se déconnecter tout seul de l'outil et virevolter de façon incontrôlable. ÚDésactivez l'arrivée d'air comprimé avant de reconnecter le tuyau à l'outil. ÚRaccordez fermement le tuyau d'air à l'outil. ÚRemettez en marche l'arrivée d'air comprimé.

Paramètre DescriptionTuyau d'air Diamètre intérieur minimal : 3/16" (4,7 mm)Longueur maximale : 16,4' (5 m) Plage de pression de fonctionnement 58 à 101,5 psi (400 à 700 kPa)Recommandation : 90 psi (620 kPa) Air comprimé Qualité de l'air conforme à ISO 8573-1, classe de qualité 2.4.3L'air comprimé doit être propre et sec Réf. Quantité emballée Désignation Fournisseur 1 grande bouteille (0,94 litre) Airlube 10W/NR-420LB DR Fuchs Lubricants Co.533485 1 Gallon US (3,78 litres) Airlube 10W/NR-420LB DR Fuchs Lubricants Co.Page 13 PL12-1012FR 06/2019

5.4 Conguration de l'outil

L'outil doit être conguré de façon adaptée à l'application.

5.4.1 Application du couple de serrage

Risque de blessure liée à un démarrage accidentel. Désactivez l'arrivée d'air comprimé avant de régler l'embrayage.

Ú À l'aide d'un outil de réglage de l'embrayage, tournez dans le sens horaire pour atteindre le serrage maximal, ou anti horaire pour atteindre le serrage minimal. Remarque : Pour des résultats optimaux, démarrez au niveau de serrage minimal et procédez au réglage dans le sens du couple maximal jusqu'à ce que le serrage souhaité soit atteint. Cleco

Avant la première utilisation

Première utilisation 6 Première utilisation

ÚAssurez-vous que l'alimentation d'air est fermement fixée et que le compresseur est activé. ÚVérifiez que le levier d'inversion est dans la bonne position. Ú Placez la douille ou l'embout sur l'application et appuyez sur la gâchette pour commencer l'insertion. ÚLorsque l'outil s'éteint une fois le serrage réglé atteint, relâchez la gâchette. ÚRetirez l'outil de l'application.Page 15 PL12-1012FR 06/2019 Cleco

Dépannage 7 Dépannage Défaut Causes potentielles Solution Pression d'air faible ou inexistante Assurez-vous que la pression d'air au niveau de l'admission d'air de l'outil est adéquate Levier d'inversion en mauvaise position

Vérifiez que le levier d'inversion se trouve en position horaire ou anti horaire Ressort de la tige de déclenchement mal positionné

L'outil doit être démontéEngrenages brisés

L'outil doit être démonté (et les pièces remplacées) Couple de serrage trop élevé Réduisez le couple de serrage Pression de fonctionnement < 58 psi (400 kPa)

Augmentez la pression d'air de fonctionnement Denture de la clé de réglage usée ou brisée

Remplacez la clé de réglage Denture de l'écrou de réglage usée ou brisée

L'embrayage doit être démonté (et les pièces remplacées) Pression d'air réduite

Vérifiez que le tuyau d'arrivée d'air n'est pas obstrué Lubrification insuffisante

Vérifiez que le dispositif de graissage du tuyau d'air est rempli de lubrifiant et fonctionne correctement Tuyau d'air d'échappement du moteur bouché

Nettoyez ou remplacez les silencieux en bronze Pales du rotor enflées à cause d'une humidité excessive

Vérifiez le filtre du tuyau d'air, videz le réservoir si nécessaire Pales du rotor usées

L'outil doit être démonté (et les pièces remplacées) Engrenages ou roulements usés

L'outil doit être démonté (et les pièces remplacées) Adaptateur d'admission desserré Serrez l'adaptateur d'admission Joint torique de l'adaptateur d'admission usé

Remplacez le joint torique L'outil ne démarre pas L'outil ne s'éteint pas Impossible de régler le couple de serrage Perte de puissance de l'outil Fuite d'air sur l'adaptateur d'admissionPage 16 PL12-1012FR 06/2019 Cleco

Risque de blessure liée à un démarrage accidentel. Désactivez l'arrivée d'air comprimé avant d'entreprendre toute maintenance.

Seul un personnel qualié et formé est autorisé à entretenir ces outils. Une maintenance régulière permet de réduire les pannes, les frais de réparation et les périodes d'arrêt. En plus du programme de maintenance suivant, intégrez un programme de maintenance prenant en compte les réglementations de réparation et de maintenance locales appropriées à toutes les phases de l'outil. Ce programme de maintenance utilise des valeurs valides pour la plupart des applications. Pour connaître une fréquence de maintenance spécique, voir 8.1.1 Calcul d'un plan de maintenance spécique au client. Fréquence de maintenanceInsertionsTous les jours Tous les jours

Inspection visuelle du tuyau d'alimentation d'air et de ses raccordements Inspectez le filtre d'air, le régulateur et le dispositif de graissage pour vérifier qu'ils fonctionnent bienVérifiez que l'outil ne génère pas de vibrations excessives ou de bruits inhabituels Inspection visuelle de tous les composants extérieurs de l'outil W1 100 000

Inspectez le tuyau d'air pour vérifier qu'il n'est ni endommagé ni usé Inspectez la tige de l'entraînement carré pour vérifier qu'elle n'est ni endommagée ni uséeInspectez l'adaptateur d'admission d'air pour vérifier qu'il est bien fixé Vérifiez la vitesse maximale en régime libre W2 500 000

Vérifiez chaque pièce et remplacez-les si nécessaires Remplacez les joints toriques et les joints d'étanchéité Nettoyez les silencieux en bronze W3 1 000 000

Vérifiez chaque pièce et remplacez-les si nécessaires Robinet de réglageMoteurEngrenagesEmbrayage Mandrin à installation rapide DésignationPage 17 PL12-1012FR 06/2019 Cleco

8.1.1 Calcul d'un plan de maintenance spécique au client

La fréquence de maintenance W(1, 2, 3) dépend des facteurs suivants :

Pour assurer le bon fonctionnement et la durée de vie optimale de l'outil, il est essentiel d'utiliser la graisse appropriée. Graisses de lubrication recommandées pour cet outil. Exemple pour l'intervalle de maintenance W2 : Après 500 000 insertions (V), Un temps d'insertion spécifique d'1,8 seconde (T1) avec un temps de fixation réel de 3 secondes (joint souple) et 3 utilisations par jour et 750 insertions par utilisation. V x T1 500000 x 1,8 T2 x S x VS 3 x 3 x 750 Vous devrez effectuer la maintenance indiquée W2 après un temps de fonctionnement de 133 jours.) W (1, 2, 3) = W2 = = 133 (jours) Facteur Valeur supposée du programme de maintenance Description

V1 = 100 000 V2 - 500 000 V3 = 1 000 000 Le nombre d'insertions après une mesure de maintenance est recommandé par Apex Tool Group.T1 1,8 secondes Temps d'insertion spécifique, mesuré selon la durée de vie et des tests d'endurance. T2 2 secondes Temps d'insertion réel selon la dureté du joint. S 1; 2; 3 Nombre d'utilisations par jour. VS 750 Nombre d'insertions par utilisation. T2, S et VS sont des facteurs variables et peuvent différer selon l'application spécifique. Réf. Quantité emballée Désignation Fournisseur 540450 18 onces (0,51 kg) Black Pearl EP-NLGI-0 Chevron 540395 2 onces (0,06 kg) Magnalube-G Carleton-Stuart Corp. 513156 16 onces (0,45 kg) Magnalube-G Carleton-Stuart Corp. 541444 2 onces (0,06 kg) Rheolube 363AX-1 Nye Lubricants, Inc. 541445 16 onces (0,45 kg) Rheolube 363AX-1 Nye Lubricants, Inc.Page 18 PL12-1012FR 06/2019 Cleco

Instructions de réparation 9 Instructions de réparation

9.1 Démontage et remontage du moteur

Démontage R = Remplacer

Instructions de réparation

9.2 Réglage de la taille de la tige de déclenchement

Étape 2 : Raccourcissez la tige de déclenchement jusqu'à ce que l'outil commence à démarrer avec un (1) tour restant sur la boîte d'embrayage. Étape 1 : (Kit 301409) Installez les (2) joints toriques (2) 863009 sur le guide de tige. Étape 3 : (Modèles 19PCA et 19TCA) Retirez les joints toriques 863009.Page 20 PL12-1012FR 06/2019 Page 20

Couple de serrage : 95-10 po-livres. (10,7-11,8 Nm) Couple de serrage : 5-7 po-livres. (0,6-0,8 Nm)

• Remarque de montage : Appliquez de la Loctite® 243 sur le trou leté dans le levier de vanne d'inversion (9) et installez la vis de réglage (10). Essuyez tout excès de Loctite® sur le levier (9).Page 21 PL12-1012FR 06/2019 Page 21

Description 1 301963PT 1 Ensemble vanne d'inversion (comprend les réf. 2 à 12) 2 541528 1 3 Joint torique 3 207611PT 1 Robinet de réglage conique 4 207612PT 1 Tige de vanne 5 70193900 1 Rondelle 6 70191800 1 Guide de vanne d'inversion 7 80047400 1 1 Pince à ressort 8 207574PT 1 Vanne d'inversion 9 207597PT 1 Levier de vanne d'inversion 10 207598PT 1 2 Vis de réglage à tête creuse 11 1110038 1 1 Gâchette 12 93040033 1 3 Joint torique 13 207570PT 1 Boîtier de la poignée pistolet 14 847031 1 2 Goupille de positionnement 15 844302 1 3 Joint torique 16 812962 1 3 Vis 17 867926 1 3 Joint torique 207601PT 1 Grande poignée pistolet (équipement standard) 207595PT * 1 Petite poignée pistolet (optionnelle) 19 203563 1 3 Support du silencieux 20 866400PT 1 3 Silencieux 21 207587PT 1 Couvercle du silencieux 207602PT 1 Adaptateur d'admission - grande poignée (équipement standard) 207588PT * 1 Adaptateur d'admission - petite poignée (optionnel) 23 905031 * 1 3 Tamis 24 905599 * 1 3 Bague de retenue 25 203525 1 3 Ressort de vanne de sectionnement 26 203529 1 Vanne de sectionnement 27 847675 1 3 Joint de vanne 28 207594PT 1 Collecteur de vanne (comprend la référence 30) 29 847033 1 2 Bague de retenue 30 847548 1 2 Goupille 31 931962 1 2 Étrier de suspension (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

• Remarque : Pièces comprises dans le kit pour petite poignée pistolet 302020PT

Réf. Numéro # X Cleco

Couple de serrage : 95-10 po-livres. (10,7-11,8 Nm) Couple de serrage : 5-7 po-livres. (0,6-0,8 Nm)

• Remarque de montage : Appliquez de la Loctite® 243 sur le trou leté dans le levier de vanne d'inversion (9) et installez la vis de réglage (10). Essuyez tout excès de Loctite® sur le levier (9).Page 23 PL12-1012FR 06/2019 Description 1 301963PT 1 Ensemble vanne d'inversion (comprend les réf. 2 à 12) 2 541528 1 3 Joint torique 3 207611PT 1 Robinet de réglage conique 4 207612PT 1 Tige de vanne 5 70193900 1 Rondelle 6 70191800 1 Guide de vanne d'inversion 7 80047400 1 1 Pince à ressort 8 207574PT 1 Vanne d'inversion 9 207597PT 1 Levier de vanne d'inversion 10 207598PT 1 2 Vis de réglage à tête creuse 11 1110038 1 1 Gâchette 12 93040033 1 3 Joint torique 13 207572PT 1 Boîtier de la poignée pistolet 14 847031 1 2 Goupille de positionnement 15 844302 1 3 Joint torique 16 812962 1 3 Vis 17 867926 1 3 Joint torique 207601PT 1 Grande poignée pistolet (équipement standard) 207595PT * 1 Petite poignée pistolet (optionnelle) 19 203563 1 3 Support du silencieux 20 866400PT 1 3 Silencieux 21 207587PT 1 Couvercle du silencieux 207602PT 1 Adaptateur d'admission - grande poignée (équipement standard) 207588PT * 1 Adaptateur d'admission - petite poignée (optionnel) 23 905031 * 1 3 Tamis 24 905599 * 1 3 Bague de retenue 25 203525 1 3 Ressort de vanne de sectionnement 26 203529 1 Vanne de sectionnement 27 847675 1 3 Joint de vanne 28 207594PT 1 Collecteur de vanne (comprend la référence 30) 29 847033 1 2 Bague de retenue 30 847548 1 2 Goupille 31 931962 1 2 Étrier de suspension (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

• Remarque : Pièces comprises dans le kit pour petite poignée pistolet 302020PT

10.3 Ensemble moteurPage 25

PL12-1012FR 06/2019 Description -- Tableau 10.3 1 Ensemble moteur 1 203504 1 Cylindre 2 205960 1 Plaque d'appui arrière 3 Tableau 10.3 1 Rotor 4 203615PT 4 12 Pale de rotor 5 208535PT 1 Plaque d'appui avant 6 842768 2 4 Roulement à billes 7 844897 1 2 Goupille de rotor avant 8 847548 1 2 Goupille de rotor arrière (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

10.3 Ensemble moteur

Réf. Numéro # X Cleco

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Description -- 301967PT 1 Ensemble boîte d'engrenages (6.875:1) 1 204136PT 1 Entretoise de plaque d'extrémité 2 207619PT 3 6 Roue intermédiaire (16T) 3 207620PT 1 Croisillon ouvert 4 205964 1 Boîte d'engrenages 5 847595 1 2 Roulement à billes 6 619017 1 2 Bague de retenue (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.4 Ensemble engrenages 301967PT

Réf. Numéro # X Description -- 301086 1 Ensemble boîte d'engrenages 1 203646 1 Entretoise de plaque d'extrémité 2 833862 3 6 Aiguille 3 869155 1 Croisillon 4 869163 3 6 Roue intermédiaire (18/9T) 5 205966 1 Boîte d'engrenages 6 847595 1 2 Roulement à billes 7 619017 1 2 Bague de retenue (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.5 Ensemble engrenages 301086

Réf. Numéro # XPage 28 PL12-1012FR 06/2019 Cleco

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Description -- 301968PT 1 Ensemble boîte d'engrenages (17.256:1) 1 203644PT 1 Entretoise de plaque d'extrémité 2 203919 1 2 Engrenage à pignons 3 205964 1 Boîte d'engrenages 4 619017 1 2 Bague de retenue 5 847595 1 2 Roulement à billes 6 207615PT 1 Croisillon ouvert 7 207616PT 6 12 Roue intermédiaire (14T) 8 207618PT 1 Croisillon ouvert (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.6 Ensemble engrenages 301968PT

Réf. Numéro # X Description -- 301969PT 1 Ensemble boîte d'engrenages (28.484:1) 1 204136PT 1 Entretoise de plaque d'extrémité 2 205963 1 Boîte d'engrenages 3 619017 1 2 Bague de retenue 4 847595 1 2 Roulement à billes 5 207616PT 3 6 Roue intermédiaire (14T) 6 207617PT 1 Croisillon ouvert 7 207618PT 1 Croisillon ouvert 8 207619PT 3 6 Roue intermédiaire (16T) (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.7 Ensemble engrenages 301969PT

Réf. Numéro # XPage 30 PL12-1012FR 06/2019 Cleco

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Modèles 19PCA09Q 19PTA09Q 19TCA09Q 19TTA09QPage 31 PL12-1012FR 06/2019 Description -- 302016PT 1 Ensemble boîte d'engrenages (41.538:1) 1 203646 1 Entretoise de plaque d'extrémité 2 207701PT 1 Croisillon 3 833862 3 6 Aiguille 4 207691PT 3 6 Roue intermédiaire (18 et 9T) 5 205966 1 Boîte d'engrenages 6 847595 2 4 Roulement à billes 7 619017 2 4 Bague de retenue 8 207702PT 1 Boîte d'engrenages 9 204282 1 Croisillon de la boîte à engrenages 10 844111 3 6 Goupille de positionnement 11 203623PT 3 6 Roue intermédiaire (14T) (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.8 Ensemble engrenages 302016PT

Réf. Numéro # X Cleco

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Modèles 19PCA06Q 19PTA06Q 19TCA06Q 19TTA06QPage 33 PL12-1012FR 06/2019 Description -- 301970PT 1 Ensemble boîte d'engrenages (70.680:1) 1 203644PT 1 Entretoise de plaque d'extrémité 2 203919 1 2 Engrenage à pignons 3 205963 1 Boîte d'engrenages 4 619017 1 2 Bague de retenue 5 847595 1 2 Roulement à billes 6 207615PT 2 Croisillon ouvert 7 207616PT 9 18 Roue intermédiaire (14T) 8 207618PT 1 Croisillon ouvert (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.9 Ensemble engrenages

Réf. Numéro # X Cleco

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

• Remarque : non fournis avec l'ensemble embrayage

Couple de serrage : 15 pieds-livres (20 Nm)Page 35 PL12-1012FR 06/2019 Description -- Tableau 10.10 1 Ensemble embrayage 1 847411 1 3 Joint torique 2 207591PT 1 Came d'embrayage 3 842980 13 26 Bille d'acier (diamètre 0,094) 4 869149 1 3 Bouchon de retenue de bille 5 203613 1 3 Ressort de repositionnement coulissant 6 203612 1 1 Coulisse de déclenchement 7 207651PT 1 Goupille de positionnement 8 869112 1 Goupille de repositionnement 9 203585PT 1 3 Ressort de repositionnement 10 869424 1 Butée de goupille de repositionnement 11 207590PT 1 Tige d'embrayage 12 842274 3 9 Bille d'acier (diamètre 0,156) 13 844265 1 3 Bille d'acier (diamètre 0,125) 14 842162 3 9 Bille d'acier (diamètre 0,250) 15 207589PT 1 Came entraînée 16 Tableau 10.10 1 Ressort de serrage 17 207579PT 1 Bague de blocage 18 869123 1 Écrou de réglage 19 203600PT 1 Guide de tige 20 619524 1 3 Bague de retenue 21 202833PT 1 1 Collier de dégagement 22 202842PT 1 3 Ressort de collier de dégagement 23 864249 1 1 Rondelle de collier de dégagement 24 833688 1 3 Bague de retenue de collier de dégagement 25 207584PT 1 Boîte d'embrayage (comprend la réf. 26) (non comprise dans l'ensemble embrayage) 26 203584 1 Couvercle de réglage (non compris dans l'ensemble embrayage) 27 203586PT 1 2 Tige de déclenchement (non comprise dans l'ensemble embrayage) (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

10.10 Ensemble embrayage Clecomatic 301991PT

Ensemble embrayage Clecomatic 301979PT Réf. Numéro # X Cleco

Pièces de rechange Modèles 19(--)A07Q 19(--)A09Q

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

10.11 Ensemble embrayage Clecomatic 302017PT

• Remarque : non fournis avec l'ensemble embrayage

Description -- 302017PT 1 Ensemble embrayage 1 847411 1 3 Joint torique 2 207694PT 1 Came d'embrayage 3 842980 13 26 Bille d'acier (diamètre 0,094) 4 869149 1 3 Bouchon de retenue de bille 5 203613 1 3 Ressort de repositionnement coulissant 6 203612 1 1 Coulisse de déclenchement 7 207651PT 1 Goupille de positionnement 8 869112 1 Goupille de repositionnement 9 203585PT 1 3 Ressort de repositionnement 10 869424 1 Butée de goupille de repositionnement 11 207590PT 1 Tige d'embrayage 12 842274 3 9 Bille d'acier (diamètre 0,156) 13 844265 1 3 Bille d'acier (diamètre 0,125) 14 842162 3 9 Bille d'acier (diamètre 0,250) 15 207695PT 1 Came entraînée 16 207696PT 1 Ressort de serrage (Orange) 17 207579PT 1 Bague de blocage 18 869123 1 Écrou de réglage 19 203600PT 1 Guide de tige 20 619524 1 3 Bague de retenue 21 202833PT 1 1 Collier de dégagement 22 202842PT 1 3 Ressort de collier de dégagement 23 864249 1 1 Rondelle de collier de dégagement 24 833688 1 3 Bague de retenue de collier de dégagement 25 207584PT 1 Boîte d'embrayage (comprend la réf. 26) (non comprise dans l'ensemble embrayage) 26 203584 1 Couvercle de réglage (non compris dans l'ensemble embrayage) 27 Tableau 10.11 1 2 Tige de déclenchement (non comprise dans l'ensemble embrayage) (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

10.11 Ensemble embrayage Clecomatic 302017PT

Réf. Numéro # X Tableau 10.11 Réf. Description # 19(--)A07Q # 19(--)A09Q 27 Tige de déclenchement 1 203586PT 1 207704PTPage 38 PL12-1012FR 06/2019 Cleco

Pièces de rechange Modèles 19(--)A15Q

10.12 Ensemble embrayage Clecomatic 301981PT

Lubriez avec de la graisse 540450 (bouteille de 18 onces)* Remarque : non fournis avec l'ensemble embrayage

Couple de serrage : 15 pieds-livres (20 Nm)

13Page 39 PL12-1012FR 06/2019 Description -- 301981PT 1 Ensemble embrayage 1 847411 1 3 Joint torique 2 207591PT 1 Came d'embrayage faible vitesse 3 842980 13 26 Bille d'acier (diamètre 0,094) 4 869149 1 3 Bouchon de retenue de bille 5 203613 1 3 Ressort de repositionnement coulissant 6 203612 1 1 Coulisse de déclenchement 7 207651PT 1 Goupille de positionnement 8 869112 1 Goupille de repositionnement 9 203585PT 1 3 Ressort de repositionnement 10 869424 1 Butée de goupille de repositionnement 11 207592PT 1 Tige d'embrayage 12 842274 3 9 Bille d'acier (diamètre 0,156) 13 842162 3 9 Bille d'acier (diamètre 0,250) 14 207589PT 1 Came entraînée faible vitesse 15 207596PT 1 Ressort de serrage (Blanc) 16 207579PT 1 Bague de blocage 17 869123 1 Écrou de réglage 18 203586PT 1 2 Tige de déclenchement (non comprise dans l'ensemble embrayage) 19 207624PT 1 Boîte d'embrayage (comprend la réf. 20) (non comprise dans l'ensemble embrayage) 20 203584 1 Couvercle de réglage (non compris dans l'ensemble embrayage) 21 847095 1 2 Roulement à billes (non compris dans l'ensemble embrayage) 22 619017 1 2 Bague de retenue (non comprise dans l'ensemble embrayage) (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

10.12 Ensemble embrayage Clecomatic 301981PT

Réf. Numéro # X Cleco

Modèles 19PTA15Q 19TTA15Q

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

Lubriez avec de la graisse 540450 (bouteille de 18 onces)

10.14 Ensemble tige de sortie 301122

Modèles 19PTA15Q 19TTA15Q

Description 1 207109 1 Boîte d'engrenages 2 619017 1 2 Bague de retenue 3 847595 1 2 Roulement à billes 4 204282 1 Boîte d'engrenages 5 203623PT 3 6 Roue intermédiaire (14T) 6 844111 3 6 Goupille de positionnement (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement) (T) Denture

10.13 Ensemble engrenage de sortie 301124

Réf. Numéro # X Description 1 833688 1 2 Bague de retenue 2 864249 1 2 Rondelle 3 202833PT 1 Collier de dégagement 4 202842PT 1 3 Ressort 5 844265 1 3 Bille d'acier (1/8") 6 619524 1 2 Bague de retenue 7 207104 1 Boîtier de tige 8 202847PT 1 Tige 9 301770 * 1 Poignée non fonctionnelle (non fournie dans l'ensemble tige de sortie) (#) Quantité (X) Pièces de rechange recommandées (quantité basée sur 1 à 5 outils en fonctionnement)

• Remarque : Modèles 15Q : Équipement standard Tous les autres modèles : Équipement optionnel

10.14 Ensemble tige de sortie 301122

Réf. Numéro # XPage 42 PL12-1012FR 06/2019 Cleco

Données techniques 11 Données techniques

11.1 Caractéristiques des modèles 19PCA et 19TCA

11.2 Caractéristiques des modèles 19PTA et 19TTA

Embrayage Clecomatic à enclenchement par pression sur la gâchetteSérie 19PC Série 19TCPo-livres Po-livres Po-livres Po-livresNm po mm livres kg po mm livres kg 19PCA02Q 19TCA02Q 5-19 0,6-2,1 5-19 0,6-2,1 ---- ---- ---- ---- 2400 8,1 206 1,41 0,6 8,0 202 1,44 0,7 19PCA03Q 19TCA03Q 5-26 0,6-2,9 5-19 0,6-2,1 ---- ---- ---- ---- 2100 8,3 211 1,51 0,7 8,2 207 1,54 0,7 19PCA04Q 19TCA04Q 10-40 1,1-4,5 10-19 1,1-2,1 10-38 1,1-4,3 ---- ---- 2100 8,1 206 1,41 0,6 8,0 202 1,54 0,7 19PCA05Q 19TCA05Q 10-45 1,1-5,1 10-19 1,1-2,1 10-38 1,1-4,3 ---- ---- 1600 8,5 216 1,51 0,7 8,4 212 1,54 0,7 19PCA06Q 19TCA06Q 10-45 1,1-5,1 10-19 1,1-2,1 10-38 1,1-4,3 ---- ---- 1500 8,5 216 1,51 0,7 8,4 212 1,54 0,7 19PCA07Q 19TCA07Q 16-60 1,8-6,8 ---- ---- ---- ---- 24-60 2,7-6,8 1500 8,5 216 1,51 0,7 8,4 212 1,54 0,7 19PCA09Q 19TCA09Q 18-79 2,0-8,9 ---- ---- ---- ---- 24-38 2,7-4,3 950 9,8 248 1,65 0,7 9,3 235 1,73 0,8 Ressort installé / standard Ressort inclus / optionnel Poids Vert Blanc Orange Numéro de modèleSérie 19PC Série 19TC Longueur Poids Plage de serrage de l'outil Plage de serrageEt sélection du ressort Vitesse à régime libre (tours/min). Longueur Embrayage Clecomatic à enclenchement par la gâchette Série 19PT Série 19TTPo-livres Po-livres Po-livres Po-livresNm po mm livres kg po mm livres kg 19PTA02Q 19TTA02Q 5-19 0,6-2,1 5-19 0,6-2,1 ---- ---- ---- ---- 2400 8,0 204 1,41 0,6 7,9 199 1,44 0,7 19PTA03Q 19TTA03Q 5-26 0,6-2,9 5-19 0,6-2,1 ---- ---- ---- ---- 2100 8,2 209 1,51 0,7 8,1 204 1,54 0,7 19PTA04Q 19TTA04Q 15-40 1,7-4,5 10-19 1,1-2,1 10-38 1,1-4,3 ---- ---- 2100 8,0 204 1,41 0,6 7,9 199 1,54 0,7 19PTA05Q 19TTA05Q 15-45 1,7-5,1 10-19 1,1-2,1 10-38 1,1-4,3 ---- ---- 1600 8,4 214 1,51 0,7 8,3 210 1,54 0,7 19PTA06Q 19TTA06Q 15-45 1,7-5,1 10-19 1,1-2,1 10-38 1,1-4,3 ---- ---- 1500 8,4 214 1,51 0,7 8,3 210 1,54 0,7 19PTA07Q 19TTA07Q 16-60 1,8-6,8 ---- ---- ---- ---- 24-60 2,7-6,8 1500 8,4 214 1,51 0,7 8,3 210 1,54 0,7 19PTA09Q 19TTA09Q 18-79 2,0-8,9 ---- ---- ---- ---- 24-87 2,7-9,8 950 9,8 248 1,65 0,7 9,3 235 1,73 0,8 19PTA15Q 19TTA15Q 40-130 4,5-14,7 40-75 4,5-8,5 60-130 6,8-14,7 ---- ---- 950 9,7 247 1,81 0,9 9,6 243 1,94 0,9 Ressort installé / standard Ressort inclus / optionnel Poids Longueur Poids Numéro de modèlePlage de serrage de l'outil Plage de serrageEt sélection du ressort Vitesse à régime libre (tours/min).Série 19PT Série 19TT Vert Blanc Orange LongueurPage 43 PL12-1012FR 06/2019 Cleco

12.1 Pièces de rechange

N'utilisez que des pièces de rechange authentiques fournies par Cleco. Le non respect de cette consigne peut entraîner une perte de puissance et des exigences de maintenance plus drastiques. La garantie sur les outils peut être annulée si les pièces de rechange ne sont pas fabriquées ou agréées par Apex Tool Group.

12.2 Réparations d'outils

Seul un personnel qualié et formé peut réparer cet équipement.

12.3 Réparations liées à la garantie

Toutes les réparations liées à la garantie doivent être e󰀨ectuées par un centre de maintenance agréé par Apex Tool Group. Contactez votre représentant local pour obtenir de l'aide dans le cadre d'une réclamaration pour une réparation couverte par la garantie.Page 44 PL12-1012FR 06/2019 Cleco

Blessures corporelles et dégâts environnementaux liés à une mise au rebut inappropriée. Les composants et les matériaux secondaires de l'outil constituent un risque pour la santé et l'environnement. Ú Récupérez les matériaux secondaires (huiles, graisses) une fois évacués et mettez-les au rebut convenablement. ÚSéparez les composants d'emballage et mettez-les au rebut convenablement. ÚRespectez toutes les réglementations locales en vigueur. Respectez toutes les directives locales de mise au rebut pour tous les composants et l'emballage de cet outil. ---------------------------------------------------------------------------------------------------------------------------------------Page 45 PL12-1012FR 06/2019Please note that all locations may not service all products. Contact the nearest Cleco
