FOIRE AUX QUESTIONS - OR1500ELCDRM1U CyberPower

Comment installer l'onduleur CyberPower OR1500ELCDRM1U ?

Pour installer l'onduleur, déballez-le et vérifiez le contenu (CD logiciel, câble USB, cordon téléphonique, manuel). Branchez l'onduleur sur une prise murale mise à la terre. Connectez vos équipements (ordinateur, moniteur) aux prises alimentées par batterie (4 prises). Ne branchez pas d'imprimante laser ou d'appareils à forte puissance. Allumez l'onduleur avec le bouton M/A. Laissez la batterie se charger pendant au moins 4 heures pour une capacité maximale.

Que faire si l'onduleur ne s'allume pas ?

Si l'onduleur ne s'allume pas, vérifiez que le cordon d'alimentation est bien branché sur une prise secteur active. Assurez-vous que l'interrupteur marche/arrêt n'a pas été actionné trop rapidement. Éteignez l'onduleur, attendez 10 secondes, puis rallumez. Si le problème persiste, la batterie peut être déchargée ou usée. Contactez le support CyberPower à [e-mail].

Comment remplacer la batterie de l'onduleur ?

Le remplacement de la batterie est possible par l'utilisateur. Suivez les précautions de sécurité : retirez montres et bijoux, utilisez des outils isolés. Retirez le panneau avant droit, dévissez le couvercle de protection, déconnectez les câbles noir et rouge. Retirez l'ancien bloc batterie et installez le nouveau (type spécifié : 6V/9Ah x4). Reconnectez les câbles, remontez le panneau. Rechargez l'onduleur pendant 4 à 8 heures. Consultez le manuel pour les détails complets.

Quels équipements puis-je brancher sur l'onduleur OR1500ELCDRM1U ?

Vous pouvez brancher un ordinateur, un moniteur et des périphériques de stockage externes (disques durs, lecteurs) sur les 4 prises alimentées par batterie. Les 2 prises protection uniquement peuvent recevoir des équipements moins critiques. Ne branchez jamais d'imprimante laser, de photocopieur, d'aspirateur ou de tout appareil à forte puissance (climatisation, radiateur) car cela surchargerait l'onduleur. La charge totale ne doit pas dépasser 900W (1500VA).

Que signifient les icônes et indicateurs sur l'écran LCD ?

L'écran LCD affiche plusieurs informations : le mode de fonctionnement (ligne, batterie), le niveau de charge de la batterie (en %), la capacité de charge (en %), la tension d'entrée/sortie, et l'autonomie restante (en minutes). Vous pouvez parcourir ces informations en appuyant sur le bouton de sélection. Les alarmes sonores indiquent une alimentation sur batterie, une batterie faible ou une surcharge. Référez-vous au tableau des définitions dans le manuel.

Comment connecter et utiliser le logiciel PowerPanel Business Edition ?

Installez le logiciel PowerPanel Business Edition à partir du CD fourni. Connectez le câble USB (ou série) entre l'onduleur et votre ordinateur. Le logiciel détectera automatiquement l'onduleur. Il permet de surveiller l'état de l'onduleur, de planifier des arrêts automatiques en cas de panne, et de configurer des alertes. Assurez-vous que le câble est correctement branché sur le port USB à l'arrière de l'onduleur.

Quelle est la durée de vie typique de la batterie et comment la prolonger ?

La batterie plomb-acide a une durée de vie moyenne de 3 à 5 ans selon l'utilisation. Pour prolonger sa durée, maintenez l'onduleur branché en permanence sur une prise secteur pour que la batterie reste chargée. Évitez les températures extrêmes (0-40°C). Si vous stockez l'onduleur, rechargez la batterie tous les 3 mois. Remplacez la batterie dès que l'autonomie devient insuffisante.

Puis-je utiliser l'onduleur avec une imprimante laser ?

Non, il est strictement interdit de brancher une imprimante laser sur l'onduleur. Les imprimantes laser ont une demande électrique très élevée et peuvent provoquer une surcharge, endommageant l'onduleur. Utilisez les prises protégées par surtension pour des équipements légers ou branchez l'imprimante directement sur une prise secteur.

Comment résoudre un problème de surcharge sur l'onduleur ?

Si l'alarme de surcharge retentit, l'onduleur émet un long bip. Pour résoudre, éteignez l'onduleur, puis débranchez au moins un des équipements branchés sur les prises alimentées par batterie. Attendez 10 secondes, assurez-vous que le disjoncteur est enfoncé, puis rallumez l'onduleur. Si le problème persiste, réduisez la charge totale en dessous de 80% de la capacité nominale (720W pour le modèle OR1500).

Comment stocker l'onduleur pendant une longue période ?

Pour stocker l'onduleur, couvrez-le pour le protéger de la poussière et placez-le dans un endroit sec et tempéré. Assurez-vous que la batterie est complètement chargée avant le stockage. Rechargez la batterie tous les trois mois pour éviter une décharge profonde et préserver la durée de vie de la batterie. Lorsque vous le réutiliserez, rechargez-le complètement avant de l'utiliser.

MODE D'EMPLOI OR1500ELCDRM1U CyberPower

Le présent manuel contient des instructions importantes qui doivent être suivies pendant l'installation et la maintenance de l'onduleur (UPS) et des batteries. Veuillez lire et respecter toutes les instructions avec attention pendant l'installation et l'utilisation de l'appareil. Lisez minutieusement ce manuel avant de tenter le déballage, l'installation ou l'utilisation.

ATTENTION ! L'onduleur doit être branché sur une prise électrique CA reliée à la terre, avec une protection par fusible ou par coupe-circuit. NE PAS brancher l'onduleur sur une prise non reliée à la terre. Si vous devez mettre l'appareil hors tension, éteignez et débranchez l'onduleur.

ATTENTION ! NE PAS UTILISER POUR DU MATÉRIEL MÉDICAL OU DE MAINTIEN EN

VIE ! CyberPower Systems ne vend pas de produits destinés aux applications médicales ou de maintien en vie. NE PAS utiliser dans des circonstances qui pourraient affecter l'utilisation ou la sécurité d'un quelconque appareil de maintient en vie, d'une quelconque application médicale, ou d'un soin de patient.

ATTENTION ! La batterie peut mettre certaines pièces internes sous des tensions dangereuses même lorsque l'alimentation CA en entrée est débranchée.

ATTENTION ! Pour éviter le risque d'incendie ou d'électrocution, installez dans un endroit, en intérieur, avec température et humidité contrôlées, et exempt de contaminations conductrices. (Veuillez consulter les spécifications pour connaître les plages acceptables pour la température et l'humidité).

ATTENTION ! Pour réduire le risque d'électrocution, ne pas enlever le couvercle, sauf pour l'entretien de la batterie. Aucune pièce interne n'est réparable par l'utilisation, sauf la batterie.

ATTENTION ! Pour éviter toute électrocution, éteignez l'appareil et débranchez de la source électrique CA avant toute maintenance de la batterie ou installation d'un composant informatique.

ATTENTION ! NE PAS UTILISER AVEC NI PRÈS D'AQUARIUMS! Pour réduire le risque d'incendie, ne pas utiliser avec ni près d'aquariums. La condensation de l'aquarium peut entrer en contact avec les contacts électriques métalliques et causer un court-circuit au niveau de l'appareil.

ATTENTION ! NE PAS UTILISER AVEC DES IMPRIMANTES LASER ! La demande électrique des imprimantes laser est trop importante pour l'onduleur.

INSTALLING YOUR UPS SYSTEM

DÉBALLAGE

La boîte doit contenir les éléments suivants : (1) CD du logiciel PowerPanel® Édition Business *1; (2) Câble USB *1; (3) Cordon téléphonique *1; (4) Manuel d'utilisation *1; (5) Onduleur (UPS) *1(6) Description de la technologie Green Power *1

VUE D'ENSEMBLE

L'OR1000ELCDRM1U/OR1500ELCDRM1U offre une régulation de tension automatique pour les fluctuations de l'alimentation secteur. L'OR1000ELCDRM1U/OR1500ELCDRM1U intègre une protection contre les surtensions de 1030 Joules, et offre une sauvegarde sur batterie pendant les coupures de courant. L'OR1000ELCDRM1U/OR1500ELCDRM1U assure une alimentation permanente de votre système informatique ; son logiciel inclus enregistre automatiquement vos fichiers ouverts et éteint votre système informatique en cas de perte d'alimentation secteur.

COMMENT DÉTERMINER LES BESOIN EN ÉNERGIE DE VOS

ÉQUIPEMENTS

1. Assurez-vous que le besoin total en Volt-ampère (VA) de votre ordinateur, du moniteur et des équipements périphériques ne dépasse pas 1000 VA/ 1500VA.
2. Assurez-vous que les équipements branchés sur les quatre prises de surtension/alimentées sur batterie, ne dépassent pas la capacité nominale de l'onduleur (1000VA/600W pour l'OR1000ELCDRM1U, 1500VA//900W pour l'OR1500ELCDRM1U). Si les capacités nominales sont dépassées, un état de surcharge peut survenir et causer un arrêt de l'onduleur, ainsi qu'un déclenchement du coupe-circuit.
3. Si les besoins électriques de vos équipements sont donnés dans des unités autres que les Volt-ampère (VA), convertissez les Watts (W) ou les Ampère (A) en VA en effectuant les calculs ci-dessous. Remarque : L'équation donnée ci-dessous ne calcule que la quantité maximale de VA que les équipements peuvent utiliser, pas ce qui peut être utilisé typiquement par les équipements à un instant donné. L'utilisateur doit s'attendre à un besoin en utilisation d'environ 60% du besoin électrique maximum :
   Watts (W) x 1.67 = VA ou Ampère (A) x 230 = VA
   Ajoutez les totaux pour tous les équipements individuels et multipliez ce total par 0.6 pour calculer les besoins approximatifs.
   De nombreux facteurs peuvent affecter la quantité d'électricité dont votre système informatique a besoin. La charge totale que vous placez sur les prises alimentées sur batterie ne doit pas dépasser 80% de la capacité de l'appareil.

FONCTIONNEMENT DE BASE

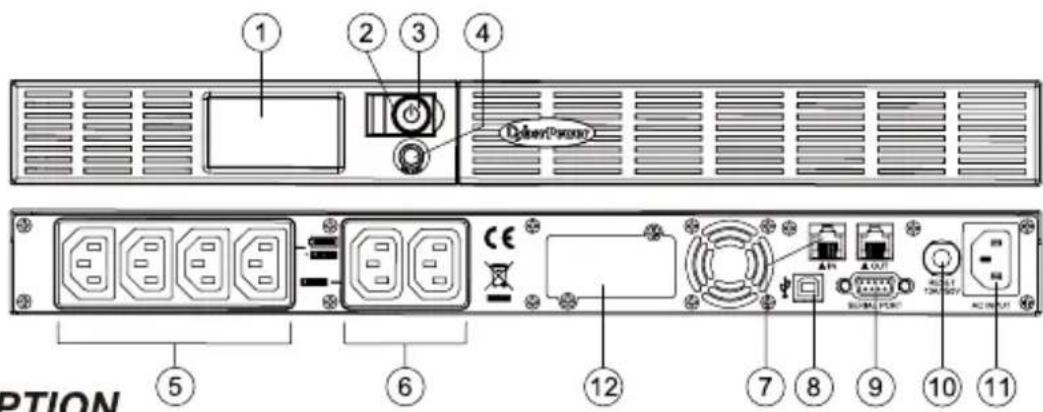

1 2 3 4 NextPort 5 6 12 7 8 9 10 11 OPTION

DESCRIPTION

1.Affichage du module LCD

Le LCD affiche toutes les informations concernant l'onduleur avec des icônes et des messages.

2.Voyant DEL alimentation

Le voyant DEL alimentation s'allume lorsque l'ASC est sous tension.

3.Bouton M/A

Appuyez sur ce bouton marche/arrêt pour allumer/éteindre l'onduleur.

4.Interruption de sélection de la fonction LCD

Appuyez la fonction de LCD a choisi le changement pour savoir le statut UPS

5. Prises batterie, surtension et AVR

Fournit quatre prises alimentées par batterie, protégées contre les surtensions et AVR, pour les équipements connectés, et assurer un fonctionnement temporaire ininterrompu de vos équipements en cas de panne électrique.

6. Prises de surtension

Fournit deux prises protégées contre les surtensions pour les équipements connectés.

7. Ports Ethernet (RJ11/RJ45) Protection Rés

Les ports de protection de la communication protègent tout modem standard, fax, ligne téléphonique ou câble réseau.

8. Port série vers PC

Ce port permet la connexion et la communication depuis le port USB de l'ordinateur vers l'onduleur. L'onduleur communique son statut au logiciel PowerPanel® Business Edition .Cette interface est également compatible avec le service d'onduleur fourni par Windows NT, Windows 2000, Windows XP, Windows Vista. Mac OSX, Linux.

9. Port série vers PC

Ce port permet la connexion et la communication à partir d'un port série DB-9 de l'ordinateur vers l'unité UPS.

10.Coupe-circuit

Situé du côté de l'onduleur, le coupe-circuit sert à assurer la protection contre les surcharges et les pannes. En fonctionnement normal, le coupe-circuit est enfoncé.

11.Entrée CA

Reliez le cordon d'alimentation CA à une prise correctement câblée et mise à la terre.

12. Port d'extension

Permet à l'utilisateur d'ajouter la carte SNMP optionnelle.

1. Votre nouvel onduleur peut être utilisé immédiatement à réception. Cependant, la recharge de la batterie pendant au moins quatre heures est recommandée afin de s'assurer d'atteindre la capacité maximum de charge de la batterie. Une perte de charge peut se produire pendant le transport et le stockage. Pour recharger la batterie, laissez simplement l'unité branchée sur une prise secteur. L'unité se charge dans les deux positions, marche et arrêt.
2. Si vous utilisez le logiciel, connectez le câble USB au port USB de l'onduleur.
3. L'onduleur étant éteint et débranché, connectez l'ordinateur, le moniteur, et n'importe quel périphérique de stockage de données alimenté de façon externe (lecteur Zip, lecteur Jazz, lecteur de bandes, etc.) sur les prises électriques alimentées par batterie. NE PAS brancher d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de destructeur de papier ni aucun autre gros appareil électrique sur l'onduleur. Les demandes de puissance de ces appareils surchargeraient et endommageraient probablement l'appareil.
4. Pour protéger un télécopieur, un téléphone, une ligne modem ou réseau, branchez un câble téléphonique ou un câble réseau entre la prise murale de sortie et l'entrée (IN) de l'onduleur. Branchez alors un câble téléphonique ou un câble réseau entre la sortie (OUT) de l'onduleur et le modem, l'ordinateur, le téléphone, le télécopieur, ou le dispositif réseau.
5. Branchez l'onduleur sur un réceptacle à 2 pôles et 3 fils avec mise à la terre (prise secteur). Assurez-vous que la prise secteur murale est protégée par un fusible ou un disjoncteur et qu'elle n'alimente des appareils très gourmands en électricité (par exemple un climatiseur, un réfrigérateur, un photocopieur, etc.) Évitez d'utiliser des prolongateurs électriques. Le cas échéant, le cordon prolongateur doit être relié à la terre et prévu pour 15 ampères.
6. Appuyez sur le bouton d'alimentation pour allumer l'appareil. Le témoin d'indicateur de marche s'allume et l'unité «bipe» une fois.
7. Si une surcharge est détectée, une alarme sonore retentit et l'appareil émet un long bip. Pour corriger ceci, arrêtez l'onduleur et débranchez au moins un des équipements des prises électriques alimentées par batterie. Patientez pendant 10 secondes. Assurez-vous que le coupe-circuit est enfoncé puis allumez l'onduleur.
8. Votre onduleur est équipé d'une fonction de charge auto. Lorsque l'onduleur est branché sur une prise CA, la batterie se recharge automatiquement.
9. Pour maintenir un niveau de charge optimal de la batterie, laissez l'onduleur branché sur une prise CA à tout moment.
10. Pour stocker votre onduleur pendant une période prolongée, couvrez-le et stockez-le avec la batterie complètement chargée. Rechargez la batterie tous les trois mois pour assurer la durée de vie de la batterie.

REEMPLACEMENT DE LA BATTERIE

ATTENTION !Lisez et respectez les INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ avant toute opération d'entretien sur la batterie.

Entretenez la batterie sous la surveillance de personnel bien informé sur les batteries et sur les précautions associées.

ATTENTION !N'utiliser que le type de batterie spécifié. Consulter votre revendeur pour les batteries de remplacement.

ATTENTION !La batterie peut présenter un risque d'électrocution. Ne pas jeter les batteries au feu, car elles peuvent exploser. Suivre les consignes locales pour la mise au rebut correcte des batteries.

ATTENTION !Ne pas ouvrir ni découper les batteries. L'électrolyte libéré est dangereux pour la peau et pour les yeux et il peut être toxique.

ATTENTION !Une batterie peut présenter un risque fort de courant de court-circuit et d'électrocution. Prendre les précautions suivantes avant de remplacer la batterie:

1.Enlever toute montre, bague et tout autre objet métallique.
2.N'utiliser que des outils avec des manches isolés.
3.NE PAS poser d'outil ou d'autre pièce métallique sur la batterie ou sur une borne quelconque de la batterie.
4. Porter des gants et des bottes de caoutchouc.

1. Déterminer si la batterie est reliée à la terre par inadvertance. Si elle est reliée à la terre par inadvertance, enlever la source de masse. LE CONTACT AVEC UNE BATTERIE RELIÉE À LA MASSE PEUT AVOIR COMME CONSÉQUENCE UNE ÉLECTROCUTION ! La

probabilité d'occurrence d'une telle électrocution peut être réduite si les fils de terre sont enlevés pendant l'installation et la maintenance (applicable à un onduleur avec une alimentation batterie distante et n'ayant pas de circuit de mise à la terre)

PROCÉDURE DE REMPLACEMENT DE LA BATTERIE :

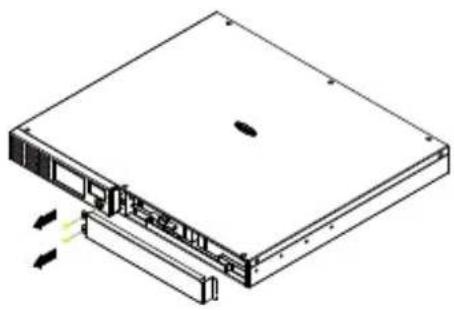

1. Retirer le droit-côté de la plaque avant.

1. Retirer les trois vis de retenue du couvercle de protection du câble puis retirer la plaque avant de couverture.

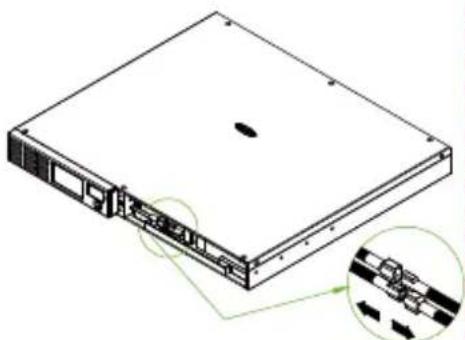

1. Déconnecter les câbles noir et rouge.

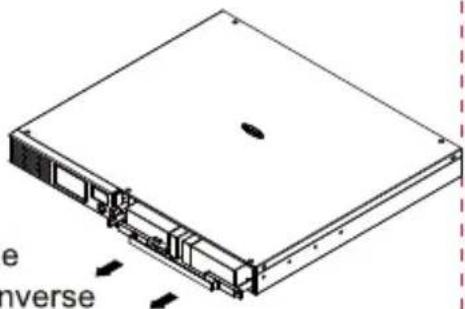

1. Retirer la vis de retenue des câbles du connecteur.

2. Remplacer par le nouveau bloc batterie. Assembler les vis, le couvercle, le câble et le panneau avant dans l'ordre inver

des étapes ci-dessus. Recharger l'unité pendant 4-8 heures pour s'assurer que l'onduleur atteint l'autonomie prévue.

Problème	Cause Possible	Solution
Les prises protégées de façon permanente contre les surtensions n'alimentent plus les équipements.	Le coupe-circuit s'est déclenché en raison d'une surcharge.	Eteignez l'UPS et débranchez au moins un des équipements. Débranchez le cordon d'alimentation de l'UPS puis appuyez sur le bouton du coupe-circuit.
L'UPS ne fonctionne pas pendant la durée attendue.	Les batteries ne sont pas complètement chargées.	Rechargez la batterie en laissant l'UPS branchée.
	La batterie est légèrement usée.	Contactez CyberPower Systems à [e-mail]
L'UPS ne s'allume pas.	L'interrupteur marche/arrêt est conçu pour éviter les dégâts lors de mise sous et hors tension rapides.	Eteignez l'UPS. Patientez 10 secondes puis rallumez l'UPS.
	La batterie est usée.	Contactez CyberPower Systems à [e-mail]
	Problème mécanique.	Contactez CyberPower Systems à [e-mail]
PowerPanel®Business Edition est inactif.	Le câble série/USB n'est pas branché.	Connectez le câble série/USB sur l'unité UPS et un port série ouvert à l'arrière de l'ordinateur. Vous devez utiliser la câble livré avec l'unité.
	L'unité ne fournit pas de puissance batterie.	Eteignez votre ordinateur et éteignez l'UPS. Patientez 10 secondes puis rallumez l'UPS. Ceci devrait réinitialiser l'unité.

Des informations supplémentaires sur le dépannage sont disponibles sur eu.cyberpowersystems.com

LA TECHNOLOGIE D'ONDULEUR GREENPOWER DE CYBERPOWER

Notre nouveau circuit d'onduleur est conçu pour économiser l'énergie en fonctionnant en mode de dérivation GreenPower.

Un circuit d'onduleur traditionnel avec AVR fournit une tension de sortie normale via le relais et le transformateur AVR. Le courant traverse d'abord le transformateur en véhiculant de l'énergie et en générant de la chaleur. Cette chaleur créée une dissipation thermique qui conduit à une "Perte de puissance" ou consommation électrique, donc d'argent.

La conception du circuit GreenPower de CyberPower est une solution sans «Perte de puissance». Lorsque l'alimentation fonctionne normalement, notre onduleur GreenPower fonctionne en mode de dérivation. Notre conception GreenPower véhicule l'énergie uniquement à travers le relais et fournit toujours une tension de sortie normale. En évitant le transformation, la consommation électrique est réduite, préservant ainsi l'énergie et économisant votre argent. Lorsque l'alimentation est anormale, l'onduleur fonctionne sous batterie ou mode AVR. Sous ces conditions l'onduleur GreenPower fonctionne comme tout autre onduleur traditionnel.

En moyenne, l'alimentation normale tourne 88% du temps et la technologie GreenPower de CyberPower fonctionne en mode de dérivation pour économiser énergie et argent.

SPECIFICATIONS TECHNIQUES

Modèle	OR1000ELCDRM1U	OR1500ELCDRM1U
Capacité (VA)	1000VA	1500VA
Capacité (Watts)	600W	900W
Entrée
Plage de tensions d'entrée	160VAC~270VAC
Plage de fréquences	50/60Hz +/-3Hz(Détection auto)
Sortie
Tension de sortie sur batterie	Onde sinusoïdale simulée à 230Vac +/-10%
Fréquence de sortie sur batterie	50/60 Hz
Temps de commutation	4ms Typical
Protection contre les surcharges	Sur l'appareil : Coupe circuit, Sur la batterie : Limiteur de courant interne
Protection parafoudre et filtrage
Lightning / Protection parafoudre	Oui
Internet Ready (Protection ADSL / Tél / FAX / Modem)	RJ11/RJ45 (1 entrée / 1 sortie )
Humidité relative	+32°F à 104°F (0°C à 40°C )
Physique
Nb tTotal de prises en sortie	IEC320 C 13 x 6 ( Backup x 4 )
Dimensions maximum(cm)	1U Rack 43.3 x 38.9 x 4.4	1U Rack 43.3 x 48.5 x 4.4
Poids (kg)	16.1	19.4
Batterie
Batterie étanche à l'acide de plomb, sans maintenance	6V / 7Ah x4	6V / 9Ah x4
Durée de charge typique	8 Heures
Courant de charge (Maxi.)	1A
Utilisateur remplaçable	Oui
Diagnostics d'alertes
Témoins	Sous tension, Défaut de câblage, Affichage d'affichage à cristaux liquides
Alarmes audibles	Sur batterie, batterie faible, surcharge
Communication
Logiciel PowerPanel®BusinessEdition	Windows 2000/NT/XP/Vista,Mac OSX,Linux
Gestion
Auto-test	Oui
Chargeur auto	Oui
Redémarrage auto	Oui
USB	Oui
Fermeture de contact sec	Oui
Réseau SNMP / HTTP	En option

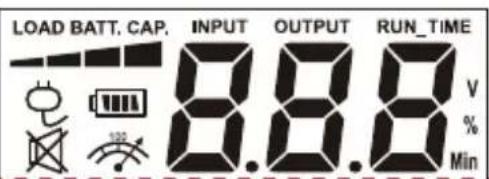

DEFINITIONS DES TEMOINS LUMINEUX LCD

LOAD BATT. CAP. INPUT OUTPUT RUN_TIME V % Min

Mode Ligne

Interrupteur	Affichage état UPS				Affichage capacité		Affichage valeur numérique
Sélection Appuyez sur					Charge Cap.	Batterie Cap.	Tension d'entrée	Tension de sortie	Durée de fonction	% de charge	% de batterie
Initial	V	X	--	X	V	X		V
1er	V	X	--	X	V	X			V
2ème	V	X	--	X	V	X				V
3èmei	V	X	--	X	X	V					V
4ème	V	X	--	X	V	X	V
5ème(Retour)	V	X	--	X	V	X		V
Appui >3sec (Son désactivé)	V	X	V	X	--	--	--	--	--	--	--
Nouvel appui >3sec (Son activé)	V	X	X	X	--	--	--	--	--	--	--
(Surcharge)	V	X	--	V	--	--	--	--	--	--	--

"V": Illuminé, "X": Non illuminé, "--": L'un ou l'autre

Mode Batterie

Interrupteur	Affichage état UPS				Affichage capacité		Affichage valeur numérique
Sélection Appuyez sur					Charge Cap.	Batterie Cap.	Tension d'entrée	Tension de sortie	Durée de fonction	% de charge	% de batterie
Initial	V	X	--	X	X	V		V
1er	V	X	--	X	X	V			V
2ème	V	X	--	X	V	X				V
3èmei	V	X	--	X	X	V					V
4ème	V	X	--	X	X	V	V
5ème(Retour)	V	X	--	X	X	V		V
Appui >3sec (Son désactivé)	V	X	V	X	-	--	--	--	--	-	--
Nouvel appui >3sec (Son activé)	V	X	X	X	-	--	--	--	--	-	--
(Surcharge)	V	X	--	V	-	--	--	--	--	-	--

"V": Illuminé, "X": Non illuminé, "--": L'un ou l'autre

Pour plus d'informations, visitez eu.cyberpowersystems.com ou contactez

CyberPower Systems B.V.

copyright ©2004 CyberPower Systems B.V., Tous droits réservés. Reproduction partielle ou complète interdite sans autorisation. PowerPanel® et PowerPanel® Plus sont des marques commerciales de CyberPower Systems (USA) Inc.
