VABA-C13-100-2-F90-G12 - Vérin pneumatique Festo - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Vérin pneumatique
Modèle	VABA-C13-100-2-F90-G12
Course	100 mm
Pression de service	0,5 à 10 bar
Température de fonctionnement	-20 à 80 °C
Matériau du corps	Aluminium anodisé
Type de montage	Montage en surface
Poids	1,2 kg
Utilisation	Applications industrielles nécessitant un mouvement linéaire
Maintenance	Vérification régulière des joints et lubrification recommandée
Sécurité	Respecter les normes de sécurité en vigueur lors de l'utilisation
Informations générales	Compatible avec divers accessoires pneumatiques Festo

FOIRE AUX QUESTIONS - VABA-C13-100-2-F90-G12 Festo

Quel est le rôle du produit Festo VABA-C13-100-2-F90-G12 ?

Le Festo VABA-C13-100-2-F90-G12 est un accessoire pneumatique utilisé pour la connexion et le montage de systèmes pneumatiques.

Comment installer le Festo VABA-C13-100-2-F90-G12 ?

Pour installer le Festo VABA-C13-100-2-F90-G12, suivez les instructions fournies dans le manuel d'utilisation, en veillant à respecter les spécifications de montage et les dimensions appropriées.

Que faire si le produit ne fonctionne pas correctement ?

Si le produit ne fonctionne pas correctement, vérifiez les connexions pneumatiques, assurez-vous qu'il n'y a pas de fuites et que la pression d'air est adéquate.

Quelle est la pression de fonctionnement recommandée pour le Festo VABA-C13-100-2-F90-G12 ?

La pression de fonctionnement recommandée pour le Festo VABA-C13-100-2-F90-G12 est généralement indiquée dans le manuel d'utilisation, mais elle est typiquement comprise entre 0,5 et 10 bar.

Y a-t-il des pièces de rechange disponibles pour le Festo VABA-C13-100-2-F90-G12 ?

Oui, des pièces de rechange sont disponibles auprès des distributeurs agréés Festo ou sur leur site web.

Comment nettoyer le Festo VABA-C13-100-2-F90-G12 ?

Pour nettoyer le produit, utilisez un chiffon doux et un nettoyant non corrosif. Évitez les produits chimiques agressifs qui pourraient endommager le matériel.

Quelle est la garantie du produit Festo VABA-C13-100-2-F90-G12 ?

La garantie du produit est généralement de 2 ans, mais cela peut varier selon le distributeur. Vérifiez les conditions de garantie sur le site de Festo ou auprès de votre revendeur.

MODE D'EMPLOI VABA-C13-100-2-F90-G12 Festo

VABA-C13-100-...-F90-G12

Plaque d'adaptation

Instructions de montage

8202509

2023-11a

[8202513]

8202509
Traduction de la notice originale
© 2023 Tous droits réservés à la Festo SE & Co. KG

1

Tous les documents disponibles sur le produit → www.festo.com/sp.

Document Produit Sommaire
Mode d'emploi Vérin oscillant DFPD –

Tab. 1 : Documents applicables

2 Sécurité

2.1 Instructions de sécurité

- Ne monter le produit que sur des composants qui se trouvent dans un état sûr.

2.2 Utilisation conforme à l'usage prévu

La plaque d'adaptation sert d'interface selon VDI/VDE 3847-2 entre un régulateur de position, un terminal de distributeurs VTOP et un vérin oscillant DFPD-...-C-VDE2.

VABA-C13-100-...-F90-G12 -1 -2
DFPD-...-C-VDE2 -240 ... -900 -1200 ... -2300

Tab. 2 : Vérins oscillants autorisés

2.3 Qualification du personnel spécialisé

Travaux sur le produit uniquement par du personnel qualifié capable d'évaluer les travaux qui lui sont confiés et de détecter les dangers. Le personnel spécialisé possède des connaissances et une expérience en matière de technologie de commande électropneumatique.

3 Informations complémentaires

• Pour toute question d'ordre technique, contacter l'interlocuteur Festo régional.
  → www.festo.com.
• Accessoires et pièces de rechange → www.festo.com/catalogue.

4

Récapitulatif

4.1 Fourniture

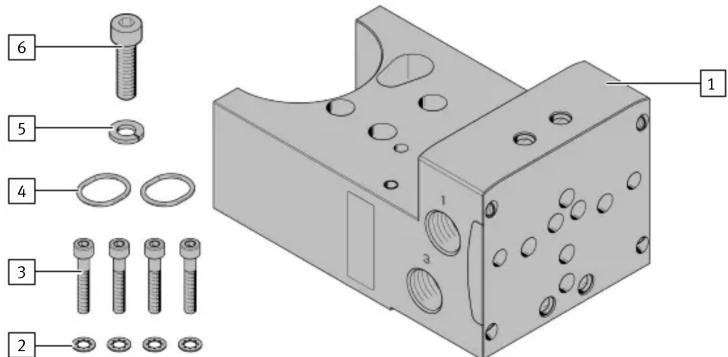

Fig. 1 : Plaque d'adaptation VABA-C13-100-1-F90-G12

1 Pont (1x)
2 Disque denté (4x)
3 Vis (4x)

4 Joint torque (2x)
5 Rondelle élastique (1x)
6 Vis (1x)

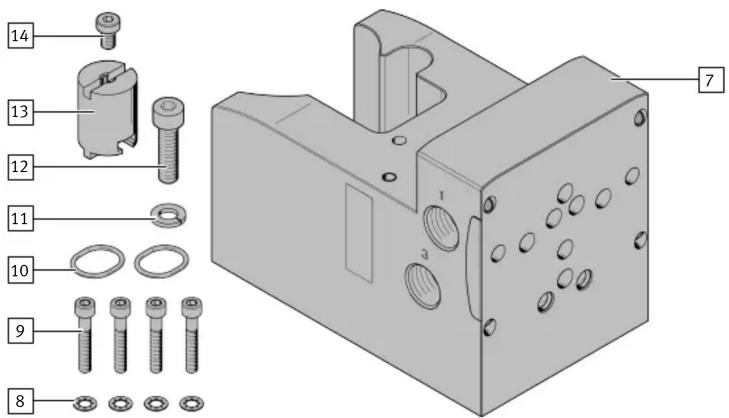

Fig. 2 : Plaque d'adaptation VABA-C13-100-2-F90-G12

7 Pont (1x) 11 Rondelle élastique (1x)

8 Disque denté (4x) 12 Vis (1x)

9 Vis (4x) 13 Adaptateur (1x)

10 Joint torque (2x) 14 Vis (1x)

4.2 Non compris dans la fourniture

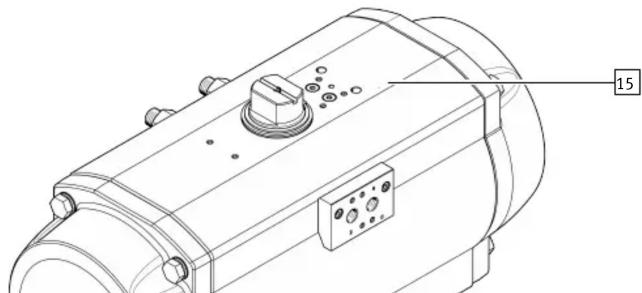

Fig. 4
16 Anneau d'étanchéité (2x)
17 Vis (2x) G 1/4

Fig. 5 : Kit d'adaptation DADG-AK-F9-2 pour DFPD-2300-...-C-VDE2

18 Adaptateur (1x) 21 Disque denté (2x)

19 Vis (1x) 22 Joint torique (3x)

20 Vis (2x) 23 Plaque d'adaptation (1x)

5 Montage

5.1 Préparation du montage

Fig. 6 : Retrait des vis
• Retirer les [24] vis.

25 16 17

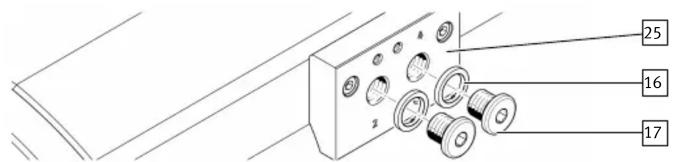

Fig. 7 : Fixation des vis

- Serrer les vis [17] sur les joints d'étanchéité [16] dans l'embase [25]. Couple de serrage : 12 Nm ± 10 %

5.2 Montage de la plaque d'adaptation

5.2.1 Plaque d'adaptation VABA-C13-100-1-F90-G12 montieren

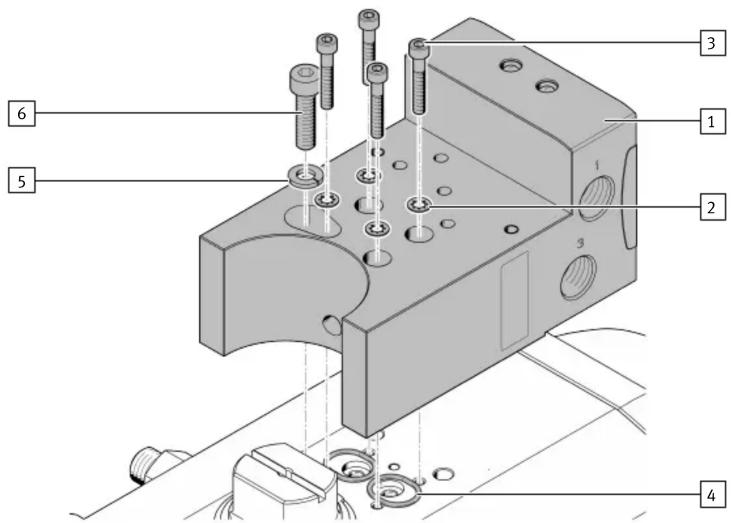

Fig. 8 : Fixation du pont

1. Mettre en place le pont [1] avec les joints toriques [4].
2. Positionner les disques dentés [2].
3. Visser les vis [3] à fond. Couple de serrage : 3 Nm ± 20 %
4. Positionner la [5] rondelle élastique.
5. Serrer la vis [6]. Couple de serrage : 12 Nm ± 20 %

5.2.2 Montage de la plaque d'adaptation VABA-C13-100-2-F90-G12

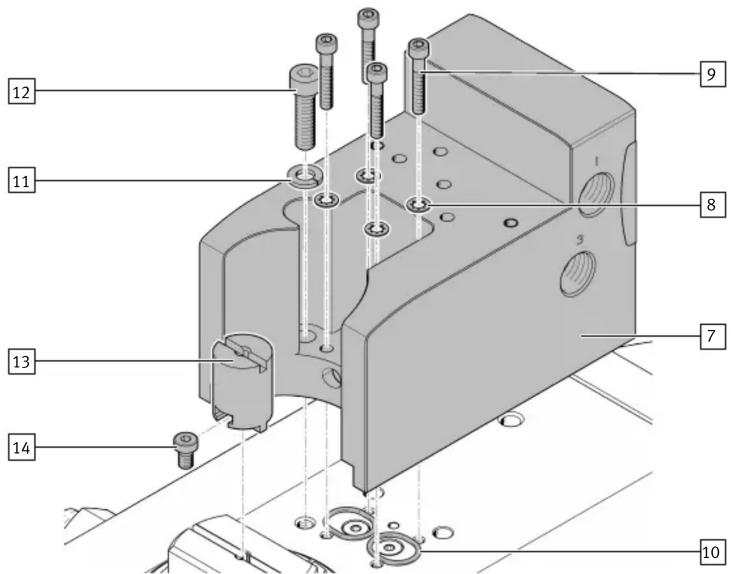

Fig. 9 : Fixation du pont

1. Enfoncer la vis [14] dans l'adaptateur [13].

2. Serrer la vis [14]. Couple de serrage : 5 Nm ± 20 %

3. Mettre en place le pont [7] avec les joints toriques [10].

4. Positionner les disques dentés [8].

5. Visser les vis [9] à fond. Couple de serrage : 3 Nm ± 20 %

6. Positionner la [11] rondelle élastique.

7. Serrer la vis [12]. Couple de serrage : 12 Nm ± 20 %

5.3 Montage du kit d'adaptation DADG-AK-F9-2

C'est uniquement pour DFPD-2300-...-C-VDE2 que le montage du kit d'adaptation DADG-AK-F9-2 s'avère nécessaire.

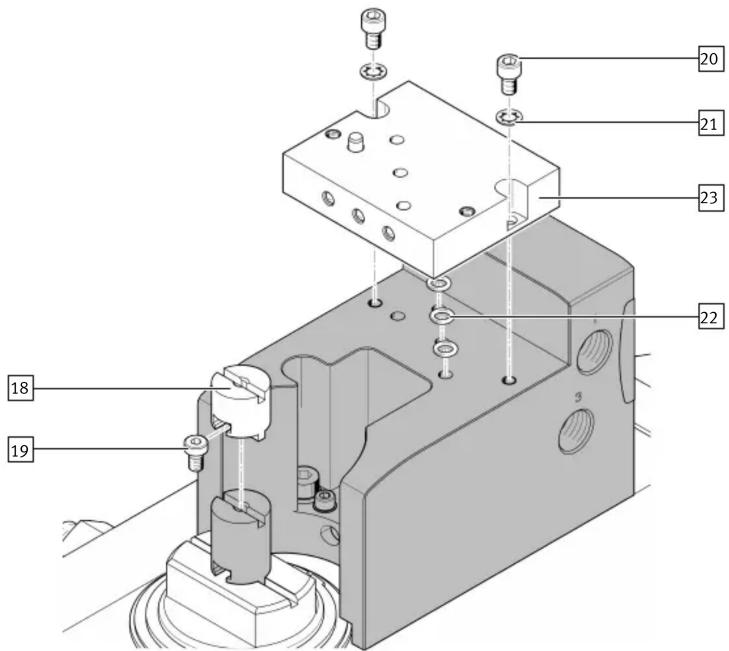

Fig. 10 : Fixation de la plaque d'adaptation

1. Enfoncer la vis [19] dans l'adaptateur [18].

2. Serrer la vis [19]. Couple de serrage : 5 Nm ± 20 %

3. Mettre en place la plaque d'adaptation [23] avec les joints toriques [22].

4. Positionner les disques dentés [21].

5. Visser les vis [20] à fond. Couple de serrage : 5 Nm ± 20 %
