Caractéristiques techniques	Dacia Spring, voiture électrique, moteur de 33 kW, autonomie jusqu'à 230 km, batterie de 26,8 kWh
Dimensions	Longueur : 3 734 mm, Largeur : 1 577 mm, Hauteur : 1 513 mm, Empattement : 2 423 mm
Poids	Poids à vide : environ 970 kg
Utilisation	Conduite urbaine, recharge sur prise domestique ou borne de recharge, mode éco disponible
Maintenance	Entretien régulier recommandé tous les 20 000 km, vérification de l'état de la batterie
Sécurité	Équipements de sécurité : ABS, airbags frontaux, aide au démarrage en côte, contrôle de traction
Informations générales	Garantie de 2 ans ou 100 000 km, options de financement disponibles, éligibilité aux subventions pour véhicules électriques

FOIRE AUX QUESTIONS - Spring DACIA

Quels sont les temps de charge de la Dacia Spring ?

La Dacia Spring peut être chargée en environ 8 heures sur une prise domestique standard, en 4 heures sur une borne de recharge 7 kW et en environ 1 heure sur une borne de recharge rapide 30 kW.

Quelle est l'autonomie de la Dacia Spring ?

L'autonomie de la Dacia Spring est d'environ 230 km en cycle WLTP, selon les conditions de conduite et l'utilisation des équipements.

Comment réinitialiser le système d'infodivertissement ?

Pour réinitialiser le système d'infodivertissement, maintenez enfoncé le bouton de mise sous tension pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Que faire si la Dacia Spring ne démarre pas ?

Si la Dacia Spring ne démarre pas, vérifiez d'abord l'état de la batterie. Assurez-vous qu'elle est suffisamment chargée. Si le problème persiste, contactez votre concessionnaire ou un service de dépannage.

Comment vérifier l'état de la batterie ?

L'état de la batterie peut être vérifié via l'écran d'infodivertissement, qui affiche le niveau de charge et l'autonomie restante.

Y a-t-il des mises à jour logicielles disponibles pour la Dacia Spring ?

Oui, des mises à jour logicielles peuvent être disponibles. Vous pouvez les vérifier auprès de votre concessionnaire ou via l'application mobile Dacia.

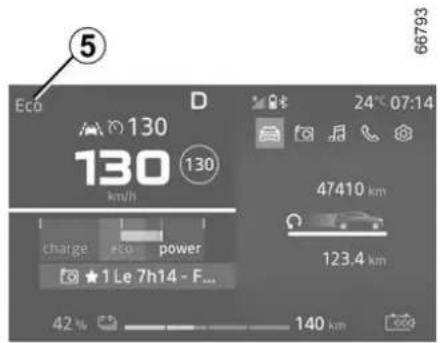

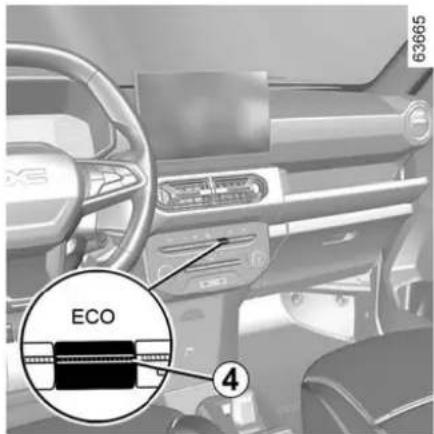

Comment activer le mode éco ?

Pour activer le mode éco, appuyez sur le bouton dédié situé sur le tableau de bord. Ce mode optimise la consommation d'énergie pour augmenter l'autonomie.

Quelle est la capacité du coffre de la Dacia Spring ?

La capacité du coffre de la Dacia Spring est de 290 litres, offrant un espace suffisant pour vos affaires.

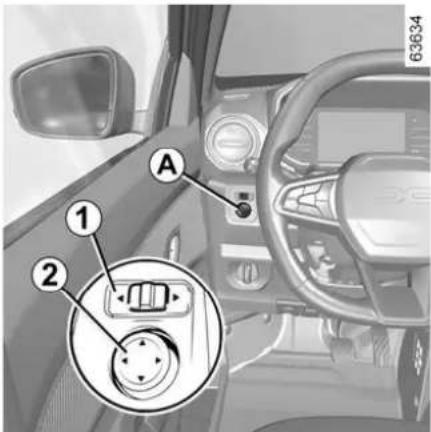

Comment régler les rétroviseurs ?

Les rétroviseurs peuvent être réglés à l'aide des commandes situées sur la porte du conducteur. Sélectionnez le rétroviseur gauche ou droit et ajustez-le à l'aide du joystick.

Que faire si un voyant d'alerte s'allume sur le tableau de bord ?

Si un voyant d'alerte s'allume, consultez le manuel du propriétaire pour identifier le problème. Si nécessaire, contactez votre concessionnaire pour obtenir de l'aide.

MODE D'EMPLOI Spring DACIA

• NOTICE D’UTILISATION SPRING ELECTRICBienvenue à bord de votre véhicule Cette notice d’utilisation et d’entretien réunit à votre intention les informations qui vous permettront : – de bien connaître votre véhicule et, par là même, de bénéficier pleinement, et dans les meilleures conditions d’utilisation, de toutes les fonctionnalités et de tous les perfectionnements techniques dont il est doté. – de maintenir son fonctionnement optimum par la simple mais rigoureuse observation des conseils d’entretien. – de faire face, sans perte de temps excessive, aux opérations qui ne requièrent pas l’intervention d’un spécialiste. Les quelques instants que vous consacrerez à la lecture de cette notice seront très largement compensés par les enseignements que vous en tirerez, les fonctionnalités et les nouveautés techniques que vous y découvrirez. Si certains points restaient encore obscurs, les techniciens de notre Réseau se feraient un plaisir de vous fournir tout renseignement complémentaire. Pour vous aider, vous trouverez les symboles suivants : et Visibles dans le véhicule, vous indiquent de consulter la notice pour connaître les détails et/ou limites d’interventions concernant des équipements de votre véhicule. présent dans toute la notice vous indique un report de page. présent dans toute la notice, vous indique une notion de risque, de danger ou une consigne de sécurité. La description des modèles, déclinés dans cette notice, a été établie à partir des caractéristiques techniques connues à la date de conception de ce document. La notice regroupe l’ensemble des équipements (de série ou optionnels) existant pour ces modèles, leur présence dans le véhicule dépend de la version, des options choisies et du pays de commercialisation. De même, certains équipements devant apparaître en cours d’année peuvent être décrits dans ce document. Les visuels présents dans la notice sont donnés à titre d’exemples. Bonne route au volant de votre véhicule. Traduit du français. Reproduction ou traduction même partielle interdite sans autorisation écrite du constructeur du véhicule.SOMMAIRE Bienvenue à bord de votre véhicule p. 4
• Extérieur p. 4
• Compartiment habitacle p. 6
• Poste de conduite p. 8
• Aides à la conduite p. 10
• Sécurité à bord p. 12
• Identification d’un véhicule - étiquettes p. 14
• Le compartiment moteur (entretien courant) p. 16
• Dépannage p. 18
• Faites connaissance avec votre véhicule p. 20
• Véhicule électrique p. 20

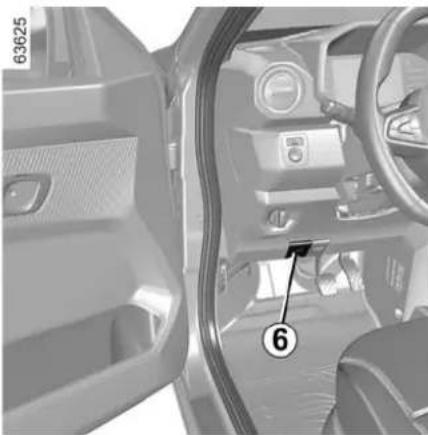

• Fonction Vehicle to Load p. 45
• Clés, télécommande à radiofréquence p. 52

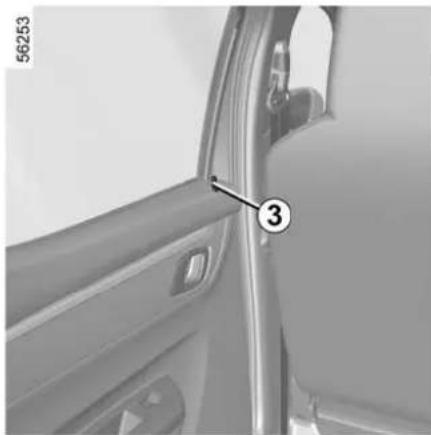

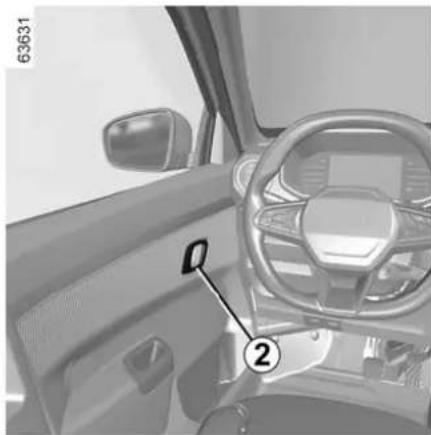

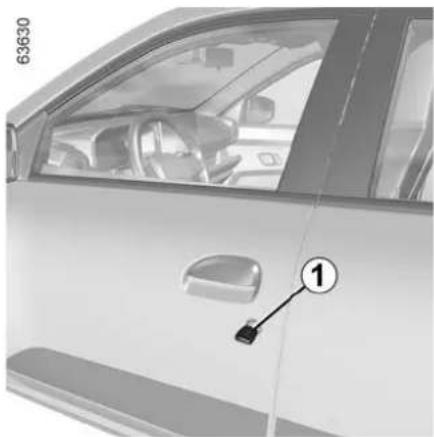

• Verrouillage et déverrouillage des portes p. 55

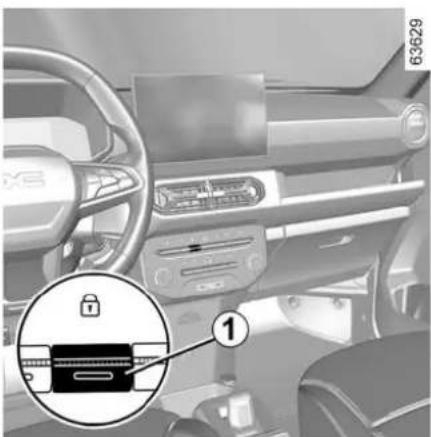

• Verrouillage automatique des portes p. 57

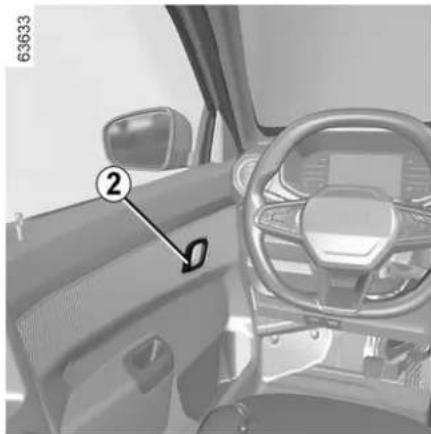

• Ouverture et fermeture des portes p. 58
• Antidémarrage p. 60

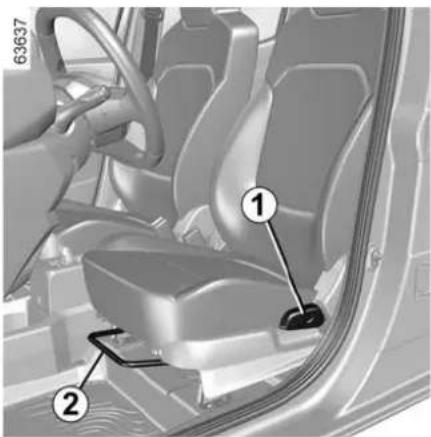

• Sièges avant p. 61

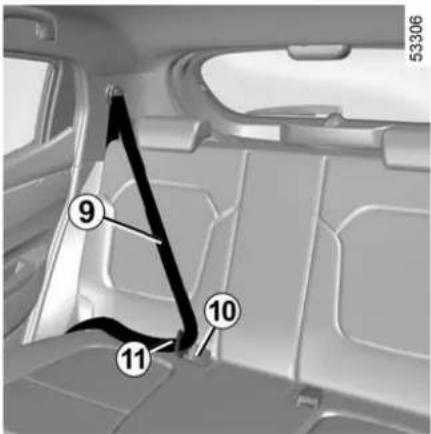

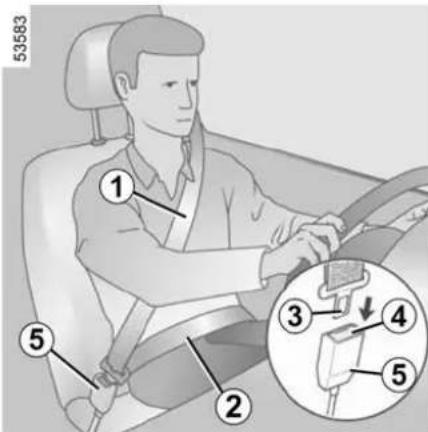

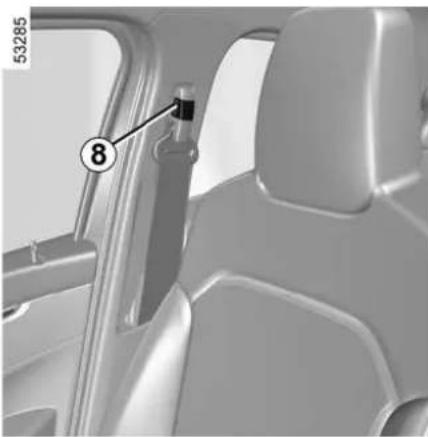

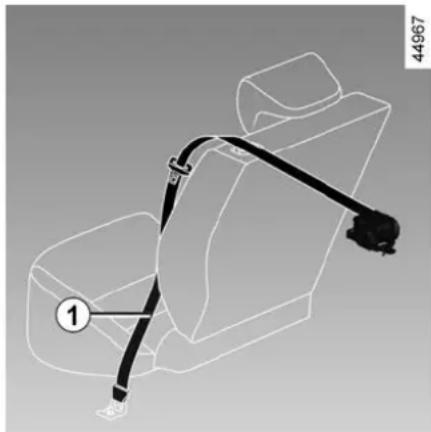

• Ceintures de sécurité p. 62

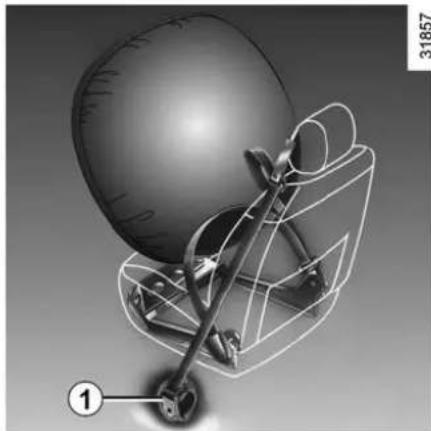

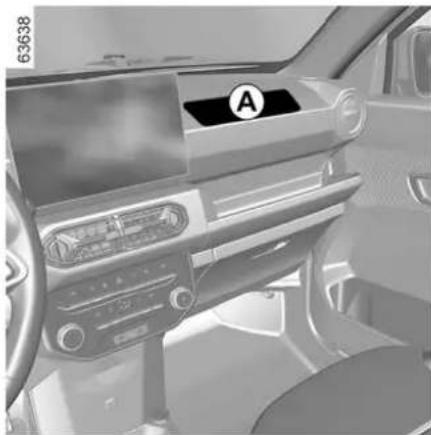

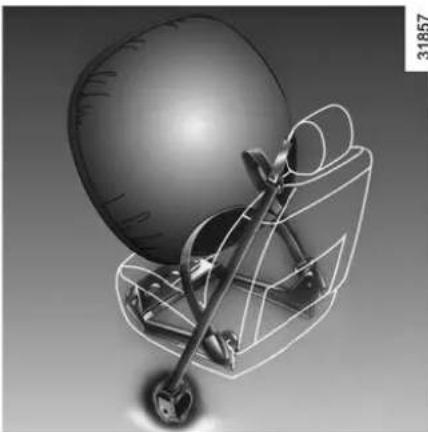

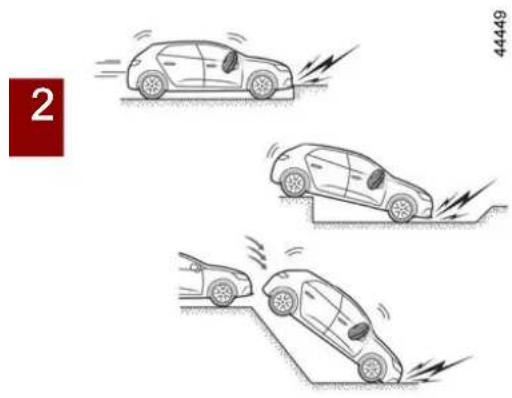

• Dispositifs complémentaires à la ceinture avant p. 67
• Dispositifs de retenue complémentaires aux ceintures arrière p. 72
• Dispositifs de protection latérale p. 73
• Dispositifs de retenue complémentaires p. 75
• Sécurité enfants p. 76

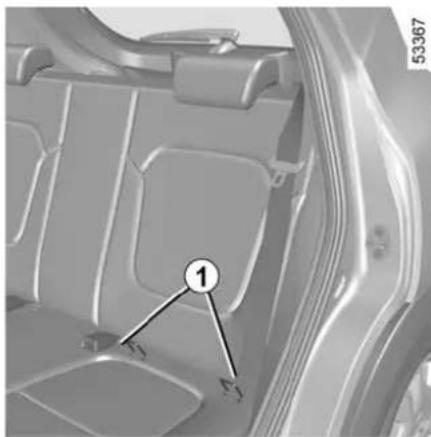

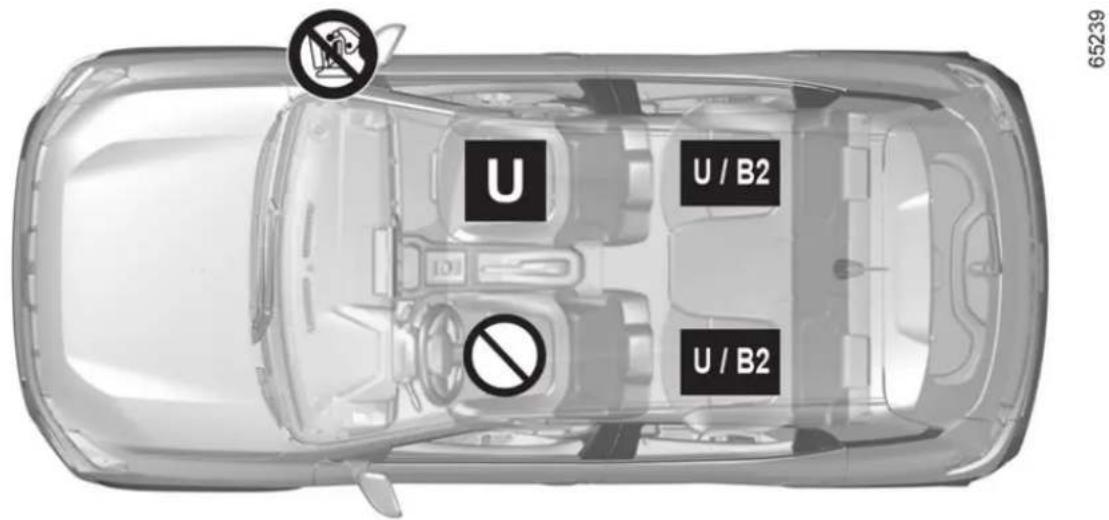

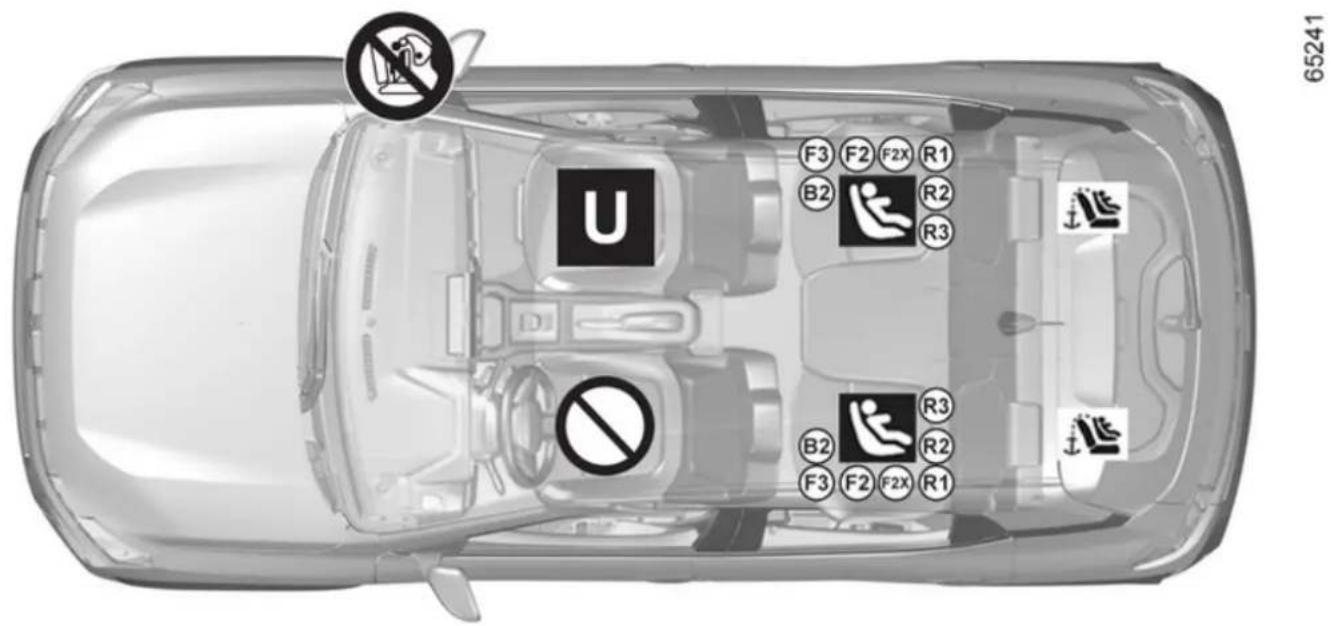

• Sièges enfant p. 83

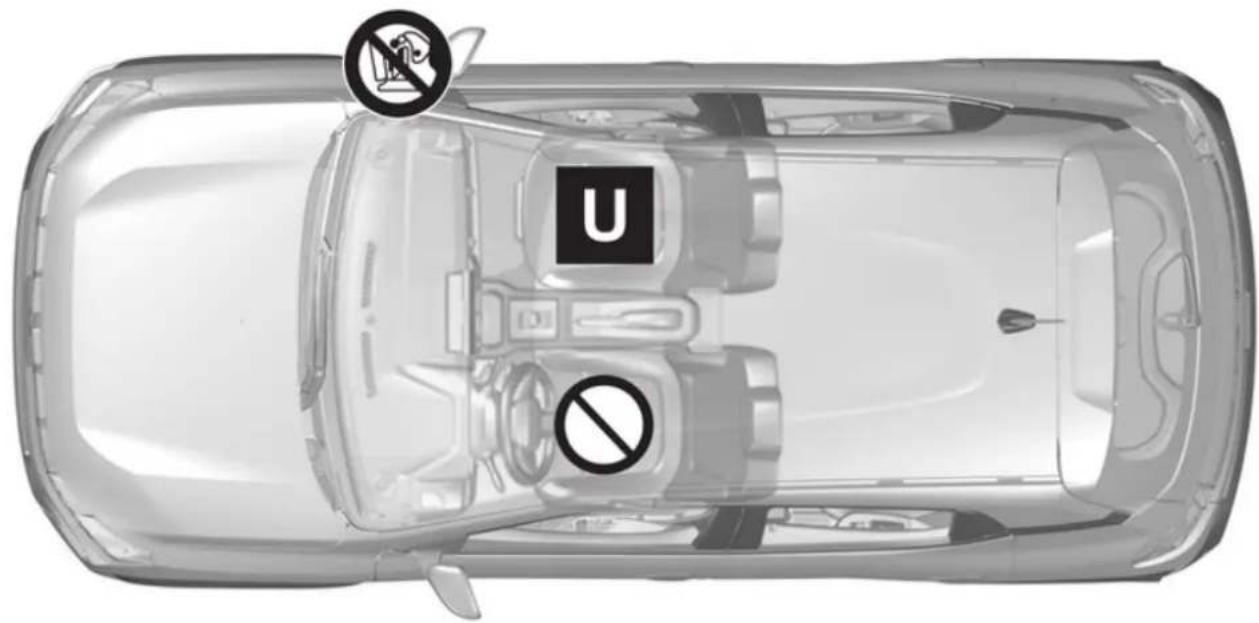

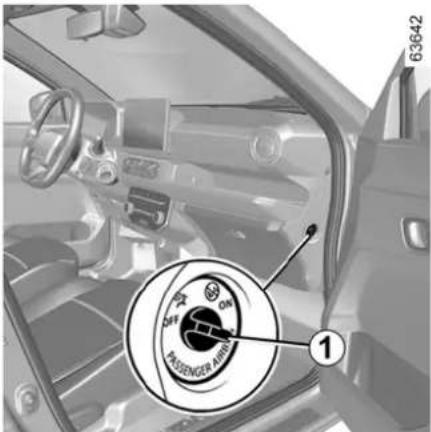

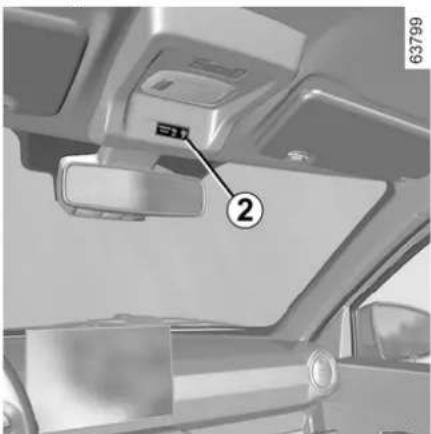

• Sécurité enfants : désactivation, activation airbag passager avant p. 91
• Poste de conduite p. 94

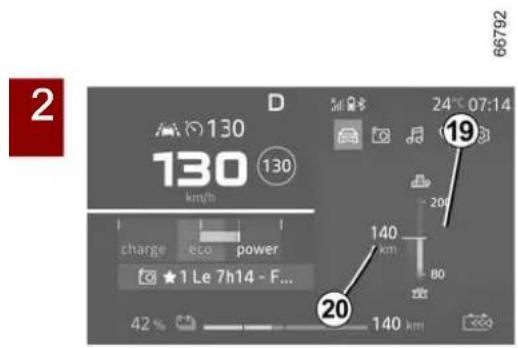

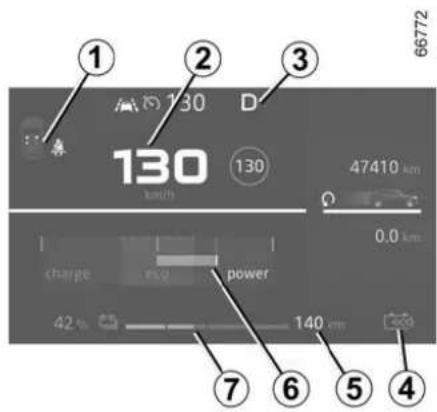

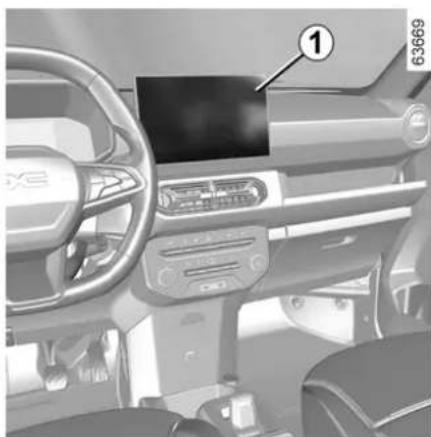

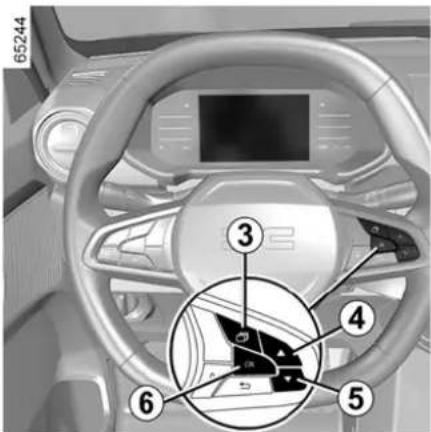

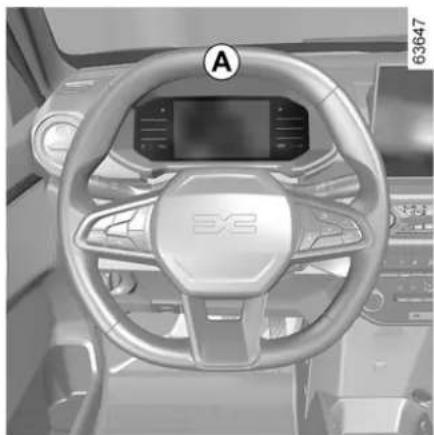

• Ordinateur de bord p. 100
• Témoins lumineux p. 114
• Volant de direction p. 119

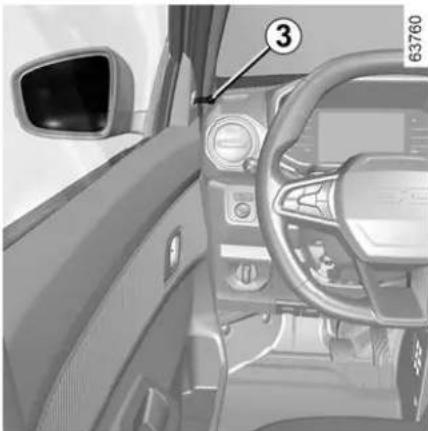

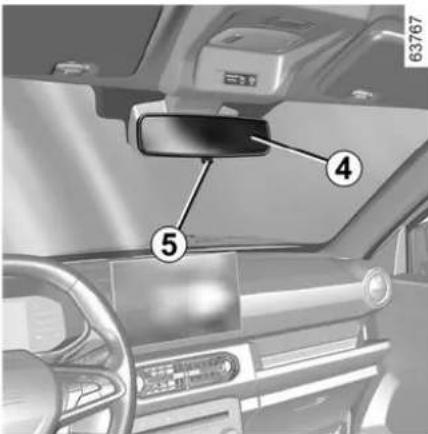

• Rétroviseurs p. 120

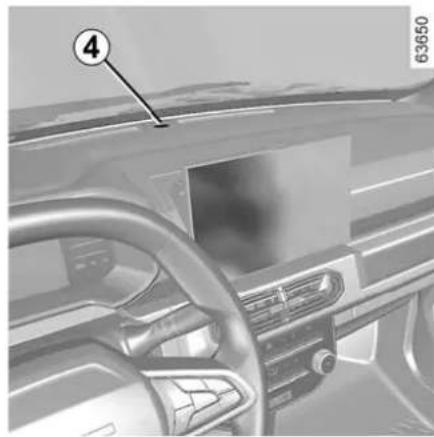

• Éclairages et signalisations p. 121

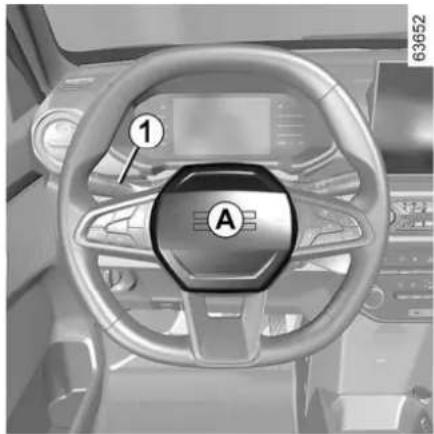

• Avertisseurs sonores et lumineux p. 126
• Essuie-vitre, lave-vitre avant p. 128
• Conduite p. 130

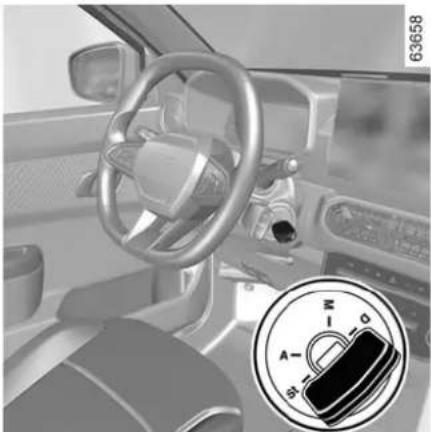

• Démarrage, arrêt du moteur p. 130

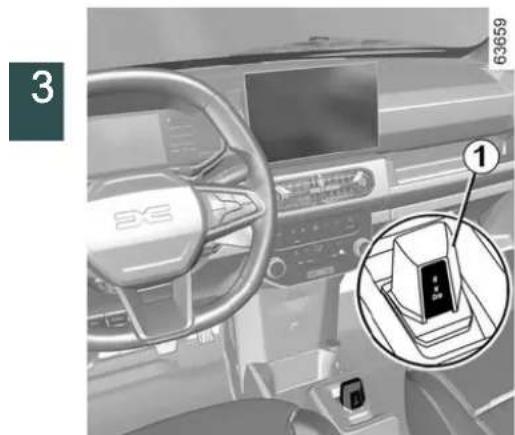

• Commande de vitesses p. 132

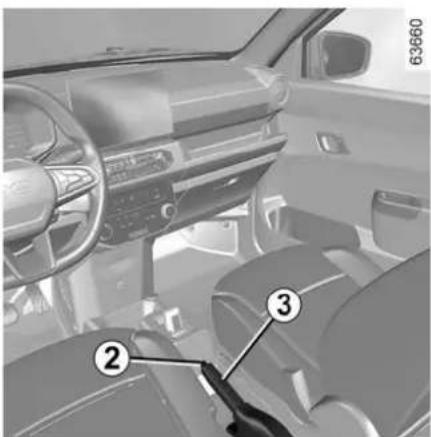

• Frein à main p. 135
• Environnement p. 136

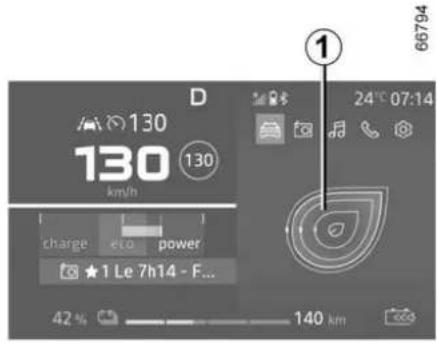

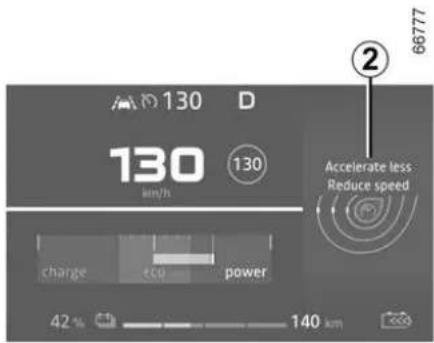

• Conseils de conduite, éco conduite p. 137

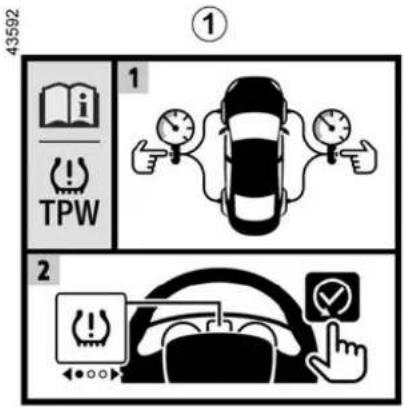

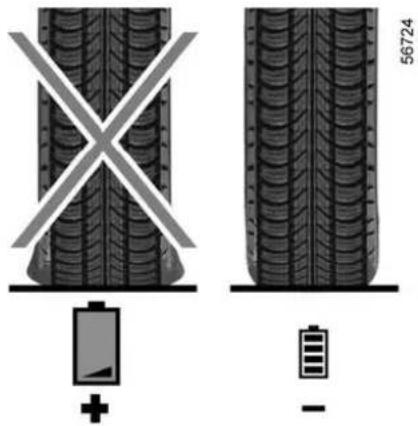

• Avertisseur de perte de pression des pneumatiques p. 141
• Dispositifs de correction et d'assistance conducteur p. 147

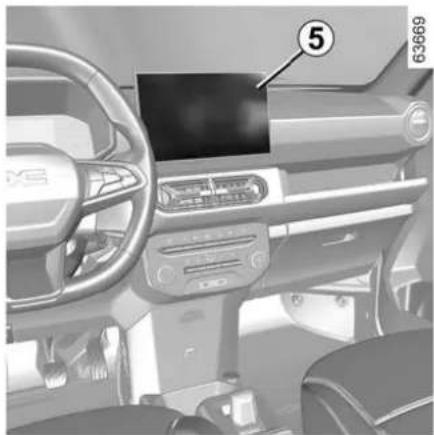

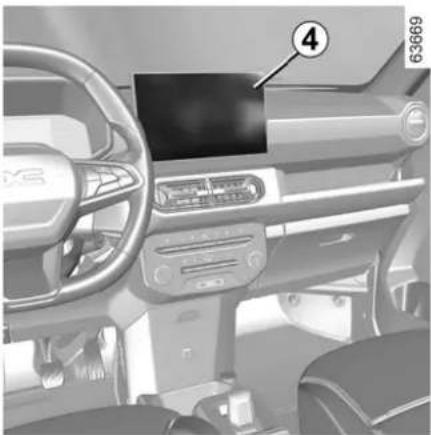

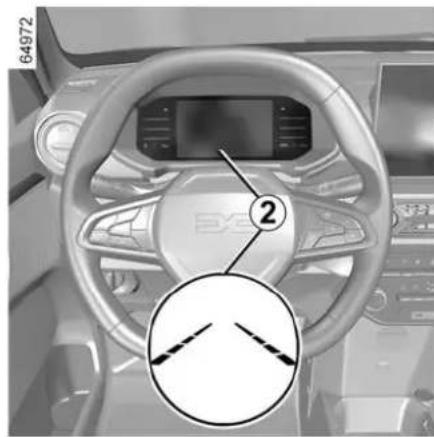

• Fonctions d'aides supplémentaires à la conduite p. 150
• Limiteur de vitesse p. 175
• Régulateur de vitesse p. 178

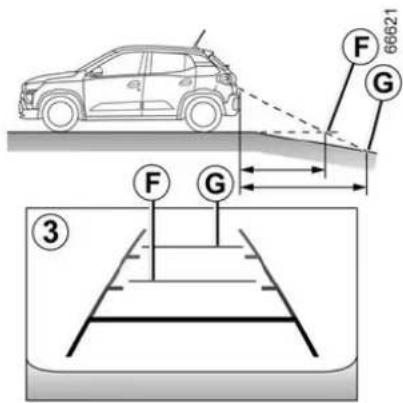

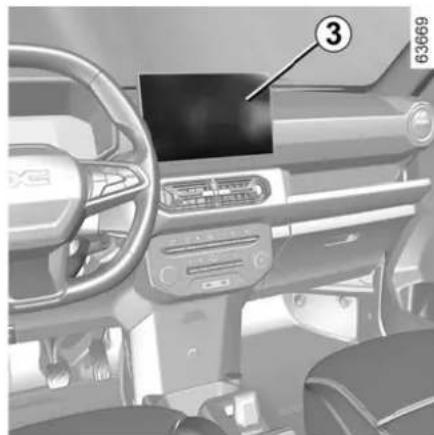

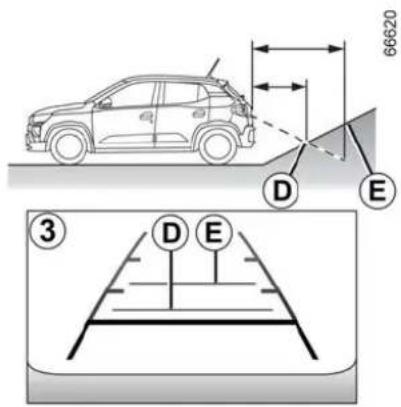

• Aides au stationnement p. 182
• L’autonomie du véhicule p. 191

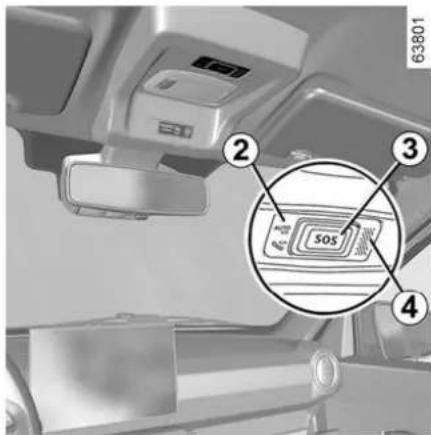

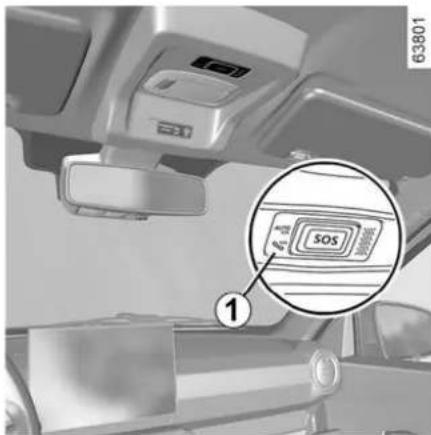

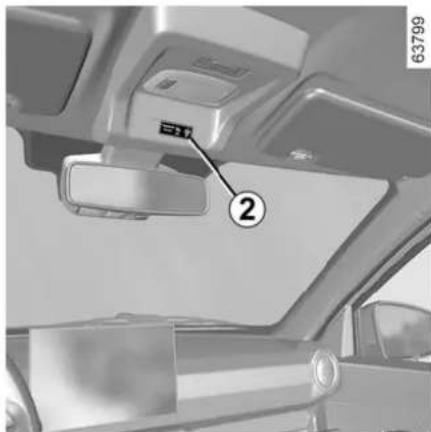

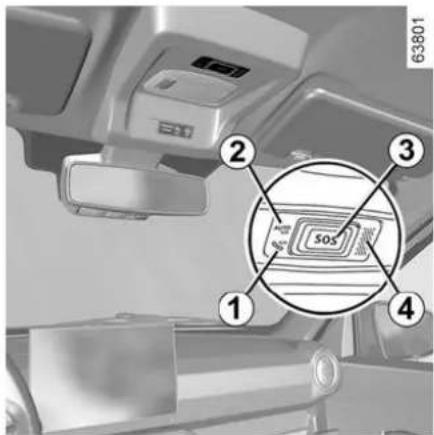

• Appel d'urgence p. 193
• Votre confort p. 196
• Aérateurs, sorties d’air p. 196
• Chauffage, ventilation, air conditionné p. 198
• Conditionnement d’air p. 200
• Equipements multimédia p. 203

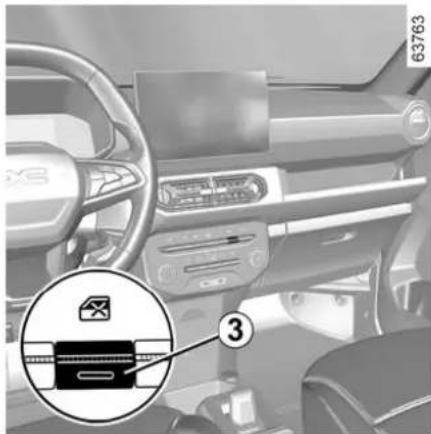

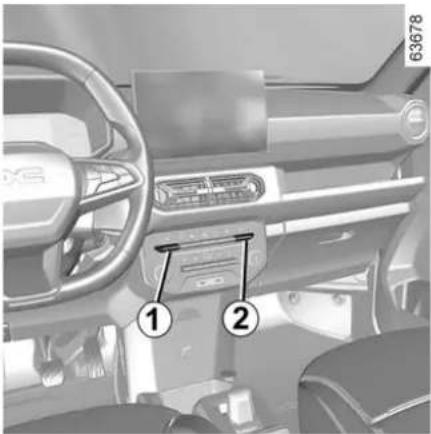

• Lève-vitres p. 205
• Éclairage intérieur p. 207

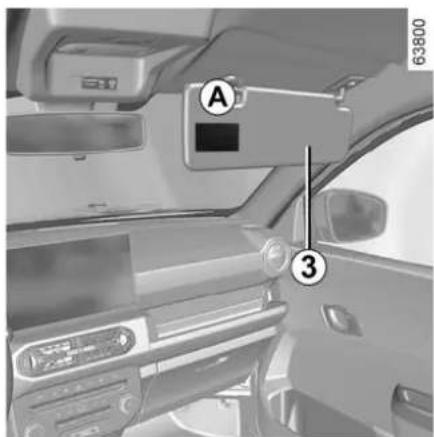

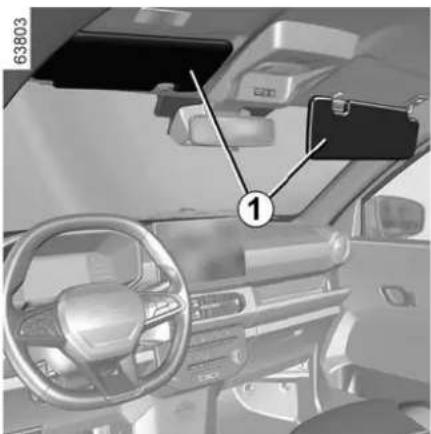

• Pare soleil p. 208

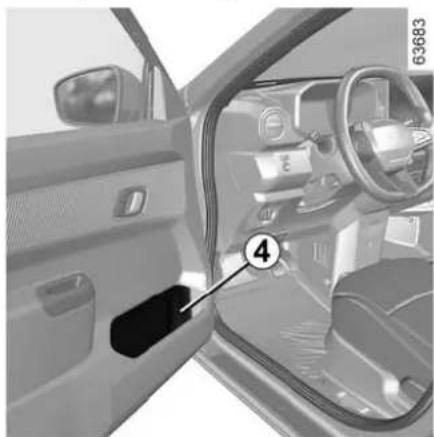

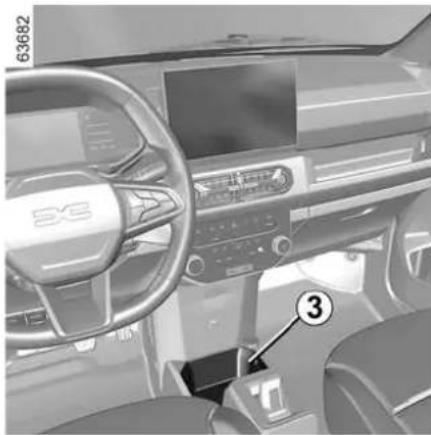

• Rangements habitacle p. 209

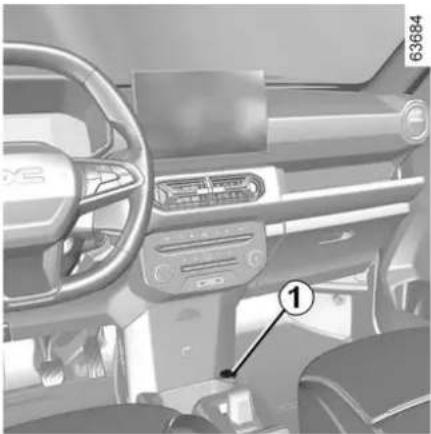

• Prise accessoires p. 211

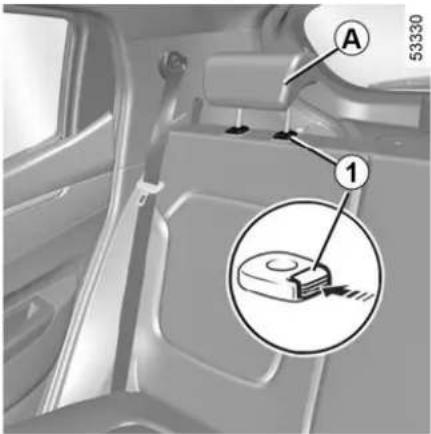

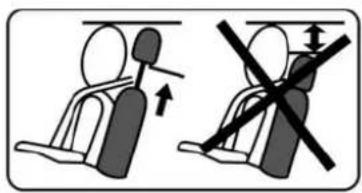

• Appuie-têtes arrière p. 212
• Sièges arrière p. 213

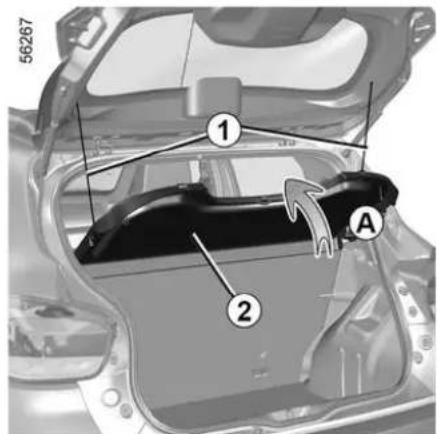

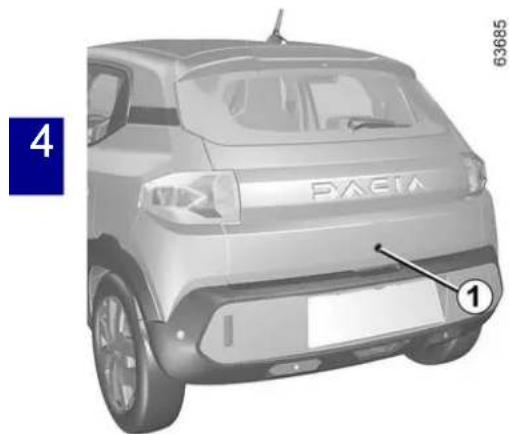

• SOMMAIRE Transports d’objets p. 214
• Entretien p. 217

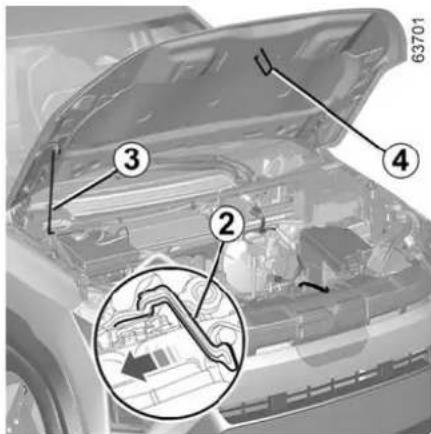

• Capot moteur p. 217

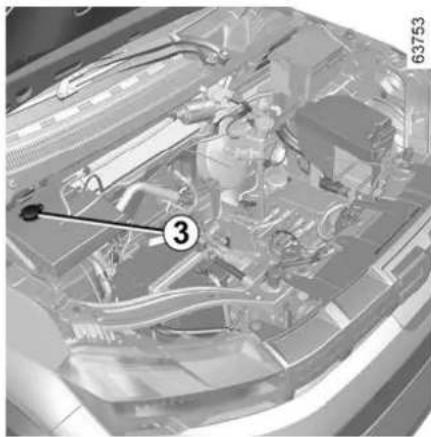

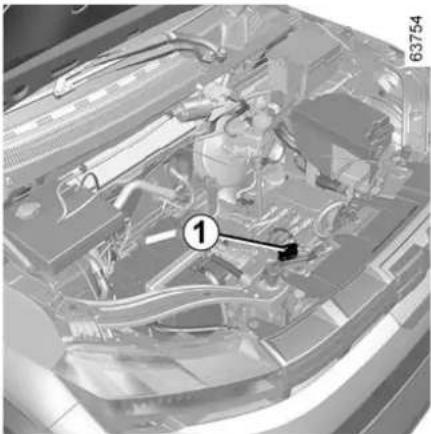

• Niveaux, filtres p. 219

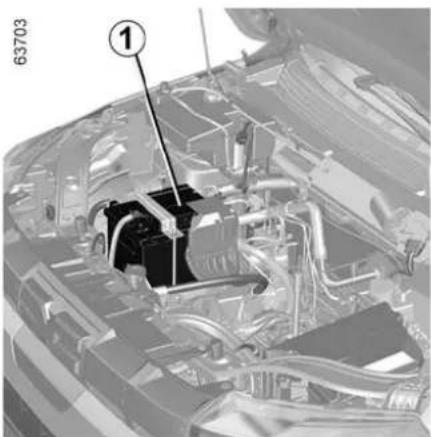

• Batterie secondaire 12 V p. 222

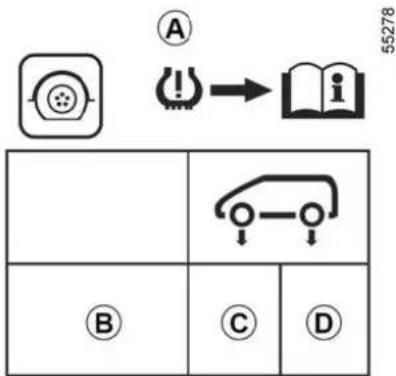

• Pression de gonflage des pneumatiques p. 224
• Entretien de la carrosserie p. 226
• Entretien des garnitures intérieures p. 228
• Conseils pratiques p. 230

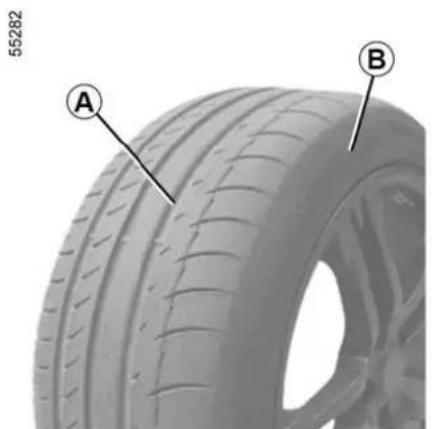

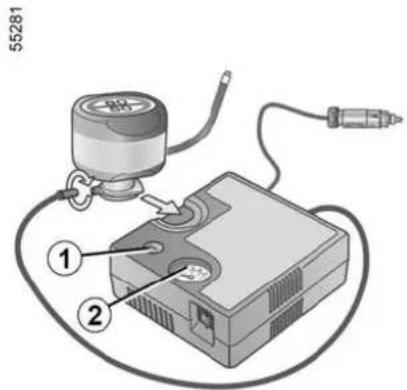

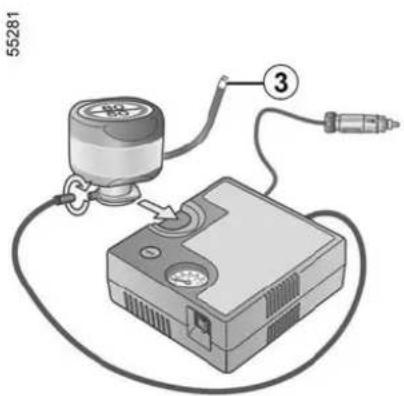

• Kit de gonflage des pneumatiques p. 230

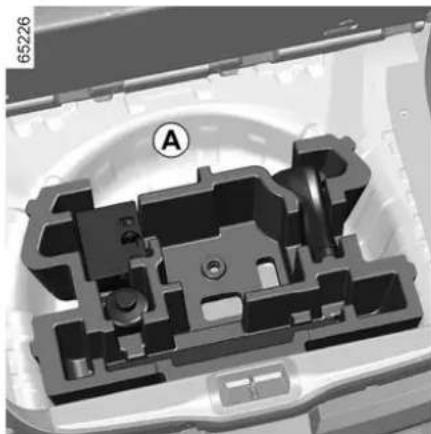

• Bloc-outils p. 234

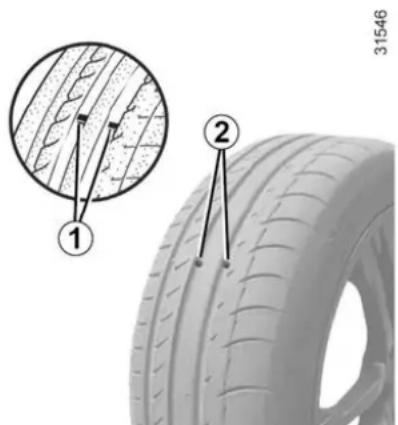

• Pneumatiques p. 235

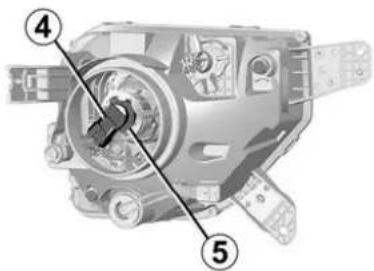

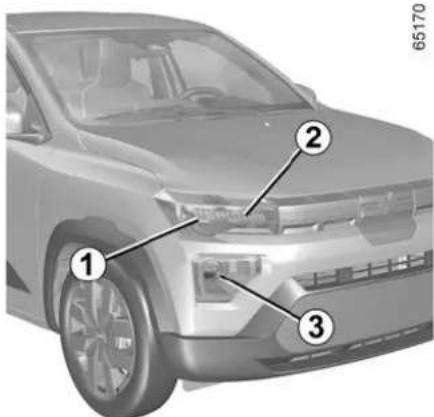

• Feux avant p. 238

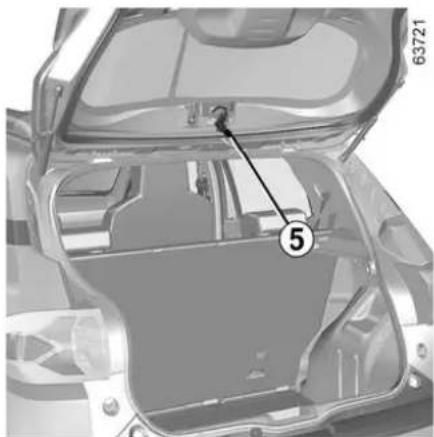

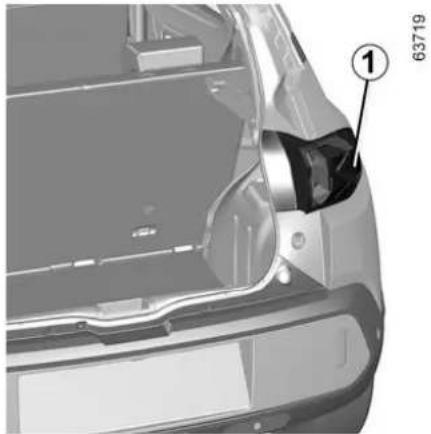

• Feux arrière p. 240

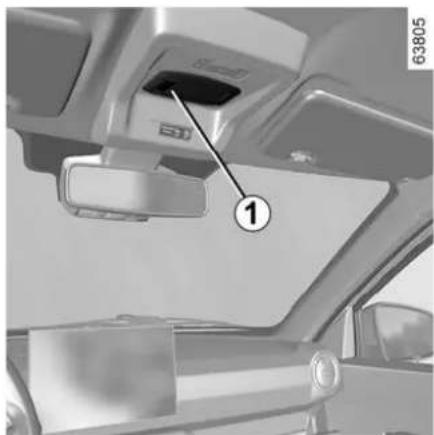

• Éclairage intérieur p. 242
• Installation et utilisation d‘accessoires p. 243

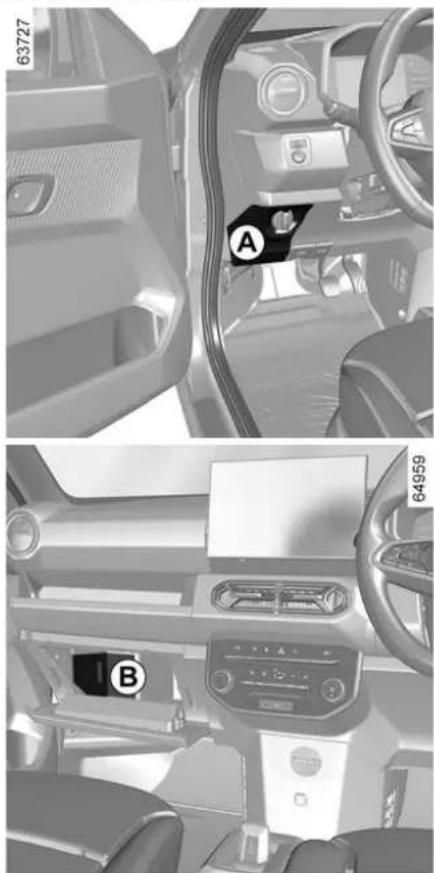

• Fusibles p. 245
• Batterie : p. 248
• Télécommande à radiofréquence : p. 250

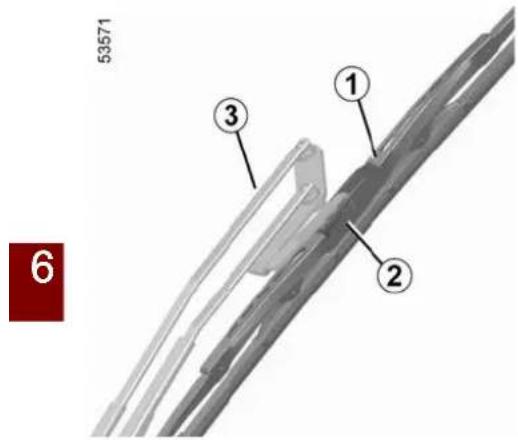

• Balais d’essuie-vitres p. 252

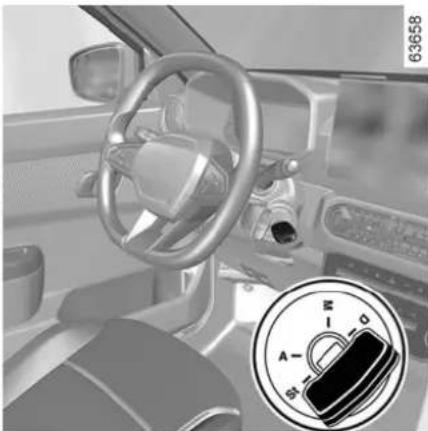

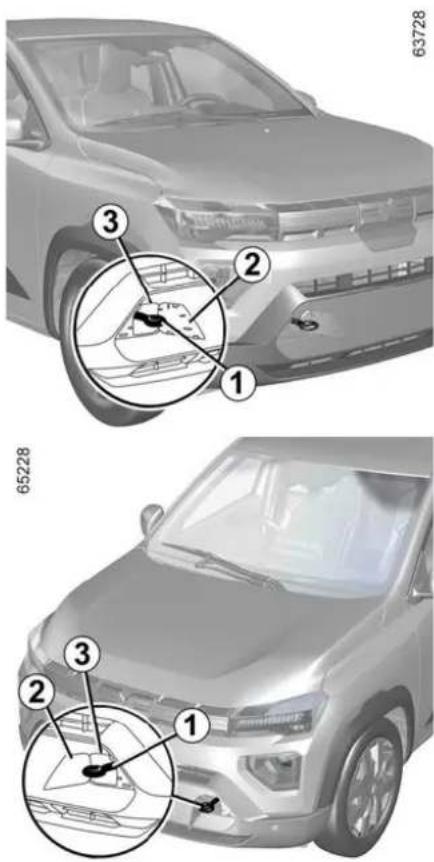

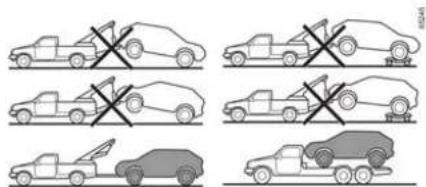

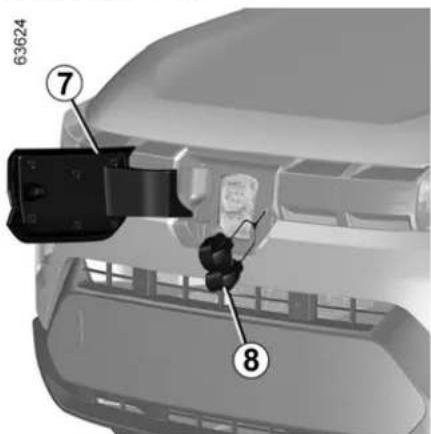

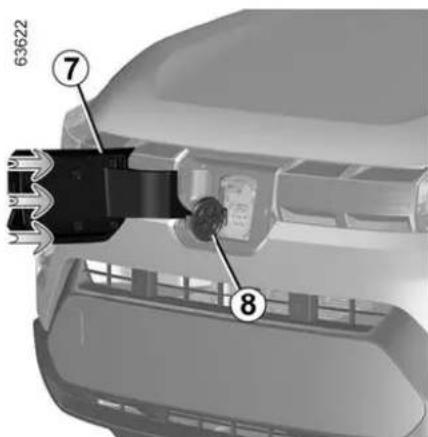

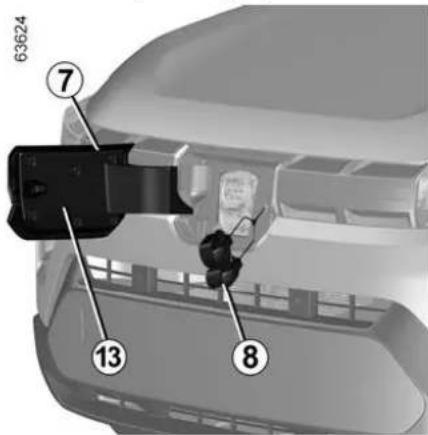

• Remorquage p. 254
• Anomalies de fonctionnement p. 256
• Caractéristiques techniques p. 258

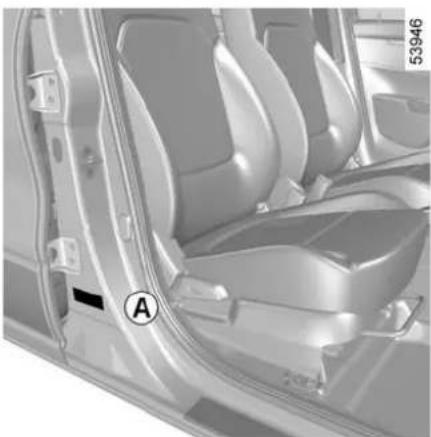

• Plaques d’identification véhicule p. 258
• Plaques d’identification moteur p. 259
• Informations techniques destinées aux services d'urgence p. 260
• Dimensions (en mètres) p. 261
• Masses (en kg) p. 263
• Pièces de rechange et réparations p. 264
• Justificatifs d’entretien p. 265

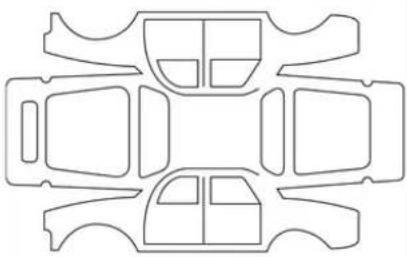

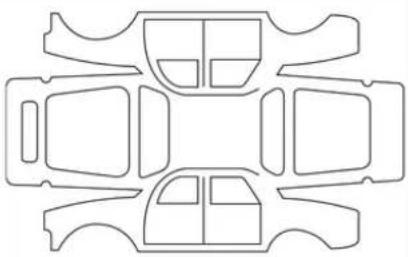

• Contrôle anticorrosion EXTÉRIEUR p. 271

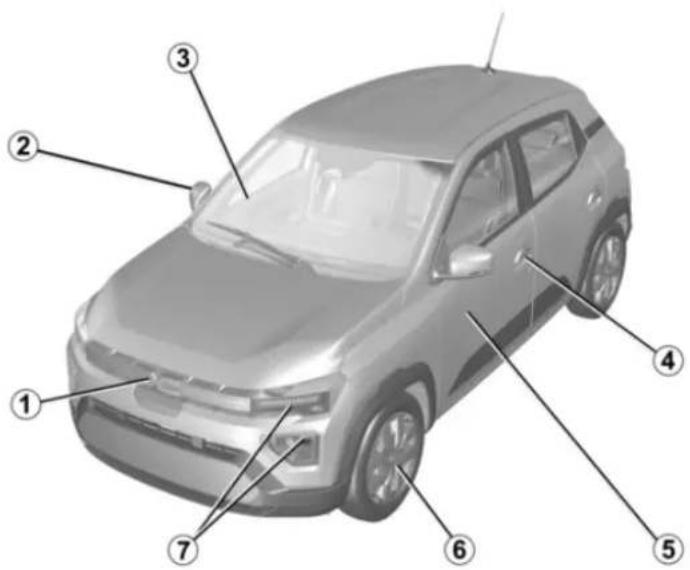

4 - Bienvenue à bord de votre véhiculeEXTÉRIEUR

Bienvenue à bord de votre véhicule - 5

2. Rétroviseur 🡺 120

Essuie-vitres 🡺 128 Lève-vitres électriques 🡺 205

4. Clé / télécommande 🡺 52

Verrouillage/déverrouillage des portes 🡺 55

5. Entretien de la carrosserie 🡺 226

6. Pneumatiques 🡺 235

7. Eclairage : fonctionnement 🡺 121

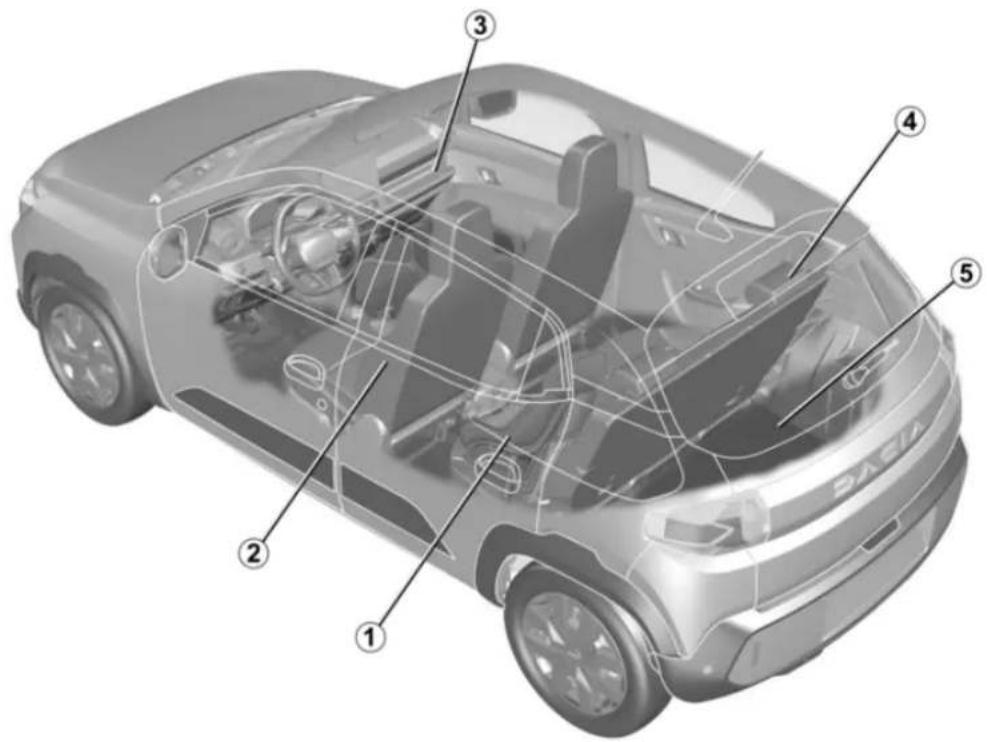

6 - Bienvenue à bord de votre véhiculeCOMPARTIMENT HABITACLE

Bienvenue à bord de votre véhicule - 7

1. Sécurité enfants 🡺 76

2. Sièges avant 🡺 61

3. Rangements/aménagements de l’habitacle 🡺 209

4. Appuie-têtes arrière 🡺 212

Banquette arrière 🡺 213

5. Transport d’objet dans le coffre 🡺 215POSTE DE CONDUITE

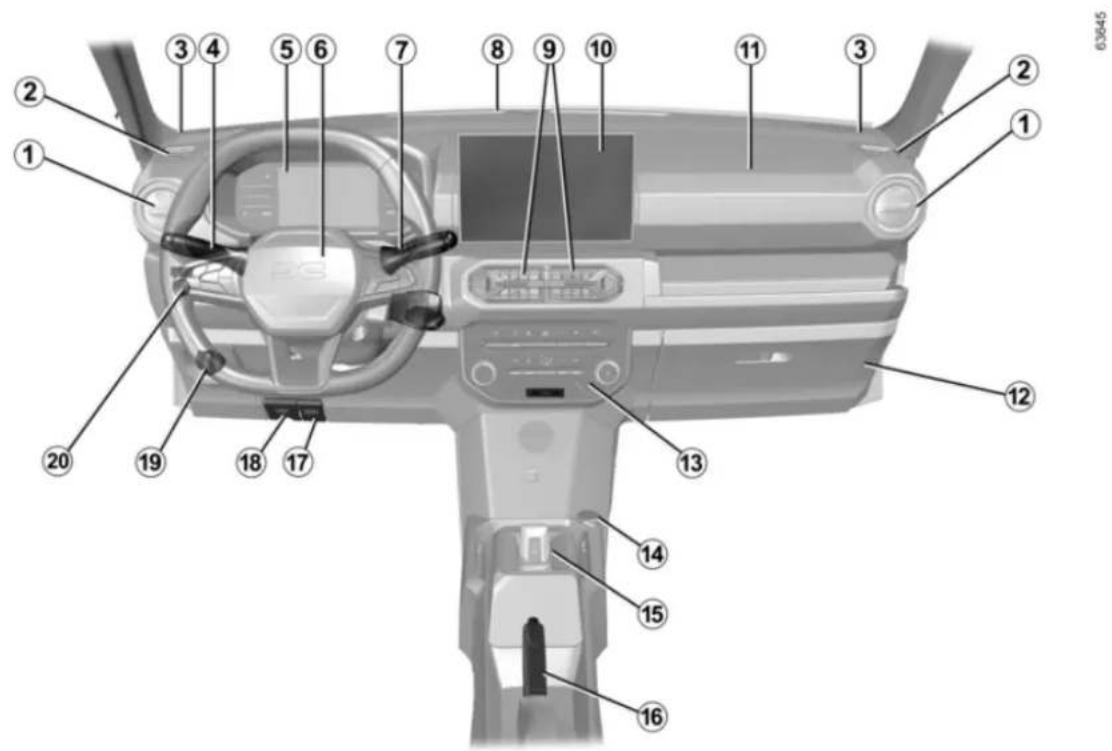

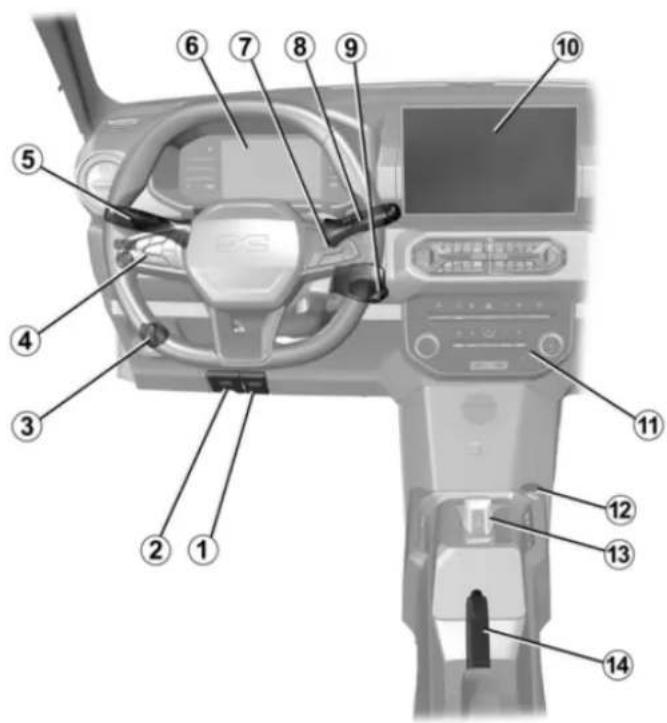

8 - Bienvenue à bord de votre véhiculePOSTE DE CONDUITE

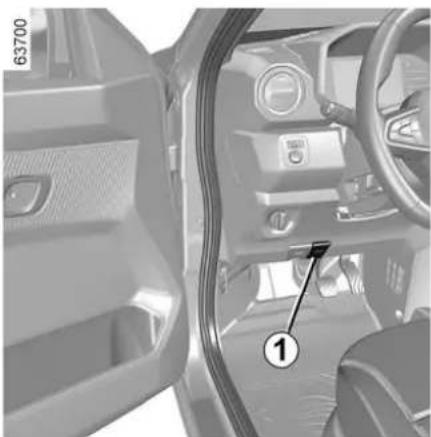

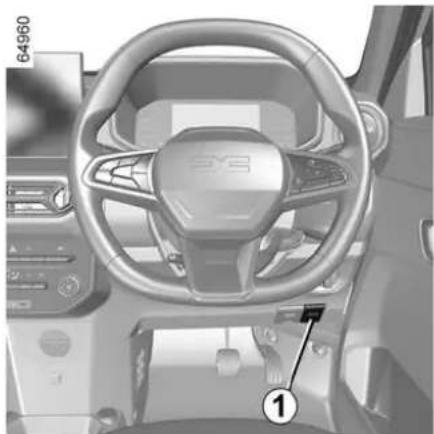

Bienvenue à bord de votre véhicule - 9 1 Commande d’ouverture du capot 🡺 217 2 Déverrouillage de la trappe de charge électrique 🡺 26 3 Réglage du faisceau de projecteur 🡺 122 4 Limiteur de vitesse 🡺 175 Régulateur de vitesse 🡺 178 5 Eclairage extérieur 🡺 121 6 Tableau de bord 🡺 114 7 Commandes ordinateur de bord 🡺 100 8 Manette d’essuie-vitre/lave-vitre 🡺 128 9 Contacteur de démarrage à clé 🡺 130 10 Ecran multimédia 🡺 203 11 Commandes pour : – My Safety 🡺 150 – mode ECO 🡺 139 – système de chauffage/climatisation 🡺 198 12 Prise accessoires 🡺 211 13 Sélecteur de mode de conduite 🡺 132 14 Frein à main 🡺 135AIDES À LA CONDUITE

10 - Bienvenue à bord de votre véhiculeAIDES À LA CONDUITE

Bienvenue à bord de votre véhicule - 11 – ABS (antiblocage des roues) Assistance au freinage 🡺 147 – ESC (contrôle dynamique de conduite)🡺 147 – Assistance au freinage 🡺 149 – Aide au démarrage en côte 🡺 147 – Système antipatinage 🡺 148 – My Safety 🡺 150 – Prévention de sortie de voie 🡺 151 – Freinage actif d’urgence 🡺 159 – Alerte vigilance conducteur 🡺 167 – Détection des panneaux de signalisation 🡺 169 – Limiteur de vitesse 🡺 175 – Régulateur de vitesse 🡺 178 – Aide au parking 🡺 182 – Caméra de recul 🡺 187 – Avertisseur de perte de pression des pneumatiques 🡺 141SÉCURITÉ À BORD

12 - Bienvenue à bord de votre véhiculeSÉCURITÉ À BORD

Bienvenue à bord de votre véhicule - 13 1 Airbags latéraux 🡺 73 2 Ceintures de sécurité 🡺 228 3 Airbags rideaux 🡺 73 4 Airbags frontaux 🡺 67 5 Désactivation de l’airbag frontal du passager 🡺 91IDENTIFICATION D’UN VÉHICULE - ÉTIQUETTES

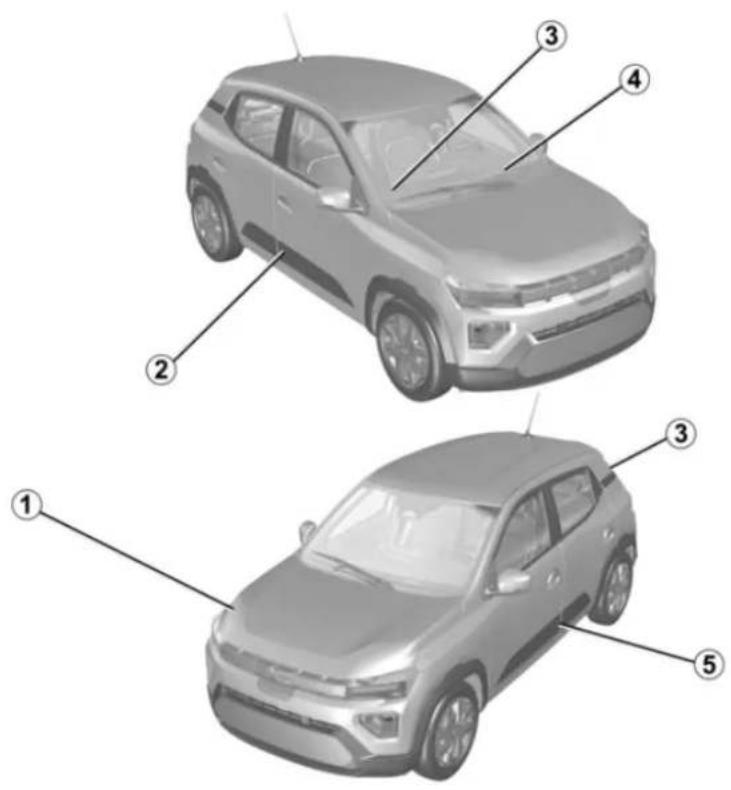

14 - Bienvenue à bord de votre véhiculeIDENTIFICATION D’UN VÉHICULE - ÉTIQUETTES

Bienvenue à bord de votre véhicule - 15 1 Identification moteur 🡺 259 2 Plaque d’identification constructeur 🡺 258 3 Informations techniques destinées aux services d’urgence 🡺 260 4 Lecture du numéro d’identification du véhicule 🡺 258 5 Etiquette de pression des pneumatiques 🡺 224LE COMPARTIMENT MOTEUR (ENTRETIEN COURANT)

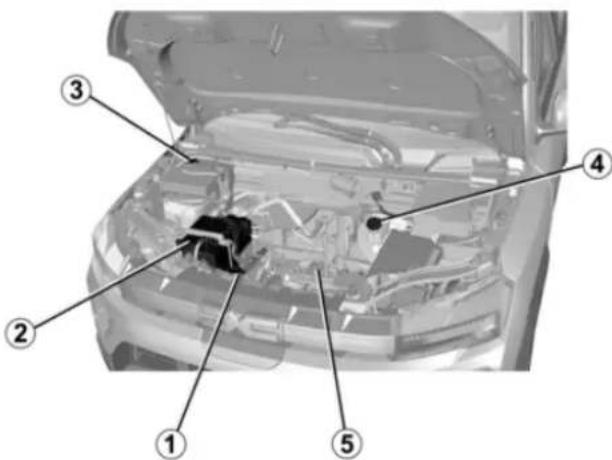

16 - Bienvenue à bord de votre véhiculeLE COMPARTIMENT MOTEUR (ENTRETIEN COURANT)

Bienvenue à bord de votre véhicule - 17 1 Niveau de liquide de refroidissement 🡺 219 2 Batterie secondaire 12 V🡺 222 3 Produit lave-vitres 🡺 220 4 Liquide de frein 🡺 219 5 Circuits électriques 260 V🡺 20DÉPANNAGE

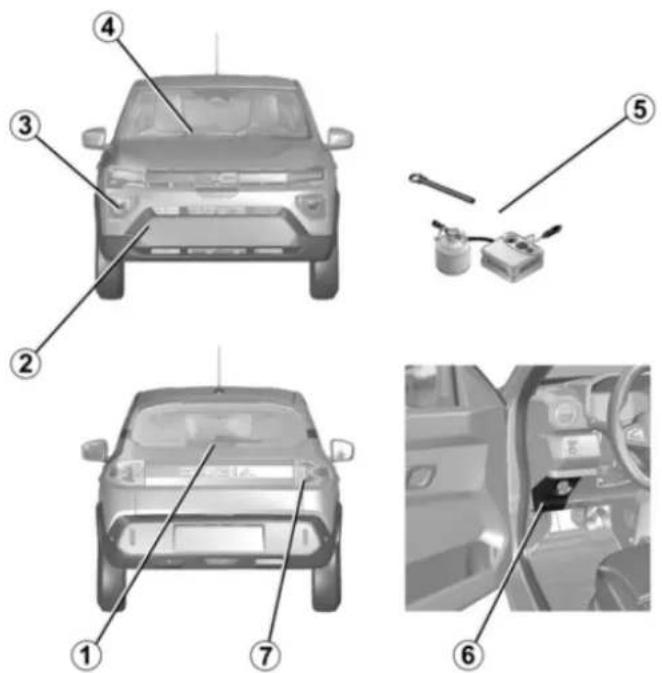

18 - Bienvenue à bord de votre véhiculeDÉPANNAGE

Bienvenue à bord de votre véhicule - 19 1 Remplacement du balai d'essuie-vitre arrière 🡺 252 2 Point de remorquage avant 🡺 254 3 Remplacement des lampes de phares 🡺 238 4 Remplacement des balais d’essuie-vitre 🡺 252 5 Outils 🡺 234 6 Fusibles 🡺 245 7 Remplacement des feux arrière 🡺 240VÉHICULE ÉLECTRIQUE

20 - Faites connaissance avec votre véhicule

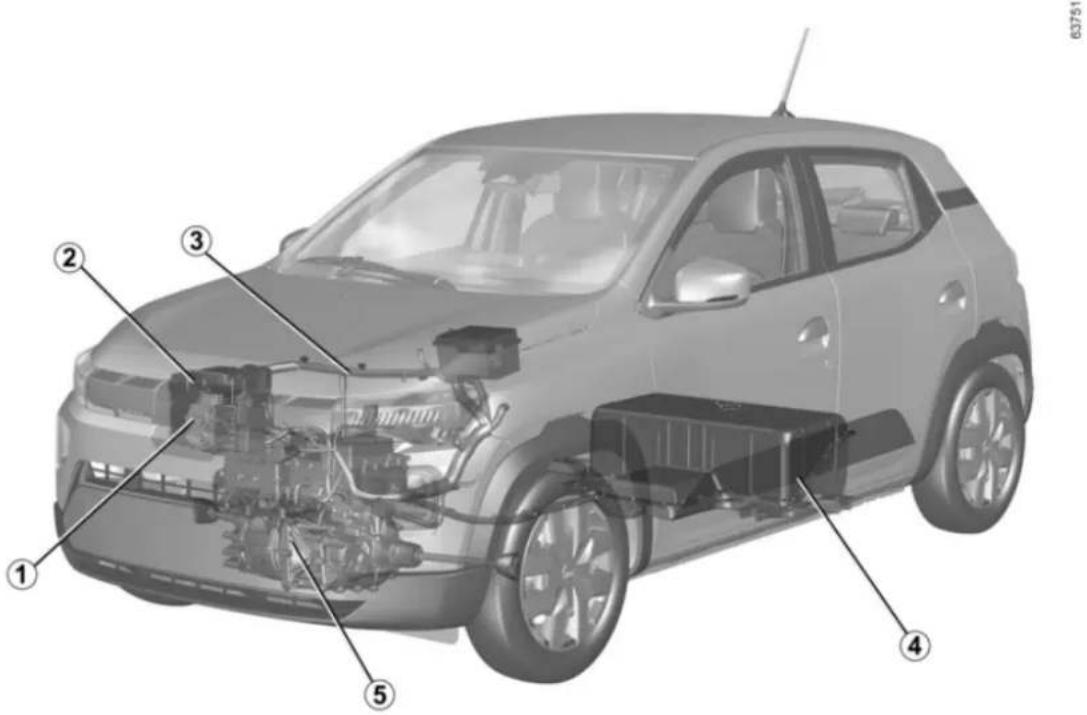

IntroductionVÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 21

Prise de charge électrique

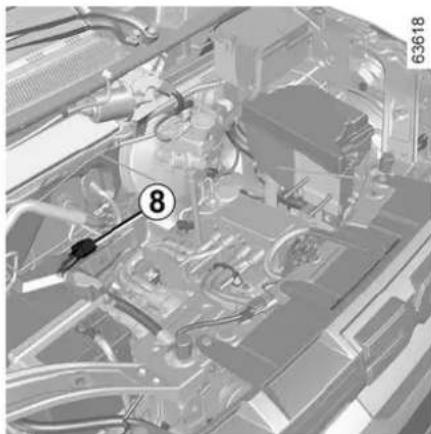

Batterie secondaire « 12 volts »

Câblage de puissance électrique de couleur orange

Batterie de traction « 260 volts »

Moteur électrique Le véhicule électrique possède des caractéristiques spécifiques mais il fonctionne de façon similaire à un véhicule à moteur thermique. La différence fondamentale du véhicule électrique est l’utilisation exclusive de l’énergie électrique au lieu du carburant pour les véhicules à moteur thermique. Nous vous recommandons donc de lire attentivement cette notice qui décrit votre véhicule électrique. Services connectés (suivant véhicule) Votre véhicule électrique dispose de services connectés qui fournissent des informations sur et/ou permettent de commander : – l'état de charge de votre véhicule avec alerte de batterie faible ; – la programmation de la charge de la batterie de traction en fonction de certains choix proposés ; – l'autonomie restante du véhicule ;

Vous pouvez accéder à ces services par : – des appareils numériques externes (téléphones mobiles

etc.) ; Pour plus d'informations, reportez- vous aux instructions de l'équipement multimédia ou contactez un Représentant de la marque. Il est toujours possible de souscrire à un service connecté ou de le prolonger, consultez un Représentant de la marque Batteries Le véhicule électrique possède deux types de batterie : – une batterie de traction de 260 volts ; – une batterie secondaire « 12 volts ». Batterie de traction « 260 volts » Cette batterie stocke l’énergie nécessaire au bon fonctionnement du moteur de votre véhicule électrique. Comme toute batterie, elle se décharge à l’utilisation, elle doit donc être régulièrement rechargée. Il n’est pas nécessaire d’attendre d’être sur la réserve pour recharger votre batterie de traction.VÉHICULE ÉLECTRIQUE

22 - Faites connaissance avec votre véhicule

Le temps de chargement varie suivant le type de boîtier mural spécifique ou de borne publique auquel vous allez vous raccorder. L’autonomie de votre véhicule dépend de la charge de la batterie de traction, mais aussi de votre style de conduite 🡺 191 Batterie de traction secondaire « 12 volts » La seconde batterie, qui équipe votre véhicule, est une batterie secondaire « 12 volts » : elle fournit l’énergie nécessaire au fonctionnement des équipements du véhicule (feux, essuie-vitres, assistance de freinage…). Le symbole

signale les éléments électriques de votre véhicule pouvant présenter des risques pour votre sécurité. Circuit électrique « 260 volts » Le circuit électrique « 260 V » est reconnaissable aux câblages de couleur orange

et aux éléments repérés par le symbole . Le système de propulsion du véhicule électrique utilise une tension continue d’environ « 260 V ». Ce système peut être chaud pendant et après avoir coupé le contact. Respecter les messages d’avertissement portés sur les étiquettes présentes dans le véhicule. Toute intervention ou modification sur le système électrique « 260 volts » du véhicule (composants, câbles, connecteurs, batterie de traction) est rigoureusement interdite, en raison des risques qu’elle peut présenter pour votre sécurité. Faites appel à un Représentant de la marque. Risque de brûlures graves ou de chocs électriques pouvant entrainer la mort. Conduite Comme pour une voiture avec boîte de vitesses séquentielle, vous devez vousVÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 23 habituer à ne pas utiliser votre pied gauche et à ne pas freiner avec. En roulage, lorsque vous levez le pied de la pédale d’accélérateur ou que vous appuyez sur la pédale de frein, pendant la décélération, le moteur génère du courant électrique qui est utilisé pour freiner le véhicule et recharger la batterie de traction 🡺 106. Cas particulier Après une charge maximale de la batterie et durant les premiers kilomètres d’utilisation du véhicule, le frein moteur s’en trouve temporairement réduit. Veuillez adapter votre conduite en conséquence. Intempéries, routes inondées. Ne roulez pas sur une chaussée inondée si la hauteur de l’eau dépasse le bord inférieur des jantes. Bruit Les véhicules électriques sont particulièrement silencieux. Vous n’y êtes pas encore nécessairement habitué et les autres usagers de la route non plus. Il leur est difficile d’entendre si le véhicule est en mouvement. Le moteur étant silencieux, vous entendrez des bruits que vous n’êtes pas habitués à entendre (bruit aérodynamique, pneumatiques...). Lors de la charge, le véhicule peut émettre des bruits (ventilateur, relais, etc.). À l’arrêt du véhicule, le système de chauffage peut se déclencher automatiquement pour une auto- maintenance. Avertisseur sonore piétons L’avertisseur sonore piétons permet de prévenir les autres usagers, plus particulièrement les piétons et les cyclistes, de votre présence. Au démarrage du moteur, l'avertisseur sonore piétons est activé automatiquement. Le son se déclenche lorsque la vitesse du véhicule est comprise entre 1 et 30 km/h environ 🡺 126. Votre véhicule électrique étant silencieux Lorsque vous en sortez, mettez systématiquement le sélecteur de vitesse sur N, serrez le frein de parking et coupez le contact.

GRAVES. Obstacles pour le conducteur Côté conducteur, n’utilisez impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne pas superposer plusieurs tapis. Il existe un risque de coincement des pédales. Le frein moteur ne peut en aucun cas se substituer à l’appui sur la pédale de frein.VÉHICULE ÉLECTRIQUE

24 - Faites connaissance avec votre véhicule

Recommandations importantes Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d’incendie, de blessures graves ou de chocs électriques pouvant entraîner la mort. En cas d’accident ou de choc En cas d’accident ou de choc sur le soubassement du véhicule (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain), vous pouvez endommager le circuit électrique ou la batterie de traction. Faites contrôler votre véhicule par un Représentant de la marque. Ne touchez jamais les composants « 260 volts » ou des câbles orange exposés et visibles de l’intérieur ou de l’extérieur du véhicule. En cas d’endommagement important de la batterie de traction, d’éventuelles fuites pourraient apparaître : – ne touchez jamais aux liquides (fluides, etc.) provenant de la batterie de traction ; – en cas de contact corporel, rincez abondamment à l’eau et consultez un médecin au plus vite. En cas de choc même léger contre la trappe de charge et/ou du clapet, faites-les contrôler au plus vite par un Représentant de la marque. En cas d’incendie En cas d’incendie, quittez et faites évacuer immédiatement le véhicule, contactez les services de secours en précisant bien qu’il s’agit d’un véhicule électrique. N’utilisez que des agents d’extinction de type ABC ou BC compatibles avec les feux sur les systèmes électriques. Ne pas utiliser de l’eau ou d’autres agents d’extinction. Dans tous les cas de dégradations du circuit électrique, faites appel à un Représentant de la marque. Pour tout remorquage🡺 254 Lavage du véhicule Ne jamais laver le compartiment moteur, la prise de charge et la batterie de traction au nettoyeur haute pression. Risque d’endommagement du circuit électrique. Ne jamais laver le véhicule lorsqu’il est en charge. Ne lavez jamais le câble de charge pendant la charge du véhicule. Ne lavez jamais le câble de charge, même lorsqu'il n'est pas branché, afin d'éviter la corrosion des broches de charge.VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 25 Risque de chocs électriques pouvant entraîner la mort.VÉHICULE ÉLECTRIQUE

26 - Faites connaissance avec votre véhicule

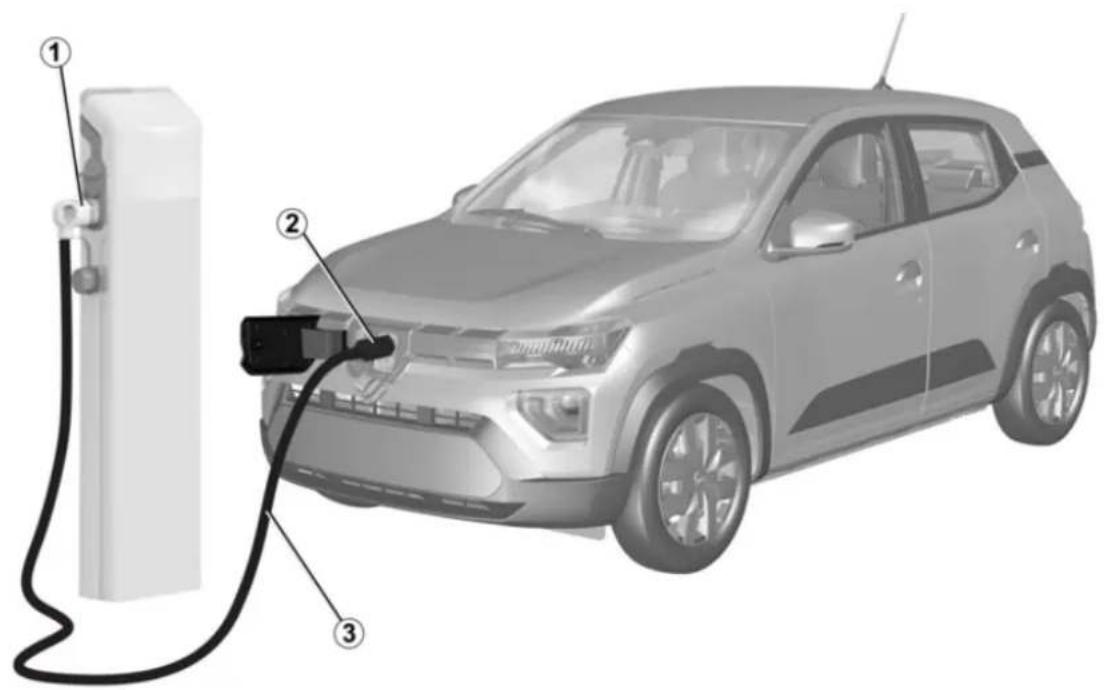

Charge Schéma de principeVÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 27

Boîtier mural spécifique ou borne de recharge

Prise de charge électrique

Cordon de charge Pour toutes les questions relatives aux équipements nécessaires à la charge, consultez un Représentant de la marque.VÉHICULE ÉLECTRIQUE

28 - Faites connaissance avec votre véhicule

Recommandations importantes pour la charge de votre véhicule Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d'incendie, des blessures graves ou des chocs électriques pouvant entraîner la mort. Charge N'intervenez pas sur le véhicule lors de la charge (lavage, intervention dans le compartiment moteur...). En cas de présence d’eau, de signes de corrosion ou d’éléments étrangers dans le connecteur du cordon de charge ou dans la prise de charge du véhicule, ne chargez pas le véhicule. Risque d'incendie. Ne pas tenter de toucher les contacts du cordon, de la prise domestique ou de la prise de charge du véhicule, ni d’y introduire des objets. Ne jamais brancher le cordon de charge sur un adaptateur, sur une prise multiple ou un prolongateur. L’utilisation d’un groupe électrogène est interdite. Ne pas démonter ou modifier la prise de charge véhicule ou le cordon de charge. Risque d'incendie. Ne pas modifier ou intervenir sur l’installation électrique pendant la charge. En cas de choc, même mineur, contre le rabat de charge ou le branchement de charge électrique avec le cordon de charge branché, faites-les vérifier par un Représentant de la marque le plus tôt possible. Prenez soin du cordon : ne le piétinez pas, ne le plongez pas dans l’eau, ne tirez pas dessus, ne lui faites pas subir de choc... Contrôler régulièrement le bon état du cordon de charge. En cas de dégradations du cordon de charge (corrosion, brunissement, coupure, etc.), du boîtier ou de la prise de charge électrique du véhicule, ne les utilisez pas. Adressez-vous à un Représentant de la marque pour son remplacement. En cas de non-activation du verrouillage de la trappe de charge et/ou du déverrouillage de la prise de charge électrique du véhicule, veuillez consulter un Représentant de la marque.VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 29 Cordon de charge A Ce cordon est spécifique à votre véhicule et conçu pour être connecté à une prise murale ou une borne publique afin de permettre une charge standard de la batterie de traction. Il est recommandé d’utiliser en priorité un cordon de charge permettant une charge en usage standard de la batterie de traction. Chaque cordon de charge est rangé dans le compartiment à bagages du véhicule. Avant de nettoyer le câble de charge, assurez-vous qu’il est débranché. Nettoyez le câble à l’aide d’un chiffon légèrement imbibé d’eau. Lors du nettoyage, veillez à ce que le chiffon n’entre pas en contact avec les extrémités du câble (connecteurs, broches de charge) pour éviter tout risque de corrosion. Cordon de charge B Ce cordon permet la charge sur une prise domestique (charge 8A/10A). Les prises utilisées doivent être installées conformément aux instructions indiquées dans la notice d’utilisation fournie avec le cordon de charge

30 - Faites connaissance avec votre véhicule

Dans tous les cas, lisez attentivement la notice d’utilisation du cordon de charge

Ne laissez jamais le boîtier suspendu par le cordon. Utilisez les emplacements

pour l’accrocher Si un dysfonctionnement du cordon de charge apparaît pendant la charge (allumage du témoin rouge du boîtier

), arrêtez immédiatement la charge. Reportez-vous à la notice d’utilisation du cordon.VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 31 Recommandations importantes Recommandations importantes pour la charge de votre véhicule Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d'incendie, des blessures graves ou des chocs électriques pouvant entraîner la mort. Choix du cordon de charge Les cordons de charge standard fournis avec le véhicule ont été développés spécifiquement pour ce véhicule. Ils sont conçus pour vous protéger contre les risques de choc électrique pouvant entraîner la mort ou un risque d’incendie. N'utilisez pas avec le cordon de charge des véhicules précédents car ils ne sont pas adaptés. Pour votre sécurité, l’utilisation d’un cordon de charge non prescrit par le constructeur est strictement interdite. Le non- respect de cette prescription peut entraîner des risques d’incendie ou de choc électrique pouvant entraîner la mort. Pour le choix d’un cordon de charge adapté à votre véhicule, veuillez consulter un Représentant de la marque Utilisation du cordon de charge

Lisez attentivement la notice d’utilisation livrée avec le cordon de charge pour connaître les précautions d’usage du produit et les caractéristiques techniques requises pour l’installation électrique de la prise. Principe d’installation Prise murale Faites installer un boîtier mural spécifique par un professionnel. En cas de charge domestique Faites vérifier par un professionnel que chaque prise sur laquelle vous allez raccorder le cordon de charge est bien conforme aux standards et réglementations en vigueur dans votre pays et qu'elle est conforme aux spécifications décrites dans les informations relatives aux « Systèmes d'alimentation ». Systèmes d'alimentation Utilisez uniquement des bornes de charge conformes à la norme CEI 61851-1 et des points de connexion protégés par : – un dispositif différentiel à courant résiduel de 30 mA de type A dédié à la prise utilisée ; – un dispositif de protection contre les surintensités ; – une protection contre les surtensions liées à la foudre dans les zones exposées (CEI 62305-4) ; – une mise à la terre conforme aux normes du pays concerné.VÉHICULE ÉLECTRIQUE

32 - Faites connaissance avec votre véhicule

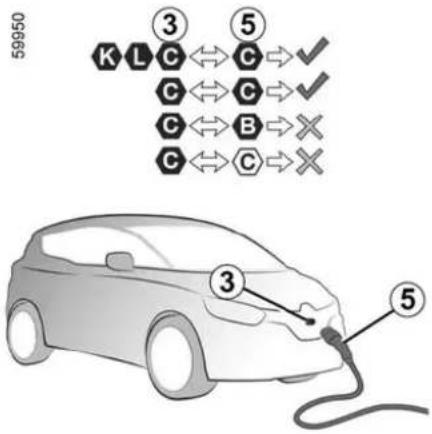

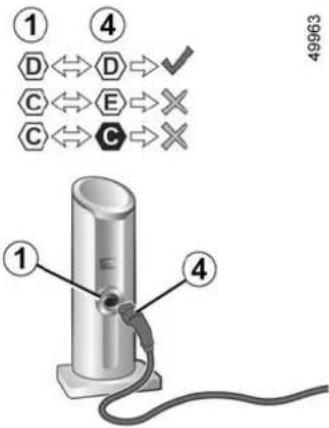

Types de recharge conformes aux normes européennes Courant alternatif (CA) Si les informations sont affichées sur le rabat de charge du véhicule, suivez les instructions ci-dessous. Avant de brancher un cordon de charge, vérifiez que : – la couleur et l'une des lettres de la prise d'entrée

correspondent à la couleur et à l'une des lettres à l'extrémité

du cordon ; – la couleur et l'une des lettres de la prise d'entrée

correspondent à la couleur et à l'une des lettres à l'extrémité

du cordon.VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 33 Etiquettes Type de charge Courant alternatif ( AC ) Connexion Borne de charge

Types de recharge conformes aux normes européennes (pour tous les autres cas, consultez un Représentant de la marque).VÉHICULE ÉLECTRIQUE

34 - Faites connaissance avec votre véhicule

Types de recharge conformes aux normes européennes Courant continu (DC) Si les informations sont affichées sur le rabat de charge du véhicule, suivez les instructions ci-dessous. Avant de brancher un cordon de charge, assurez-vous que la couleur et l'une des lettres de la prise d'entrée

correspondent à la couleur et à l'une des lettres à l'extrémité

du cordon de charge.VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 35 Etiquettes Type de charge Courant continu ( DC ) Connexion Véhicule

Types de recharge conformes aux normes européennes (pour tous les autres cas, consultez un Représentant de la marque).VÉHICULE ÉLECTRIQUE

36 - Faites connaissance avec votre véhicule

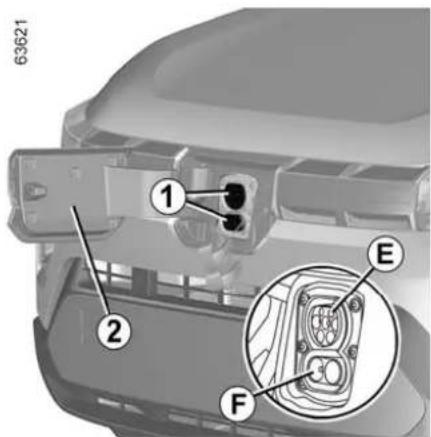

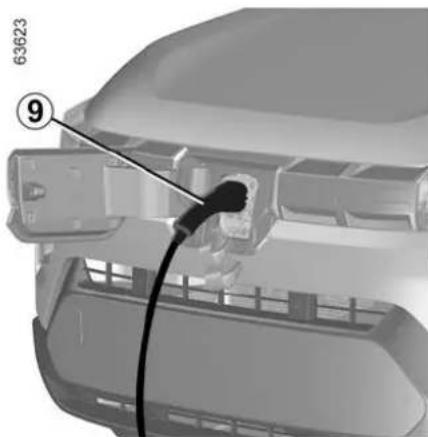

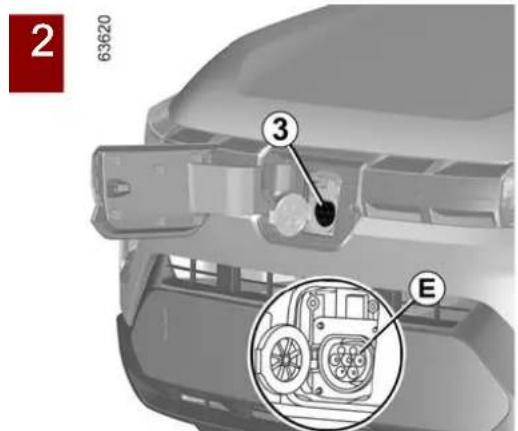

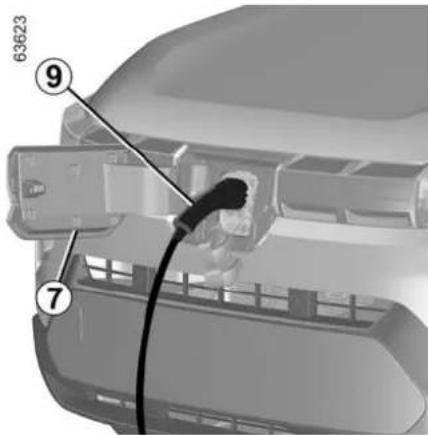

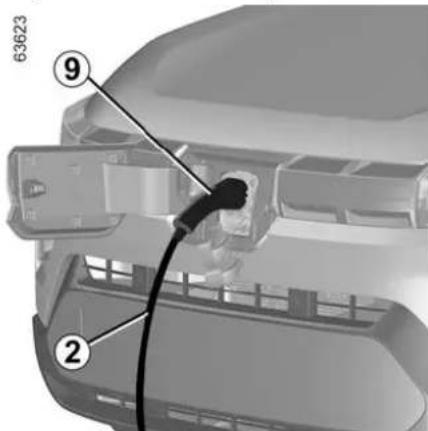

Prise de charge électrique 3 Remarque : En cas d'enneigement, déblayez la neige dans la zone de la prise de charge du véhicule avant tout branchement ou débranchement. En effet, l’introduction de neige dans la prise peut bloquer l’insertion de la prise du cordon de charge. Le véhicule est équipé de deux prises de charge situées à l'avant du véhicule : – Prise

pour charger jusqu'à 7 kW en courant alternatif (AC) ; – Prise

suivant le véhicule, pour une charge rapide en courant continu (DC). Suivant le véhicule, les prises

sont protégées par des obturateurs. Avant de brancher un cordon de charge : – sur la prise

, assurez-vous que l'obturateur de la prise

est en place ; – sur la prise

, retirez l'obturateur de la prise

Précautions Evitez de charger et de stationner votre véhicule dans des conditions extrêmes de températures (chaud ou froid). Dans des conditions extrêmes, la charge peut prendre plusieurs minutes avant de démarrer (temps nécessaire au refroidissement ou au réchauffement de la batterie de traction). Lorsque le véhicule reste stationné pendant plus de 7 jours à des températures inférieures à -25 °C environ, la charge de la batterie de traction peut devenir impossible. Si le véhicule reste stationné pendant plus de 3 mois avec un niveau deVÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 37 charge proche de zéro, la charge de la batterie peut devenir impossible. Afin de préserver la durée de vie de votre batterie de traction, évitez de stationner votre véhicule pendant plus d’un mois avec un niveau de charge élevé, surtout pendant les périodes de forte chaleur. Privilégiez la charge de la batterie de traction après roulage et/ou dans un lieu tempéré. Dans le cas contraire, la charge peut être plus longue ou impossible. Conseils – par forte chaleur, privilégiez le stationnement et la recharge du véhicule dans un lieu ombragé/ couvert ; – la charge est possible par temps de pluie ou de neige ; – l'activation de la climatisation augmente la durée de charge requise. N'utilisez pas de rallonge, de prise multiple ou adaptateur. Risque d'incendie. Recharge de la batterie de traction Véhicule à l'arrêt, ouvrant déverrouillé, contact coupé : – prenez le cordon de charge situé dans le coffre de votre véhicule ; – tirez le bouton

pour déverrouiller la trappe de charge

ne s'ouvre pas en tirant sur le bouton

à cause du gel, il est recommandé de frapper la trappe dans la zone/direction indiquée avec la main pour enlever la glace et de réessayer ; – retirez le bouchon

. Branchez l'extrémité du cordon sur la source d'alimentation ; – saisissez la poignée

– branchez le cordon au véhicule. – Vérifiez que le cordon de charge est correctement branché. Avant le démarrage de la recharge, le verrouillage de la fiche est activé ; – le cordon de charge est verrouillé automatiquement au véhicule. CeciVÉHICULE ÉLECTRIQUE

38 - Faites connaissance avec votre véhicule

rend impossible le débranchement du cordon au véhicule. Remarque : ne tirez pas sur la poignée

pendant le verrouillage du cordon de charge au véhicule. Assurez-vous que le frein à main est toujours serré lorsque le véhicule est en charge. Pour une charge rapide (DC), la longueur du cordon de charge entre votre véhicule et la station de charge ne doit pas dépasser 30 mètres. En cas de doute sur la longueur du cordon, consultez le propriétaire de la station de charge (DC). Il est impératif de bien dérouler le cordon de charge afin de limiter son échauffement. Au démarrage de la charge, les informations suivantes apparaissent sur le tableau de bord : – le niveau d’énergie sur le témoin batterie

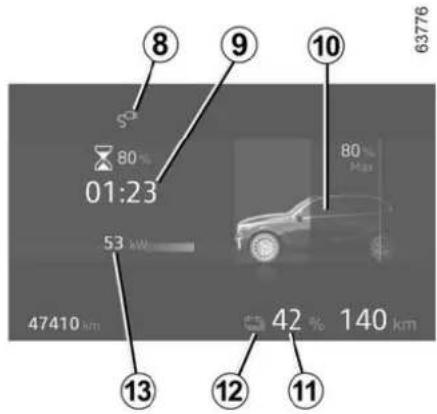

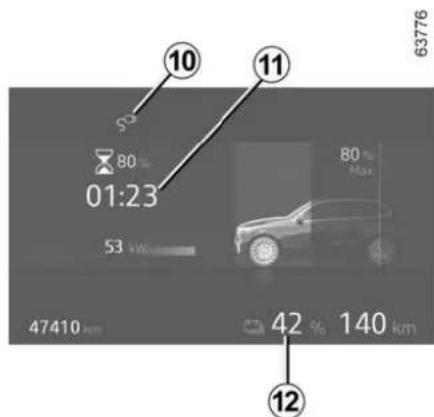

Faites connaissance avec votre véhicule - 39 Le temps de charge de la batterie de traction dépend de la quantité d’énergie restante et de la puissance délivrée par la borne de charge. Il s’affiche au tableau de bord lors de la charge 🡺 106. Nota : dans certaines conditions, le temps de charge réel peut être plus long que le temps de charge affiché au tableau de bord. Cela dépend de : – la qualité du réseau électrique ; – le niveau de charge initial ; – la température extérieure trop froide ;

En cas de problème avec le cordon de charge, nous vous conseillons de le remplacer par un cordon identique à celui d’origine. Consultez un représentant de la marque. – le taux de remplissage de la batterie ; – une estimation du temps de charge restant (à partir d’environ 95 % de la charge, le temps de charge restant n’est plus affiché) ; – le témoin

pour indiquer que le véhicule est relié à une source d'alimentation ; – la quantité d'électricité entrant dans le véhicule

– l'autonomie de votre véhicule varie en fonction du niveau de charge. L'afficheur du tableau de bord disparaît après quelques secondes. Il réapparaît au tableau de bord à l'ouverture d'une porte. Une fois la charge terminée, le témoin

s’allume fixe en vert. Il n’est pas nécessaire d’attendre d’être sur la réserve pour recharger votre véhicule. Anomalies de fonctionnement Si le témoin

clignote en rouge en permanence, consultez un Représentant de la marque. Précautions à prendre lors du débranchement de la prise ; Respectez impérativement l'ordre des opérations de débranchement : – pour déverrouiller le cordon de charge du véhicule et arrêter la charge ;VÉHICULE ÉLECTRIQUE

40 - Faites connaissance avec votre véhicule

– appuyez sur le bouton de déverrouillage des éléments de commande de la télécommande ;

– appuyez sur la commande intérieure de verrouillage et déverrouillage des portes 🡺 55 ; – saisissez la poignée

débranchez le cordon de charge du véhicule ; – remettez le capuchon

avec les deux mains et appuyez dessus pour la verrouiller ; – débranchez le cordon de la source d’alimentation ; – rangez le cordon

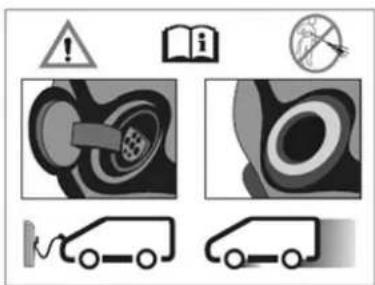

dans le coffre. Remarque : – juste après une longue charge de la batterie de traction, le cordon peut être chaud. Veuillez utiliser les poignées. – selon le cas, si le cordon de charge du véhicule est toujours verrouillé après avoir appuyé sur le bouton de déverrouillage de la télécommande, répétez l'opération en appuyant sur le bouton de déverrouillage deux fois de suite. Une fois pour arrêter la charge et une fois pour permettre le déverrouillage de la poignée

située sur le côté droit vous rappelle les instructions suivantes : – Ne lavez pas la trappe de charge avec un nettoyeur haute pression ; – Véhicule à l’arrêt, le clapet et la trappe de charge peuvent être ouvertes ; – Véhicule en roulage, le clapet et la trappe de charge doivent être fermés ; – Ouvrez la trappe pour brancher le cordon de charge ; – Refermez la trappe une fois le cordon débranché ; – Branchez-le à une prise domestique, à une borne de charge en courant alternatif ou à une borne de charge rapide ;VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 41 – Pour toute information sur la charge, veuillez consulter votre notice d’utilisation du véhicule.VÉHICULE ÉLECTRIQUE

42 - Faites connaissance avec votre véhicule

Etiquette 13 Type d’alimentation Standard Configuration Types d’accessoires plage de tension identificateur

AC EN 62196-2 TYPE 2

Connecteur véhicule et prise véhicule 480 V RMS

DC EN 62196-3 FF Connecteur véhicule et prise véhicule 50 V à 920 V K 200 V à 920 V L Ne conduisez pas la voiture avec la trappe de charge

ouverte. Une fois le cordon de charge débranché du véhicule, assurez-vous que le capuchon

est posé et que la trappe de charge

est correctement fermée. A la fin de la charge, débranchez d'abord le cordon du véhicule, avant de le débrancher de la prise domestique. Après avoir appuyé sur le bouton de déverrouillage de la télécommande à radiofréquence ou de la commande intérieure de verrouillage/déverrouillage des portes 🡺 55, vous disposez de 30 secondes pour le débrancher avant qu'il ne se verrouille de nouveau et que la charge ne reprenne.VÉHICULE ÉLECTRIQUE

Faites connaissance avec votre véhicule - 43 Le temps de charge de la batterie de traction dépend de la quantité d’énergie restante et de la puissance délivrée par la borne de charge. Il s’affiche au tableau de bord lors de la charge 🡺 106. En cas de problème, nous vous conseillons de le remplacer par un cordon identique à celui d’origine. Consultez un Représentant de la marque. En mode de charge en courant alternatif (AC) – selon la station de charge, les fonctions d'arrêt et de reprise de la charge à distance sont possibles pendant une charge ; – la charge peut être arrêtée et la prise de charge peut être déverrouillée en appuyant sur le bouton de déverrouillage de la clé à radiofréquence ou en appuyant sur la commande intérieure de verrouillage/déverrouillage des portes 🡺 55. En mode de charge en courant continu (DC) – selon le véhicule et la station de charge, l'arrêt de la charge à distance est possible mais la reprise de la fonction est impossible pendant une charge ; – la charge peut être arrêtée et la prise de charge déverrouillée uniquement avec la borne de recharge. En appuyant sur le bouton de déverrouillage de la clé à radiofréquence ou en appuyant sur la commande intérieure de verrouillage/ déverrouillage des portes 🡺 55, la charge ne s'arrête pas.VÉHICULE ÉLECTRIQUE

44 - Faites connaissance avec votre véhicule

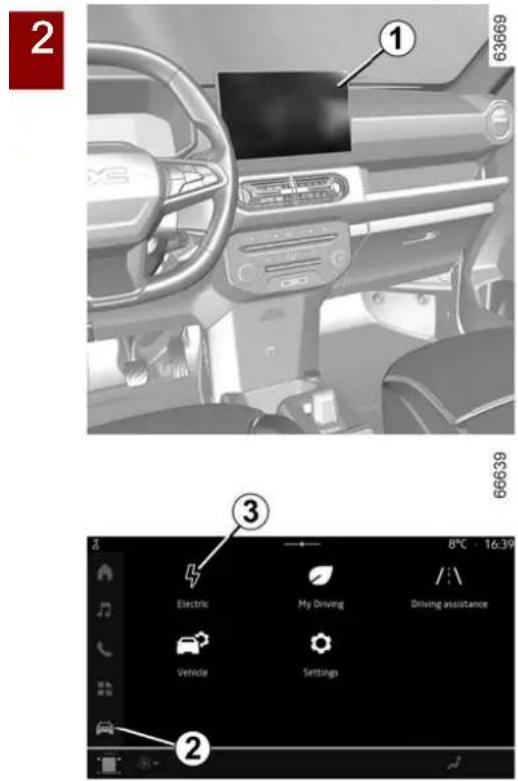

Programmation de la charge Véhicule à l’arrêt et moteur tournant, depuis l’environnement « Véhicule »

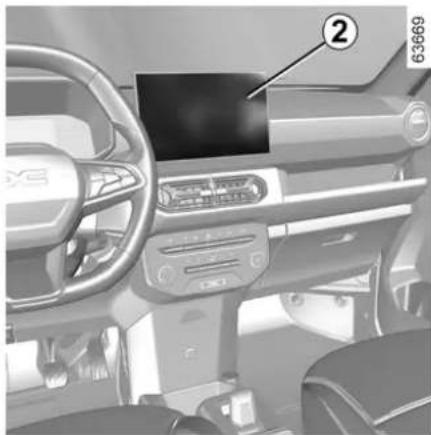

sur l’écran multimédia

, appuyez sur le menu « Electrique »

puis sur l'onglet « Charge » pour programmer la charge de votre véhicule. Vous pouvez choisir entre plusieurs modes de charge : – « Charge immédiate » ; – « Programme ». Pour plus d’informations, reportez- vous à la notice multimédia. Pour des raisons de sécurité, effectuez ces manipulations à l’arrêt. Lorsque la programmation est validée, le témoin s’allume au tableau de bord. Nota : la charge débutera si le moteur est coupé, si le véhicule est branché à une source d’alimentation et si l'accès est autorisé. Si vous venez d’accepter une mise à jour du système via le système multimédia, la charge de la batterie de traction sera retardée ou annulée. Attendez la fin de la mise à jour avant de brancher le cordon de charge au véhicule. Pour plus d'informations sur les mises à jour des systèmes, reportez-vous à la notice multimédia.FONCTION VEHICLE TO LOAD

Faites connaissance avec votre véhicule - 45 Véhicule à l’arrêt et frein de parking serré, la fonction Vehicle to Load (V2L) vous permet de connecter des appareils électroniques directement au véhicule. Le système fournit de l'électricité en courant alternatif (jusqu’à 16 A/3,7 kW) en utilisant l’énergie électrique stockée dans la batterie de traction de votre véhicule 🡺 20. Le connecteur V2L vous permet de brancher et de faire fonctionner divers appareils électriques sur la prise de charge située à l’avant de votre véhicule.FONCTION VEHICLE TO LOAD

46 - Faites connaissance avec votre véhicule

Recommandation importante Veuillez lire attentivement ces consignes. Le non-respect de ces consignes peut entraîner un risque d’incendie, de blessures graves ou de chocs électriques pouvant entraîner la mort. Précaution d’utilisation de la fonction V2L N’essayez pas de fournir de l’électricité à la maison car cela peut exposer à des dommages et à des chocs électriques. Ne lavez pas le véhicule ou ne travaillez pas dans le compartiment moteur lorsque vous utilisez la fonction V2L. N’utilisez pas la fonction V2L : – En cas de présence d’eau dans le connecteur V2L ou dans la prise de charge du véhicule ; – Si le connecteur V2L ou la prise du véhicule sont endommagés (cassure, corrosion, brunissement, etc.), adressez-vous à un Représentant de la marque pour les remplacer ; – A l’extérieur si les conditions météorologiques ne sont pas favorables (pluie, risque de foudre, etc.). Ne placez pas d'objets métalliques sur le connecteur V2L. Ne pas modifier ou intervenir sur le connecteur V2L pendant l’utilisation de la fonction V2L. Ne jamais brancher un adaptateur sur le connecteur V2L. Précautions pour la manipulation et l’utilisation du connecteur V2L. N’utilisez que le connecteur V2L fourni avec le véhicule. Le connecteur V2L a été développé spécifiquement pour ce véhicule. Pour votre sécurité, l’utilisation d’un connecteur V2L non prescrit par le constructeur est strictement interdite. Pour le choix d’un connecteur V2L adapté à votre véhicule, veuillez consulter un Représentant de la marque. Ne placez aucun objet sur le connecteur V2L et ne suspendez pas les appareils par leur câble d’alimentation à la prise de sortie AC du connecteur V2L. Risques de dégradation. Prenez soin du connecteur V2L : ne le retirez pas, ne le plongez pas dans l’eau, ne tirez pas dessus lorsqu’il est branché et ne lui faites pas subir de choc. Contrôler régulièrement le bon état du connecteur V2L. Précautions lors de l’utilisation de produits électriques/électroniques. Avant de brancher et d’utiliser un produit (appareil, rallonge, multiprise, etc.), vérifiez les précautions d’emploi en vous référant à sa notice. Ne branchez pas :FONCTION VEHICLE TO LOAD

Faites connaissance avec votre véhicule - 47 – des appareils qui nécessitent une alimentation électrique sans interruption, tels que les équipements médicaux. L’alimentation électrique peut être interrompue selon le fonctionnement du véhicule ; – des appareils qui consomment plus de 16 A ; – des appareils qui ne sont pas conformes aux réglementations et normes nationales. – des appareils endommagés (boîtier, câbles, etc.) ; – des appareils pour lesquels les recommandations initiales d’utilisation ne sont pas adaptées à l’environnement dans lequel ils sont utilisés (risque lié à la pénétration de poussières et d’eau) ; – plus d’une multiprise. Lorsque vous l’utilisez, ne connectez pas des produits qui consomment plus de 8 A ; – une rallonge d'une longueur supérieure à 20 m. Lorsque vous l’utilisez, assurez-vous de le dérouler complètement.FONCTION VEHICLE TO LOAD

48 - Faites connaissance avec votre véhicule

1. Prise de charge2. Témoin de fonctionnement.3. Interrupteur Marche/Arrêt.4. Housse de protection.5. Prise sortie AC.Le connecteur V2L est rangé avec le kit d’outils sous le tapis de coffre.Pour entretenir le connecteur V2L, assurez-vous qu’il est débranché. Nettoyez le connecteur avec un chiffon légèrement imbibé d’eau.Lors du nettoyage, veillez à ce que le chiffon n’entre pas en contact avec les extrémités du connecteur V2L (prises, broches de charge) pour éviter tout risque de corrosion. Fonctionnement Assurez-vous que le frein de parking est toujours serré lorsque la fonction V2L est utilisée.Il est impératif de suivre les étapes de branchement/débranchement du connecteur V2L dans l’ordre.Avant de connecter ou de déconnecter un appareil, assurez-vous que le témoin 2 du connecteur V2L est éteint.Pour connecter le connecteur V2LVéhicule à l'arrêt, ouvrant déverrouillé, contact coupé :tirez le bouton pour déverrouiller la trappe de charge

Faites connaissance avec votre véhicule - 49 REMARQUE : ne tirez pas sur la poignée

après le verrouillage du connecteur V2L au véhicule. Lors de l'utilisation, les informations suivantes apparaissent sur le tableau de bord : – le témoin

pour indiquer que le véhicule est connecté au connecteur V2L ; – une estimation du temps restant

avant d'atteindre le niveau de charge minimal de la batterie ; – le niveau d’énergie de la batterie

Remarque : l’alimentation en énergie s’arrête automatiquement lorsque : Lorsque l’alimentation est coupée, un message s’affiche sur le tableau de bord pour vous en informer. Pour débrancher le connecteur V2L retirez le capuchon de la prise de charge du véhicule

saisissez la poignée du connecteur

et branchez l’extrémité

connecteur dans la prise de charge

Vérifier que le connecteur V2L est correctement branché en tirant doucement sur la poignée

. Avant le démarrage de la décharge, le verrouillage de la fiche est activé. Le connecteur V2L est verrouillé automatiquement au véhicule. Cela rend impossible le débranchement du connecteur de l’alimentation électrique de votre véhicule ;

branchez l’appareil électrique ou le dispositif électrique à la prise AC

appuyez sur l’interrupteur

connecteur V2L pendant plus de trois secondes jusqu’à ce que le témoin

s’allume en vert. La fonction V2L est activée et l’appareil électrique est alimenté.

La fonction V2L n’est pas utilisée pendant environ une heure (pas d’appareils électriques connectés à la prise AC

du connecteur V2L ou pas de consommation d’énergie) ;

un appareil électrique dépassant la puissance maximale est connecté ;

lorsque les portes ont été verrouillées au préalable, la porte du conducteur est déverrouillée ;

lorsque le seuil de charge minimal de la batterie de traction réglé sur l’écran multimédia est atteint.

50 - Faites connaissance avec votre véhicule

Si les ouvrants du véhicule sont verrouillés : – appuyez sur le bouton de déverrouillage de la télécommande 🡺 52.

Ne conduisez pas la voiture avec la trappe de charge

ouverte. Une fois le connecteur V2L débranché du véhicule, assurez-vous que le capuchon

est posé et que la trappe de charge est correctement fermée. Réglages Vous pouvez définir la valeur du seuil pour le niveau de charge minimal de la batterie de traction depuis l’écran multimédia

Reportez-vous au manuel multimédia pour plus d'informations. Anomalies de fonctionnement En cas d’anomalies de fonctionnement, le témoin

connecteur V2L s’éteint et l’alimentation V2L (décharge) se coupe automatiquement. Un message apparaît au tableau de bord pour vous en avertir. appuyez sur le bouton de déverrouillage de la console centrale 🡺 56.

véhicule déverrouillé, appuyez sur l’interrupteur

du connecteur V2L pendant plus de trois secondes pour arrêter la décharge. Le témoin

s’éteint et la fonction V2L est désactivée.

Le connecteur V2L se déverrouille automatiquement avec le véhicule.

Cela permet de débrancher le connecteur de votre véhicule ; Débranchez votre appareil et saisissez la poignée

connecteur V2L pour le déconnecter du véhicule dans un délai d’environ 15 secondes. Sinon, la prise de charge

reverrouillera automatiquement.

replacez le capuchon de la prise de charge du véhicule et fermez la trappe de charge

placez le connecteur V2L dans son compartiment de rangement.

Faites connaissance avec votre véhicule - 51 En cas de défaillance interne de la fonction V2L, le message « Décharge V2L impossible. V2L à contrôler » s’affiche au tableau de bord : débranchez l’appareil et débranchez le connecteur V2L. Veuillez contacter un Représentant de la marque. En cas de défaillance de la fonction V2L provenant de l’appareil connecté à la prise AC du connecteur V2L, le message « Décharge V2L impossible - défaut appareil connecté » s’affiche au tableau de bord : Si un défaut se produit à nouveau, veuillez contacter un Représentant de la marque. débranchez l’appareil et le connecteur V2L ;

vérifiez que l’appareil et le connecteur V2L ne sont pas endommagés et que la fiche d’alimentation n’est pas cassée ou corrodée ;

assurez-vous que l’appareil électrique ne dépasse pas la capacité de puissance maximale que le véhicule peut fournir. –CLÉS, TÉLÉCOMMANDE À RADIOFRÉQUENCE

52 - Faites connaissance avec votre véhicule

généralités Télécommande à radiofréquence A

Verrouillage / déverrouillage (hayon / coffre) Verrouille tous les ouvrants (toutes les portes / hayon) Déverrouille tous les ouvrants et le cordon de charge (s'il est branché sur le véhicule) 🡺 26 Verrouillage/déverrouillage de porte conducteur et insert de clé de contact/démarrage.Remplacement, besoin d'une clé ou d'une télécommande supplémentaireAdressez-vous exclusivement à un Représentant de la marque :– En cas de remplacement d’une clé, il est nécessaire d’amener le véhicule et toutes ses clés chez un Représentant de la marque pour initialiser l’ensemble ;– Suivant véhicule, vous avez la possibilité d’utiliser jusqu’à quatre télécommandes.Défaillance de la télécommandeAssurez-vous d'avoir une pile en bon état, du bon modèle, et introduite correctement. La durée de vie de la pile est d'environ deux ans.Pour connaître la procédure de changement de pile 🡺 250 Clé de rechange B Clé de rechange fournie pour le démarrage du contact. Champ d’action de la télécommande à radiofréquence Il varie selon l’environnement : attention donc aux manipulations de la télécommande pouvant produire un verrouillage ou un déverrouillage intempestif des portes par appuis involontaires sur les boutons.Nota : Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/déverrouillage rapide des ouvrants.InterférencesCLÉS, TÉLÉCOMMANDE À RADIOFRÉQUENCE

Faites connaissance avec votre véhicule - 53Suivant l’environnement proche (installations extérieures ou usage d’appareils fonctionnant sur la même fréquence que la télécommande), le fonctionnement peut être perturbé.ConseilN'approchez pas la télécommande d'une source de chaleur, de froid ou d'humidité.La clé ne doit pas être utilisée pour une autre fonction que les fonctions décrites dans la notice (décapsuler une bouteille…).Responsabilité du conducteur lors du stationnement ou arrêt du véhiculeNe quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée.En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement.De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.RISQUE DE MORT OU DE BLESSURES GRAVES Utilisation Les télécommandes assurent le verrouillage ou le déverrouillage des portes et du coffre.Elles sont alimentées par une pile qu’il convient de remplacer 🡺 250 Verrouillage des portes Un appui sur le bouton permet le verrouillage des ouvrants.Un appui sur le bouton permet le verrouillage du coffreLe verrouillage est confirmé par deux clignotements des feux de détresse et des répétiteurs latérauxCLÉS, TÉLÉCOMMANDE À RADIOFRÉQUENCE

54 - Faites connaissance avec votre véhicule

Suivant véhicule, si une porte ou le coffre est ouvert ou mal fermé, il y a un verrouillage, puis un déverrouillage rapide des ouvrants sans aucun clignotement des feux de détresse et des répétiteurs latéraux. Déverrouillage des portières Un appui sur le bouton

déverrouille les ouvrants (toutes les portes / le hayon) et le cordon de charge (s'il est branché sur le véhicule). Un appui sur le bouton

permet le verrouillage du coffre. Le déverrouillage est confirmé par un clignotement des feux de détresse et des répétiteurs latéraux. Contact mis et moteur tournant, les boutons 🡺 130 de la télécommande ne sont pas activés. Cas particulier Après un verrouillage manuel de la porte arrière battante, appuyez deux fois sur le bouton

pour la déverrouiller 🡺 58. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

Faites connaissance avec votre véhicule - 55 Commande manuelle De l'extérieur Introduisez la clé dans la serrure

verrouillez ou déverrouillez la porte avant. De l'intérieur (Porte avant) Tirez la poignée

pour déverrouiller la porte. Ne quittez jamais votre véhicule, en laissant une clé à l’intérieur. De l'intérieur (Porte arrière) Enfoncez le bouton

pour verrouiller, levez le bouton

pour déverrouiller. Il est impossible d'ouvrir la porte si le bouton

est enfoncé.VERROUILLAGE ET DÉVERROUILLAGE DES PORTES

56 - Faites connaissance avec votre véhicule

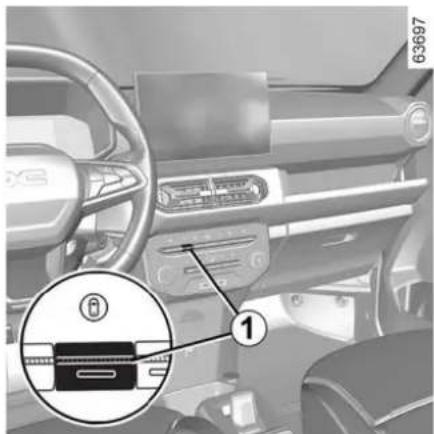

Commande de verrouillage/ déverrouillage de l’intérieur En appuyant sur

, cela verrouille ou déverrouille simultanément toutes les portes/le hayon et la charge est arrêtée (pendant la charge). Si un ouvrant (porte ou coffre) est ouvert ou mal fermé, il y a un verrouillage/ déverrouillage rapide des ouvrants. Si vous avez besoin de transporter des objets avec le coffre ouvert, vous pouvez toujours verrouiller les autres ouvrants : moteur arrêté, appuyez sur le contacteur

pendant plus de cinq secondes pour verrouiller les autres ouvrants. Verrouillage des ouvrants sans la télécommande à radiofréquence Dans le cas, par exemple, d'une pile déchargée, du non-fonctionnement temporaire de la télécommande à radiofréquence ou d'utilisation de la clé de rechange. Appuyez brièvement sur le contacteur

pour déverrouiller le câble de charge lorsque la télécommande ne fonctionne pas Quand le moteur est arrêté et qu'une porte est ouverte, appuyer sur le contacteur

pendant plus de cinq secondes. Lorsque la porte est fermée, toutes les portes seront verrouillées. Le déverrouillage de l'extérieur n'est possible qu'avec la clé. Responsabilité du conducteur Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

Faites connaissance avec votre véhicule - 57 Vous devez avant tout décider si vous souhaitez activer la fonction. Pour l'activer Selon le véhicule, pendant que le moteur tourne, appuyer sur le contacteur

pendant environ 5 secondes, jusqu'à entendre un signal sonore. Le témoin intégré au contacteur s'allume lorsque les ouvrants sont verrouillés. Pour la désactiver Contact mis, appuyez sur le contacteur

pendant environ 5 secondes, jusqu’à entendre un signal sonore. Principe de fonctionnement Au démarrage, le système condamne automatiquement les portes dès que vous atteignez environ 7 km/h. Anomalies de fonctionnement Si vous constatez une anomalie de fonctionnement (pas de condamnation automatique) vérifiez en premier lieu la bonne fermeture de tous les ouvrants. S’ils sont bien fermés et que le problème persiste, adressez-vous à un Représentant de la marque. Assurez-vous également que la condamnation n’ait pas été désactivée par erreur. Si c’est le cas, réactivez-la. Responsabilité du conducteur Si vous décidez de rouler portes verrouillées, sachez que cela peut rendre plus difficile l’accès des secouristes dans l’habitacle en cas d’urgence. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

58 - Faites connaissance avec votre véhicule

Ouverture de l'extérieur Portes déverrouillées 🡺 55, placez la main sur la poignée

et tirez vers vous. Ouverture de l'intérieur Tirez la poignée

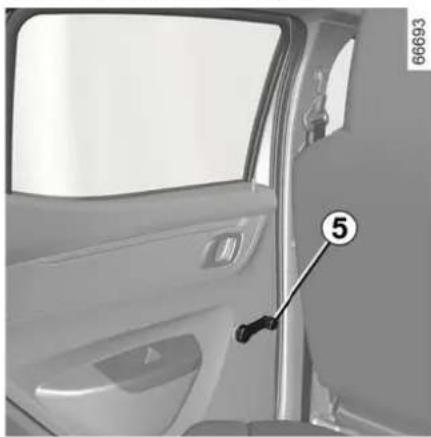

Sécurité enfants La sécurité enfant empêche d'ouvrir les portes arrière de l'intérieur. Manœuvrer le levier

de chaque porte arrière vers l'avant et vérifier de l'intérieur que les portes sont bien condamnées. Alarme sonore d’oubli d’éclairage A l’ouverture des portes avant, une alarme sonore se déclenche pour vous signaler que les feux sont restés allumés alors que le contact moteur est coupé (risque de décharge de la batterie…).OUVERTURE ET FERMETURE DES PORTES

Faites connaissance avec votre véhicule - 59 Alarme d’oubli de fermeture d’un ouvrant Cette alarme équipe la porte conducteur ou tous les ouvrants. Véhicule à l’arrêt, si un ouvrant est ouvert ou mal fermé, un témoin s’allume. Pendant la conduite, dès que le véhicule atteint environ 20 km/h, le témoin est accompagné d'un signal sonore. Particularité Suivant véhicule, les accessoires (radio...) s’arrêtent de fonctionner soit lors de la coupure moteur, soit à l’ouverture de la porte conducteur, soit lors de la condamnation des portes. Par mesure de sécurité, les manœuvres d'ouverture/fermeture ne doivent se faire que véhicule à l'arrêt. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

60 - Faites connaissance avec votre véhicule

L'antidémarrage empêche quiconque ne possède pas la clé de contact codée de conduire le véhicule. Principe de fonctionnement Le véhicule est automatiquement protégé quelques secondes après la coupure de contact. Si le véhicule ne reconnaît pas la clé de contact codée ou si la clé utilisée est incorrecte, il est impossible de démarrer le moteur. Fonctionnement du système Quand le contact est mis, le véhicule reconnaît le code. Vous pouvez démarrer le moteur. Protection du véhicule Le véhicule ne sera protégé qu’après avoir coupé le contact. Anomalies de fonctionnement En cas de défaillance de la fonction accompagnée de témoins et , faites appel impérativement à un Représentant de la marque qui est seul habilité à dépanner le système antidémarrage. En cas de défaillance de la clé codée du contacteur-démarreur, utilisez la clé de réserve (livrée avec le véhicule). Le témoin vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Adressez-vous à un Représentant de la marque. Toute intervention ou modification sur le système antidémarrage (boîtiers électroniques, câblages...) peut être dangereuse. Elle doit être effectuée par le personnel qualifié de la marque. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne jamais laisser d'animal de compagnie, d'enfant, ou d'adulte non autonome seul dans votre véhicule, même pendant un court moment. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

Faites connaissance avec votre véhicule - 61 Pour incliner le dossier Lever le bouton

vers le haut pour déverrouiller le mécanisme d'inclinaison. Incliner le dossier de siège sur la position souhaitée et relâcher le bouton. Vérifier que le dossier de siège est correctement verrouillé après avoir relâché le bouton. Avancer ou reculer Soulevez la poignée

pour libérer le siège et l'avancer ou le reculer. Relâchez la poignée

une fois la position souhaitée atteinte et vérifiez que le siège est complètement verrouillé en position. Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt. Aucun objet ne doit se trouver sur le plancher (place avant conducteur) : en effet en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation. Pour ne pas gêner l’efficacité des ceintures de sécurité, nous vous conseillons de ne pas trop incliner les dossiers du siège en arrière.CEINTURES DE SÉCURITÉ

62 - Faites connaissance avec votre véhicule

Portez votre ceinture de sécurité lors de tous vos déplacements. Conformez-vous à la réglementation du pays où vous vous trouvez. Avant de démarrer, procédez d’abord au réglage de la position de conduite, puis, pour tous les occupants, à l’ajustement de votre ceinture de sécurité pour obtenir la meilleure protection. Des ceintures de sécurité mal ajustées ou vrillées risquent de causer des blessures en cas d'accident. N’utilisez chaque ceinture de sécurité que pour une seule personne, enfant ou adulte. Même les femmes enceintes doivent porter leur ceinture. Dans ce cas, veillez à ce que la sangle de bassin n'exerce pas une pression trop importante sur le bas-ventre sans créer de jeu supplémentaire. En fonction du véhicule, un objet posé sur le siège passager peut, dans certains cas, déclencher le témoin d'alerte. Réglage de la position de conduite Réglage de la position de conduite – Bien s'asseoir au fond de votre siège (après avoir retiré manteau, blouson…). C’est essentiel pour le positionnement correct du dos ; – réglez l’avancée du siège en fonction du pédalier. Votre siège doit être reculé autant que possible tout en vous permettant encore d’enfoncer complètement la pédale d’embrayage. Le dossier doit être réglé de manière à ce que les bras restent légèrement pliés ; – réglez la position du volant. Ajustement des ceintures de sécurité Pour assurer un réglage et un positionnement corrects des ceintures de sécurité sur tous les sièges : – réglez les sièges (position du siège et angle du dossier, si disponible) ; – tenez-vous bien appuyé contre le dossier ; – rapprochez la sangle de thorax

plus possible de la base du cou sans qu’elle s’y appuie réellement (si nécessaire, réglez la hauteur de la ceinture de sécurité si disponible) et assurez-vous que la sangle de thorax

est en contact avec l’épaule ;CEINTURES DE SÉCURITÉ

Faites connaissance avec votre véhicule - 63 – placez la sangle de bassin

sorte qu’elle repose à plat sur les cuisses et contre le bassin. La ceinture doit porter le plus directement possible sur le corps, c’est-à-dire qu’il faut éviter les vêtements trop épais, les objets intercalés, etc. Verrouillage Déroulez la ceinture lentement et sans à-coups et assurez l'encliquetage du pêne

(vérifiez le verrouillage en tirant sur le pêne

). En cas de blocage, effectuez un large retour en arrière et déroulez à nouveau. Si votre ceinture est complètement bloquée, tirez lentement, mais fortement la sangle, pour en extraire environ 3 cm. Laissez-la se rembobiner seule puis déroulez à nouveau. Si le problème persiste, consultez un Représentant de la marque. Déverrouillage Pressez le bouton

, la ceinture est rappelée par l’enrouleur. Accompagner la plaque languette pour rembobiner la ceinture sans à-coups. Témoins d’alerte de non-port des ceintures Ce témoin s’allume sur le tableau de bord

lorsque le contact est mis et si les ceintures de sécurité du conducteur et/ou du passager avant (si le siège est occupé) et/ou des passagers arrière ne sont pas bouclées. Alerte de non-port de ceinture avant Portes fermées, le visuel

s’allume à la mise sous contact du véhicule. Il indique au conducteur l’état de bouclage de chacune des ceintures avant à chaque : – ouverture de porte pendant la conduite (vitesse du véhicule supérieure à zéro) ; – bouclage / débouclage d’une ceinture avant. Lecture du visuel 6 : – repère en vert : ceinture bouclée ; – repère en rouge : place occupée et ceinture non bouclée ; – repère en gris : place non occupée. Lecture du visuel 7 : – repère en blanc : ceinture bouclée ; – repère en rouge : ceinture non bouclée. Lorsque la vitesse du véhicule est inférieure à environ 20 km/h, le visuel

s'allume sur le tableau de bord lorsqu’une place est occupée avec la ceinture non bouclée. Il est accompagné du visuel

qui s’allume pendant 60 secondes environ à chaque bouclage ou débouclage d’une des ceintures.CEINTURES DE SÉCURITÉ

64 - Faites connaissance avec votre véhicule

Lorsque la vitesse du véhicule atteint ou dépasse environ 20 km/h, si l’une des ceintures de sécurité est ou devient débouclée pendant le trajet : Dans tous les cas, assurez-vous que les passagers avant sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur les sièges avant. Nota : un objet posé sur le siège passager avant peut dans certains cas déclencher le témoin d’alerte. Alerte de non-port de ceinture arrière Portes fermées, le visuel

s’allume sur le tableau de bord pendant 60 secondes environ et le visuel

s’allume à la mise sous contact du véhicule. Il indique au conducteur l’état de bouclage de chacune des ceintures arrière à chaque : – ouverture de porte pendant la conduite (vitesse du véhicule supérieure à zéro) ; – bouclage /débouclage d’une ceinture arrière. Lecture du visuel 6 : – repère en vert : ceinture bouclée ; – repère en rouge : ceinture non bouclée. Lecture du visuel 7 : – repère en blanc : ceinture bouclée ; – repère en rouge : ceinture non bouclée. Lorsque la vitesse du véhicule atteint ou dépasse environ 20 km/h, le visuel

s’allume à chaque bouclage ou débouclage d’une des ceintures arrière. Il est accompagné du visuel

qui s’allume pendant 60 secondes environ. Lorsque la vitesse du véhicule atteint ou dépasse environ 20 km/h, si l’une des ceintures de sécurité arrière est ou devient débouclée pendant le trajet : Dans tous les cas, assurez-vous que les passagers sont bien attachés et que le nombre de ceintures bouclées indiqué correspond au nombre de places occupées sur les sièges. Pour la bonne efficacité des ceintures arrière, assurez- vous du bon verrouillage de la banquette arrière 🡺 213. Réglage en hauteur des ceintures de sécurité avant Le visuel

clignote sur le tableau de bord ; et s’allume fixe,

un signal sonore retentit pendant environ 120 secondes ; et,

s’affiche pendant environ 180 secondes et le pictogramme du siège concerné passe au rouge.

clignote sur le tableau de bord ; et s’allume fixe

un signal sonore retentit pendant environ 30 secondes ;

s’affiche pendant environ 60 secondes et le pictogramme du siège concerné passe au rouge.

–CEINTURES DE SÉCURITÉ

Faites connaissance avec votre véhicule - 65 Basculez le bouton

pour sélectionner votre position de réglage de telle sorte que la sangle de thorax

passe comme indiqué précédemment. Une fois le réglage effectué, assurez- vous du bon verrouillage. Ceintures latérales arrière Dérouler lentement la sangle

dans le boîtier de verrouillage

Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque manipulation de la banquette arrière.CEINTURES DE SÉCURITÉ

66 - Faites connaissance avec votre véhicule

Avertissements Les informations suivantes concernent les ceintures avant et arrière du véhicule. – Aucune modification ne doit être apportée aux éléments du système de retenue monté d'origine (ceintures, sièges et leurs fixations). Pour des cas particuliers (ex. : installation d'un siège enfant), consultez un Représentant de la marque. – N’utilisez pas de dispositifs permettant d’introduire du jeu dans les sangles (ex. : pince à linge, clip ...) car une ceinture de sécurité portée trop lâche risque de provoquer des blessures en cas d’accident. – Ne faites jamais passer la sangle de thorax sous votre bras, ni derrière votre dos. – N’utilisez pas la même ceinture pour plus d’une personne et n’attachez jamais un bébé ou un enfant sur vos genoux avec votre ceinture. – La ceinture ne doit pas être vrillée. – En cas d'accident, faire contrôler les ceintures de sécurité et les remplacer si nécessaire. De même, faites remplacer votre ceinture si celle-ci présente une dégradation. – Lors du positionnement de la banquette arrière, veillez à bien repositionner les ceintures et les boucles de sécurité de façon à pouvoir les utiliser correctement. – Veillez à insérer le pêne de la ceinture dans le boîtier approprié. – Veillez à ne pas intercaler d'objet dans la zone du boîtier de verrouillage de la ceinture qui pourrait gêner son bon fonctionnement. – Assurez-vous du bon positionnement du boitier de verrouillage (il ne doit pas être caché, écrasé, plaqué... par des personnes ou des objets).DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT

Faites connaissance avec votre véhicule - 67 Ils sont constitués de : – prétensionneurs d’enrouleur de ceinture de sécurité ; – limiteurs d’effort de thorax ; – airbags - Conducteur et passager avant. Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l’occasion de chocs frontaux. Suivant le niveau de violence du choc, le système peut déclencher : – le blocage de la ceinture de sécurité ; – le prétensionneur de l’enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture) ; – l’airbag avant. Prétensionneurs Les prétensionneurs servent à plaquer la ceinture contre le corps, à plaquer l'occupant sur son siège et à augmenter ainsi son efficacité. Lorsque le contact est mis, à la suite à d’un gros choc frontal et selon la violence du choc, le système peut déclencher le prétensionneur d’enrouleur de ceinture de sécurité

qui rétracte instantanément cette dernière. – A la suite d'un accident, faites vérifier l'ensemble des moyens de retenue. – Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite. – Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags. – Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbags.DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT

68 - Faites connaissance avec votre véhicule

Limiteur d’effort À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps. Airbags conducteur et passager Il équipe les places avant côté conducteur et passager. Un marquage « airbag » sur le volant, la planche de bord (zone airbag

) et, suivant véhicule, une vignette en partie inférieure du pare-brise rappelle la présence de cet équipement. Chaque système airbag est composé de : – un airbag et son générateur de gaz montés sur le volant pour le conducteur et dans la planche de bord pour le passager ; – un boîtier électronique de surveillance du système commandant l’allumeur électrique du générateur de gaz ; – un témoin de contrôle unique au tableau de bord. Le système airbag utilise un principe pyrotechnique. Ainsi, lors de son déploiement, l'airbag produit de la chaleur, libère de la fumée (ce qui n’est pas le signe d’un départ d’incendie) et génère un bruit de détonation. Le déploiement de l’airbag, qui doit être immédiat, peut provoquer des blessures à la surface de la peau ou autres désagréments. Fonctionnement Le système n'est opérationnel qu'après la mise sous contact du véhicule. Lors d’un choc violent de type frontal, les airbags se gonflent rapidement, permettant ainsi d’amortir l’impact de la tête du conducteur sur le volant et du passager sur la planche de bord ; Puis les Airbags se dégonflent immédiatement après le choc afin d’éviter toute entrave pour quitter le véhicule.DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT

Faites connaissance avec votre véhicule - 69 Anomalies de fonctionnement Ce témoin s’allume au tableau de bord à la mise sous contact puis s’éteint après quelques secondes. S'il ne s'allume pas lorsque le contact est mis ou s'il s'allume quand le moteur tourne, cela indique une défaillance du système. Consultez au plus tôt un Représentant de la marque. Tout retard dans cette démarche peut signifier une perte d'efficacité de la protection. Les conditions suivantes entraînent le déclenchement des prétensionneurs ou des airbags. En cas de choc frontal contre une surface rigide (indéformable) à une vitesse de choc égale ou supérieure à 25 km/h. En cas de choc frontal avec un autre véhicule de catégorie équivalente ou supérieure, sur une surface égale ou supérieure à 40 %, les vitesses des deux véhicules étant égales ou supérieures à 40 km/h. En cas de choc latéral avec un autre véhicule de catégorie équivalente ou supérieure, à une vitesse de choc égale ou supérieure à 50 km/h.DISPOSITIFS COMPLÉMENTAIRES À LA CEINTURE AVANT

70 - Faites connaissance avec votre véhicule

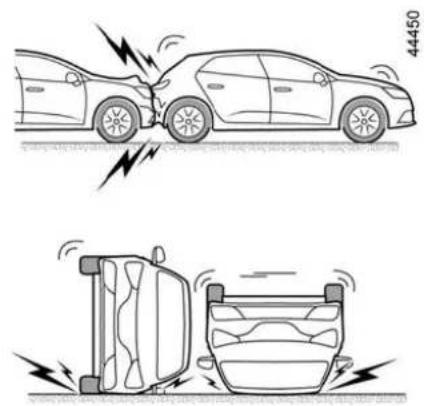

Dans les exemples suivants, les prétensionneurs ou les airbags peuvent fonctionner : – chocs sur le dessous du véhicule par des bordures, par exemple ; – nids de poule ; – une chute ou un atterrissage violent ; – des pierres ;

Dans les exemples suivants, les prétensionneurs ou les airbags peuvent ne pas fonctionner : – choc arrière, quelle que soit la gravité ; – en cas de retournement ; – choc latéral qui affecte l'avant du véhicule ; – choc frontal, sous la remorque d'un camion ; – choc frontal contre un obstacle à angle aigu ;

Faites connaissance avec votre véhicule - 71 Avertissements Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de l'ouverture de l'airbag. Avertissements concernant l’ conducteur airbag – Ne pas modifier le volant de direction ou son bossage. – En aucune circonstance, il ne faut couvrir le bossage du volant de direction. – Ne pas attacher d'objet (badge, logo, montre, support de téléphone, etc.) au bossage du volant de direction. – Le démontage du volant est interdit (sauf pour le personnel habilité du Réseau de la marque). – Ne vous asseyez pas trop près du volant : adoptez une position de conduite dans laquelle vos bras sont légèrement pliés. Cela assurera un espace suffisant pour un déploiement et une efficacité corrects de l'airbag. 🡺 62 Avertissements concernant l’ airbag passager – Ne pas coller ni fixer d’objets (épinglettes, logo, montre, support de téléphone…) sur la planche de bord dans la zone de l’airbag. – Ne rien interposer entre la planche et l’occupant (animal, parapluie, canne, paquets…). – Le passager ne doit pas poser ses pieds sur la planche de bord ou le siège car ces différentes postures risquent de provoquer de graves blessures. De manière générale, maintenir éloignée toute partie du corps (genoux, mains, tête…) de la planche. – Réactivez les dispositifs complémentaires à la ceinture passager avant dès que vous retirez un siège enfant, pour assurer la protection du passager en cas de choc. IL EST INTERDIT D’INSTALLER UN SIEGE ENFANT DOS A LA ROUTE SUR LE SIEGE PASSAGER AVANT TANT QUE LES DISPOSITIFS COMPLEMENTAIRES A LA CEINTURE PASSAGER AVANT NE SONT PAS DESACTIVES. 🡺 91DISPOSITIFS DE RETENUE COMPLÉMENTAIRES AUX CEINTURES ARRIÈRE

72 - Faites connaissance avec votre véhicule

Suivant le véhicule, ils peuvent être constitués des éléments suivants : – prétensionneurs d'enrouleur de ceinture de sécurité latéraux ; – limiteurs d'effort de thorax ; Ces systèmes sont prévus pour fonctionner séparément ou conjointement à l’occasion de chocs frontaux. Suivant le niveau de violence du choc, le système peut déclencher : – le blocage de la ceinture de sécurité ; – le prétensionneur de l'enrouleur de ceinture de sécurité (qui se déclenche pour rectifier le jeu de la ceinture). Limiteur d’effort À partir d’un certain niveau de violence de choc, ce mécanisme se déclenche pour limiter, à un niveau supportable, les efforts de la ceinture sur le corps. Prétensionneurs de ceinture de sécurité latéraux Les prétensionneurs servent à plaquer la ceinture contre le corps, à plaquer l'occupant sur son siège et à augmenter ainsi son efficacité. Lorsque le contact est mis, à la suite à d’un gros choc frontal et selon la violence du choc, le système peut déclencher le prétensionneur d’enrouleur de ceinture de sécurité

qui rétracte instantanément cette dernière. – A la suite d'un accident, faites vérifier l'ensemble des moyens de retenue. – Toute intervention sur le système complet (prétensionneurs, airbags, boîtiers électroniques, câblages) ou réutilisation sur tout autre véhicule, même identique, est rigoureusement interdite. – Pour éviter tout déclenchement intempestif pouvant occasionner des dommages, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur les airbags. – Le contrôle des caractéristiques électriques de l’allumeur ne doit être effectué que par du personnel spécialement formé, utilisant un matériel adapté. – Lors de la mise au rebut du véhicule, adressez-vous à un Représentant de la marque pour l’élimination du générateur de gaz des prétensionneurs et airbag.DISPOSITIFS DE PROTECTION LATÉRALE

Faites connaissance avec votre véhicule - 73 Latérale airbags Cet airbag est installé sur les sièges avant et déployé sur les côtés des sièges (côté porte) pour protéger les occupants en cas de choc latéral violent. rideau airbags Il s’agit d’un airbag installé sur les côtés supérieurs du véhicule (selon le véhicule) et qui se déploie le long des vitres latérales des portes avant et arrière afin de protéger les occupants en cas de choc latéral violent. Suivant véhicule, un marquage sur le pare-brise vous rappelle la présence de moyens de retenue complémentaires (airbags, prétensionneurs...) dans l'habitacle.DISPOSITIFS DE PROTECTION LATÉRALE

74 - Faites connaissance avec votre véhicule

Avertissements Avertissement concernant l’ latéral airbag – Monte de housses : les sièges équipés d’airbag nécessitent des housses spécifiques à votre véhicule. Consultez un Représentant de la marque pour savoir si de telles housses sont disponibles. L’utilisation de toute autre housse (ou de housses spécifiques à un autre véhicule) pourrait affecter le bon fonctionnement de ces airbags et porter atteinte à votre sécurité. – Ne pas placer d’accessoire, d’objet ou même un animal entre le dossier, la portière et les habillages intérieurs. Ne placez pas non plus sur le dossier de siège des vêtements, des accessoires, etc. Cela pourrait affecter le bon fonctionnement de l’airbag ou provoquer des blessures lors du déploiement de l'airbag. – Tout démontage ou toute modification du siège et des habillages intérieurs, hormis par le personnel habilité du Réseau de la marque, est interdit. – L’espace entre le dossier de la banquette arrière et les garnitures correspond à la zone de déploiement de l’airbag : aucun objet ne doit être placé à cet endroit.DISPOSITIFS DE RETENUE COMPLÉMENTAIRES

Faites connaissance avec votre véhicule - 75 Tous les avertissements qui suivent sont destinés à ne pas gêner le déploiement de l’airbag et à éviter des blessures graves directes par projection lors de son ouverture. L'airbag est conçu pour compléter l’action de la ceinture de sécurité. L’airbags et la ceinture de sécurité constituent des éléments indissociables du même système de protection. Il est donc impératif de porter la ceinture de sécurité en permanence. Le non-port de la ceinture de sécurité expose les occupants à des blessures graves en cas d'accident. Cela peut également aggraver les risques de blessures à la surface de la peau, qui sont inhérents au déploiement de l’airbag lui-même, bien que des blessures secondaires occasionnées par des airbags soient toujours possibles. Le déclenchement des prétensionneurs des airbags en cas de retournement ou de choc arrière même violent n’est pas systématique. Des chocs sous le véhicule de type trottoirs, trous dans la chaussée, pierres… peuvent provoquer le déclenchement de ces systèmes. – Les travaux et modifications sur le système complet d'airbag (airbags, prétensionneurs, ECU, faisceau de câbles, etc.) sont strictement interdits (sauf par le personnel qualifié du Réseau). – Pour préserver le bon fonctionnement et pour éviter tout déclenchement intempestif, seul le personnel qualifié du Réseau de la marque est habilité à intervenir sur un système airbag. – Par mesure de sécurité, faites vérifier le système airbag lorsque le véhicule a été l’objet d’un accident, d’un vol ou d’une tentative de vol. – Lors du prêt ou de la revente du véhicule, informez de ces conditions le nouvel acquéreur en lui remettant la présente notice d’utilisation et d’entretien. – Lors de la mise au rebut du véhicule, s'adresser à votre concessionnaire agréé pour l'élimination du (des) générateur(s) de gaz.SÉCURITÉ ENFANTS

76 - Faites connaissance avec votre véhicule

généralités Transport d'enfant Conformez-vous à la législation locale du pays où vous vous trouvez. L’enfant, comme l’adulte, doit être assis correctement et attaché quel que soit le trajet. Vous êtes responsable des enfants que vous transportez. L’enfant n’est pas un adulte en miniature. Il est exposé à des risques de blessures spécifiques car ses muscles et ses os sont en pleine croissance. La ceinture de sécurité seule n’est pas adaptée à son transport. Utilisez le siège enfant approprié et faites-en un usage correct. Pour empêcher l'ouverture des portes, utilisez le dispositif « Sécurité enfants » 🡺 58 Un choc à 50 km/h représente une chute de 10 mètres. Transporter un enfant sans utiliser de dispositif de retenue équivaut à le laisser jouer sur un balcon de quatrième étage sans rail de protection. Ne tenez jamais un enfant dans vos bras. En cas d'accident, vous ne le retiendrez pas même si vous êtes attaché. Si votre véhicule a été impliqué dans un accident de la route, remplacez le siège enfant et faites vérifier les ceintures et les ancrages ISOFIX Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne jamais laisser d'animal de compagnie, d'enfant, ou d'adulte non autonome seul dans votre véhicule, même pendant un court moment. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d'autres personnes, par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

RISQUE DE MORT OU DE

BLESSURES GRAVES. Utilisation d'un siège enfant Le niveau de protection offert par le siège enfant dépend de sa capacité à retenir votre enfant et de son installation. Une mauvaise installation compromet la protection de l'enfant en cas de freinage brutal ou de choc.SÉCURITÉ ENFANTS

Faites connaissance avec votre véhicule - 77 Avant d'acheter un siège enfant, vérifiez qu'il est conforme à la réglementation du pays où vous vous trouvez et qu'il se monte dans votre véhicule. Consultez un Représentant de la marque afin de connaître les sièges recommandés pour votre véhicule. Les règles de transport des enfants sont spécifiques à chaque pays. L'utilisation d'un siège enfant pendant le transport dépend de l'âge et/ou de la taille et/ou du poids de l'enfant. Pour les enfants qui ne doivent plus être transportés dans un siège enfant, assurez-vous que la ceinture de sécurité est correctement ajustée et attachée. Dans tous les cas, respectez la législation locale du pays dans lequel vous vous trouvez. Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l’installation, contactez le fabricant de l’équipement. Conservez la notice avec le siège. Il n'est pas nécessaire d'être équipé d'un système de retenue pour enfant pour les enfants de plus de 7,5 ans. Ils peuvent voyager sur le siège arrière en bouclant la sécurité de sécurité du véhicule. Consultez toujours les réglementations en vigueur dans votre pays. Avant de monter un siège enfant, lisez sa notice et respectez les instructions. En cas de difficultés lors de l’installation, contactez le fabricant de l’équipement. Conservez la notice avec le siège. Montrez l’exemple en bouclant systématiquement votre ceinture et apprenez à votre enfant : – à s’attacher correctement. – à monter et descendre du côté opposé à la circulation. N'utilisez pas de siège enfant d'occasion ou dépourvu de notice d'utilisation. Veillez à ce qu'aucun objet, dans ou à proximité du siège enfant, ne gêne son installation. Ne laissez jamais un enfant sans surveillance dans le véhicule. Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté. Evitez les vêtements trop épais qui introduisent du jeu avec les sangles 🡺 62 Ne laissez pas votre enfant dépasser la tête ou les bras par la fenêtre. Vérifiez que l'enfant conserve une posture correcte pendant tout le trajet, notamment lorsqu'il dort.SÉCURITÉ ENFANTS

78 - Faites connaissance avec votre véhicule

Choix du siège enfant Sièges enfants dos à la route La tête du bébé est, en proportion, plus lourde que celle de l’adulte et son cou est très fragile. Transportez l’enfant le plus longtemps possible dans cette position (jusqu’à l’âge de 2 ans minimum). Elle maintient la tête et le cou. Choisissez un siège enveloppant pour une meilleure protection latérale et changez-le dès que la tête de l’enfant dépasse de la coque. Sièges enfants face à la route La tête et l’abdomen des enfants sont les parties à protéger en priorité. Un siège enfant face à la route solidement fixé au véhicule réduit les risques d’impact de la tête. Transportez votre enfant dans un siège face à la route avec harnais tant que sa taille le permet. Choisissez un siège enveloppant pour une meilleure protection latérale. Rehausses Dès 15 kg ou 4 ans l’enfant peut voyager sur un rehausseur qui permet d’adapter la ceinture de sécurité à sa morphologie. L’assise du rehausseur doit être munie de guides positionnant la ceinture sur les cuisses de l’enfant et non sur le ventre. Un dossier réglable en hauteur et équipé d’un guide sangle est conseillé pour placer la ceinture au milieu de l’épaule. Elle ne doit jamais être sur le cou ou sur le bras. Choisissez un siège enveloppant pour une meilleure protection latérale.SÉCURITÉ ENFANTS

Faites connaissance avec votre véhicule - 79 Choix de la fixation du siège enfant Il existe deux systèmes de fixation des sièges enfant : la ceinture de sécurité ou le système ISOFIX. Fixation par ceinture La ceinture de sécurité doit être ajustée pour assurer sa fonction en cas de freinage brutal ou de choc Respectez les trajets de sangle indiqués par le fabricant du siège enfant. Vérifiez toujours le bouclage de la ceinture de sécurité en tirant dessus puis tendez-la au maximum en appuyant sur le siège enfant. Vérifiez le bon maintien du siège en exerçant un mouvement de gauche à droite et d‘avant en arrière : le siège doit rester solidement fixé. Vérifiez que le siège enfant n'est pas installé de travers et qu'il ne repose pas contre une vitre. N‘utilisez pas de siège enfant qui risque de déverrouiller la ceinture qui le retient : la base du siège ne doit pas reposer sur le pêne et/ou la boucle de la ceinture de sécurité. La ceinture de sécurité ne doit jamais être relâchée ou vrillée. Ne la faites jamais passer sous le bras ni derrière le dos. Vérifiez que la ceinture ne soit pas endommagée par des arêtes vives. Si la ceinture de sécurité ne fonctionne pas normalement, elle ne protégera pas l'enfant. Contactez un concessionnaire agréé. N'utilisez pas cette place tant que la ceinture n'est pas réparée. Fixation par système ISOFIX Les sièges enfants ISOFIX autorisés sont homologués suivant le règlement ECE-R44 dans un des trois cas suivants : – universel ISOFIX 3 points face à la route ; – semi-universel ISOFIX 2 points ; – spécifique. – i-Size qui possède soit : – une sangle qui se fixe au troisième anneau du siège concerné ; – soit une jambe d'appui qui s'appuie sur le plancher du véhicule, compatible avec le siège homologué i-Size, dont le rôle consiste à empêcher le siège enfant de bouger en cas de collision. Fixation par système ISOFIX (suite)SÉCURITÉ ENFANTS

80 - Faites connaissance avec votre véhicule

sont situés entre le dossier et l'assise du siège et sont identifiés par un marquage. Le troisième anneau

est utilisé pour attacher la sangle supérieure de certains sièges enfant. Aucune modification ne doit être apportée aux éléments du système monté d’origine : ceintures, ISOFIX,, sièges ainsi que leurs fixations. Faire passer la sangle

entre le dossier et le cache-bagages. Pour ce faire, enroulez d'abord le cache- bagages. Fixer le crochet de la sangle sur l'un des anneaux

identifiés par le symbole . Tendez la ceinture

pour que le dossier du siège enfant soit en contact avec le dossier du véhicule. Fixez impérativement la sangle du siège enfant sur l'anneau correspondant. Vous ne devez pas vous servir d'un autre point de fixation. Avant d’utiliser un siège enfant ISOFIX que vous avez acquis pour un autre véhicule, assurez- vous que son installation est autorisée. Consultez la liste des véhicules pouvant recevoir le siège auprès du fabricant de l’équipement. Assurez-vous que le dossier du siège enfant face à la route soit en contact avec le dossier du siège du véhicule. Dans ce cas, le siège enfant ne repose pas toujours sur l'assise du siège du véhicule. Les ancrages ISOFIX ont été exclusivement mis au point pour les sièges enfant avec système ISOFIX. Ne fixez jamais d'autres sièges enfant, ni de ceinture ou autres objets à ces ancrages. Assurez-vous que rien ne gêne au niveau des points d'ancrage. Si le véhicule a été impliqué dans un accident de la route, faites vérifier les ancrages ISOFIX et remplacez votre siège enfant. Installation du siège enfant, généralités Certaines places ne sont pas autorisées à l'installation d'un siègeSÉCURITÉ ENFANTS

Faites connaissance avec votre véhicule - 81 enfant. Les schémas en pages suivantes vous indiquent où fixer un siège enfant. Les types de siège enfant mentionnés peuvent ne pas être disponibles. Avant d’utiliser un autre siège enfant, vérifiez auprès du fabricant qu’il se monte. Montez le siège enfant sur un siège arrière. Assurez-vous que l’installation du siège enfant dans le véhicule ne risque pas de le déverrouiller de son embase. Si vous devez enlever l'appui- tête, assurez-vous qu'il est bien rangé afin qu'il ne se transforme pas en projectile en cas de freinage brutal ou de choc. Fixez toujours le siège enfant au véhicule, même non utilisé, afin qu'il ne se transforme pas en projectile en cas de freinage brutal ou de choc. En place avant Le transport d’enfant en place passager avant est spécifique à chaque pays. Consultez la législation en vigueur et suivez les indications du schéma en page suivante. Avant d’installer un siège enfant à cette place (si autorisé) : – baissez la ceinture de sécurité au maximum ; – reculez le siège au maximum ; – inclinez légèrement le dossier par rapport à la verticale (25° environ) ; – pour les véhicules qui en sont équipés, remontez l’assise du siège au maximum. Après l’installation du siège enfant, lorsque cela est possible, vous pouvez avancer le siège du véhicule si nécessaire (afin de laisser la place suffisante aux places arrière pour des passagers ou d’autres sièges enfants). Pour un siège enfant dos route, n’allez pas au contact de la planche de bord ou en position maximum avancée. Ne modifiez plus les autres réglages après l’installation du siège enfant.

DE BLESSURES GRAVES : avant d’installer un siège enfant dos à la route sur la place passager avant, vérifiez que l’airbag est bien désactivé. En place arrière latérale Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant. Pour la sécurité de l‘enfant face à la route : – reculez le siège correspondant au maximum ; – avancez le siège situé devant l'enfant et réglez la position du dossier du siège de sorte à éviter tout contact entre le siège et les jambes de l'enfant. Assurez-vous que le siège enfant ou les pieds de l’enfant ne gênent pas le bon verrouillage du siège avant. Dans tous les cas, retirez l’appui-tête du siège arrière sur lequel est positionné le siège enfant. Si nécessaire, placez le siège arrière dans la position la plus reculée.SÉCURITÉ ENFANTS

82 - Faites connaissance avec votre véhicule

Ces actions doivent être faites avant de placer le siège enfant. Vérifiez que le siège enfant est appuyé sur le dossier du siège arrière. Montez le siège enfant de préférence sur un siège arrière. Pour installer un siège ISOFIX à cette place, dégagez les boucles de ceinture avec la main avant d’engager les verrous. Installation d’un rehausseur (groupe 2 ou 3) Vérifiez le fonctionnement (enroulement) de la ceinture 🡺 62. Réglez la ceinture de sécurité en positionnant : – la sangle d‘épaule sur l‘épaule de l‘enfant sans toucher le cou ; – la sangle de bassin de sorte qu'elle repose à plat sur les cuisses et contre le bassin. Si besoin adaptez la position du siège du véhicule. Le fait d’installer un siège ISOFIX en place arrière latérale gauche condamne l’utilisation de la place centrale. La ceinture centrale n’est plus accessible ni utilisable.SIÈGES ENFANT

Faites connaissance avec votre véhicule - 83 Fixation par ceinture Visuel d’installation pour la version quatre placesSIÈGES ENFANT

84 - Faites connaissance avec votre véhicule

RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos à la route sur la place passager avant, vérifiez que l’airbag est bien désactivé 🡺 91. L’utilisation d’un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l’enfant. Il risquerait d’être grièvement ou mortellement blessé. Siège enfant fixé à l’aide de la ceinture Vérifiez l’état de l’airbag avant d’installer un passager ou un siège enfant. Place autorisant la fixation par ceinture d’un siège homologué « Universel ». Place non autorisée à l’installation d’un siège enfant. Place autorisant la fixation par ceinture d’un siège homologué « B2 ». Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté 🡺 62. Le cas échéant, réglez la position du siège en conséquence. Visuel d’installation pour la version deux placesSIÈGES ENFANT

Faites connaissance avec votre véhicule - 85 Siège enfant fixé à l’aide de la ceinture Vérifiez l’état de l’airbag avant d’installer un passager ou un siège enfant. Place autorisant la fixation par ceinture d’un siège homologué « Universel ». Place non autorisée à l’installation d’un siège enfant. Le tableau ci-dessous reprend les mêmes informations que le diagramme des pages précédentes afin de garantir le respect de la réglementation en vigueur.SIÈGES ENFANT

86 - Faites connaissance avec votre véhicule

Type de siège enfant Poids de l'enfant En place passager avant Places arrière latérales avec airbag sans désactivation sans airbag ou avec airbag désactivé Nacelle transversale Groupe 0 < à 10 kg X X U (4) Siège dos route Groupe 0 ou 0+ < à 13 kg X U (2) (3) U (5) Siège dos route Groupe 0+ et 1 < à 13 kg et 9 à 18 kg X U (2) (3) U (5) Siège face route Groupe 1 9 à 18 kg U (1) (3) X U (6) Rehausseur Groupe 2 et 3 15 à 25 kg et 22 à 36 kg U (1) (3) X U/B2 (6) (1) RISQUE DE MORT OU DE BLESSURES GRAVES : ne jamais installer un siège enfant en place avant si le véhicule est équipé d’un airbag passager sans désactivation. (2) RISQUE DE MORT OU DE BLESSURES GRAVES : avant d’installer un siège enfant dos à la route sur le siège passager avant, vérifiez que l’airbag est bien désactivé 🡺 91. Consultez la brochure « Equipements de sécurité enfants » disponible dans le réseau de la marque pour choisir le siège adapté à votre enfant et recommandé pour votre véhicule. X = Place non autorisée à l’installation d’un siège enfant. U = Place autorisant la fixation par ceinture d'un siège homologué « Universel » ; vérifier qu'il se monte.SIÈGES ENFANT

Faites connaissance avec votre véhicule - 87 (3)Déplacez le siège du véhicule jusqu'à la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25°) (4)Une nacelle s’installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l’enfant du côté opposé à la porte. (5) Pour installer un siège enfant dos à la route, avancez le siège avant au maximum puis reculez-le au maximum sans contact avec le siège enfant. Placez l’appui-tête en position haute ou l’enlever. (6) Siège enfant face à la route : placez le dossier du siège enfant en contact avec le dossier du siège du véhicule. Réglez la hauteur de l’appui-tête ou enlevez-le si nécessaire ; ne reculez pas le siège devant l’enfant au delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25°.SIÈGES ENFANT

88 - Faites connaissance avec votre véhicule

Fixation par système ISOFIX Visuel d’installation pour la version quatre places L’utilisation d’un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l’enfant. Il risquerait d’être grièvement ou mortellement blessé.SIÈGES ENFANT

Faites connaissance avec votre véhicule - 89 Siège enfant fixé à l’aide de la fixation ISOFIX. Place autorisant la fixation d’un siège enfant ISOFIX. Les places arrière sont équipées d’un ancrage autorisant la fixation d’un siège enfant face à la route ISOFIX universel. Les ancrages sont situés sur les dossiers des sièges arrière. Place non autorisée à l’installation d’un siège enfant. Vérifier l'état de l'airbag avant d’installer un passager ou un siège enfant sur ce siège. Assurez-vous que votre enfant est toujours attaché et que son harnais ou sa ceinture est correctement réglé et ajusté 🡺 62. Le cas échéant, réglez la position du siège en conséquence. Montez le siège enfant de préférence sur un siège arrière. Pour installer un siège ISOFIX à cette place, dégagez les boucles de ceinture avec la main avant d’engager les verrous. Le tableau ci-dessous reprend les mêmes informations que les visuels des pages suivantes afin de respecter la réglementation en vigueur. Type de siège enfant Poids de l'enfant Taille du siège ISOFIX [FIXTURE] En place passager avant Places arrière latérales Nacelle transversale Groupe 0 < à 10 kg L1 [F], L2 [G] X XSIÈGES ENFANT

90 - Faites connaissance avec votre véhicule

Siège dos route Groupes 0 ou 0 + < à 13 kg R1 [E] X IL (1) Siège dos route Groupes 0 + et 1 < à 13 kg et 9 à 18 kg R3 [C], R2 [D] X IL (1) Siège face route Groupe 1 9 à 18 kg F3 [A], F2 [B], F2X [B1] X IUF - IL (2) Rehausseur Groupes 2 et 3 15 à 25 kg et 22 à 36 kg B2 X IUF - IL (2) Siège I-Size X X X = Place non autorisée à l'installation d'un siège enfant ISOFIX. IUF/IL = Place autorisant, pour les véhicules qui en sont équipés, la fixation d’un siège enfant homologué « Universel »/« Semi- universel » ou « spécifique à un véhicule » à l'aide du système ISOFIX ; vérifiez qu’il se monte. (1 Si nécessaire placez le siège du véhicule dans la position la plus reculée. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant. (2) Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Ces actions doivent être faites avant de placer le siège enfant 🡺 212. Avancez le siège devant l‘enfant, redressez le dossier afin d‘éviter tout contact entre le siège et les jambes de l‘enfant. La taille d’un siège enfant ISOFIX est repérée par une lettre : – F3, F2, F2X [A, B, B1] : pour les sièges face à la route du groupe 1 (de 9 à 18 kg) ; – R3, R2, R2X [C, D] : coques ou sièges dos à la route du groupe 0+ (moins de 18 kg) ou groupe 1 (de 9 à 18 kg) ; – R1 [E] : pour les sièges dos à la route du groupe 0 (moins de 10 kg) ou 0+ (moins de 13 kg) ; – L1, L2 [F, G] : nacelles du groupe 0 (moins de 10 kg) ; – B2 : rehausseurs des groupes 2 et 3 (15 à 25 kg et 22 à 36 kg).SÉCURITÉ ENFANTS : DÉSACTIVATION, ACTIVATION AIRBAG PASSAGER AVANT

Faites connaissance avec votre véhicule - 91 Désactivation de l’airbag frontal du passager (suivant véhicule) Avant d'installer un siège enfant sur la place passager avant : – vérifiez que cette place permet l‘installation du siège enfant ; – il est impératif de désactiver l'airbag d'un siège enfant dos à la route. Pour désactiver l'airbag : véhicule à l’arrêt, contact coupé, poussez et tournez le verrou

sur la position OFF. Contact mis, vérifiez impérativement que le témoin d'avertissement est allumé sur l'affichage

Ce voyant reste allumé en permanence pour vous confirmer que vous pouvez installer un siège enfant. L’activation ou la désactivation de l’airbag passager ne peut se faire que véhicule à l’arrêt contact coupé. En cas de manipulation véhicule roulant, les témoins et s’allument. Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez- le.SÉCURITÉ ENFANTS : DÉSACTIVATION, ACTIVATION AIRBAG PASSAGER AVANT

92 - Faites connaissance avec votre véhicule

DANGER Du fait de l’incompatibilité entre le déploiement de l’airbag passager avant et le positionnement d’un siège enfant dos à la route, NE JAMAIS installer de système de retenue pour enfant dos à la route sur un siège protégé par un AIRBAG avant ACTIVE. Cela peut provoquer la MORT de l’ENFANT ou le BLESSER GRAVEMENT. Les marquages sur la planche de bord et les étiquettes

sur chaque coté du pare-soleil passager

(à l’exemple de l’étiquette ci-dessus), vous rappellent ces instructions. Activation de l'airbag passager avantSÉCURITÉ ENFANTS : DÉSACTIVATION, ACTIVATION AIRBAG PASSAGER AVANT

Faites connaissance avec votre véhicule - 93 (suivant véhicule) Dès que vous enlevez le siège enfant du siège passager avant, réactivez les airbag afin d’assurer la protection du passager avant en cas de choc. Pour réactiver l'airbag : véhicule à l'arrêt, contact coupé, appuyez et tournez le verrou

sur la position ON. Contact mis, vérifiez impérativement que le témoin est éteint et que le témoin s’allume sur l’afficheur

pendant environ 1 minute après chaque démarrage. L’airbag passager avant est activé. Anomalies de fonctionnement En cas d’anomalie du système activation/désactivation d’airbag passager avant, l’installation d’un siège enfant dos à la route sur le siège avant est interdite. L’installation de tout autre passager n’est pas recommandée. Consultez au plus tôt un Représentant de la marque. L’activation ou la désactivation de l’airbag passager ne peut se faire que véhicule à l’arrêt contact coupé. En cas de manipulation véhicule roulant, les témoins et s’allument. Pour retrouver l’état de l’airbag conforme à la position du verrou, coupez le contact puis remettez- le.2

94 - Faites connaissance avec votre véhicule2

Faites connaissance avec votre véhicule - 95POSTE DE CONDUITE

96 - Faites connaissance avec votre véhicule

Poste de conduite direction à gauchePOSTE DE CONDUITE

Faites connaissance avec votre véhicule - 97 La présence des équipements

Frise de désembuage latérale.

Haut-parleurs latéraux.

Manette pour : – feux indicateurs de direction ; – éclairage extérieur ; – feux de brouillard arrière.

Emplacement de l'airbag conducteur et avertisseur sonore.

Manette pour : – essuie-vitre/lave-vitre avant ; – essuie-vitre/lave-vitre arrière.

Emplacement du système de navigation.

Emplacement de l'airbag passager.

Commandes pour : – lève-vitre électrique ; – mode ECO ; – feux de détresse ; – chauffage ou air conditionné ; – condamnation centralisée des portes ; – My Safety.

Commande de déverrouillage du capot.

Commande de déverrouillage de la trappe de charge électrique.

Réglage du faisceau de projecteur.

Commande de réglage des rétroviseurs extérieurs.POSTE DE CONDUITE

98 - Faites connaissance avec votre véhicule

Poste de conduite direction à droitePOSTE DE CONDUITE

Faites connaissance avec votre véhicule - 99 La présence des équipements

Frise de désembuage latérale.

Manette pour : – feux indicateurs de direction ; – éclairage extérieur ; – feux de brouillard arrière.

Haut-parleurs latéraux.

Emplacement de l'airbag conducteur et avertisseur sonore.

Manette pour : – essuie-vitre/lave-vitre avant ; – essuie-vitre/lave-vitre arrière.

Emplacement du système de navigation.

Emplacement de l'airbag passager.

Commandes pour : – lève-vitre électrique ; – mode ECO ; – feux de détresse ; – chauffage ou air conditionné ; – condamnation centralisée des portes ; – My Safety.

Commande de déverrouillage de la trappe de charge électrique.

Commande de déverrouillage du capot.

Réglage du faisceau de projecteur.

Commande de réglage des rétroviseurs extérieurs.ORDINATEUR DE BORD

100 - Faites connaissance avec votre véhicule

généralités Ordinateur de bord

Selon le véhicule, il regroupe les fonctions suivantes :– kilométrage ;– paramètres de voyage ;– messages d’information ;– messages d’anomalie de fonctionnement (associés au témoin – messages d’alerte (associés au témoin ) ;Appuyez sur le contacteur

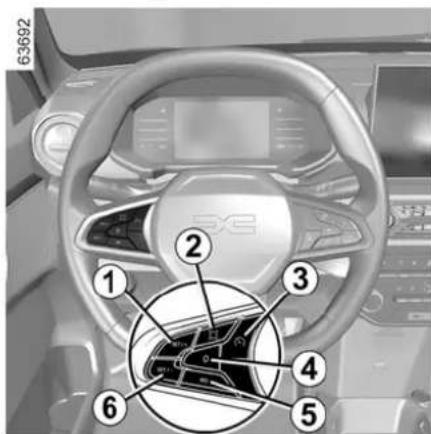

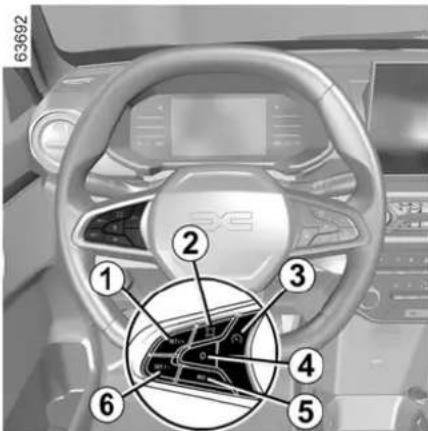

sélectionnez les fonctions en appuyant sur les contacteurs

en appuyant sur le bouton pour sélectionner la fonction (l'affichage dépend de l'équipement du véhicule et du pays) :Depuis le tableau de bord

a) paramètres de voyage :– consommation d’énergie moyenne depuis le dernier Top Départ et consommation d’énergie instantanée ;– distance parcourue depuis le dernier Top Départ.b) réinitialisation de la pression des pneumatiques ;c) intervalle de révision ;d) journal de bord, messages d’informations et d’anomalies de fonctionnement. Mise à zéro du totalisateur partiel L'affichage sélectionné sur les paramètres de trajet, appuyez sur le contacteur « OK » et maintenez-le enfoncé jusqu'à la mise à zéro de l'affichage. Interprétation de certaines valeurs affichées après un Top Départ Les valeurs de consommation moyenne, autonomie, vitesse moyenne sont de plus en plus stables et significatives à mesure que la distance parcourue depuis le dernier Top Départ est importante.Sur les premiers kilomètres parcourus après un Top Départ vous pouvez constater que l’autonomie augmente en roulant.Ceci est dû au fait qu’elle tient compte de la consommation moyenne réalisée depuis le dernier Top Départ.Cependant, la consommation moyenne peut diminuer quand :– le véhicule sort d'une phase d'accélération ;– vous passez d'une circulation urbaine à une circulation routière.ORDINATEUR DE BORD

Faites connaissance avec votre véhicule - 101 Paramètres de voyage L’affichage des informations décrites ci-après DEPEND DE L’EQUIPEMENT DU VEHICULE ET DU PAYS. Exemples de sélection Interprétation de l’affichage sélectionné a) Paramètres de voyage. 13,4 kWh Consommation d’énergie instantanée. 12,8 kWh/100 km Consommation d’énergie moyenne. La valeur est affichée après avoir parcouru au moins 400 mètres depuis le dernier Top Départ. 1284,7

Distance parcourue depuis le dernier Top Départ. Appui long, init. pression des pneus b) Réinitialisation de la pression des pneumatiques 🡺 141 Exemples de sélection Interprétation de l’affichage sélectionné Révision dans 1 936 km ou 3 mois c) Intervalle de révision. Distance restante à parcourir jusqu’à la prochaine révision (affichage en kilomètre), puis lorsque l’autonomie arrive proche du terme, plusieurs cas se présentent : – intervalle inférieur à 1 500 km ou un mois : le message « Révision dans » s'affiche accompagné de la distance ou du temps restant ; – lorsqu’une révision est imminente, le message « Prévoir révision » s’affiche accompagné du terme le plus proche (distance ou temps) ; – autonomie égale à 0 km ou date de révision atteinte : le message « Service required » s’affiche accompagné du témoin .ORDINATEUR DE BORD

102 - Faites connaissance avec votre véhicule

Exemples de sélection Interprétation de l’affichage sélectionné Le véhicule nécessite alors une révision le plus rapidement possible. Réinitialisation de l’afficheur après la révision conforme au programme d’entretien. L’intervalle de révision ne doit être réinitialisé qu’après une révision conformément aux préconisations du programme d’entretien de votre véhicule. Particularité : pour réinitialiser l’intervalle de révision, appuyez environ 10 secondes sans interruption sur l’une des touches de mise à zéro de l’affichage jusqu’à l’affichage fixe de l’autonomie de révision. Exemples de sélection Interprétation de l’affichage sélectionné Settings Press "OK" d) Menu de personnalisation des réglages du véhicule. 🡺 110

WARNING: Check Braking System

e) Journal de bord. Affichage successif : – messages d’information ; – des messages d’anomalies de fonctionnement.ORDINATEUR DE BORD

Faites connaissance avec votre véhicule - 103 Messages d’information Ils peuvent aider à la mise en route du véhicule ou vous informer d’un choix ou d’un état de conduite. Des exemples de messages d’information sont donnés ci-après. Exemples de messages Interprétation de l’affichage sélectionné « Débrancher le câble pour démarrer » Indique que le cordon de charge est toujours branché au véhicule. « Connecter une seule prise » Indique que deux pistolets sont branchés en même temps. Veillez à ne brancher qu'une seule prise. « Vérifier les connexions » Indique qu'il y a un problème de connexion de la prise, il faut vérifier la connexion de la prise. « Coupure de courant pendant la charge » Indique que l'alimentation a été coupée pendant la charge. Veuillez vous adresser au fabricant de la station électrique. « Frein de parking activé » Indique que le frein de parking est serré. « Tension de la station incohérente » La plage de tension de sortie de cette station ne correspond pas à la tension actuelle de la batterie de votre véhicule, vous devez trouver une autre station appropriée. « Courant de la station incohérent » La plage de sortie courant de cette station n'est pas cohérente avec votre véhicule, vous devez trouver une autre station correcte.ORDINATEUR DE BORD

104 - Faites connaissance avec votre véhicule

Messages d’anomalies de fonctionnement Ils apparaissent avec le témoin et indiquent que vous devez conduire prudemment jusqu’à un Représentant de la marque dès que possible. Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule. Ils disparaissent par un appui sur la touche de sélection de l’affichage ou au bout de quelques secondes et sont mémorisés dans le journal de bord. Le témoin reste allumé. Des exemples de messages d’anomalies de fonctionnement sont donnés ci-après. Exemples de messages Interprétation de l’affichage sélectionné « WARNING: Check Airbag » Indique une défaillance des systèmes de retenue complémentaire aux ceintures. En cas d’accident, ils risquent de ne pas se déclencher. « Check vehicle » Indique une défaillance d’un des capteurs des pédales ou du système de gestion de la batterie 12V. « WARNING: Check Braking System » Indique une usure ou la nécessité de contrôler le système de freinage. « Check Vehicle plug » Indique un échauffement au niveau de la prise de charge côté véhicule. Attendez environ 20 minutes et réessayez. Si cela ne fonctionne pas, contactez un Représentant de la marque. « Check Electric System » Indique une défaillance du système de traction. « Battery charging impossible » Indique une défaillance du système de recharge de la batterie de traction.ORDINATEUR DE BORD

Faites connaissance avec votre véhicule - 105 Messages d’alerte Ils apparaissent avec le témoin et vous imposent, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez votre moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque. Des exemples de messages d’alertes sont donnés ci-après. Nota : les messages apparaissent sur l’afficheur soit isolément, soit en alternance (lorsqu’il y a plusieurs messages à afficher), ils peuvent être accompagnés d’un voyant et/ou d’un signal sonore. Exemples de messages Interprétation de l’affichage sélectionné « WARNING: Braking System » Indique une défaillance du système de freinage. « WARNING: Power Steering » Indique un problème sur la direction. « Electric motor failure » Indique une perte de puissance du véhicule. « AVERTISSEMENT : système électrique » Indique une panne du système électrique. « Puncture » Indique qu’au moins une des roues est crevée ou fortement sous-gonflée.ORDINATEUR DE BORD

106 - Faites connaissance avec votre véhicule

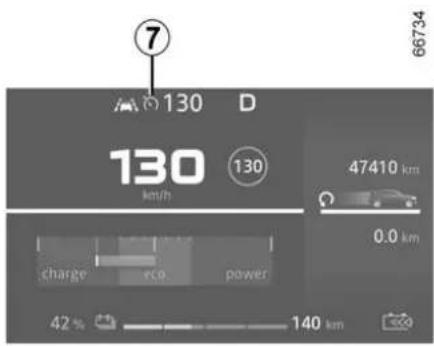

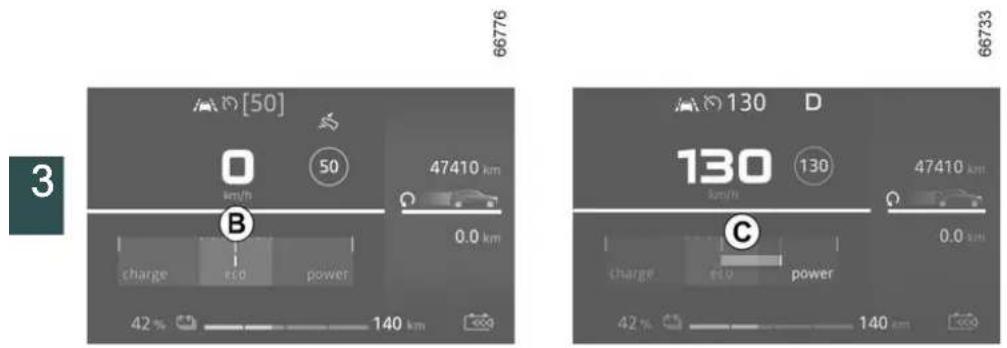

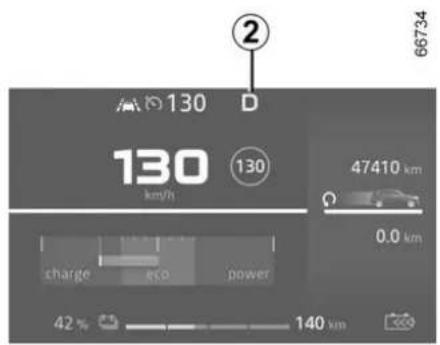

Afficheurs et indicateurs Tableau de bord A Il s'allume à la mise sous contact.L’allumage de certains témoins est accompagné d’un message.Pour les véhicules équipés d'un écran multimédia, reportez-vous aux instructions de l'équipement.Pour les véhicules non équipés d'un écran multimédia 🡺 111Témoin d'alerte de non-port de la ceinture Indicateur de vitesse Indicateur du mode de conduite D : mode conduiteN : mode neutreR : mode Marche arrièreB : mode freinageTémoin du niveau de freinage régénératif Informations sur la batterie (autonomie estimée).Economètre L'afficheur indique la quantité d’énergie.Niveau de batterie de traction « 230 V » restant Témoin de branchement du cordon de charge Il s’allume dès que le cordon de charge est branché au véhicule.Temps de charge restant Niveau de charge La jauge indique la quantité d’énergie restante.Niveau de la batterie de traction Seuil de réserveLorsque la batterie de traction atteint environ 7 % ou, suivant véhicule, environ 12 % de charge, la jauge et leORDINATEUR DE BORD

Faites connaissance avec votre véhicule - 107 témoin

s’allument en jaune, accompagnés d’un signal sonore. Pour optimiser votre autonomie 🡺 191. Seuil d’immobilisation imminente Lorsque le niveau de charge atteint environ 4 % ou, suivant véhicule, environ 6 %, un signal sonore retentit de nouveau et la jauge s’allume en rouge ou, suivant véhicule, 30 secondes après l'allumage en rouge de la jauge. Lorsque le niveau de charge atteint 3,5 % ou, suivant véhicule, environ 5 %, la valeur de l’autonomie n’est plus affichée. Les performances moteur diminuent progressivement jusqu’à l’immobilisation du véhicule 🡺 254. Quantité d’énergie entrant dans le véhicule

Informations sur les aides à la conduite

Température extérieure

Indique la température extérieure. Zone d'informations

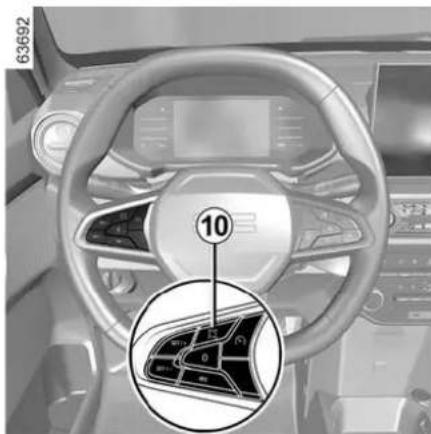

, suivant véhicule, naviguez à l’aide de la commande

pour sélectionner différents widgets sur le tableau de bord

– informations ordinateur de bord (totalisateur, consommation...) ; – informations téléphone, multimédia (source audio en cours de lecture...) ; – informations véhicule (messages d’alerte...) ;

108 - Faites connaissance avec votre véhicule

Consommation d'énergie moyenne Totaliseur partiel (depuis la dernière remise à zéro)

Vitesse moyenne Totaliseur partiel (depuis la dernière remise à zéro)

Consommation d’énergie instantanée

Distance restante avec la charge de batterie actuelle

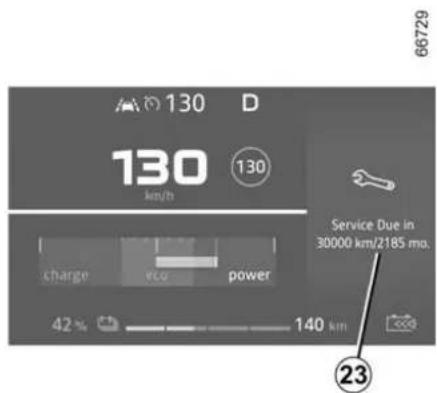

Distance restante avant entretien et Jours restants avant entretien

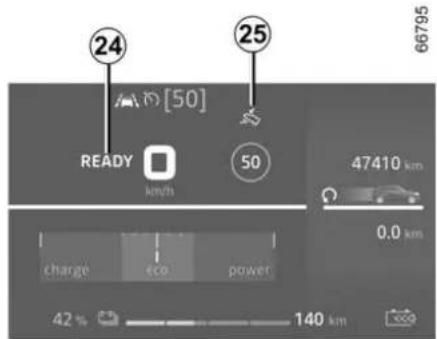

Message véhicule prêt à rouler

Faites connaissance avec votre véhicule - 109 Le message READY s’allume à la mise sous contact et s’éteint dès que la vitesse est supérieure à 5 km/h environ. Indicateur d'actionnement du frein

Indique qu'il faut appuyer sur la pédale de frein pour changer de mode de conduite (R, N, D ou B). Indicateur de style de conduite

🡺 138 Indicateurs de changement de direction

🡺 114 Témoin de sous-gonflage des pneumatiques

🡺 68 Témoin de non-présence des mains sur le volant

🡺 151 Témoin de frein de parking

Témoin d’arrêt impératif

110 - Faites connaissance avec votre véhicule

Tableau de bord en miles (possibilité de passer en km/h)Véhicules non équipés d'un écran multimédia– Contact coupé, appuyez sur le contacteur autant de fois que nécessaire pour atteindre l'environnement Réglages ;– appuyez à plusieurs reprises sur la commande

pour atteindre le menu « Réglages véhicule » et appuyez sur le contacteur « OK » ;– appuyez à plusieurs reprises sur la commande

pour atteindre le menu « TABLEAU DE BORD » et appuyez sur le contacteur « OK » ;– appuyez à plusieurs reprises sur la commande

pour atteindre le menu « Unité : km/h » (ou « Unité : mph » si nécessaire), puis appuyez sur le contacteur « OK ».Véhicules équipés d'un écran multimédia.Reportez-vous aux instructions multimédia pour sélectionner l'unité.Remarque : dans les deux cas, une fois la batterie coupée, l'ordinateur de bord revient automatiquement à l'unité de mesure d'origine.Pour revenir au mode précédent, effectuez la même opération.Pour plus d’informations, reportez-vous à la notice multimédia.Pour l’utilisation de certaines fonctions d’aides à la conduite, le changement de l’unité de mesure au tableau de bord est nécessaire pour obtenir les informations appropriées lorsque vous circulez dans un pays où les unités de vitesse sont différentes de celles de votre véhicule.Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. Menu de personnalisation des réglages du véhicule Cette fonction permet, suivant l’équipement du véhicule, l’activation / désactivation et le réglage de certaines fonctions du véhicule. Véhicules équipés d'un écran multimédia

Accéder au menu des réglagesORDINATEUR DE BORD

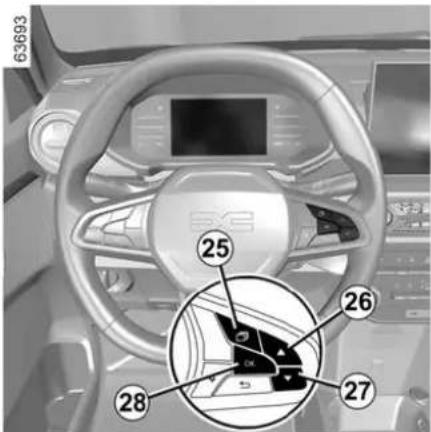

Faites connaissance avec votre véhicule - 111 Reportez-vous aux différentes instructions multimédia pour en savoir plus sur l'accès aux paramètres. Réglage des paramètres Sélectionnez un menu puis la fonction à modifier (l'affichage dépend de l'équipement du véhicule et du pays) : a) « Accès » : b) « Accueil » : c) « Essuyage » : Suivant la fonction, sélectionnez : Pour plus d’informations, reportez- vous à la notice multimédia. Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. Véhicules non équipés d'un écran multimédia Accès au menu des réglages sur l’afficheur

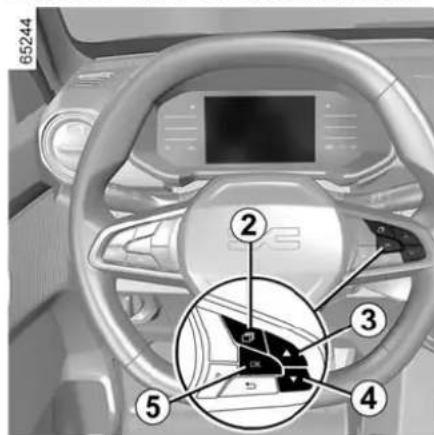

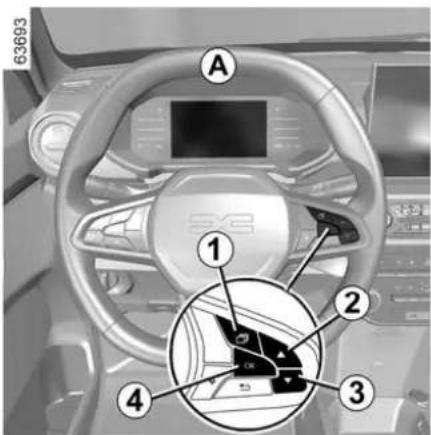

Véhicule à l’arrêt : – appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

– appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglages ». – Appuyez sur le contacteur OK

– appuyez sur le contacteur

pour revenir à l’écran précédent. Réglage des paramètres Naviguez à l’aide de la commande

pour sélectionner la fonction à modifier, puis appuyez sur

« OK » pour confirmer (l’affichage peut varier selon l’équipement du véhicule et le pays) : a) « REGLAGE VEHICULE » : – PLANCHE DE BORD : – Langue ; – Unité ; b) « VEHICULE » : c) « AIDE AU PARKING » : d) « AIDE A LA CONDUITE » : e) « MY SAFETY PERSO » : f) « ACCES » : Blocage auto des portes en roulant ;

Accès et démarrage par téléphone ;

Séquence sonore interne ;

Fonction d’éclairage interne ;

Essuyage arrière en marche arrière ;

« ON » ou « OFF » pour l’activer ou la désactiver.

Essuie-vitre arrière en marche arrière ;

Système antipatinage ;

Sensibilité de sortie de voie ;

Vibration de sortie de voie ;

Sensibilité de maintien de voie ;

Sensibilité du freinage actif ;

Correction de ligne discontinue ;

Alerte de dépassement de vitesse ;

Maintien dans la voie ;

Blocage portes en roulant ;

112 - Faites connaissance avec votre véhicule

g) « REINITIALISATION » : Validation. Une fois la ligne sélectionnée, appuyez sur le contacteur

« OK » pour modifier la fonction. h) « SORTIE » : Si vous sélectionnez « AIDE AU STATIONNEMENT » puis « VOLUME » ou « PLANCHE DE BORD » puis « LANGUE », vous aurez de nouveau une sélection à faire (volume sonore de l’aide au parking ou langue du tableau de bord). Dans ce cas, faites votre choix et validez en appuyant sur le contacteur

« OK », la valeur sélectionnée est représentée par devant la ligne. Pour quitter le menu, appuyez sur le contacteur

pour atteindre « RETOUR » et confirmez en appuyant sur le contacteur

« OK ». Il peut être nécessaire d’effectuer cette opération plusieurs fois. Le menu de personnalisation des réglages du véhicule ne peut pas être utilisé en roulant. Au-delà de 20 km/h, l’afficheur au tableau de bord repasse automatiquement en mode ordinateur de bord. Heure et température extérieure Véhicules équipés d'un écran multimédia. L’affichage de l’heure et de la température extérieure se situe sur l’écran multimédia

Reportez-vous à la notice multimédia. Véhicules non équipés d'un écran multimédia Régler le son ;

Réglages téléphone ;

Réglage de l’heure ;

Réglage de luminosité.

appuyez sur le contacteur

autant de fois que nécessaire pour atteindre le menu .

appuyez à plusieurs reprises sur la commande 3 ou 4 pour accéder au menu « Réglage de l’heure » puis appuyez sur le contacteur « OK »

appuyez et maintenez le contacteur

« OK » jusqu’à ce que l’affichage de l’heure clignote. Réglez l’heure à

Faites connaissance avec votre véhicule - 113 Indicateur de température extérieure Cas particulier : Lorsque la température extérieure est comprise entre -3 °C et +3 °C, les caractères °C clignotent (signalisation de risque de verglas). En cas de rupture de l’alimentation électrique (batterie débranchée, fil d’alimentation coupé…), il convient de remettre la montre à l’heure. Nous vous conseillons de ne pas effectuer de corrections en roulant. Indicateur de température extérieure La formation de verglas étant liée à l’exposition, l’hygrométrie et la température, l’indication de température extérieure ne peut suffire à elle seule pour détecter le verglas. l’aide de la commande

, puis attendez trois secondes : les minutes clignotent. réglez les minutes à l’aide de la commande

, puis attendez trois secondes : le clignotement s’arrête et la mise à l’heure est terminée.

114 - Faites connaissance avec votre véhicule

La présence et le fonctionnement des témoins DÉPENDENT DE L’ÉQUIPEMENT ET DU PAYS. Tableau de bord

L’allumage de certains témoins est accompagné d’un message. L’absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurez-vous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque. Le témoin nécessite un arrêt au plus tôt chez un Représentant de la marque en conduisant avec ménagement. Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule. Pour votre sécurité, le témoin vous impose de vous arrêter immédiatement, dès que les conditions de circulation le permettent. Arrêtez le moteur et ne le redémarrez pas. Faites appel à un Représentant de la marque. Témoin des feux de position Témoin d'avertissement des feux de route Témoin des feux de croisement Témoin des feux de brouillard arrière Témoin des feux indicateurs de direction gauche Témoin des feux indicateurs de direction droitTÉMOINS LUMINEUX

Faites connaissance avec votre véhicule - 115 Témoin de porte(s) ouverte(s) Ce témoin s'allume si une des portes est ouverte, le témoin s'allume et indique l'emplacement exact de la porte à l'ouverture. Témoin de branchement du cordon de charge Ce témoin s’allume dès que le cordon de charge est branché au véhicule. Témoin de programmation de la charge Témoin de programmation du conditionnement d’air Témoin de faible charge de la batterie secondaire 12 V Ce témoin s’allume lorsque le contact est mis puis s’éteint après quelques secondes. S'il s'allume en roulant, il signale une décharge du circuit électrique. Consultez au plus tôt un Représentant de la marque. Témoin d’avertissement Révision Ce témoin s’allume à la mise sous contact puis s’éteint dès que le moteur tourne. Il peut s’allumer conjointement à d’autres témoins et/ou messages au tableau de bord. Cela indique que vous devez conduire très prudemment jusqu'à un Représentant de la marque dès que possible. Le non-respect de cette préconisation risque d'entraîner un endommagement du véhicule. Témoin d’arrêt impératif Ce témoin s’allume à la mise sous contact puis s’éteint dès que le moteur tourne. Il s’allume conjointement à d’autres témoins et est accompagné d’un signal sonore. Il vous impose, pour votre sécurité, un arrêt impératif et immédiat compatible avec les conditions de circulation. Arrêtez le moteur et ne le redémarrez pas. Adressez-vous à un Représentant de la marque. Témoin antiblocage des roues Ce témoin s’allume à la mise sous contact puis s’éteint après quelques secondes. S'il ne s'éteint pas après la mise sous contact ou s'il s'allume en roulant, il signale une défaillance de l'ABS. Le système de freinage est alors assuré comme sur un véhicule non équipé du système ABS. Consultez au plus tôt un Représentant de la marque. Témoin du limiteur de vitesse 🡺 175 Témoin de régulateur de vitesse 🡺 178 Témoin d'alerte de non-port de la ceinture Si, après le démarrage du moteur, la ceinture conducteur ou passager avant (lorsque le véhicule en est équipé) n'est pas bouclée/est mal ajustée et que le véhicule atteint environ 20 km/ h, ce témoin s'allume sur le tableau de bord et un signal sonore retentit pendant environ deux minutes 🡺 63. Nota : un objet posé sur l’assise passager peut dans certains cas déclencher le témoin d’alerte. Airbag Témoin Ce témoin s’allume à la mise sous contact puis s’éteint après quelques secondes. S'il ne s'éteint pas lorsque le contact est mis ou s'il s'allume quand le moteur tourne, cela indique une défaillance du système. Consultez au plus tôt un Représentant de la marqueTÉMOINS LUMINEUX

116 - Faites connaissance avec votre véhicule

Témoin de sous-gonflage des pneumatiques Il s’allume à la mise sous contact ou au démarrage du moteur, puis s’éteint après quelques secondes 🡺 141. Témoin de niveau bas de la batterie de traction Ce témoin s’allume à la mise sous contact et s’éteint après quelques secondes. Il reste allumé en permanence en état de roulage. S'il clignote en roulant, cela indique que le niveau de puissance est bas. Le véhicule doit être chargé dès que possible. Veuillez contacter un Représentant de la marque si vous ne pouvez pas augmenter le niveau de charge de la batterie même si vous branchez la fiche de charge. Témoin de performance limitée Ce témoin s’allume à la mise sous contact et s’éteint après quelques secondes. Il s’allume lorsque la batterie de traction ne délivre temporairement pas sa puissance nominale. Durant ce temps, les performances du véhicule sont réduites. Adoptez une conduite plus souple jusqu’à ce que le témoin s’éteigne. Témoin contrôle dynamique de conduite et système antipatinage Ce témoin s’allume lorsque le contact est mis puis s’éteint après quelques secondes. Il existe plusieurs cas d’allumage du témoin 🡺 148. Témoin ESC OFF Ce témoin s’allume lorsque le contact est mis puis s’éteint après quelques secondes 🡺 148. Témoin pour signaler une défaillance ou l'indisponibilité de la fonction de « Freinage actif d'urgence » 🡺 159 Témoin de la fonction de « Freinage actif d’urgence » 🡺 159 Fonction Mode ECO Il s’allume lorsque le mode Eco est activé 🡺 139 Témoin d’incident sur circuit de freinage Il s’allume à la mise sous contact ou au démarrage du moteur puis s’éteint après quelques secondes. S’il s’allume au freinage, accompagné du témoin et d’un bip sonore, c’est l’indice d’une baisse de niveau dans les circuits ou d’un incident sur le système de freinage. Arrêtez-vous et faites appel à un Représentant de la marque. Frein à main serré 🡺 135 Témoin de direction à assistance variable Témoin de direction à assistance variable Il s’allume à la mise sous contact ou au démarrage du moteur puis s’éteint après quelques secondes. S’il s’allume en roulant accompagné du témoin, il signale une défaillance du système. Consultez un Représentant de la marque. Témoin antiblocage des roues Il allume contact mis et s’éteint sous trois secondes environ. S’il s’allume en roulant, il signale une défaillance du système d'antiblocage des roues. Le freinage est alors assuré normalement mais sans roues antiblocage. Consultez un Représentant de la marque. Témoin de pied sur la pédale de frein Il s’allume lorsque la pédale de frein est enfoncée.TÉMOINS LUMINEUX

Faites connaissance avec votre véhicule - 117 Témoin du système de prévention de sortie de voie 🡺 151 Témoin de défaillance de la fonction Alerte vigilance conducteur 🡺 167 Témoin de survitesse Un signal sonore retentit et le témoin s'allume tant que le véhicule dépasse 120 km/h. Témoin de charge de la batterie Témoin de température du système électrotechnique Il s’allume accompagné du témoin et d'un signal sonore lorsque la température du groupe électrique est trop élevée. Procéder à l’arrêt du véhicule et couper le contact. Consultez un représentant de la marque. S’il s’allume accompagné du témoin , d’un signal sonore et du message « EVACUATE IN SAFETY », coupez le contact et ne redémarrez pas le moteur. Quittez le véhicule et consultez un Représentant de la marque. Le message « EVACUATE IN SAFETY » accompagné du témoin et d’un signal sonore vous impose un arrêt immédiat et compatible avec les conditions de circulation. Coupez le contact. Laissez-le coupé. Sortez du véhicule, faites descendre tous les occupants du véhicule et tenez-les éloignés de la zone de circulation. Risque d’incendie En cas de stationnement sur le bas-côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d’un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez. Témoin de défaillance électrotechnique majeure Lorsqu’il s’allume, il signale un défaut électrotechnique lié au groupe électrique (batterie de traction et moteur électrique). Consultez un Représentant de la marque. Témoin de défaillance électrotechnique Lorsqu’il s’allume, il signale un défaut électrique lié au moteur électrique. Consultez rapidement un Représentant de la marque. L’absence de retour visuel ou sonore indique une défaillance du tableau de bord. Cela impose un arrêt immédiat et compatible avec les conditions de circulation. Assurez-vous de la bonne immobilisation du véhicule et faites appel à un Représentant de la marque. Le non-respect de ces consignes peut occasionner des dommages au véhicule dont le conducteur sera responsable.TÉMOINS LUMINEUX

118 - Faites connaissance avec votre véhicule

Faites connaissance avec votre véhicule - 119 Direction assistée

La direction à assistance variable est dotée d’un système à gestion électronique qui adapte le niveau d’assistance en fonction de la vitesse du véhicule. La direction est plus douce en manœuvre de parking (pour plus de confort) alors que l’effort augmente progressivement avec l’accroissement de la vitesse (pour une meilleure sécurité à grande vitesse). Ne coupez jamais le moteur dans une descente et, de manière générale, en roulant (suppression de l’assistance). Ne maintenez pas la direction braquée à fond, en butée à l’arrêt. Moteur à l’arrêt ou en cas de panne du système, il est toujours possible de tourner le volant. L'effort à fournir sera plus important. Une manœuvre rapide du volant peut engendrer un bruit. Ceci est normal.RÉTROVISEURS

120 - Faites connaissance avec votre véhicule

Rétroviseurs extérieurs rabattables Les rétroviseurs peuvent être rabattus, il suffit de les rabattre manuellement contre la vitre de la porte. Rétroviseurs extérieurs à commande électrique Le contact étant mis, sélectionnez le rétroviseur extérieur en faisant glisser le contacteur

, puis avec la commande

, réglez-le jusqu’à la position souhaitée. Réglage manuel Réglez le rétroviseur extérieur pour une bonne vision arrière à l'aide du bouton

Les objets observés dans les miroirs des rétroviseurs sont en réalité plus proches qu'ils ne le paraissent. Pour votre sécurité, prenez-le en compte pour apprécier correctement la distance avant toute manœuvre. Rétroviseur intérieur 4 Le rétroviseur intérieur

peut être réglé manuellement. En conduite de nuit, inclinez le rétroviseur avec le levier

ou à la main pour ne pas être ébloui par les phares d'un véhicule suivant le vôtre. Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt.ÉCLAIRAGES ET SIGNALISATIONS

Faites connaissance avec votre véhicule - 121 Éclairages et signalisations extérieurs Fonction d’allumage des feux de jour S'ils équipent le véhicule, les feux de jour s'allument automatiquement sans action sur la manette au démarrage du moteur et s'éteignent à l'arrêt du moteur.Remarque : les feux de jour s'éteignent automatiquement lorsque le témoin est en fonction. Feux latéraux Tournez la bague jusqu’à l’apparition du symbole en face du repère

Ce témoin s’allume au tableau de bord. Feux de croisement Fonctionnement manuelTournez la bague jusqu’à l’apparition du symbole en face du repère . Ce témoin s’allume au tableau de bord.Fonctionnement automatique(suivant véhicule)Tournez la bague jusqu'à l'apparition du symbole AUTO en face du repère : moteur tournant, les feux de croisement s'allument ou s'éteignent automatiquement en fonction de la luminosité extérieure, sans action et utilisation de la manette

En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de faire régler les feux, le temps du séjour, par un Représentant de la marque.ÉCLAIRAGES ET SIGNALISATIONS

122 - Faites connaissance avec votre véhiculeAssurez-vous toujours que :– le pare-brise n'est pas obscurci (saletés, boue, neige, condensation…) ;– le capteur de lumière n'est pas obstrué (par de la saleté, des objets, etc.). Feux de route : Moteur tournant et feux de croisement allumés, poussez la manette . Ce témoin s’allume au tableau de bord. Pour revenir en position feux de croisement, tirer la manette vers vous. Feu antibrouillard arrière Tournez l'anneau central de la manette jusqu'à l'apparition du symbole en face du repère , puis relâchez. Le fonctionnement dépend de la position sélectionnée en éclairage extérieur et un témoin s’allume alors au tableau de bord.Le témoin correspondant s'éteint sur le tableau de bord lors de l'extinction des feux de brouillard ou de l'éclairage extérieur.N’oubliez pas d’interrompre le fonctionnement de ce feu quand il n’y a plus nécessité pour ne pas gêner les autres usagers. Extinction des feux Tournez l’extrémité de la manette jusqu’à l’apparition du symbole en face du repère

Par temps de brouillard, de neige ou en cas de transport d’objet dépassant du toit, l’allumage automatique des feux n’est pas systématique.L’activation des feux de brouillard reste de la responsabilité du conducteur : les témoins au tableau de bord vous indiquent si les feux de brouillard sont allumés (témoin allumé) ou non (témoin éteint).Avant de prendre la route la nuit : vérifiez le bon fonctionnement de l’équipement électrique et réglez vos projecteurs (si vous n’êtes pas dans vos conditions de charge habituelles 🡺 263). De manière générale, veillez à ce que les feux ne soient pas occultés (saleté, boue, neige, objets transportés...). Réglage du faisceau de projecteur Réglage du faisceau de projecteur :ÉCLAIRAGES ET SIGNALISATIONS

Faites connaissance avec votre véhicule - 123 La commande

sert à régler la hauteur du faisceau des projecteurs en fonction de la charge. Tournez la commande

dans le sens inverse des aiguilles d’une montre pour abaisser les faisceaux et dans le sens des aiguilles d’une montre pour les lever. En cas de roulage à gauche avec un véhicule poste de conduite à gauche (ou vice versa), il est impératif de régler temporairement les feux, le temps du séjour.ÉCLAIRAGES ET SIGNALISATIONS

124 - Faites connaissance avec votre véhicule

Tableau d’exemples de positions de réglage Exemples de position de réglage de la commande

en fonction de la charge Véhicule de tourisme Véhicule utilitaire Conducteur seul 0 0 Conducteur avec passager à l'avant 1 - Tous les sièges occupés 1 - Conducteur avec passagers et bagages (ou chargement) atteignant la masse maximum autorisée en charge

Conducteur sans passagers et bagages (ou chargement) atteignant la masse maximum autorisée en charge

Selon la version. Le tableau ci-dessus donne quelques exemples. Dans tous les cas, réglez la commande

en fonction du véhicule, de manière à voir la route et à ne pas éblouir les autres véhicules.ÉCLAIRAGES ET SIGNALISATIONS

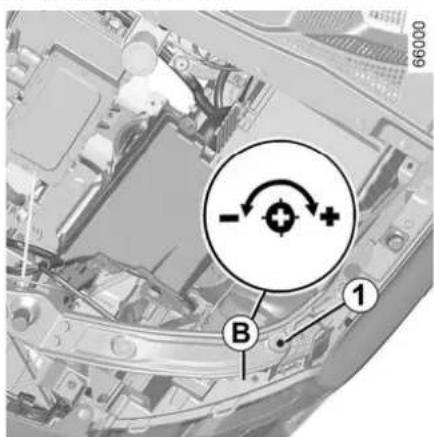

Faites connaissance avec votre véhicule - 125 Réglage temporaire Ouvrez le capot moteur et repérez le marquage

à proximité de l’un des projecteurs avant. Pour chaque projecteur, utilisez un tournevis pour tourner la vis

d’un quart de tour vers le symbole « ˗ » pour descendre les faisceaux. Revenez en position d’origine une fois le séjour terminé : tournez la vis

d'un quart de tour vers le symbole + pour lever les faisceaux.AVERTISSEURS SONORES ET LUMINEUX

126 - Faites connaissance avec votre véhicule

Avertisseur sonore Appuyez sur le coussin du volant

pour actionner l’avertisseur sonore. Appel de phares Tirer la manette

vers vous, puis la relâcher pour faire un appel de phare. Avertisseur sonore piéton Les véhicules électriques sont particulièrement silencieux. Ce système permet donc de prévenir les autres usagers, notamment les piétons et les cyclistes, de votre présence. Au démarrage du moteur, le système est activé automatiquement. Le son se déclenche lorsque la vitesse du véhicule est comprise entre 1 et 30 km/h environ. Système activé : – il se met en veille automatiquement si la vitesse est supérieure à 30 km/h environ ; – le système s’active automatiquement lorsque la vitesse est inférieure à 30 km/h environ. Feux de détresse Appuyez sur le contacteur

Ce dispositif actionne simultanément les quatre feux clignotants et les répétiteurs latéraux. Il n'est à utiliser qu'en cas de danger pour avertir les autres usagers de la route que vous êtes contraint à vous arrêter dans un endroit anormal voire interdit ou dans des conditions de conduite ou de circulation particulières. Feux indicateurs de direction Manœuvrez la manette

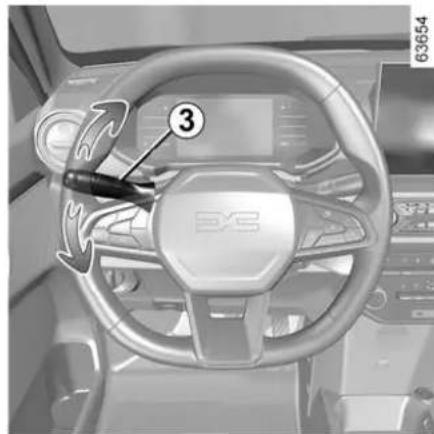

dans le plan du volant et dans le sens où vous allez tourner le volant. Lors de la conduite sur autoroute, le volant n'est généralement pas tourné suffisamment loin pour que la manette revienne automatiquement en position d'origine. Il existe une position intermédiaire dans laquelle la manette n'est pas maintenue pendantAVERTISSEURS SONORES ET LUMINEUX

Faites connaissance avec votre véhicule - 127 l'indication du changement de voie et où l'indicateur de direction clignote 3 fois dans la direction concernée. Si la manette ne revient pas automatiquement en place, il faut la relâcher manuellement pour qu'elle revienne sur sa position d'origine.ESSUIE-VITRE, LAVE-VITRE AVANT

128 - Faites connaissance avec votre véhicule

Essuie-vitre avant Contact mis, déplacer la manette

autour du volant (selon le véhicule) :

Fonction de désembuage en un passage.

Balayage intermittent (selon le véhicule) - Les essuie-vitres s'arrêtent pendant quelques secondes entre chaque balayage.

Balayage continu rapide. Lave-vitre avant Contact mis, tirer la manette

vers vous (selon le véhicule). Une action brève déclenche, en plus du lave-vitre, un aller-retour des essuie-vitres. Une action prolongée déclenche, en plus du lave-vitre, une série d'aller- retours des essuie-vitres jusqu'à ce que la manette

soit relâchée. Une fois la manette relâchée, les essuie- vitres effectueront trois balayages supplémentaires suivis d'un quatrième, quelques secondes plus tard. Si vous coupez le contact avant de désactiver l'essuie-vitre avant (position

), les balais s'arrêtent n'importe où sur le pare-brise. Après avoir remis le contact, placez simplement la manette

pour ramener les essuie-vitres avant en position d'arrêt. Lors des interventions sous le capot moteur, assurez-vous que la manette d'essuie-glaces est en position

(arrêt). Risque de blessures. Efficacité des balais d'essuie-vitres Surveillez l’état des balais. Leur durée de vie dépend de vous : – ils doivent rester propres : nettoyez les balais et le pare- brise régulièrement avec de l’eau savonneuse ; – ne les utilisez pas lorsque le pare-brise est sec ; – décollez-les du pare-brise lorsqu'ils n'ont pas fonctionné depuis longtemps. Dans tous les cas, changez-les dès que leur efficacité commence à diminuer : environ une fois par an 🡺 252 Précautions d'utilisation de l'essuie-vitre – Par temps de neige ou de gel, dégagez le pare-brise avant de mettre en route les essuie-vitres (risque d’échauffement du moteur d'essuie-vitre) ; – Vérifiez qu'aucun objet ne gêne la course des balais.ESSUIE-VITRE, LAVE-VITRE AVANT

Faites connaissance avec votre véhicule - 129 Essuie-lunette arrière Contact mis, tournez l’extrémité de la manette

jusqu’à amener le symbole en face du point de repère

Cas particulier Lors du passage de la marche arrière, l'essuie-vitre arrière se déclenche une fois lorsque les essuie-vitres avant sont activés ou ont été désactivés au cours des deux minutes précédentes 🡺 252 Lave-vitre arrière Contact mis, tournez l’extrémité de la manette

jusqu’à amener le symbole en face du point de repère

Lorsque la manette est relâchée, elle revient en position essuie-vitre arrière. Avant toute action sur le pare-brise (lavage du véhicule, dégivrage, nettoyage du pare- brise…) ramenez la manette 1 en position

(arrêt). Risque de blessures et/ou de détériorations. Ne vous servez pas du bras d’essuie-vitre pour ouvrir ou fermer la porte de coffre. Ne tentez pas de relever les balais d’essuie-vitre. Ils ne peuvent pas rester en position décollée du pare-brise. Pour remplacer balais,🡺 252 Avant d’utiliser l’essuie-vitre arrière, assurez-vous qu’aucun objet transporté ne gêne la course du balai. Par temps de gel, vérifier que le balai d'essuie-glace n'est pas bloqué par de la glace (risque de surchauffe du moteur). Surveillez l'état de ces balais. Ils sont à changer dès que leur efficacité diminue : Nettoyez régulièrement votre lunette arrière.DÉMARRAGE, ARRÊT DU MOTEUR

Position « Stop et blocage de direction » St Pour verrouiller, retirez la clé et tournez le volant jusqu’au verrouillage de la direction. Pour déverrouiller, manœuvrez légèrement clé et volant. Position « Accessoires » A Contact coupé, les accessoires éventuels (radio…) continuent de fonctionner. Position « Marche » M Le contact est mis : – le démarrage du moteur est possible. Position « Marche » D Amenez la clé en position D et relâchez-la. Ne coupez jamais le contact avant l'arrêt complet du véhicule, l’arrêt du moteur entraîne la suppression de l’assistance de direction et des dispositifs de sécurité passive tels que airbags, prétensionneurs. Arrêt moteur Moteur démarré, ramenez la clé en position « Stop »

. Le moteur est arrêté. Avant de démarrer le véhicule, procédez comme suit. – Mode de conduite en N ; – Appuyez sur la pédale de frein

– Amenez la clé en position D et relâchez-la ; – le témoin READY s'allume au tableau de bord. Particularité Suivant véhicule, les accessoires (radio...) s’arrêtent de fonctionner soit lors de la coupure moteur soit lors de la condamnation des portes. Problèmes de démarrage Pour éviter tout dommage, ne pas continuer à essayer de démarrer le moteur (en poussant ou en remorquant le véhicule) avant d'avoir identifié et corrigé la cause de la panne. Dans le cas contraire, ne tentez plus de démarrer le moteur et faites appel à un Représentant de la marque.DÉMARRAGE, ARRÊT DU MOTEUR

Conduite - 131 Le démarrage du véhicule ne peut s’effectuer que si le cordon de charge est débranché du véhicule. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. En effet, ceux-ci pourraient se mettre en danger ou mettre en danger d’autres personnes par exemple en démarrant le moteur, en actionnant des équipements comme les lève-vitres ou encore en verrouillant les portes. De plus, par temps chaud et/ou ensoleillé, sachez que la température intérieure de l'habitacle monte très rapidement.

Levier de sélection électronique

R : mode Marche arrière.N : neutre.D : mode automatique.B : marche avant avec freinage régénératif accru.L'afficheur au tableau de bord indique la position du levier de vitesses engagée

Fonctionnement Basculez le levier de sélection d'un ou deux crans vers l'avant ou vers l'arrière pour engager la position souhaitée (R, N, D ou B) puis relâchez le levier, il revient dans sa position stable.La position engagée apparaît sur l'afficheur au tableau de bord.Si certaines conditions empêchent le passage d'une position à l'autre, la position en cours clignote au tableau de bord.REMARQUE :Appuyez toujours sur la pédale de frein et sélectionnez le mode de conduite. Si le frein n'est pas serré, l'indicateur affiché sur le tableau de bord avertit d'appuyer sur la pédale de frein avant de sélectionner un mode (R/N/D/B).Pour engager le point mortVéhicule à l’arrêt et moteur tournant, pour sélectionner la position N, déplacez le levier de sélection d’un cran vers l’avant ou vers l’arrière selon le rapport engagé.Conduite en mode automatiqueVéhicule à l'arrêt et moteur tournant, déplacez le levier de sélection deux crans vers l'arrière pour engager la position

Si l’une des conditions n’est pas appliquée, clignote pendant environ 5 secondes et le message « Appuyer sur pédale de frein » s’affiche au tableau de bord pendant environ 15 secondes.Dans la majorité des conditions de circulation rencontrées, vous n’aurez plus à toucher à votre levier : lesCOMMANDE DE VITESSES

Conduite - 133 vitesses passeront « automatiquement », au bon moment, au régime convenable du moteur car l'automatisme tient compte de la charge de la voiture, du profil de la route et du style de conduite choisi. moteur tournant, véhicule roulant entre 0 et 8 km/h environ, position N ou R, il n’est pas nécessaire d’appuyer sur la pédale de frein pour engager la position D. Cela est utile lors des manœuvres parking nécessitant plusieurs marches avant puis marches arrière alternées. Conduite en mode B Ce mode permet de conduire avec un frein moteur régénératif plus important. En relâchant la pédale d'accélérateur, le véhicule utilise le freinage récupératif pour ralentir. Ainsi, le moteur électrique génère un courant électrique plus important qui permet de recharger la batterie de traction. En mode B, le freinage récupératif sera réduit si la batterie est froide ou complètement chargée. Le frein moteur ne peut en aucun cas se substituer à l’appui sur la pédale de frein. Pour passer la marche arrière Véhicule à l'arrêt et moteur tournant, déplacez le levier de sélection

deux crans vers l'avant pour engager la position R. Si la pédale de frein n’est pas appuyée, un signal sonore retentit, l’affichage de la position R clignote pendant environ 5 secondes sur la grille affichée sur le tableau de bord et un message « Appuyer sur pédale de frein » s’affiche environ 15 secondes. moteur tournant, véhicule roulant entre 0 et 8 km/h environ, position N ou D, il n’est pas nécessaire d’appuyer sur la pédale de frein pour engager la position R. Cela est utile lors des manœuvres parking nécessitant plusieurs marches avant puis marches arrière alternées. Stationnement du véhicule Lorsque le véhicule est à l’arrêt, arrêtez le moteur. La position neutre « N » est engagée en gardant le pied sur la pédale de frein. Assurez-vous que le frein à main est engagé et que le véhicule est immobilisé. Anomalies de fonctionnement En roulant : – si le message « WARNING: Check Gearbox » apparaît au tableau de bord, il indique une défaillance. Consultez au plus tôt un Représentant de la marque ; – si le message « WARNING: Gearbox Overheating » apparaît au tableau de bord, arrêtez-vous dès que possible pour laisser refroidir la boîte de vitesses et jusqu'à la disparition du message. La position N du sélecteur de vitesses ne bloque pas mécaniquement les roues motrices ; assurez-vous de la bonne immobilisation avant de quitter le véhicule.COMMANDE DE VITESSES

A l’ouverture de la porte, le message « Sélectionner NEUTRE N » s’affiche au tableau de bord si la commande de vitesse est dans une position autre que N et si le moteur n’est pas arrêté. En cas de choc sur le soubassement du véhicule lors d’une manœuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu), le circuit électrique ou la batterie de traction. Ne touchez pas les éléments du circuit ou d’éventuelles fuites ou liquides. Pour éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque. Risques de blessures graves ou de choc électrique pouvant entraîner la mort. Anomalies de fonctionnement En cas de panne moteur ou de panne électrique (défaillance batterie...), assurez-vous que le véhicule est bien immobilisé. En cas de choc sur le soubassement du véhicule lors d’une manœuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu), le circuit électrique ou la batterie de traction. Ne touchez pas les éléments du circuit ou d’éventuelles fuites ou liquides. Pour éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque. Risques de blessures graves ou de choc électrique pouvant entraîner la mort.FREIN À MAIN

Conduite - 135 Pour desserrer Tirez le levier

légèrement vers le haut, enfoncez le bouton

et ramenez le levier au plancher. Le témoin lumineux du tableau de bord s'éteint. Si vous roulez avec le frein à main mal desserré, le témoin lumineux rouge s’allume au tableau de bord accompagné du message Parking Brake ON si la vitesse est supérieure à 20 km/h. Pour serrer Tirez le levier

vers le haut et assurez-vous que le véhicule soit bien immobilisé. Le témoin lumineux s’allume au tableau de bord. Stationnement en pente En stationnement en pente, selon la pente et/ou la charge du véhicule, il peut être nécessaire d'ajouter au moins deux crans supplémentaires de serrage. Lorsque vous stationnez sur une pente, et qu'il y a de la boue, du sable, de la neige ou de la glace sur la route, le mouvement du véhicule peut être possible. Dirigez le volant de façon à ce que le véhicule repose sur un élément résistant (chaussée, etc.). Au cours du roulage, veillez à ce que le frein à main soit totalement desserré (témoin rouge éteint), risque de surchauffe, voire de détérioration. Assurez-vous que le frein à main est toujours serré lorsque le véhicule est en charge. En cas de choc sur le soubassement du véhicule lors d’une manœuvre (exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain) vous pouvez endommager le véhicule (exemple : déformation d’un essieu), le circuit électrique ou la batterie de traction. Ne touchez pas les éléments du circuit ou d’éventuelles fuites ou liquides. Pour éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque. Risques de blessures graves ou de choc électrique pouvant entraîner la mort.ENVIRONNEMENT

Votre véhicule a été conçu dans une optique de respect de l'environnement pendant toute sa durée de vie : durant la production, l'utilisation et en fin de vie. Fabrication La fabrication de votre véhicule s’effectue dans un site industriel appliquant des démarches de progrès sur la réduction des impacts environnementaux vis-à-vis des riverains et de la nature (réduction des consommations d’eau et d’énergie, des nuisances visuelles et sonores, des rejets atmosphériques et aqueux, tri et valorisation des déchets). Contribuez vous aussi au respect de l’environnement – Les pièces et les véhicules en fin de vie ne doivent pas être abandonnés dans la nature. Ils doivent obligatoirement être confiés à une filière légale qui respecte les normes environnementales. – Les pièces usées et remplacées lors de l’entretien courant de votre véhicule (batterie, piles…) doivent être déposées auprès de points de collecte dédiés. – Afin d’optimiser le recyclage de votre véhicule en fin de vie, vous pouvez contacter un Représentant de la marque ou consulter le site internet du constructeur pour être orienté vers les points de collecte garantissant le respect de l’environnement en conformité avec les lois locales. Recyclage Votre véhicule est recyclable à 85 % au moins et valorisable à 95 % au moins. Pour atteindre ces objectifs, de nombreuses pièces du véhicule ont été conçues de manière à permettre leur recyclage. Les architectures et les matières ont été particulièrement étudiées afin de : – faciliter le démontage de ces composants et leur retraitement dans des filières spécifiques ; – promouvoir une économie circulaire (réemploi, recyclage, valorisation, etc.) Ceci s’applique tout particulièrement aux batteries de véhicules électrifiés. Dans le but de préserver les ressources en matières premières, votre véhicule intègre de nombreuses pièces en matières plastiques recyclées ou en matières renouvelables.CONSEILS DE CONDUITE, ÉCO CONDUITE

Conduite - 137L’autonomie est homologuée conformément à une méthode standard et réglementaire. Identique pour tous les constructeurs, elle permet de comparer les véhicules entre eux.L’autonomie en usage réel dépend des conditions d’usage du véhicule, des équipements et du style de conduite du conducteur. Pour optimiser l’autonomie, se référer aux conseils ci-après.Suivant les versions, vous disposez de différentes fonctions pouvant vous aider à réduire votre consommation d’énergie :– au tableau de bord :– l’économètre ;– l’indicateur de style de conduite ;– l'indicateur d'accélération Eco.– sur l’écran multimédia :– des données liées à votre consommation d’énergie ;– un graphique de consommation d’énergie ;– des scores en fonction de votre style de conduite ;– des conseils d'Eco conduite ;– un mode de conduite ECO. Au tableau de bord A Suivant le véhicule, l'affichage des informations peut être organisé et personnalisé en fonction du style de personnalisation du tableau de bord sélectionné à partir de l'écran multimédia. Economètre (au tableau de bord)L’économètre vous permet de connaître en temps réel la récupération ou la consommation d’énergie.Zone d’utilisation « Récupération d’énergie » En roulage, lorsque vous levez le pied de la pédale d’accélérateur ou que vous appuyez sur la pédale de frein, pendant la décélération, le moteur génère du courant électrique qui est utilisé pour freiner le véhicule et recharger la batterie de tractionZone d'utilisation « Optimale » (suivant véhicule)Indique une consommation nulle.Zone d’utilisation « Consommation recommandée »

BCONSEILS DE CONDUITE, ÉCO CONDUITE

138 - ConduiteLa batterie de traction fournit l’énergie électrique nécessaire au moteur pour déplacer le véhicule.Zone d’utilisation « Consommation déconseillée » Indique une consommation importante d’énergie.La présence et l’affichage de ces informations dépendent de l’ambiance sélectionnée. Indicateur de style de conduite

Après activation, il vous informe en temps réel sur le style de conduite adopté. Vous êtes averti par l’indicateur

Plus l’indicateur affiche de pétales, plus votre conduite est souple et économique.Si vous suivez régulièrement cet indicateur, vous baissez la consommation d'énergie* du véhicule.Pour plus d’informations, reportez-vous à la notice multimédia.CONSEILS DE CONDUITE, ÉCO CONDUITE

Conduite - 139 Indicateur d’accélération Eco

Selon le véhicule, cela vous indique en temps réel si vous accélérez modérément ou fortement.Vous êtes averti par l’indicateur

Remarque : il n’est pas possible d’afficher simultanément l’indicateur de style de conduite et l’indicateur d’accélération

Sur l’écran multimédia 3 Bilan trajet Pour les véhicules qui en sont équipés, à la coupure du moteur, un « Bilan trajet » s’affiche sur l’écran multimédia . Ce bilan permet de consulter les informations relatives à votre dernier trajet :– votre consommation moyenne d’énergie ;– le nombre de kilomètres parcourus ;– une note globale tenant compte de l’accélération, de l’anticipation et de votre aptitude à gérer la vitesse ;– des conseils permettant de vous améliorer.Une note globale de 0 à 100 s’affiche vous permettant d’évaluer votre performance d’éco-conducteur.Plus la note est élevée, plus la consommation d'énergie est basse.Des éco-conseils vous sont donnés afin d’améliorer votre performance.Pour plus d’informations, reportez-vous à la notice multimédia. Fonction mode ECO La fonction ECO optimise l'autonomie du véhicule en limitant les performances du moteur et la vitesse maximale (limitée à environ 100 km/h). Elle agit sur certains éléments consommateurs du véhicule (direction assistée, etc.) et sur certaines actions de conduite (accélération, décélération, etc.).vert : l'accélération est modérée et correcte ; blanc : l’accélération est trop élevée ; gris : l’accélération est élevée.

Activer la fonction Appuyez sur le contacteur

s'affiche au tableau de bord et le témoin intégré au contacteur s’allume. En conduite, il est possible de quitter temporairement le mode ECO pour retrouver les performances du moteur. Pour cela, enfoncez franchement et à fond la pédale d'accélérateur. Le mode ECO se réactive dès que vous relâchez la pression sur la pédale d’accélérateur. Désactivation de la fonction Appuyez sur le contacteur

s'éteint au tableau de bord.AVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

Conduite - 141 Lorsque le véhicule en est équipé, ce système avertit de la perte de pression d’un ou plusieurs pneumatiques. Le système peut être identifié par une étiquette

apposée sur le véhicule. Principe de fonctionnement Ce système détecte une perte de pression dans un des pneumatiques en mesurant la vitesse des roues pendant la conduite. Le témoin

s’allume en permanence pour alerter le conducteur en cas de pression insuffisante (roue dégonflée, roue crevée, etc.). Cette fonction est une aide supplémentaire à la conduite. La fonction n'intervient pas à la place du conducteur. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Vérifiez la pression des pneumatiques, y compris la roue de secours, une fois par mois. Conditions de fonctionnement Le système doit être réinitialisé avec une pression de pneumatiques égale àAVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

celle indiquée sur l'étiquette de pression de gonflage des pneumatiques 🡺 224. Sinon, il risque de ne pas émettre un avertissement fiable en cas de perte de pression importante. La réinitialisation doit toujours être effectuée après avoir contrôlé la pression de gonflage à froid des quatre pneumatiques. Dans les situations suivantes, le système risque d'intervenir à retardement ou de ne pas fonctionner correctement. – Système non réinitialisé après un regonflage ou toute opération sur les roues ; – système mal réinitialisé : pression de gonflage différente des pressions recommandées ; – modification importante de la charge ou répartition de la charge sur un côté du véhicule ; – conduite sportive avec forte accélération ; – circulation sur chaussée enneigée ou glissante ; – circulation avec des chaines à neige ; – montage d’un seul pneu neuf ; – utilisation de pneumatiques non homologués par le réseau de la marque. La pression des pneus doit être vérifiée avant de commencer la procédure de réinitialisation. Le système n’émettra pas d’avertissement si la pression ne correspond pas à la pression recommandée. La perte soudaine de pression d’un pneumatique (éclatement d’un pneumatique...) ne peut pas être détectée immédiatement par le système. Procédure de réinitialisation des valeurs de référence de la pression des pneumatiques Elle doit s’effectuer : – après chaque regonflage ou réinitialisation de la pression des pneumatiques ; – après un changement de roue ; – après utilisation du kit de gonflage des pneumatiques ; – après une permutation des roues. Elle doit toujours se faire après vérification à froid des pressions de gonflage des 4 pneumatiques. Les pressions de gonflage doivent correspondre à l’usage courant du véhicule (à vide, en charge, conduite sur autoroute...). Respectez les pressions de gonflage (y compris la roue de secours). Vérifiez-les au moins une fois par mois et avant chaque grand voyage (reportez-vous à l’étiquette collée sur le chant de porte conducteur) 🡺 235. Véhicule non équipé d'un écran multimédia Contact mis, véhicule à l'arrêt ; – appuyez brièvement plusieurs fois sur le bouton

pour accéder à l’onglet « Véhicule » ; – appuyez brièvement sur le contacteur

pour atteindre laAVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

Conduite - 143 page « Appui long, init. pression des pneus » ; – appuyez longuement sur le contacteur

« OK » pour lancer la réinitialisation. Maintenez le contacteur

enfoncé jusqu’à ce que le message « Opération terminée » apparaisse. Vous pouvez alors rouler. Véhicules équipés d'un écran multimédia La procédure de réinitialisation doit être effectuée véhicule à l’arrêt et contact mis. Pour plus d’informations, reportez- vous à la notice multimédia.AVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

Tableau des messages Le tableau ci-dessous présente les messages possibles liés à la procédure de réinitialisation des pneumatiques. Etapes Messages Interprétations - Init. pression pneus à l’arrêt Le message s’affiche en roulant. Si vous souhaitez réinitialiser la pression des quatre pneus, arrêtez le véhicule. 1 Appui long, init. pression des pneus Pour réinitialiser la pression des quatre pneus, véhicule à l’arrêt, appuyez longuement sur le contacteur

« OK » pour lancer la réinitialisation jusqu’à ce que le message « Si pression OK [maintenir] » s’affiche. 2 Si pression OK [maintenir] Le message clignote, vous rappelant que la pression doit être ajustée aux valeurs recommandées sur l’étiquette de pression de gonflage des pneumatiques 🡺 224 avant de réinitialiser le système. Appuyez longuement sur le contacteur

« OK » pour confirmer la demande de réinitialisation jusqu’à ce que le message « Opération terminée » apparaisse. 3 Opération terminée La procédure de réinitialisation est achevée et réussie. Vous pouvez alors rouler.AVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

Conduite - 145 Réajustement de la pression des pneumatiques Les pressions des quatre pneumatiques doivent être ajustées à froid (reportez-vous à l’étiquette

située sur le chant de porte conducteur) 🡺 224. Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques à froid, il faut majorer les pressions préconisées de 0,2 à 0,3 bar (3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud. Après chaque regonflage ou réajustement de la pression des pneumatiques, lancez la réinitialisation de la valeur de référence de la pression des pneumatiques. Remplacement roues/pneus Utilisez uniquement des équipements agréés par le réseau de la marque. Sinon le système risque une activation tardive ou un mauvais fonctionnement 🡺 235. Après chaque changement de roue/ pneu, réajustez la pression des pneumatiques et lancez la réinitialisation de la valeur de référence de la pression des pneumatiques. Roue de secours Lorsque le véhicule en est équipé et qu’elle est montée sur le véhicule, réajustez la pression des pneumatiques et lancez la réinitialisation de la valeur de référence de la pression des pneumatiques. Aérosols répare-pneu et kit de gonflage Utilisez uniquement des équipements agréés par le réseau de la marque, sinon le système risque une activation tardive ou un mauvais fonctionnement. 🡺 230. Après utilisation du kit de gonflage des pneumatiques, réajustez la pression des pneumatiques et lancez la réinitialisation de la valeur de référence de la pression des pneumatiques. Anomalies de gonflage Le tableau en page suivante reprend les messages d’alerte au tableau de bord

lorsque le système détecte une éventuelle anomalie de gonflage.AVERTISSEUR DE PERTE DE PRESSION DES PNEUMATIQUES

Tableau des messages d’anomalie Les informations sur le tableau de bord signalent tout défaut potentiel de pression des pneus (par exemple, pneu dégonflé ou crevé). Témoins Messages Interprétations s’allume Gonfler pneus et init. Cela indique qu’un sous-gonflage ou une crevaison de pneu a été détecté(e). Contrôler et réajuster à froid la pression des quatre pneus et réinitialisez le système. clignote, puis s’allume fixe Vérifier pression pneus et init. Cela indique que la réinitialisation a échoué. Contrôler et réajuster la pression de gonflage avant de relancer la procédure de réinitialisation. clignote, puis s'allume fixe accompagné du témoin TPW à contrôler Ceci indique une défaillance du système. Consultez un représentant de la marque. clignote, puis s’allume fixe TPW non disponible Ceci indique que le véhicule a été équipé d’une roue de secours d’une taille différente aux quatre autres roues. Le système n’est pas disponible tant qu’une roue de taille identique aux autres roues n’a pas été installée et que la procédure de réinitialisation n’a pas été effectuée.DISPOSITIFS DE CORRECTION ET D'ASSISTANCE CONDUCTEUR

Conduite - 147 Votre véhicule est équipé : – ABS (antiblocage des roues) ; – contrôle dynamique de conduite ESC avec contrôle de sous-virage et système antipatinage ; – assistance au freinage actif d'urgence ; – aide au démarrage en côte. D’autres systèmes d’aides à la conduite sont décrits en pages suivantes. Ces fonctions sont des aides supplémentaires en cas de conduite critique pour permettre d'adapter le comportement du véhicule à la volonté de conduite. Cependant, elles ne peuvent pas remplacer le conducteur. Elles ne repoussent pas les limites du véhicule et ne doivent pas inciter à rouler plus vite. Elles ne peuvent donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres (le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite) ABS (système antiblocage des roues) Lors d'un freinage intensif, l'ABS évite le blocage des roues en optimisant la distance de freinage, et tout en conservant le contrôle du véhicule. Dans ces conditions, il est possible d'éviter un obstacle, même en cas de freinage. De plus, ce système permet d'optimiser les distances d'arrêt, notamment sur les sols peu adhérents (sol mouillé, etc.). L'activation de cette fonction est signalée par une secousse de la pédale de frein. L’ABS ne permet en aucun cas d’améliorer les performances « physiques » liées à l’adhérence pneus-sol. Les règles de prudence doivent donc être impérativement respectées (distances entre les véhicules…). En cas d'urgence, il est recommandé d'appliquer une pression ferme et continue sur la pédale de frein. Il n'est pas nécessaire d'agir par pressions successives (pompage). L’ABS modulera l’effort appliqué dans le système de freinage. Anomalies de fonctionnement – Si le témoin s’allume au tableau de bord pendant la conduite, le freinage est toujours assuré sans ABS ; – Si les témoins et s’affichent au tableau de bord, celaDISPOSITIFS DE CORRECTION ET D'ASSISTANCE CONDUCTEUR

indique une défaillance des dispositifs de freinage. Dans ce cas, l'ABS est aussi désactivé. Consultez un représentant de la marque. Contrôle dynamique de conduite ESC avec contrôle de sous-virage et système antipatinage Contrôle dynamique de conduite ESC (suivant véhicule) Ce système aide à conserver le contrôle du véhicule dans les situations « critiques » de conduite (évitement d’un obstacle, perte d’adhérence dans un virage…). Contrôle de sous-virage Ce système optimise l’action de l’ESC dans le cas d’un sous-virage prononcé (perte d’adhérence du train avant). Système antipatinage Ce système aide à limiter le patinage des roues motrices et à contrôler le véhicule dans les situations de démarrages, d’accélérations ou de décélérations. Désactivation de la fonction ESC Contact mis, véhicule arrêté ; Dans certaines situations (conduite sur sol très mou : neige, boue… ou conduite avec des roues chaînées), le système peut réduire la puissance moteur pour limiter le patinage. Si cet effet n’est pas souhaité, il est possible de désactiver la fonction : – appuyez sur le bouton

brièvement plusieurs fois pour atteindre le menu

– appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage du véhicule ». Appuyez sur le contacteur OK

– appuyez à plusieurs reprises sur la commande

jusqu’au menu « Antipatinage ». Appuyez sur le contacteur OK

– Appuyez sur le contacteur OK

pour désactiver la fonction ESC. Le message d'alerte « ESC OFF » et le témoin sont activés sur le tableau de bord pour vous en avertir. Si vous désactivez cette fonction, le système antipatinage ASR est également désactivé. Le contrôle dynamique de conduite ESC avec contrôle de sous-virage et système antipatinage apportant une sécurité supplémentaire, il est déconseillé de rouler avec la fonction inhibée. Nota : la fonction est automatiquement réactivée à la mise sous contact ou dès le dépassement d’une vitesse d’environ 50 km/h ; en dessous de 50 km/h, la fonction est désactivée. Principe de fonctionnement Un capteur au volant permet de connaître la trajectoire voulue par le conducteur. D'autres capteurs, répartis dans le véhicule, mesurent sa trajectoireDISPOSITIFS DE CORRECTION ET D'ASSISTANCE CONDUCTEUR

Conduite - 149 réelle. Le système compare les ordres du conducteur et la trajectoire du véhicule et corrige cette dernière si nécessaire en gérant le freinage de certaines roues et/ou la puissance moteur. Lorsque le système est activé, le témoin clignote au tableau de bord. Anomalies de fonctionnement Lorsque le système détecte une anomalie de fonctionnement, le message d'alerte et le témoin s’affichent sur le tableau de bord. Dans ce cas, le contrôle dynamique de conduite ESCavec contrôle de sous- virage et système antipatinage sont désactivés. Consultez un Représentant de la marque, si ces témoins restent affichés au tableau de bord après une coupure et une mise sous contact Assistance au freinage d'urgence C’est un système complémentaire à l’ABS qui aide à réduire les distances d’arrêt du véhicule. Principe de fonctionnement Le système détecte les situations de freinage d’urgence. Dans ce cas, le système de freinage développe instantanément sa puissance maximale et peut déclencher la régulation ABS. Le freinage ABS est maintenu tant que la pédale de frein n’est pas relâchée. Anomalies de fonctionnement Lorsque le système détecte une anomalie de fonctionnement, le message « WARNING: Check Braking System » s’affiche au tableau de bord accompagné du témoin . Consultez un représentant de la marque. Aide au démarrage en côte Ce dispositif vous assiste lors d’un démarrage en côte. Il empêche le véhicule de reculer ou d’avancer, en intervenant sur le serrage automatique des freins, lorsque le conducteur lève le pied de la pédale de frein pour actionner l’accélérateur. Fonctionnement du système Il fonctionne uniquement lorsque le sélecteur est dans une position autre que Neutre (autre que N) et que le véhicule est à l'arrêt complet (pédale de frein enfoncée). Le système retient le véhicule environ 2 secondes. Ensuite, les freins se desserrent progressivement (le véhicule roule en fonction de la pente). Le système d'aide au démarrage en côte ne peut totalement empêcher le véhicule de reculer dans tous les cas (très fortes déclivités, etc.). Le conducteur peut dans tous les cas actionner la pédale de frein et ainsi empêcher le véhicule de reculer ou d’avancer. L’aide au démarrage en côte ne doit pas être utilisée pour les arrêts prolongés : utilisez la pédale de frein. Cette fonction n'est pas conçue pour immobiliser le véhicule de manière permanente. Si nécessaire, utilisez la pédale de frein pour arrêter le véhicule. Le conducteur doit rester particulièrement vigilant sur les sols glissants ou peu adhérents et/ou en pente. Risques de blessures graves.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

My Safety La fonction « My Safety » permet de désactiver ou d’activer simultanément un ensemble de fonctions d’aide à la conduite.En fonction du véhicule, vous pouvez configurer la fonction « My Safety » à partir de l’écran multimédia ou du tableau de bord en sélectionnant les fonctions d’aide à la conduite à désactiver en tant que groupe. Fonctionnement Mode « All on »Selon le véhicule, ce mode regroupe les fonctions d'aide à la conduite suivantes :– alerte sonore de survitesse 🡺 169– prévention de sortie de voie 🡺 151– alerte vigilance conducteur 🡺 167.Lorsque le mode « All on » est activé : le témoin intégré au bouton s’allume et le message « My Safety ALL ON sélectionné » s’affiche sur le tableau de bord pour le confirmer. Les aides à la conduite disponibles dans ce mode sont activées.Mode « Perso »Vous pouvez utiliser ce mode pour désactiver ou réactiver certaines aides à la conduite qui sont disponibles en mode « All ON » préalablement configuré à l’aide du paramètre « My Safety Perso ».Une fois le contact mis, appuyez sur le bouton deux foisconsécutivement pour activer le mode « Perso ».Au premier appui, le message « Appuyez à nouveau pour My Safety Perso » s’affiche sur le tableau de bord. Au deuxième appui, le témoin intégré au bouton s’éteint. Le mode « Perso » est activé. Le message « My Safety Perso sélectionné » s’affiche sur le tableau de bord.Pour revenir au mode « All On », appuyez une fois sur le bouton . Le témoin intégré au bouton s’allume.Selon le véhicule et en fonction de la durée écoulée depuis le dernier arrêt moteur, le mode « All On » est réactivé :– lorsque le véhicule est déverrouillé ; – à l’ouverture d’une porte ; – lorsque le moteur est redémarré. configuration de My Safety Perso Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 151Les réglages « My Safety Perso » enregistrés pour le mode « Perso » sont enregistrés lors du dernier arrêt du moteur ou lors du verrouillage des portes. Configuration depuis l’écran multimédia

Reportez-vous aux instructions multimédia pour en savoir plus sur l'accès aux paramètres. Configuration depuis l’ordinateur de bord Véhicule à l’arrêt :– appuyez à plusieurs reprises sur le contacteur pour accéder au menu – appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

– appuyez à plusieurs reprises sur la commande

jusqu'au menu « My Safety Perso ». Appuyez sur le contacteur OK

– sélectionnez les aides à la conduite à ajouter ou supprimer du mode « Perso » en agissant par appuis successifs sur la commande

Appuyez sur le contacteur OK pour ajouter ou supprimer des aides à la conduite. Prévention de sortie de voie En utilisant les informations de la caméra , la fonction déclenche une action corrective sur le système de direction du véhicule en cas de franchissement d’une ligne continue ou pointillée ou à l’approche du bord de la route (séparateur, barrière, chaussée, remblai, etc.) sans activation des feux indicateurs de direction.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

152 - ConduiteSelon le réglage, en cas de franchissement d’une ligne pointillée sans activation des indicateurs de direction, la fonction :– avertit le conducteur sans qu’il y ait de correction sur le système de direction ; – déclenche une action corrective sur le système de direction.À tout moment, vous pouvez reprendre le contrôle en actionnant le volant. Emplacement de la caméra

Veillez à ce que le pare-brise ne soit pas obscurci (par de la saleté, boue, neige, condensation, etc.).Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule. Activation/désactivation Selon le véhicule et en fonction de la durée écoulée depuis le dernier arrêt moteur, la fonction se réactive :– au déverrouillage du véhicule ; – à l'ouverture d'une porte ; – au redémarrage du moteur.Activation, désactivation à l’aide du contacteur – Pour désactiver la fonction, si elle a été désactivée à partir du mode « Perso » de la fonction « My Safety » 🡺 150, appuyez deux fois sur le contacteur . Le témoin s’affiche en jaune au tableau de bord.– Pour réactiver la fonction, appuyez une fois sur le contacteur

Le témoin s'affiche en gris au tableau de bord.Véhicule équipé d’un écran multimédia

4FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 153 Pour plus d’informations, reportez- vous à la notice multimédia. Véhicule non équipé d'un écran multimédia Véhicule à l’arrêt : – appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

– appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

– appuyez à plusieurs reprises sur la commande

jusqu'au menu « MY SAFETY PERSO » ou, selon véhicule, le menu « DRIVING ASSIST ». Appuyez sur le contacteur

– appuyez à plusieurs reprises sur la commande

jusqu'au menu « Maintien de voie ». – appuyez de nouveau sur le contacteur OK

pour activer ou désactiver la fonction : – fonction activée ; – fonction désactivée. Lorsque la fonction est désactivée, le témoin s’allume en jaune au tableau de bord. Fonctionnement Quand la fonction est activée, le témoin et les indicateurs de ligne gauche et droite

s’affichent en gris au tableau de bord.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

La fonction est prête à fonctionner lorsque : La fonction intervient si le véhicule : – s’approche d’un bord de route sans activation des indicateurs de direction ; – franchit une ligne continue sans activation des indicateurs de direction ; – franchit une ligne discontinue sans activation des indicateurs de direction, si le réglage « Intervention en cas de ligne discontinue » est sélectionné. Dans ces cas : – la fonction déclenche une action sur le système de direction du véhicule pour corriger sa trajectoire ;

– Le témoin s’affiche en jaune et l’indicateur

de la ligne franchie devient jaune au tableau de bord. Si l’action corrective sur le système de direction n’est pas suffisante, le témoin s’affiche en rouge et l’indicateur

du côté de la ligne franchie passe en rouge au tableau de bord. Ceci s’accompagne d’une vibration sur le volant. Si le réglage « Intervention en cas de ligne discontinue » n’est pas sélectionné, si le véhicule franchit une ligne discontinue sans activation des clignotants et s’il n’y a pas de bord de route suffisamment proche de la ligne. Dans ce cas, la fonction avertit le conducteur : – par une vibration dans le volant ;

– Le témoin s’affiche en rouge et l’indicateur

du côté de la ligne franchie passe en rouge au tableau de bord. Nota : en courbe, la fonction autorise à couper légèrement un virage. Cas particulier Alerte « Garder le contrôle » – Si le système est en action et ne détecte plus d’activité du conducteur sur le volant, le message « Garder le contrôle » apparaît au tableau de bord accompagné d’un signal sonore et le témoin jaune s’allume jusqu’à ce que le conducteur ait pris le contrôle du véhicule. – Si le système est en action depuis trop longtemps, le message « Garder le contrôle » apparaît au tableau de bord accompagné d’un signal sonore, du témoin jaune et du clignotement de l'indicateur

du côté de la ligne concernée, jusqu’à ce que le conducteur ait pris le contrôle du véhicule. Vous pouvez interrompre la correction de trajectoire à tout moment en actionnant le volant. Réglages Véhicule équipé d'un écran multimédia

la vitesse du véhicule est comprise entre 65 km/h et 170 km/h ;

le témoin et les indicateurs de ligne gauche ou droite

apparaissent en blanc au tableau de bord.

Conduite - 155 Pour accéder aux réglages de la fonction d’écran multimédia

reportez-vous à la notice multimédia : – « Intervention en cas de ligne discontinue » : utilisez ce paramètre pour sélectionner la réponse de la fonction si le véhicule franchit une ligne discontinue sans activation de l'un des indicateurs de direction : – réglage sélectionné : la fonction peut déclencher une action sur le système de direction du véhicule pour corriger sa trajectoire ; – réglage non sélectionné : la fonction peut avertir le conducteur au moyen d’une vibration au volant sans corriger la trajectoire du véhicule. – « Vibration » : permet de régler les vibrations du volant pour la fonction « Prévention de sortie de voie » ; – « Anticipation de sortie de voie » : ajustez le niveau de sensibilité de détection de ligne. Pour cela, sélectionnez : – « Tard » : ligne détectée au franchissement ; – « Standard » : ligne détectée en approche ; – « Tôt » : ligne détectée à proximité. Pour plus d’informations, reportez- vous à la notice multimédia. Véhicule non équipé d'un écran multimédia Véhicule à l’arrêt : – « Correction en cas de ligne discontinue » : utilisez ce paramètre pour sélectionner la réponse de la fonction si le véhicule franchit une appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour atteindre le menu « AIDE A LA CONDUITE ». Appuyez sur le contacteur OK

faites défiler plusieurs fois en appuyant sur la commande

pour atteindre le menu

« Vibration de sortie de voie » ;

« Sensibilité de maintien de voie » ;

Menu « Correction en cas de ligne discontinue ».

Appuyez sur le contacteur OK

faites défiler plusieurs fois en appuyant sur la commande

pour ajuster le réglage. Appuyez sur le contacteur OK

ligne discontinue sans activation de l'un des indicateurs de direction : – réglage sélectionné : la fonction peut déclencher une action sur le système de direction du véhicule pour corriger sa trajectoire ; – réglage non sélectionné : la fonction peut avertir le conducteur au moyen d’une vibration au volant sans corriger la trajectoire du véhicule. – « Vibration de sortie de voie » : permet de régler les vibrations du volant pour la fonction « Prévention de sortie de voie » ; – « Sensibilité de maintien de voie : » réglez le niveau de sensibilité de la détection des lignes. Pour cela, sélectionnez : – « Tard » : ligne détectée au franchissement ; – « Standard » : ligne détectée en approche ; – « Tôt » : ligne détectée à proximité. Indisponibilité temporaire / inhibition de la fonction Le système est temporairement indisponible ou désactivé dans les cas suivants : – franchissement très rapide de ligne ; – roulage en continu sur une ligne ; – quatre secondes environ après le changement de voie ; – virages serrés ; – visibilité réduite ; – l’un des clignotants est activé ; – activation des feux de détresse ; – la marche arrière est engagée ; – forte accélération ; – changement de largeur de la voie ; – déclenchement de l’antiblocage des roues ; – déclenchement du contrôle dynamique de conduite ESC ; – déclenchement du système de freinage d’urgence actif. Lorsque la fonction n’est pas disponible, le témoin et les indicateurs de correction de voie gauche/droite

s’affichent en gris au tableau de bord. La vue de la caméra est obstruée ou bloquée. Désactivation automatique La fonction est automatiquement désactivée lorsque : – Le contrôle dynamique de conduite ESC est désactivé ou présente un dysfonctionnement ; – Le système de freinage antiblocage présente un dysfonctionnement ; – Un attelage de remorque est raccordé électriquement à la prise d’attelage de remorque ; – le témoin est allumé. Lorsque la fonction est désactivée, le témoin s’allume en jaune au tableau de bord. Anomalies de fonctionnement Lorsque le système détecte un défaut de fonctionnement : – le témoin s’affiche en jaune au tableau de bord ; Dans certains cas, il est accompagné du message suivant : – le message « Aide à la conduite non disponible » ;

– le message « Aide à la conduite à contrôler » ;

– le message « Caméra avant à contrôler » ; Consultez un représentant de la marque.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 157 Avertissements Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule. Interventions/réparations du système – En cas d'impact, l'alignement de la caméra peut être modifié et son fonctionnement peut être affecté. Désactivez la fonction et consultez un Représentant de la marque. – Toute intervention dans la zone où se trouve la caméra (réparations, remplacements, modifications de pare-brise, etc.) doit être effectuée par un professionnel qualifié. Seul un Représentant de la marque est habilité à intervenir sur le système. Cas de perturbations du système Certaines conditions peuvent perturber ou dégrader le fonctionnement du système, notamment : – un pare-brise obscurci (par de la saleté, de la glace, de la neige, de la condensation, etc.) ; – un environnement complexe (tunnel, etc.) ; – de mauvaises conditions climatiques (neige, pluie, grêle, verglas, etc.) ; – une mauvaise visibilité (nuit, brouillard, etc.) ; – les marquages routiers sont irréguliers ou difficiles à distinguer (par exemple partiellement effacés, espacement excessif, chaussée déformée) ; – un éblouissement (soleil éblouissant, phares des véhicules circulant en sens inverse, etc.) ; – une route étroite, sinueuse ou ondulée (virages serrés, etc.) ; – une conduite rapprochée derrière un véhicule circulant dans la même voie. Dans ce cas, la fonction « Prévention de sortie de voie » peut se déclencher à tort ou bien ne pas se déclencher. Risque de correction indésirable, incorrecte ou d’absence de correction de trajectoire. Désactivation de la fonction Vous devez désactiver la fonction si : – la zone de la caméra a été endommagée (côté pare-brise ou côté rétroviseur intérieur) ; – la route est glissante (neige, verglas, aquaplanage, gravillons, etc.) ; – une mauvaise visibilité (nuit, brouillard, etc.) ;FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

– le pare-brise est fissuré ou déformé (ne procédez pas à une réparation de pare-brise dans cette zone ; faites-le remplacer par un Représentant de la marque) ; – le véhicule tracte une remorque ou une caravane ; – le véhicule s’engage dans une zone avec plusieurs marquages en surface (une zone avec des travaux routiers, etc.).FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 159 Freinage actif d’urgence Le système utilise les informations de la caméra pour déterminer la distance par rapport à votre véhicule :– du véhicule qui le précède dans la même voie ; – de tout véhicule venant en sens inverse dans le cadre d’une manœuvre de changement de direction ; – des véhicules qui traversent perpendiculairement ; – des véhicules à l’arrêt ; – des piétons et cyclistes à proximité.Le système avertit le conducteur en cas de risque de collision frontale pour permettre des manœuvres d'urgence appropriées (appui sur la pédale de frein et/ou manœuvre du volant).Selon la réactivité du conducteur, le système peut aider au freinage afin de limiter les dommages ou d'éviter une collision.Le système est sinon inactif et ne déclenche pas d’alerte.Cette fonction est une aide supplémentaire à la conduite.Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule.Ce système peut appliquer un freinage maximum au véhicule,jusqu'à l'arrêt complet si nécessaire.Pour des raisons de sécurité, portez toujours votre ceinture de sécurité lorsque vous circulez à bord de votre véhicule et assurez-vous qu'il est chargé de manière à ce qu'aucun objet ne puisse être projeté en avant et venir heurter les occupants. Emplacement de la caméra

Veillez à ce que le pare-brise ne soit pas obscurci (par de la saleté, boue, neige, condensation, etc.). Fonctionnement En roulage, lorsqu’il y a un risque de collision, le système :– vous alerte d’un risque de collision : le message « Detected obstacle » apparaît au tableau de bord accompagné d’un signal sonore.Nota : si le conducteur appuie sur la pédale de frein et que le système détecte toujours un risque de collision, la force de freinage peut êtreFONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

accentuée si elle n’est pas suffisante pour éviter la collision. – peut déclencher le freinage : si le conducteur ne réagit pas suite à l’alerte et que la collision devient imminente, le témoin rouge s'allume et le message « Brake » s’affiche au tableau de bord accompagné d’un signal sonore. Remarque : – si le conducteur agit sur les commandes du véhicule (volant, pédales...), le système peut retarder son intervention ou ne pas s’activer. – si le freinage actif d'urgence a provoqué l'arrêt du véhicule, le véhicule est maintenu à l'arrêt pendant un court délai. Au-delà de ce délai, le maintien du véhicule à l'arrêt doit être réalisé par le conducteur en maintenant son pied sur la pédale de frein ; – une fois que le système a activé le freinage, le message « Advanced Safety triggered » s’affiche. En cas de manœuvre d’urgence, vous pouvez interrompre le freinage à tout moment en : – appuyant sur la pédale d'accélérateur ;

– tournant le volant de direction pour éviter une collision. Particularités des alertes Selon la vitesse, l'alerte et le freinage peuvent être activés simultanément. Détection de véhicule Détection des véhicules circulant sur la même voie Le risque de collision avec le véhicule qui vous précède dans la même voie est détecté par le système lorsque : – votre véhicule roule à une vitesse comprise entre environ 8 km/h et 130 km/h. Détection de véhicules venant en sens inverse dans le cadre d’une manœuvre de changement de direction Lorsque vous souhaitez changer de direction (par ex.

), les véhicules venant en sens inverse sont détectés par le système lorsque : – votre véhicule roule à une vitesse comprise entre environ 8 km/h et 20 km/h ; – vous avez activé l’indicateur de direction. Détection des véhicules qui traversent la voie perpendiculairement Les véhicules qui traversent la voie perpendiculairement sont détectés par le système lorsque :FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 161 – votre véhicule roule à une vitesse comprise entre environ 20 km/h et 60 km/h. Détection des véhicules arrêtés dans la voie Les véhicules à l’arrêt sont détectés par le système lorsque : – votre véhicule roule à une vitesse comprise entre environ 8 km/h et 80 km/h. Détection des piétons et cyclistes Détection des piétons et des cyclistes dans la même voie Le système détecte les piétons et les cyclistes dans les cas suivants : – votre véhicule roule à une vitesse comprise entre environ 8 km/h et 85 km/h. Détection des piétons et des cyclistes lors d’un changement de direction Le système détecte les piétons et les cyclistes dans les cas suivants : – votre véhicule roule à une vitesse comprise entre environ 8 km/h et 20 km/h. Activation/désactivation Selon le véhicule et en fonction de la durée écoulée depuis le dernier arrêt moteur, la fonction est réactivée : – lorsque le véhicule est déverrouillé ;

– à l’ouverture d’une porte ;

– lorsque le moteur est redémarré. Activation, désactivation du système depuis l’écran multimédia

Pour activer ou désactiver la fonction, reportez-vous aux instructions multimédia. Sélectionnez « ON » ou « OFF ». Activation, désactivation du système depuis l’ordinateur de bordFONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Véhicule à l’arrêt : Lors de la désactivation du système, le témoin s’allume en jaune au tableau de bord. Lorsque le système est activé, le témoin disparaît. Réglages Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. Réglage des paramètres depuis l’écran multimédia

Véhicule à l’arrêt, pour accéder aux réglages de la fonction depuis l’écran multimédia

, reportez-vous à la notice multimédia : – « Anticipation alerte » : réglez le niveau de sensibilité. Pour cela, sélectionnez : – « Tard » – « Standard » – « Tôt » Pour plus d’informations, reportez- vous à la notice multimédia. Réglage des paramètres depuis l’ordinateur de bord

appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour atteindre le menu « AIDE A LA CONDUITE ». Appuyez sur le contacteur OK

faites défiler plusieurs fois en appuyant sur la commande

pour accéder au menu « Freinage actif » ;

appuyez de nouveau sur le contacteur

OK pour activer ou désactiver la fonction :

fonction désactivée.

–FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 163 Véhicule à l’arrêt : Temporairement indisponible Si le système détecte une défaillance temporaire, le témoin s’allume en jaune au tableau de bord. Les causes possibles sont : – le système est temporairement aveuglé (éblouissement par le soleil, des feux de croisement, des intempéries, etc.). Le système sera de nouveau opérationnel lorsque les conditions de visibilité seront meilleures ; – le système est momentanément perturbé (par exemple : le pare-brise est obstrué par de la saleté, de la boue, de la neige, de la condensation, etc.). Dans ce cas, garez le véhicule et coupez le moteur. Nettoyez le pare- brise. Au prochain démarrage du moteur, après 5 ou 10 minutes de conduite, le témoin et le message disparaissent. Si ce n'est pas le cas, cela pourrait être dû à une autre cause ; consultez un Représentant de la marque. Anomalies de fonctionnement Lorsque la fonction détecte une anomalie de fonctionnement, le témoin s’allume en jaune au tableau de bord. Consultez un représentant de la marque. appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour atteindre le menu « AIDE A LA CONDUITE ». Appuyez sur le contacteur OK

faites défiler plusieurs fois en appuyant sur la commande

pour accéder au menu « Sensibilité freinage actif ». Appuyez sur le contacteur OK

faites défiler plusieurs fois en appuyant sur la commande

pour ajuster le réglage. Appuyez sur le contacteur OK

Avertissements Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule. Le déclenchement de cette fonction peut être tardif ou empêché lorsque le système détecte des signes clairs de contrôle du véhicule par le conducteur (actions sur le volant de direction, les pédales, etc.). Le système ne peut pas être activé lorsque : – le contrôle dynamique de conduite (ESC) s’est déclenché. Interventions/réparations du système – En cas d'impact, l'alignement de la caméra peut être modifié et son fonctionnement peut être affecté. Désactivez la fonction et consultez un Représentant de la marque. – Toute intervention dans la zone où se trouve la caméra (réparations, remplacements, modifications de pare-brise, etc.) doit être effectuée par un professionnel qualifié. Seul un Représentant de la marque est habilité à intervenir sur le système.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 165 Cas de perturbation du système Certaines conditions peuvent perturber ou dégrader le fonctionnement du système, notamment : – de mauvaises conditions climatiques (neige, pluie, grêle, verglas, etc.) ; – une mauvaise visibilité (nuit, brouillard, etc.) ; – un contraste insuffisant entre l’objet (véhicule, piéton, etc.) et la zone environnante (par ex. un piéton vêtu de blanc situé dans une zone enneigée, etc.) ; – un éblouissement (soleil éblouissant, phares des véhicules circulant en sens inverse, etc.) ; – un pare-brise obscurci (par de la saleté, de la glace, de la neige, de la condensation, etc.) ;

Dans ces conditions, le système risque soit de ne pas réagir, soit d’alerter ou de freiner intempestivement. Limitation du fonctionnement du système – A chaque démarrage du véhicule, le système procède à un étalonnage en fonction de l'environnement du véhicule et peut rester inactif pendant un certain temps, entre environ deux et cinq minutes ; – un véhicule circulant en sens inverse ne déclenche aucune alerte ni aucune action sur le fonctionnement du système si les conditions du paragraphe « Détection de véhicules venant en sens inverse dans le cadre d’une manœuvre de changement de direction » ne sont pas remplies ; – La zone de la caméra-radar doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système ; – le système peut ne pas réagir aussi efficacement à des véhicules de petit gabarit, tels que des motos, que face à d'autres véhicules ; – le système peut ne pas fonctionner correctement lorsque la chaussée est glissante (pluie, neige, verglas, etc.). ; – pour fonctionner correctement, le système a besoin d’identifier l’obstacle dans son intégralité. Ainsi, le système ne peut pas détecter : – les piétons /cyclistes dans l'obscurité ou dans des conditions de faible éclairage ; – les piétons / cyclistes partiellement visibles ; – les piétons de taille inférieure à environ 80 cm ; – les piétons qui portent des objets volumineux ;

Dans ces conditions, le système risque soit de ne pas réagir, soit d’alerter ou de freiner intempestivement. Désactivation de la fonction Vous devez désactiver la fonction si : – la zone de la caméra a été endommagée (par exemple à l’intérieur ou à l’extérieur du pare-brise) ; – le véhicule est remorqué (dépannage) ; – le pare-brise est fissuré ou déformé (ne procédez pas à une réparation de pare-brise dans cette zone ; faites-le remplacer par un Représentant de la marque) ; – vous ne circulez pas sur une route goudronnée. En cas de comportement anormal du système, désactivez-le et consultez un Représentant de la marque. Interruption de la fonction Vous pouvez interrompre la fonction de freinage actif automatique à tout moment en appuyant sur la pédale d'accélérateur ou en tournant le volant dans une manœuvre d'évitement de collision.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 167 Avertissement de vigilance du conducteur L’avertissement de vigilance du conducteur est une fonction qui permet d’analyser le comportement du conducteur (style de conduite, direction du véhicule, etc.) et de l’alerter en cas de risque d’endormissement.Il tient compte d'indicateurs tels que :– les mouvements du volant ;– les actions du conducteur sur d’autres systèmes (clignotants, pédale de frein, etc.).Cette fonction est une aide supplémentaire à la conduite en cas de risque de fatigue. La fonction ne prend pas le contrôle du véhicule. La fonction ne peut en aucun cas se substituer à la responsabilité du conducteur pendant la conduite.Le conducteur doit toujours adapter sa conduite en fonction de sa vigilance, quelles que soient les indications du système. Fonctionnement La fonction est prête à alerter si :– quelques minutes se sont écoulées depuis la dernière fois que le véhicule s’est arrêté ;– la vitesse du véhicule est supérieure à environ 70 km/h.En cas de risque de fatigue ou baisse d’attention, le message « Alerte vigilance Faire une pause » s’affiche au tableau de bord, accompagné d’un signal sonore.Appuyez sur le contacteur OK pour effacer l’avertissement. Il est conseillé de s’arrêter le plus rapidement possible pour faire une pause.Après avoir supprimé le message, le système poursuit la surveillance de la vigilance et émet un nouvel avertissement si nécessaire.L’avertissement de vigilance du conducteur surveille en permanence l’attention du conducteur et peut émettre plusieurs avertissements par trajet.Le système se réinitialise à chaque démarrage du moteur.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Activation/désactivation Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. Selon le véhicule et en fonction de la durée écoulée depuis le dernier arrêt moteur, les alertes sont réactivées : – lorsque le véhicule est déverrouillé ;

– à l’ouverture d’une porte ;

– lorsque le moteur est démarré. Lorsque les alertes sont désactivées, le système continue d’évaluer l’état de fatigue du conducteur. Activation, désactivation des alertes à l’aide du contacteur

Les alertes peuvent être désactivées ou activées à l’aide du mode « Perso » de la fonction « My Safety » 🡺 150. Si les alertes ont déjà été désactivées à l’aide du mode « Perso » : – pour désactiver les alertes, appuyez deux fois sur le bouton

. Le témoin intégré au bouton

s’éteint. – Pour réactiver les alertes, appuyez une fois sur le bouton

. Le témoin intégré au bouton

s’allume. Activation et désactivation des alertes depuis l’écran multimédia

Pour activer ou désactiver les alertes, reportez-vous aux instructions multimédia. Sélectionnez « ON » ou « OFF ». Activation, désactivation des alertes depuis l’ordinateur de bord

5FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 169Véhicule à l’arrêt : Limitation du fonctionnement du système Certaines conditions peuvent perturber ou endommager le fonctionnement du système, notamment :– certains styles de conduite (conduite incorrecte, etc.) ;– conduite sur une route en mauvais état ;– fort vent latéral ;– l’horloge est mal configurée (en fonction du véhicule) ;– routes sinueuses ;– traction d'une remorque. Anomalies de fonctionnement Si le système détecte un défaut, le message « Suivi vigilance à contrôler » accompagné du témoin s’affichent au tableau de bord.Faites contrôler le système par un représentant de la marque. Détection de panneaux de signalisation Le système affiche les limitations de vitesse sur le tableau de bord en fonction des panneaux de signalisation détectés sur le bord de la route.Il utilise principalement les informations provenant de la caméra fixée sur le pare-brise derrière le rétroviseur.Selon les pays, le système utilise également les informations d’un abonnement cartographique pour interpréter certains panneaux (entrée d'agglomération, etc.).L’affichage du panneau au tableau de bord change lorsqu’un panneau de appuyez à plusieurs reprises sur le contacteur pour accéder au menu

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour atteindre le menu « AIDE A LA CONDUITE ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Alerte de vigilance ». appuyez de nouveau sur le contacteur OK pour activer ou désactiver les alertes : alerte activée ; alerte désactivée.

–FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

170 - Conduitesignalisation est détecté par le système.Lorsque le limiteur ou le régulateur de vitesse est activé, il vous est possible d’adapter la consigne de limitation à la vitesse affichée au tableau de bord (🡺 175 et 🡺 178). En cas de dépassement de la limite de vitesse détectée, l’affichage du panneau est modifié pour vous en informer. Emplacement de la caméra

Veillez à ce que le pare-brise ne soit pas obscurci (par de la saleté, boue, neige, condensation, etc.). Particularités Pour les véhicules avec abonnement cartographique :– lorsque le véhicule circule dans un pays où les unités de vitesse sont différentes de celles du véhicule, le système affiche le panneau de limitation de vitesse dans l’unité du pays ainsi que la conversion de la vitesse limitée dans l’unité du tableau de bord du véhicule ;– pour les pays réduisant la vitesse par temps de pluie sur certains types de route, le système peut modifier la limite de vitesse détectée après plusieurs secondes d’activation du pare-brise.Pour les véhicules sans abonnement cartographique :lorsque le véhicule circule dans un pays où les unités de vitesse sont différentes de celles du véhicule, vous pouvez sélectionner manuellement l’unité de vitesse indiquée au tableau de bord (par exemple, changer l’unité des miles en kilomètres) afin d’afficher des informations précises 🡺 106.Nota : le système ne prend pas en compte les limitations exceptionnelles comme par exemple les jours de pic de pollution. Fonctionnement Témoins lumineuxLa fonction affiche les indicateurs suivants : Panneaux de signalisation routière de limitation de vitesse et de signalisation routière de limitation de vitesse additionnels (vitesse sur bretelle de sortie avec flèche, vitesse avec présence d’une caravane, vitesse avec panonceau étendu...) Panneaux de signalisation routière additionnels (début d’interdiction de dépasser).En cas de dépassement de la vitesse limitée, un cercle rouge clignote autour du panneau (indicateur ) pendant quelques secondes pour vous en avertir.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Conduite - 171 Il reste allumé fixe au tableau de bord tant que le véhicule dépasse la vitesse limitée. Abonnement cartographique La détection de panneaux de signalisation routière est liée à un abonnement cartographique. Nota : en l'absence de carte pour un pays, un message apparaîtra sur l'écran multimédia pour vous en informer et pour vous permettre de télécharger l'information cartographique relative à ce pays. Pour la gestion de l'abonnement, reportez-vous à la notice multimédia. En l'absence d'abonnement, le système se limitera à la prise en compte des panneaux de limitation de vitesse au moment de leur détection par la caméra. Le système ne prendra plus en compte les informations en lien avec la cartographie. La disponibilité des limitations de vitesse pourra en être impactée. Activation/désactivation Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. En fonction de la durée écoulée depuis le dernier arrêt moteur, les alertes sont réactivées : – lorsque le véhicule est déverrouillé ;

– à l’ouverture d’une porte ;

– lorsque le moteur est redémarré. Activation, désactivation des alertes sonores de survitesse à l’aide du contacteur

Les alertes sonores peuvent être désactivées ou activées à l’aide du mode « Perso » de la fonction « My Safety » 🡺 150. Si les alertes sonores ont déjà été désactivées à l’aide du mode « Perso » : – pour désactiver les alertes, appuyez deux fois sur le bouton

. Le témoin intégré au bouton

s’éteint. – pour réactiver les alertes, appuyez une fois sur le bouton

. Le témoin intégré au bouton

s’allume. Activation, désactivation des alertes sonores de survitesse depuis l’écran multimédia

Pour activer ou désactiver l'alerte sonore, reportez-vous aux instructions multimédia. Sélectionnez « ON » ou « OFF ». Activation, désactivation de l'alerte sonore de survitesse depuis l’ordinateur de bord Véhicule à l’arrêt : Variation de la vitesse limite ou de la vitesse de régulation Pour adapter le point de consigne du limiteur de vitesse et du régulateur de vitesse à la limite de vitesse détectée, appuyez sur le contacteur

Indisponibilité temporaire Si le système est indisponible pour des raisons liées à la caméra ou aux appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour atteindre le menu « AIDE A LA CONDUITE ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

pour atteindre le menu « Alerte de vitesse ».

appuyez de nouveau sur le contacteur OK

pour activer ou désactiver l'alerte sonore.

Conduite - 173 données de la carte, le symbole jaune s'affiche au tableau de bord. Si le problème persiste, consultez un Représentant de la marque. Le système peut ne pas détecter la limitation de vitesse si : – le pare-brise n’est pas propre ; – la caméra est éblouie par le soleil ; – la visibilité est insuffisante (brouillard, etc.) ; – les panneaux sont illisibles (neige, etc.) ou masqués (par un autre véhicule ou par des arbres) ; – les informations cartographiques ne sont pas à jour. Nota : lorsque la caméra avant est occultée, le message « Caméra avant sans visibilité » s’affiche au tableau de bord. Nettoyez la zone du pare-brise devant la caméra. Anomalies de fonctionnement Lorsque le système détecte une anomalie de fonctionnement, le symbole jaune s’affiche au tableau de bord. Dans certains cas, ils sont accompagnés du message suivant : – « Driving assist unavailable »;

– « Check Front camera »;

– « Check Driving assist »; Consultez un représentant de la marque.FONCTIONS D'AIDES SUPPLÉMENTAIRES À LA CONDUITE

Avertissements Cette fonction est une aide supplémentaire à la conduite. Cette fonction ne remplace, en aucun cas, la vigilance et la responsabilité du conducteur qui doit conserver, en permanence, le contrôle de son véhicule. Le conducteur doit toujours adapter sa vitesse en fonction du code de la route et des conditions de circulation, quelles que soient les indications du système. Le système peut ne pas détecter tous les panneaux de limitation de vitesse ou les interpréter de façon incorrecte. Le conducteur ne doit pas ignorer les panneaux non détectés par le système et doit se conformer, en priorité, aux panneaux de la circulation et aux consignes du Code de la route. En cas de mauvaise visibilité (brouillard, neige, givre...), le système peut ne pas indiquer au conducteur la limitation adéquate.LIMITEUR DE VITESSE

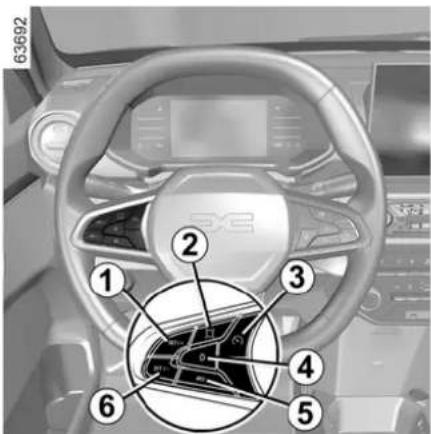

Conduite - 175 La fonction de limiteur de vitesse contrôle le moteur pour vous aider à ne pas dépasser une vitesse de conduite que vous avez choisie, appelée vitesse limite. La fonction de limiteur de vitesse peut être activée entre 0 et 180 km/h. Vous pouvez associer le limiteur de vitesse à la fonction « Détection des panneaux de signalisation » 🡺 169. Commandes

Contacteur destiné à activer et augmenter la vitesse limitée (SET/+).

Suivant véhicule, contacteur d'activation de la détection des panneaux de signalisation 🡺 169.

Contacteur de mode pour changer d’état entre OFF / limiteur de vitesse / régulateur de vitesse.

Mise en veille de la fonction, avec mémorisation de la vitesse limitée (0).

Rappel de la vitesse limitée mémorisée (RES).

Contacteur destiné à activer et diminuer la vitesse limitée (SET/-). Lorsque le mode « OFF » est sélectionné avant de couper le contact, la fonction « Limiteur de vitesse » sera activée par défaut lors du prochain démarrage du véhicule. Conduite Lorsqu'une vitesse limite est fixée, mais pas atteinte, la conduite est similaire à celle d'un véhicule non équipé d'un limiteur de vitesse. Dès que vous atteignez la vitesse enregistrée, toute action sur la pédale d’accélérateur ne permettra pas le dépassement de la vitesse programmée sauf en cas de besoin (voir paragraphe « Dépassement de la vitesse limitée »). Mise en service Appuyez sur le contacteur

autant de fois que nécessaire jusqu’à ce que le témoin

s’allume en gris au tableau de bord. Le message « Limiteur de vitesse activé » apparaît au tableau de bord accompagné de tirets pour indiquer que la fonction limiteur de vitesse est activée et en attente de l’enregistrement d’une vitesse de limitation. Pour enregistrer la vitesse actuelle, appuyez sur le contacteur

(SET/+) ou le contacteur

(SET/-) : la vitesse limitée remplace les tirets, et, suivant véhicule, le témoin

s’allume en blanc.LIMITEUR DE VITESSE

La vitesse minimale enregistrée est de 30 km/h. Attention, vous devez garder les pieds à proximité des pédales pour être prêt à intervenir en cas d’urgence. Variation de la vitesse limitée Vous pouvez faire varier la vitesse limitée en agissant (par appuis successifs ou par appui continu) sur : – le contacteur 1 (SET/+) pour augmenter la vitesse ; – le contacteur 6 (SET/-) pour diminuer la vitesse ; La fonction limiteur de vitesse n'agit en aucun cas sur le système de freinage. Dépassement de la vitesse limitée A tout moment, il est possible de dépasser la vitesse limitée. Pour cela, appuyez sur la pédale d'accélérateur franchement et à fond au-delà du point de résistance. Durant le temps de dépassement, la vitesse limitée clignote au tableau de bord. Ensuite, relâchez la pédale d'accélérateur : la fonction de limiteur de vitesse est réactivée dès que vous atteignez une vitesse inférieure à la vitesse mémorisée. Impossibilité pour la fonction de tenir la vitesse limitée En cas de forte descente, le système est incapable de maintenir la vitesse limitée : la vitesse mémorisée clignote en rouge sur le tableau de bord et un signal sonore retentit à intervalles réguliers pour vous en avertir. Si le limiteur de vitesse n'est pas disponible (après plusieurs tentatives d'activation), contactez un représentant de la marque. Mise en veille de la fonction La fonction limiteur de vitesse est mise en veille lorsque vous agissez sur le contacteur

(0). La vitesse limite est mémorisée et affichée en gris sur le tableau de bord. Rappel de la vitesse limitée Si une vitesse est mémorisée, il est possible de la rappeler en appuyant sur le contacteur

Lorsque le limiteur est suspendu, appuyez sur le contacteur

(SET/-) ou le contacteur

(SET/+) pour réactiver la fonction sans tenir compte de la vitesse mémorisée : c’est la vitesse à laquelle roule le véhicule qui est prise en compte.LIMITEUR DE VITESSE

Conduite - 177 Arrêt de la fonction La fonction limiteur de vitesse est interrompue lorsque : – vous appuyez sur le contacteur

jusqu’à ce que le message « Assist. Démarrage » apparaisse au tableau de bord. Dans ce cas, aucune vitesse n’est mémorisée ; – vous appuyez sur le contacteur

jusqu'à ce que le témoin apparaisse sur l'afficheur. Dans ce cas, le régulateur de vitesse est sélectionné et aucune vitesse n'est mémorisée. Le témoin

disparaît du tableau de bord pour confirmer l'arrêt de la fonction.RÉGULATEUR DE VITESSE

La fonction de régulateur de vitesse contrôle le moteur pour vous aider à maintenir une vitesse de roulage à une valeur constante que vous aurez choisie, appelée vitesse de régulation. La fonction de régulateur de vitesse peut être activée de 30 km/h à 180 km/

Vous pouvez associer la fonction de régulateur de vitesse à la fonction « Détection des panneaux de signalisation » 🡺 169 La fonction régulateur de vitesse n'agit en aucun cas sur le système de freinage. Commandes

Contacteur destiné à activer et augmenter la vitesse de régulation (SET/+).

Suivant véhicule, contacteur d'activation de la détection des panneaux de signalisation 🡺 169.

Contacteur de mode pour changer d’état entre OFF / limiteur de vitesse / régulateur de vitesse.

Mise en veille de la fonction, avec mémorisation de la vitesse de régulation (0).

Rappel de la vitesse de régulation mémorisée (RES).

Contacteur destiné à activer et diminuer la vitesse de régulation (SET/-). Lorsque le mode « OFF » est sélectionné avant de couper le contact, la fonction « Limiteur de vitesse » sera activée par défaut lors du prochain démarrage du véhicule. Cette fonction est une aide supplémentaire à la conduite. Elle ne peut en aucun cas remplacer la responsabilité du conducteur de respecter les limitations de vitesse ou d'être vigilant. Le conducteur doit toujours garder le contrôle de son véhicule. Le régulateur de vitesse ne doit pas être utilisé lorsque la circulation est dense, sur route sinueuse ou glissante (verglas, aquaplanage, gravillons) et lorsque les conditions météorologiques sont défavorables (brouillard, pluie, vent latéral…). Risque d'accident.RÉGULATEUR DE VITESSE

Conduite - 179 Mise en service Appuyez sur le contacteur

autant de fois que nécessaire jusqu’à ce que le témoin

s’allume en gris au tableau de bord. Le message « Régulateur de vitesse activé » apparaît sur le tableau de bord, accompagné de tirets pour indiquer que la fonction de régulateur de vitesse est activée et en attente de mémorisation de la vitesse de régulation. Mise en régulation de vitesse A une vitesse stabilisée (supérieure à 30 km/h environ), appuyez sur le contacteur

(SET/-) ou sur le contacteur

(SET/+) : la fonction est activée et la vitesse actuelle est prise en compte. La vitesse de régulation remplace les tirets. La vitesse enregistrée et le témoin s'allument en vert

pour confirmer le fonctionnement du régulateur de vitesse. Si vous essayez d’activer la fonction en dessous de 30 km/h, le message « Vitesse invalide » s’affiche et la fonction reste désactivée. Conduite Lorsqu'une vitesse de régulation est mémorisée et que le régulateur de vitesse est activé, vous pouvez retirer votre pied de la pédale d'accélérateur. Attention, vous devez garder les pieds à proximité des pédales pour être prêt à intervenir en cas d’urgence. Variation de la vitesse de régulation Il est possible de modifier la vitesse de régulation en appuyant à plusieurs reprises sur : – le contacteur

(SET/-) pour diminuer la vitesse ; – le contacteur

(SET/+) pour augmenter la vitesse. appuyez sur un des contacteurs et maintenez-le enfoncé pour modifier la vitesse par incréments successifsRÉGULATEUR DE VITESSE

Dépassement de la vitesse de régulation A tout moment, il est possible de dépasser la vitesse de régulation en appuyant sur la pédale d'accélérateur. Durant le temps de dépassement, la vitesse de régulation clignote au tableau de bord. Ensuite, relâchez la pédale d’accélérateur : après quelques secondes, votre véhicule reprend automatiquement la vitesse de régulation initiale. Impossibilité pour la fonction de tenir la vitesse de régulation En forte descente, le système peut ne pas être en mesure de maintenir la vitesse de régulation : la vitesse mémorisée clignote sur le tableau de bord. Si le régulateur de vitesse n'est plus disponible (après plusieurs tentatives d'activation de celui-ci), contactez un représentant de la marque. Mise en veille de la fonction La fonction est mise en veille lorsque vous agissez sur : – le contacteur

(0) ; – la pédale de frein ; – le passage en position neutre. La vitesse de régulation est mémorisée et affichée en gris sur le tableau de bord. Rappel de la vitesse de régulation Si une vitesse est mémorisée, il est possible de la rappeler, après vous être assuré que les conditions de circulation sont adaptées (trafic, état de la chaussée, conditions météorologiques…). Appuyez sur le contacteur

(RES) si la vitesse du véhicule est supérieure à 30 km/h. Lorsque la vitesse est mémorisée, l'activation du régulateur de vitesse est confirmée par l'affichage en vert de la vitesse de régulation et, suivant véhicule, de l'allumage du témoin

si la vitesse précédemment enregistrée est beaucoup plus élevée que la vitesse courante, le véhicule accélérera fortement jusqu’à ce seuil. Lorsque le régulateur est en veille, appuyez sur le contacteur

(SET) ou le contacteur

(SET/+) pour réactiver la fonction de régulateur sans tenir compte de la vitesse enregistrée : c’est la vitesse à laquelle roule le véhicule qui est prise en compte.RÉGULATEUR DE VITESSE

Conduite - 181 Arrêt de la fonction La fonction de régulateur de vitesse est interrompue lorsque : – vous appuyez sur le contacteur

jusqu'à ce que le message « Assist. Démarrage » apparaisse au tableau de bord. Dans ce cas, aucune vitesse n’est mémorisée ; – vous appuyez sur le contacteur

jusqu'à ce que le témoin apparaisse sur l'afficheur. Dans ce cas, le limiteur de vitesse est sélectionné et aucune vitesse n'est mémorisée. Le témoin

disparaît du tableau de bord pour confirmer l'arrêt de la fonction.AIDES AU STATIONNEMENT

Aide au parking Principe de fonctionnement Des détecteurs à ultrasons, indiqués par les flèches , implantés dans les boucliers du véhicule, détectent les obstacles à proximité du véhicule.La fonction alerte le conducteur par des signaux sonores et un écran représentant la zone où l’obstacle a été détecté.Selon l’équipement, le système détecte des obstacles à l’avant, à l’arrière et sur les côtés du véhicule.Le système d’aide au parking n’est activé que lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ.La fonction ne prend pas en compte les systèmes de remorquage ou de transport non reconnus par le système.Cette fonction est une aide supplémentaire à la conduite.Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur lors des manœuvres.Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles, trop petits ou trop fins (tels qu’un enfant, un animal, une poussette, un vélo, pierre, piquet…) dans la zone d’angle mort lors de la manœuvre.En cas de choc sur le soubassement du véhicule lors d’une manœuvre (par exemple : contact avec une borne, un trottoir surélevé ou tout autre mobilier urbain), vous pouvez endommager le véhicule (par exemple : déformation d’un essieu).Afin d’éviter tout risque d’accident, faites contrôler votre véhicule par un Représentant de la marque. Localisation des détecteurs à ultrasons

Veillez à ce que la zone des détecteurs ultrasons indiqués par les flèches ne soit pas occultée (saleté, boue, neige, plaque d’immatriculation mal fixée/mal posée...), choqués, modifiés (y compris peinture) ou masqués par tout accessoire monté à l’arrière et, suivant véhicule, à l’avant ou sur les côtés de votre véhicule.AIDES AU STATIONNEMENT

Conduite - 183 Fonctionnement Selon le véhicule, l’écran

affiche l’environnement du véhicule, accompagné de bips sonores. Détection d'obstacle La plupart des obstacles se trouvant à proximité de l’arrière et, suivant équipement, de l’avant du véhicule sont détectés. La fréquence du bip augmente avec le rapprochement de l’obstacle, jusqu’à devenir un bip continu à environ 30 cm d’un obstacle détecté devant ou derrière le véhicule, selon le véhicule. Selon le véhicule, la zone où l’obstacle a été détecté est affichée (écran

Selon le véhicule, la zone est affichée en vert, orange (ou jaune selon le véhicule) ou rouge, en fonction de la proximité de l’obstacle détecté. En cas de modification de la trajectoire pendant une manœuvre, un risque de collision avec un obstacle peut être signalé tardivement. Activation/désactivation Activation / désactivation depuis l'écran multimédia

Depuis l’environnement « Véhicule » de votre écran multimédia

, appuyez sur le menu « Aides au parking ». Activez ou désactivez les zones couvertes par les détecteurs à ultrasons.AIDES AU STATIONNEMENT

Pour plus d’informations, reportez- vous à la notice multimédia. Nota : la zone de détection arrière ne peut pas être désactivée. Désactivation automatique de l’aide au parking Le système se désactive : – lorsque la vitesse du véhicule est supérieure à 10 km/h environ ; – suivant véhicule, lorsque le véhicule est à l’arrêt plus de cinq secondes environ et qu’un obstacle est détecté (cas par exemple d’un embouteillage…) ; – lorsque vous êtes en position N ou P ; – lorsqu’une anomalie de fonctionnement est détectée. Nota : suivant véhicule, si le véhicule est équipé d’un attelage reconnu par le système, seule la fonction Aide au parking arrière est désactivée. Réglages Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. A chaque démarrage du véhicule, la fonction reprend l’état d’activation enregistré lors du dernier arrêt du moteur. Réglages depuis l’écran multimédia

Véhicule à l'arrêt, depuis l'environnement « Véhicule » de votre écran multimédia screen

, appuyez sur le menu « Aides au parking ». Pour plus d’informations, reportez- vous à la notice multimédia. Réglages depuis l’ordinateur de bord

Véhicule à l’arrêt : appuyez à plusieurs reprises sur le contacteur

pour accéder au menu

appuyez à plusieurs reprises sur la commande

pour accéder au menu « Réglage véhicule ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

jusqu'au menu « AIDE AU PARKING ». Appuyez sur le contacteur OK

appuyez à plusieurs reprises sur la commande

jusqu'au menu « Volume de bip ». Appuyez sur le contacteur OK

Conduite - 185 Désactivation du son du système (suivant véhicule) Activez ou désactivez le son de l’aide au parking. Nota : si vous désactivez le son, vous ne serez plus alerté à l’approche d’un obstacle que par l'afficheur. Volume sonore de l’aide au parking Réglez le volume de l'Aide au parking en utilisant la barre de volume. A chaque démarrage du véhicule, la fonction reprend l’état d’activation enregistré lors du dernier arrêt du moteur. Cas particuliers Vous pouvez désactiver manuellement les alertes sonores ou, selon le véhicule, la zone de détection concernée dans le cas où : – un équipement d'attelage, de transport ou de remorquage non reconnu par le système est présent devant les détecteurs à ultrasons ; – les détecteurs à ultrasons sont endommagés. Remarque : si le son est désactivé, les affichages continueront à vous avertir de manière erratique. Anomalies de fonctionnement Lorsque le système détecte une anomalie de fonctionnement : soit un signal sonore vous avertit pendant environ trois secondes au passage de la marche arrière, accompagné du message « Capteurs parking à contrôler » au tableau de bord, soit le système n'émet aucun signal sonore ou visuel lorsque la marche arrière est engagée. Vérifiez que les détecteurs à ultrasons sont propres. Si le défaut persiste, consultez un Représentant de la marque. Lorsque le véhicule roule à une vitesse inférieure à 10 km/h environ, certaines sources de bruit (moto, camion, marteau-piqueur…) peuvent déclencher les avertissements sonores de l’aide au parking. faites défiler plusieurs fois en appuyant sur la commande

pour ajuster le réglage ;

appuyez sur le contacteur OK

Recommandations Interventions/réparations du système – En cas d'impact, l'alignement des détecteurs à ultrasons peut être altéré, ce qui peut affecter leur fonctionnement. Désactivez la fonction et consultez un Représentant de la marque. – Toute intervention dans la zone où se trouvent les détecteurs ultrasoniques (réparations, remplacements, etc.) doit être effectuée par un professionnel qualifié. Seul un Représentant de la marque est habilité à intervenir sur le système. Cas de perturbation du système Certaines conditions peuvent perturber ou endommager le fonctionnement du système, notamment : – de mauvaises conditions climatiques (pluie, neige, grêle, verglas, etc.) ; – une exposition à de fortes ondes électromagnétiques (sous des lignes à haute tension, etc.) ; – certains types de bruits (moto, camion, perceuse pneumatique, etc.) ; – fixation d'une boule ou d'un crochet de remorquage non compatible. Risque de fausses alarmes ou d'absence d'alerte En cas de comportement anormal du système, consultez un Représentant de la marque. Limitation du fonctionnement du système – La zone des détecteurs à ultrasons doit rester propre et exempte de toutes modifications pour garantir le bon fonctionnement du système. – Le système peut ne pas reconnaître les petits objets se déplaçant à proximité du véhicule (motos, vélos, piétons, etc.). – Le système peut ne pas détecter les obstacles trop proches du véhicule. – Le système peut ne pas émettre d'avertissement lorsque les autres véhicules ou des obstacles circulent à une vitesse significativement différente. – Lorsqu'il y a un changement de trajectoire pendant une manœuvre, le système peut signaler les obstacles de manière tardiveAIDES AU STATIONNEMENT

Conduite - 187 Caméra de recul Fonctionnement Selon les variantes,Au passage de la marche arrière, la caméra située à l’arrière du véhicule transmet une vue de l’environnement arrière du véhicule sur l’écran multimédia accompagné de trois gabarits

(fixe et mobile).Ce système utilise plusieurs gabarits pour son fonctionnement (mobile pour la trajectoire et fixe pour la distance). Lorsque la zone rouge est atteinte, aidez-vous de la représentation du bouclier pour vous arrêter précisément.Nota : veillez à ce que la caméra de recul ne soit pas occultée (saletés, boue, neige, condensation, etc.).Gabarit fixe 3Le gabarit fixe est constitué de repères de couleurs

indiquant la distance derrière le véhicule :

(rouge) à environ 30 centimètres du véhicule ;

(jaune) à environ 70 centimètres du véhicule ;

(vert) à environ 150 centimètres du véhicule.Ce gabarit reste fixe et indique la trajectoire du véhicule si les roues sont en ligne avec le véhicule.Gabarit mobile 4Il est représenté en bleu sur l'écran multimédia . Il indique la trajectoire du véhicule en fonction de la position du volant.AIDES AU STATIONNEMENT

Réglages Lorsque la marche arrière est engagée, depuis l'écran multimédia

, appuyez sur le bouton afin d’ajouter ou de supprimer les gabarits et régler les paramètres de l’image de la caméra (luminosité, contraste...). Pour plus d’informations, reportez- vous à la notice multimédia. Veillez à ce que la caméra ne soit pas occultée (saletés, boue, neige, condensation, etc.). Fonction « Zoom auto » En cas de détection d’un obstacle à l’arrière du véhicule, la fonction « Zoom auto » fait basculer l’affichage en cours vers une vue haut arrière. Pour activer/désactiver la fonction « Zoom auto », reportez-vous à la notice multimédia. L’écran représente une image inversée comme dans un rétroviseur. Les gabarits sont une représentation projetée sur une surface plane. Cette information est à ignorer lorsqu’elle se superpose à un objet vertical ou posé au sol. Les objets qui apparaissent sur le bord de l’écran peuvent être déformés. En cas de trop forte luminosité (neige, véhicule au soleil…), la vision de la caméra peut être perturbée. Désactivation du système Le système peut se désactiver : – lorsque le véhicule roule à une vitesse supérieure à environ 12 km/h ; – peu après le retrait de la marche arrière. Anomalies de fonctionnement Lorsque la marche arrière est engagée, si le système détecte une anomalie de fonctionnement, un écran noir s'affiche temporairement sur l'écran multimédia

Cela peut être dû à une défaillance de la caméra ou de l'écran (netteté, image fixe, retard de communication, etc.). Si cet affichage temporaire de l'écran noir persiste, consultez un Représentant de la marque.AIDES AU STATIONNEMENT

Conduite - 189 Cette fonction est une aide supplémentaire. Elle ne peut donc, en aucun cas, remplacer la vigilance, ni la responsabilité du conducteur. Le conducteur doit toujours être attentif aux événements soudains qui peuvent intervenir durant la conduite : veillez donc toujours à ce qu’il n’y ait pas d’obstacles mobiles (tels qu’un enfant, un animal, une poussette, un vélo…) ou un obstacle trop petit ou trop fin (pierre de taille moyenne, piquet très fin…) lors de la manœuvre. Différence entre la distance estimée et la distance réelle Conduite en marche avant ou marche arrière dans une montée raide Les gabarits fixes

montrent les distances plus proches qu'elles ne le sont réellement. Les objets affichés à l'écran sont en réalité plus éloignés sur la pente. Par exemple, si l'écran affiche un objet en

, la distance réelle de l'objet est en

Conduite en marche avant ou marche arrière dans une pente raide Les gabarits fixes

montrent les distances plus éloignées qu'elles ne le sont réellement. Par conséquent, les objets affichés à l'écran sont en fait plus proches sur la pente. Par exemple, si l'écran affiche un objet

, la distance réelle de l'objet est

Conduite en marche avant ou marche arrière vers un objet qui dépasse La position

semble plus éloignée que la position

à l'écran. En revanche, la position

est à la même distance que la position

La trajectoire indiquée par les gabarits fixes et mobiles ne prend pas en compte la hauteur de l'objet. Il y a donc un risque que le véhicule heurte l'objet lorsqu'il se déplace en marche arrière vers la position

Conduite - 191 Conseil En usage réel, l’autonomie du véhicule électrique peut varier en fonction de plusieurs facteurs que vous pouvez maîtriser, en partie, pour générer des gains d’autonomie non négligeables. Ces facteurs sont : – la vitesse et le style de conduite ; – le profil de la route ; – le confort thermique ; – les pneumatiques ; – l’utilisation d’accessoires électriques ; – le chargement du véhicule. De plus, l’activation du mode ECO permet au véhicule de prendre en charge automatiquement tous les éléments consommateurs d’énergie (puissance moteur, etc.) pour réduire au maximum leur consommation 🡺 139. La vitesse et le style de conduite Conduire à grande vitesse a un impact significatif sur la consommation de carburant. Exemples (à vitesse constante) : – en réduisant votre vitesse d’environ 130 km/h à 110 km/h, vous gagnez environ 20 % d’autonomie en carburant ; – en réduisant votre vitesse d’environ 90 km/h à 80 km/h, vous gagnez environ 10 % d’autonomie en carburant. La conduite « sportive » diminue l’autonomie du véhicule : préférez-lui la conduite « en souplesse ». Conseils : – roulez à vitesse constante ; – consultez régulièrement les outils mis à votre disposition pour vous informer des conditions de roulage (économètre, consommation instantanée, bilan trajet...) 🡺 139 ; – adaptez votre conduite afin d’éviter une consommation d’énergie trop importante ; – privilégiez la récupération d'énergie : anticipez suffisamment les aléas du trafic en levant le pied de l’accélérateur ou en freinant progressivement. Le profil de la routeL’AUTONOMIE DU VÉHICULE

En côte, plutôt que d’essayer de maintenir votre vitesse, n’accélérez pas plus qu’en terrain plat. Gardez de préférence la même position de pied sur la pédale d’accélérateur. Le confort thermique L’utilisation du chauffage ou de la climatisation réduit l’autonomie du véhicule. Pour préserver l’autonomie du véhicule, il est conseillé de sélectionner le mode « Chauffage et climatisation programmables » avant l’utilisation du véhicule 🡺 200. Pneumatiques Une pression insuffisante augmente la consommation d’énergie. Respectez les pressions de pneumatiques préconisées pour votre véhicule. Lors du remplacement, montez de préférence des pneumatiques de même marque, dimension, type et structure que ceux montés d’origine. L’usage de pneumatiques non préconisés réduit significativement l’autonomie du véhicule🡺 224. Le chargement du véhicule Évitez toute charge inutile à bord du véhicule.APPEL D'URGENCE

Conduite - 193 Lorsque le véhicule est équipé de la fonction d’appel d’urgence, elle peut être utilisée pour appeler (gratuitement) les services de secours automatiquement ou manuellement en cas d’accident ou de maladie, ce qui réduit le temps nécessaire à l'arrivée des secours. Remarque : l'appel d'urgence fonctionne : - dans les pays disposant des services télématiques d'urgence associés et d'une infrastructure compatible avec le système. - en fonction de la couverture de la zone géographique où le véhicule roule. Si vous utilisez la fonction d'appel d'urgence pour signaler un accident dont vous avez été témoin, cela implique de vous arrêter là où le trafic le permet afin que les services de secours puissent localiser votre véhicule et donc l'emplacement de l'accident signalé. Dans tous les cas, respectez la législation locale.

Témoin de fonctionnement du système : – Vert : opérationnel (réseau disponible) ; – Eteint : non opérationnel (réseau non disponible) ; – Rouge : anomalie de fonctionnement ; – vert clignotant : appel en cours.

Témoin de mode automatique ;

Haut-parleur. Utilisez l'appel d'urgence uniquement en cas d'urgence lorsque vous êtes impliqué dans un accident, lorsque vous en êtes le témoin ou lorsque vous êtes malade. L'appel se déroule toujours de la manière suivante : – la communication est établie avec les services d’urgence ; – envoyer des données relatives à l'incident (plaque d'identification du véhicule, heure locale de l'appel, dernières positions, direction du véhicule) ;APPEL D'URGENCE

– communication vocale avec les services d’urgence ; – si nécessaire, une aide d’urgence est appelée. L’appel d’urgence dispose de deux modes : – mode automatique ; – mode manuel. Mode automatique Si le voyant du mode automatique

s'allume en vert, cela confirme que le système automatique est activé. L'appel d'urgence démarre automatiquement en cas d'accident ayant nécessité l'activation des équipements de protection (prétensionneurs de ceintures de sécurité, airbag, etc.). En cas d'accident, si la localisation et les conditions de circulation le permettent, restez à proximité du véhicule afin de pouvoir répondre rapidement au centre d'appel si nécessaire. Mode manuel L’appel d’urgence est lancé en : – appuyant et maintenant enfoncé le bouton

pendant au moins trois secondes ;

– appuyant sur le bouton

à cinq reprises en l'espace de dix secondes. En cas de déclenchement intempestif, il est possible d'annuler l'appel en appuyant sur le bouton

pendant environ deux secondes avant que l'appel ne soit transmis au centre d'appel. Une fois l'appel émis, seul le centre d'appel peut y mettre fin Anomalies de fonctionnement Dans certains cas, l'appel d'urgence peut ne pas fonctionner (par exemple, batterie faible). Lorsque le système détecte une anomalie de fonctionnement, le témoin d'avertissement

devient rouge pendant plus de 30 minutes ; consultez un Représentant de la marque dès que possible.APPEL D'URGENCE

Conduite - 195 Le système fonctionne avec une batterie dédiée. La durée de vie de la batterie est d'environ quatre ans (le témoin

s'allume en rouge pour vous avertir de l'imminence de l'expiration). Consultez un Représentant de la marque. Pour garantir votre sécurité et le bon fonctionnement du système, toute intervention effectuée sur la batterie (démontage, débranchement...) doit être effectuée par un spécialiste qualifié. Risque de brûlures par chocs électriques. Respectez impérativement les périodicités de remplacement mentionnées dans le document d’entretien sans les dépasser. La batterie étant spécifique, veillez à la faire remplacer par une batterie équivalente. Faites appel à un Représentant de la marque. Sans la fonction d'appel d'urgence, le système n'est pas traçable et ne sera pas sous surveillance constante. Les données sont automatiquement et constamment effacées, et le système ne mémorise que les trois dernières positions du véhicule. Suivant la législation locale, l’envoi des données est uniquement réalisé en cas d’appel d’urgence. Les données envoyées au centre d'appels sont traitées conformément aux lois sur la protection des données à caractère personnel applicables dans le pays dans lequel vous vous trouvez. Le système mémorise les données d'historique d'activité pendant 13 heures uniquement. Le propriétaire du véhicule a le droit d'accéder à ses données. Il peut demander à ce que les données soient corrigées, supprimées ou verrouillées.AÉRATEURS, SORTIES D’AIR

Aérateur latéral gauche ;

Frise de désembuage latérale ;

Frise de désembuage du pare- brise ;

Aérateur latéral droit ;

Panneau de commande ;

Sorties chauffage pieds du passager avant. Aérateurs latéraux Pour ouvrir, appuyer sur la sortie de ventilation

jusqu'à ce qu'elle s'ouvre autant que nécessaire. Pour fermer, appuyer sur la sortie de ventilation

jusqu'à sa fermeture. Pour changer la direction du flux d'air, tourner la sortie de ventilation sur la position désirée Aérateurs centraux Pour régler le flux d'air, déplacer le curseur

vers le haut, le bas et sur le côté jusqu'à ce qu'il s'ouvre comme souhaité Pour fermer, déplacer le curseur

fond vers la gauche et le curseur

fond vers la droite. Contre des mauvaises odeurs dans votre véhicule, n’utilisez que des systèmes conçus à cet effet. Consultez un Représentant de la marque Ne rien introduire dans le circuit de ventilation du véhicule (par exemple en cas de mauvaise odeur…). Risque de dégradation ou d’incendie.CHAUFFAGE, VENTILATION, AIR CONDITIONNÉ

Commandes La présence des commandes dépend de l'équipement du véhicule.

Régulateur de la température de l'air.

2. Contacteur de désembuage arrière.

Répartition de l'air.

Activation ou désactivation de la climatisation (selon le véhicule)

Passage en mode isolation / mode de recyclage d'air de l'habitacle

Réglage de la vitesse de ventilation. Informations et conseils d’utilisation : reportez-vous au paragraphe 🡺 201. Réglage de la température de l'air Tournez la commande

pour obtenir la température désirée. Plus le curseur est orienté vers le rouge, plus la température est élevée. Réglage de la vitesse de ventilation. Tourner la commande

de OFF à 8. Plus la commande est positionnée vers la droite, plus la quantité d’air pulsé est grande. Si vous souhaitez arrêter le système, réglez la commande

sur OFF. Le système est arrêté : la vitesse de ventilation de l’air dans l’habitacle est nulle (véhicule à l’arrêt), vous pouvez néanmoins ressentir un faible débit d’air lorsque le véhicule roule. L’utilisation prolongée de cette commande en position OFF peut entraîner une formation de buée sur les vitres latérales et le pare-brise et des désagréments dus à un air non renouvelé dans l’habitacle. Mise en service du mode isolation de l’habitacle/ recyclage d’air Appuyez sur la touche

pour activer le mode de recyclage d'air : le témoin de la touche s'allume. Dans ces conditions, l'air est pris dans l'habitacle et il est recyclé sans admission d'air extérieur. Le recyclage d'air permet : – d'isoler l'habitacle de l’atmosphère extérieure (p. ex. circulation en zone polluée, etc.) ; – en fonction du véhicule, de refroidir l'habitacle à la température désirée le plus rapidement possible lorsque la climatisation est activée (voir page suivante). Pour sortir de ce mode, appuyez sur la touche 6 : le témoin de la touche s'éteint.CHAUFFAGE, VENTILATION, AIR CONDITIONNÉ

Votre confort - 199 Passage en mode air frais dans l'habitacle Le mode air frais correspond au fonctionnement normal (air extérieur) lorsque le mode recyclage d'air est désactivé. Si nécessaire, appuyez sur la touche

pour désactiver le mode recyclage d'air : le témoin de la touche s'éteint. Le mode air frais est activé. L’utilisation prolongée du recyclage d’air peut entraîner une formation de buée sur les vitres latérales et le pare-brise et des désagréments dus à un air non renouvelé dans l’habitacle. Il est donc conseillé de repasser en fonctionnement air frais (air extérieur) en appuyant de nouveau sur la touche 6, dès que le recyclage d’air n’est plus nécessaire. Le témoin s’éteint. Dégivrage-désembuage de la lunette arrière Moteur tournant, appuyez sur le bouton

Cette fonction assure le dégivrage/ désembuage de la lunette arrière. L'arrêt du fonctionnement intervient : – automatiquement après une durée déterminée par le système ; – en appuyant de nouveau sur le bouton

Désembuage rapide Moteur tournant, appuyez sur le bouton

Cette fonction assure le dégivrage/ désembuage rapide du pare-brise et de la lunette arrière. Répartition de l'air dans l'habitacle Tournez la commande

pour choisir votre répartition. Le flux d'air provient des aérateurs de la planche de bord Le flux d’air vient des aérateurs de la planche de bord et est dirigé vers les pieds des occupants Le flux d’air est dirigé principalement vers les pieds des occupants Le flux d’air est réparti entre tous les aérateurs, les buses de désembuage du pare-brise et les pieds des occupants. L’air est dirigé vers le pare- brise. Mise en service ou arrêt de l’air conditionné (Suivant véhicule). La touche

permet de mettre en service (voyant allumé) ou d'arrêter (voyant éteint) le fonctionnement de l'air conditionné. La mise en service ne peut pas être effectuée si la commande

est positionnée sur OFF. L’utilisation de l’air conditionné permet : – d'abaisser la température à l'intérieure de l'habitacle ; – d’éliminer la buée plus rapidement. L'air conditionné ne fonctionne pas lorsque la température extérieure est très basse.CONDITIONNEMENT D’AIR

Programmation Programmation du conditionnement d’air Véhicule à l’arrêt et moteur tournant, sélectionnez « Electrique » depuis l'environnement « Véhicule » sur l'écran multimédia

, puis sélectionnez l'onglet « Charge & conditionnement d'air » pour accéder aux paramètres. Vous pouvez enregistrer plusieurs programmes de confort en activant les paramètres suivants : – programmation de l’heure à laquelle le véhicule doit être prêt ; – sélection des jours où le programme doit être répété. Vous pouvez activer/ désactiver les programmes enregistrés. vous pouvez programmer la climatisation à l’aide d’une application pour smartphone. Pour plus d’informations, reportez- vous à la notice multimédia. Le témoin s'affiche au tableau de bord. Responsabilité du conducteur lors du stationnement ou arrêt du véhicule Ne quittez jamais votre véhicule, en y laissant un enfant, un adulte non autonome ou un animal même pour une courte durée. Par temps chaud et/ou ensoleillé, sachez que la température intérieure de l’habitacle monte très rapidement.

RISQUE DE MORT OU DE

BLESSURES GRAVES. Activation immédiate du conditionnement d'air Le fonctionnement de l’activation immédiate du conditionnement d'air est différent de la programmation : – il doit être lancé depuis votre smartphone ; – la fonction volant et sièges chauffants, si votre véhicule en est équipé, s’active automatiquement ; – La fonction se coupe au bout d’environ 10 minutes. Pour plus d’informations, reportez- vous à la notice multimédia. L'activation du préconditionnement est possible uniquement si : – le capot moteur est fermé ; – le niveau de charge de la batterie de traction est supérieur à 30 % ; – le moteur est arrêté ; – le conducteur ne se trouve pas dans le véhicule. Arrêt du conditionnement d’air programmé Le conditionnement d’air s’arrête automatiquement environ 10 minutes après l’heure de fin programmée. Toutefois, la fonction peut se désactiver si : – le moteur est démarré ; – le niveau de charge de la batterie de traction est inférieur à 30 % ; – le capot moteur est ouvert ;CONDITIONNEMENT D’AIR

Votre confort - 201 – vous appuyez sur l’un des contacteurs du panneau de commande ; – le conducteur reste dans l’habitacle pendant environ 20 secondes. Ces conditions s’appliquent également à la désactivation immédiate du conditionnement d'air. Si le véhicule est stationné pendant une longue période sans ouvrir une porte avec au moins un programme de pré- conditionnement actif, la fonction sera désactivée à partir du troisième lancement de pré- conditionnement inclus. La fonction sera disponible lorsque l’une des portes du véhicule sera ouverte. Informations et instructions d'utilisation Conseils d'utilisation Dans certains cas, (air conditionné arrêté, recyclage d’air activé, vitesse de ventilation nulle ou faible...) vous pouvez constater l’apparition de buée sur les vitres et le pare-brise du véhicule. En cas de condensation, utilisez la fonction de « Désembuage rapide » pour l'éliminer. Entretien Consultez le document d’entretien de votre véhicule pour connaître les périodicités de contrôle. Autonomie Il est normal de constater une augmentation de la consommation d’énergie durant l’utilisation de la climatisation ou du chauffage. Recommandations pour limiter la consommation d’énergie et préserver l’autonomie du véhicule Roulez aérateurs ouverts et vitres fermées. Si le véhicule est resté stationné en plein soleil, ouvrez les portes quelques minutes pour chasser l’air chaud avant de mettre le moteur en marche. Il est préférable, avant de partir, d'utiliser le préconditionnement lorsque le véhicule est branché sur la station de recharge. (Reportez-vous aux informations relatives au chauffage, à la ventilation et à la climatisation) Anomalies de fonctionnement D'une manière générale, en cas d'anomalie de fonctionnement, consultez un Représentant de la marque. – Baisse d’efficacité au niveau du dégivrage, du désembuage ou de l’air conditionné. Cela peut provenir de l’encrassement de la cartouche du filtre habitacle. – Non-production d’air froid ou d’air chaud. Vérifiez le bon positionnement des commandes et le bon état des fusibles. Le cas échéant, arrêtez le système. Ecoulement d'eau sous le véhicule Après une utilisation prolongée de la climatisation, la présence d'eau sous le véhicule est normale. Cette eau résulte de la condensation. Ne pas ouvrir le circuit de fluide frigorigène. Celui-ci est dangereux pour les yeux et pour la peau.CONDITIONNEMENT D’AIR

Fluide frigorigène Le circuit de fluide frigorigène (dont certains éléments sont hermétiquement scellés) peut contenir des gaz à effet de serre fluorés. Suivant le véhicule, vous trouverez les informations suivantes sur l'étiquette

collée dans le compartiment moteur. La présence et l'emplacement des informations sur l'étiquette

dépendent du véhicule. Type de fluide frigorigène (XXX) Type d'huile du circuit de climatisation Produit inflammable Reportez-vous à la notice d‘utilisation du véhicule Entretien x,xxx kg (1) Quantité de fluide frigorigène présente dans le véhicule. GWP xxxxx (2) Potentiel de réchauffement planétaire (équivalent CO2). CO2 eq x,xxxt (3) Quantité en poids et en équivalent CO2. Informations complémentaires Selon l’étiquette et le type de fluide frigorigène : Fluide frigorigène R-1234yf – (1) 0,350 kg – (2) GPWP 4 – (3)0,0014 t N'ouvrez pas le circuit de fluide frigorigène. Celui-ci est dangereux pour les yeux et pour la peau. Avant toute intervention dans le compartiment moteur, coupez impérativement le contact 🡺 130.EQUIPEMENTS MULTIMÉDIA

Votre confort - 203 La présence et l’emplacement de ces équipements dépendent du véhicule.

Ports multimédia USB-C dans la console centrale.

Commande sous volant.

Micro. Utilisation du téléphone Nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ce type d’appareil. Port multimédia Les ports multimédia USB-C

permettent de recharger des accessoires agréés par les Services techniques de la marque et dont la puissance ne dépasse pas 12 Watts (5 V) par prise. Remarque : les ports multimédia USB-

permettent également le transfert de données. Pour plus d’informations, reportez-vous à la notice multimédia. Ne branchez que des accessoires d’une puissance maximale de 12 watts. Risque d'incendie. Commande intégrée de téléphone mains libres Servez-vous du micro

et de la commande sous volant

Utilisation du téléphone Nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ce type d’appareil.EQUIPEMENTS MULTIMÉDIA

Support de téléphone Sur les véhicules équipés, soulevez la trappe

, placez votre téléphone

horizontalement sur le support

puis abaissez le volet

tout en maintenant le téléphone en position sur le support

Pour des raisons de sécurité, effectuez ces manipulations avec le véhicule à l’arrêt. Assurez-vous que le téléphone est bien maintenu en place entre les supports

avant utilisation. Assurez-vous que le téléphone est bien maintenu en place dans le support de téléphone pour vous assurer qu’il ne puisse pas être projeté sur les occupants lors d’un virage ou d’un freinage brusque. Utilisation du téléphone Nous vous rappelons la nécessité de respecter la législation en vigueur concernant l’utilisation de ce type d’appareil.LÈVE-VITRES

Votre confort - 205 Lève-vitres Appuyez sur le bas du contacteur

pour baisser la vitre ou sur le haut du contacteur

pour la lever jusqu’à la hauteur désirée.

pour le côté conducteur avant ;

pour le côté passager avant. Du côté conducteur 3 Pour que le conducteur interdise l'actionnement des lève-vitres électriques arrière Evitez de poser un objet en appui sur une vitre entrouverte : risque d’endommagement du lève-vitre. Des places arrière Lève-vitres électriques arrière Actionnez le contacteur

pour monter ou descendre les vitres arrière. Lève-vitres manuels arrièreLÈVE-VITRES

pour baisser ou lever la vitre jusqu’à la hauteur désirée. La fermeture des vitres peut occasionner des blessures graves. Lors de la fermeture des vitres, veillez à ce qu'aucune partie du corps (bras, main…) ne dépasse du véhicule. Risques de blessures graves. Responsabilité du conducteur Ne quittez jamais votre véhicule, clé ou télécommande à l’intérieur en laissant un enfant, un adulte dépendant ou un animal à l'intérieur, même pour une courte durée. En effet, celui-ci pourrait se mettre en danger ou mettre en danger d'autres personnes en démarrant le moteur ou en actionnant des équipements (notamment le sélecteur de vitesse ou le lève-vitres). En cas de coincement d’une partie du corps, inversez aussitôt le sens de la course de la vitre en appuyant sur le contacteur concerné. Risques de blessures graves.ÉCLAIRAGE INTÉRIEUR

Votre confort - 207 Lecteur de carte avant Cette fonction dépend de la version du véhicule.

Placez le contacteur sur – position

pour allumer la lumière ; – position

pour éteindre la lumière. Plafonnier avant Cette fonction dépend de la version du véhicule.

Placez le contacteur sur – position

pour allumer la lumière ; – position

pour allumer automatiquement l'éclairage quand une porte est ouverte et l'éteindre lorsque toutes les portes sont correctement fermées ; – position

pour éteindre la lumière.PARE SOLEIL

Pare-soleil avant Cette fonction dépend de la version du véhicule. Abaissez le pare-soleil

sur le pare- brise ou déclippez-le et tournez-le sur la vitre latérale.RANGEMENTS HABITACLE

Votre confort - 209 Boîte à gants

Tirez sur la poignée pour ouvrir la boîte à gants.Elle peut accueillir des documents de format A4, une grande bouteille d’eau… Vide-poches

C’est un rangement supplémentaire pour ranger de petites objetsNe posez aucun objet à l’intérieur susceptible de blesser - tranchant / de se renverser, etc Rangement de console centrale

Il peut accueillir des tickets d’autoroute, des cartes...Aucun objet ne doit se trouver aux pieds du conducteur : en cas de freinage brusque, ces objets risquent de glisser sous les pédales et d’empêcher son utilisation.RANGEMENTS HABITACLE

Vide-poches de porte avant 4 Rangement de dossier de siège avant 5 (Suivant véhicule) Veillez à ce qu’aucun objet dur, lourd ou pointu ne soit placé dans les rangements « ouverts », de manière à ce qu’il ne puisse pas être projeté sur les occupants lors d’un virage, d’un freinage brusque ou en cas de choc.PRISE ACCESSOIRES

Votre confort - 211 Prise d’accessoires 1 Elle est prévue pour le branchement d’accessoires agréés par les Services techniques de la marque. Branchez des accessoires d'une puissance maximale de 120 watts (12 V) uniquement. Lorsque plusieurs prises d'accessoires sont utilisées simultanément, la puissance totale des accessoires connectés ne doit pas dépasser 180 watts. Risque d'incendie.APPUIE-TÊTES ARRIÈRE

Pour lever les appuie-têtes A Tirez l’appui-tête vers le haut jusqu’à la hauteur désirée. Pour abaisser les appuie-têtes

Appuyer sur le bouton

et guider l'appuie-tête à l'aide des encoches marquées sur les tiges, dans sa descente jusqu'à la hauteur désirée. Pour enlever les appuie-têtes A Appuyez le bouton

et levez l’appui- tête jusqu’à le libérer. Pour repositionner les appuie- têtes A Introduire les tiges dans les fourreaux du siège arrière, avec les encoches en position

et abaisser l'appui-tête jusqu'à la hauteur désirée. S'assurer du bon verrouillage. L’appui-tête étant un élément de sécurité, veillez à sa présence et à son bon positionnement. Le haut de l’appui-tête doit se situer le plus proche possible du sommet de la tête.SIÈGES ARRIÈRE

Votre confort - 213 Pour rabattre le dossier Avant de rabattre un dossier : – Baissez les appuis-tête au maximum. – Pendant le rabattement, les ceintures de sécurité gauche et droite doivent être positionnées et les ceintures doivent être attachées aux boucles de l'assise afin d'empêcher la ceinture de se coincer entre le dossier du siège et le verrou. – Saisir les sangles

et les tirer simultanément pour déverrouiller le dossier. – Maintenir le dossier et l'abaisser vers

Remise en place du dossier – Baissez les appuis-tête au maximum. – Pendant le rabattement, les ceintures de sécurité gauche et droite doivent être positionnées et les ceintures doivent être attachées aux boucles de l'assise afin d'empêcher la ceinture de se coincer entre le dossier du siège et le verrou. – Appuyez sur le dossier vers

assurez-vous du bon verrouillage des verrous Laisser pivoter le dossier de siège autour de son axe naturellement et sans forcer, en amortissant sa descente sur l'assise. Lors des manœuvres des sièges arrière, assurez-vous que rien ne vient gêner les ancrages (partie du corps, animal, gravier, chiffon, jouets...). Vérifiez le bon positionnement et le bon fonctionnement des ceintures de sécurité arrière après chaque manipulation de la banquette arrière. Pour des raisons de sécurité, effectuez ces réglages véhicule à l’arrêt. Lors de la remise en place du dossier, assurez-vous du bon verrouillage du dossier. Dans le cas d’utilisation de housses de sièges, veillez à ce qu’elles ne gênent pas le verrouillage du dossier. Veillez à bien positionner les ceintures. Repositionnez les appuie-têtes.TRANSPORTS D’OBJETS

Coffre à bagages Pour ouvrir De l'extérieurEn appuyant sur le bouton de déverrouillage de la télécommande à radiofréquence, les portes et le hayon se déverrouillent 🡺 52Appuyez sur le contacteur pour ouvrir le hayon de l'extérieur en condition de déverrouillage du véhicule.La fixation de tout dispositif de portage (porte-vélos, coffre à bagages, etc.) en appui sur la porte de coffre est interdite. Pour installer un dispositif de portage sur votre véhicule, contactez un Représentant de la marque. Pour fermer Abaissez la porte du coffre à bagages en prenant appui sur l’extérieur de la porte.N’utilisez jamais les équilibreurs pour fermer la porte du coffre à bagages. Commande électrique La porte du coffre se verrouille et se déverrouille en même temps que les portes.Lorsque la porte du coffre arrive à hauteur de l’épaule, terminez de fermer en prenant appui sur l’extérieur de la porte. Tablette arrière Tablette arrière 2 La tablette se soulève automatiquement lors de l'ouverture du coffre.Dépose– décrochez les deux cordons de rappel

– soulevez suivant la direction

tirez doucement vers vous.ReposePour remonter la tablette, procédez en sens inverse de la déposeTRANSPORTS D’OBJETS

Votre confort - 215 Ne placez pas d’objets lourds ou durs sur le cache-bagages. En cas de freinage brusque ou d’accident ils seront susceptibles de mettre en danger les occupants du véhicule. Transport d’objets dans le coffre Placez toujours les objets transportés de façon à ce que leur plus grande dimension soit en appui contre : – le dossier de la banquette arrière, ce qui est le cas pour les chargements usuels (cas

– les dossiers des sièges avant avec les dossiers arrière rabattus, ce qui est le cas pour les chargements maximums (cas

Si vous devez poser des objets sur le dossier rabattu, il est impératif de retirer les appuie-têtes avant de rabattre le dossier de manière à plaquer le plus possible le dossier contre l’assise. Le chargement doit être fait de manière à ce qu’aucun objet ne puisse être projeté en avant sur les occupants lors d’un freinage brusque. Bouclez les ceintures de sécurité des sièges arrière même lorsqu’il n’y a pas d’occupant. Transport d’objets dans la cellule arrière Selon le véhicule, les anneaux rotatifs

servent à retenir des objets pendant le transit. Le nombre d’anneaux et leur emplacement peut différer suivant véhicule.TRANSPORTS D’OBJETS

216 - Votre confortCes anneaux servent uniquement à éviter le basculement d’une charge. Elle doit être préalablement fixée aux anneaux de fixation sur le plancher du véhicule.Particularité pour la version 2 placesAnneaux rotatifs F maxi : 300 daNPour votre sécurité, assurez-vous que toutes les portes de votre véhicule sont parfaitement fermées avant de démarrer. Filet de séparation de bagages Pour les véhicules qui en sont équipés, le filet de séparation est utile lors du transport d'animaux ou de bagages pour les isoler de la partie passagers.Il se monte derrière les sièges conducteur et passager. Pose du filet de séparation derrière les sièges avant A l'intérieur du véhicule, de chaque côté en haut :– alignez les trous du filet sur les trous du support en haut à gauche/à droite ;– serrez les vis pour fixer le filet au véhicule.A l'intérieur du véhicule, de chaque côté en bas :– alignez les trous du support sur les trous du tapis en bas à gauche/à droite ;– serrez les vis pour fixer le filet au véhicule.Le filet de séparation de bagages ne doit pas être utilisé pour retenir ou fixer des objets.Risque de blessures.CAPOT MOTEUR

Entretien - 217 Pour ouvrir le capot, tirez sur la molette

(selon le véhicule) Déverrouillage du loquet du capot Pour déverrouiller, soulevez doucement le capot et poussez la languette

vers la gauche pour libérer la gâche

Ouverture du capot Levez le capot ; détachez la tige de maintien du capot

de l'attache de verrouillage et placez-la dans le trou pour maintenir le capot ouvert. Fermeture capot moteur Pour fermer le capot, sortez la tige de maintien du capot

du trou et placez- la dans l'attache de verrouillage. Abaissez le capot jusqu'à 30 cm de la position fermée, puis lâchez-le. Il se verrouille de lui-même par l'effet de son poids. Il est recommandé de ne pas baisser le capot à plus de 30 cm de la position fermée afin d'éviter d'endommager les projecteurs ou la face avant de votre véhicule. Ne pas ouvrir le capot moteur lorsque le véhicule est en charge ou lorsque le contact n'est pas coupé. Eviter de s'appuyer sur

capot : il y a un risque que le capot se ferme de manière involontaire.CAPOT MOTEUR

Lors d’un choc, même léger contre la calandre ou le capot, faites contrôler au plus vite le système de verrouillage du capot par un Représentant de la marque. Après toute intervention dans le compartiment moteur, assurez-vous de ne rien oublier (chiffon, outils, etc.). En effet, ceux-ci peuvent endommager le moteur. Lors des interventions à proximité du moteur, prenez-garde : celui-ci peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures. Lors des interventions sous le capot moteur, assurez-vous que la manette d’essuie-vitres est en position arrêt. Risque de blessures. Assurez-vous du bon verrouillage du capot moteur. S’assurer que rien ne vient gêner l’ancrage de verrouillage (gravier, chiffon...). Le système du véhicule électrique utilise une tension continue d’environ « 260 V ». Ce système peut être chaud pendant et après avoir coupé le contact. Respecter les messages d’avertissement portés sur les étiquettes présentes dans le véhicule. Toute intervention ou modification sur le système électrique « 260 V » du véhicule (composants, câbles, connecteurs, batterie de traction) est strictement interdite. Risques de blessures graves et/ou de chocs électriques pouvant entraîner la mort. De plus le motoventilateur peut se mettre en route à tout instant. Le témoin présent dans le compartiment moteur vous le rappelle. Risque de blessures.NIVEAUX, FILTRES

Entretien - 219 Niveau de liquide de refroidissement Contrôlez le niveau lorsque le moteur est à l'arrêt et sur un sol horizontal. Le niveau à froid doit se situer entre les repères « MINI » et « MAXI » indiqués sur le réservoir

Complétez ce niveau à froid avant qu'il n'atteigne le repère « MINI ». Ne pas intervenir sous le capot moteur lorsque le véhicule est en charge ou lorsque le contact n’est pas coupé. Périodicité du contrôle de niveau Vérifiez votre niveau de liquide de refroidissement régulièrement (le moteur est susceptible de subir de graves détériorations par manque de liquide de refroidissement). Si un appoint est nécessaire, n'utilisez que les produits agréés par nos services techniques, qui garantissent : – une protection antigel ; – une protection anticorrosion du circuit de refroidissement. En cas de baisse anormale ou répétée du niveau, consultez un Représentant de la marque. Lors des interventions sous le capot moteur, assurez-vous que la manette d’essuie-vitres est en position arrêt. Risque de blessures. Périodicité de remplacement Consulter le calendrier d'entretien de votre véhicule. Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud. Risque de brûlures. Avant toute intervention dans le compartiment moteur, coupez impérativement le moteur 🡺 130. Niveau Liquide de freinNIVEAUX, FILTRES

Le contrôle du niveau se fait moteur à l’arrêt et sur sol horizontal. Il est à contrôler souvent, et en tout cas chaque fois que vous sentez une différence même légère de l’efficacité de freinage. Fréquence de remplacement Reportez-vous au document d’entretien de votre véhicule. Niveau

Il est normal que le niveau baisse au fur et à mesure que les segments de frein s'usent, mais il ne doit jamais descendre en-dessous du trait d'avertissement « MINI ». Si vous souhaitez vérifier par vous même l’état d’usure des disques et des tambours, procurez-vous le document expliquant la méthode de contrôle disponible dans le Réseau ou sur le site Internet du constructeur. Remplissage Toute intervention sur le circuit hydraulique doit entraîner le remplacement du liquide par un spécialiste. Utilisez obligatoirement un liquide agréé par nos Services Techniques (et prélevé d’un bidon scellé). En cas de baisse anormale ou répétée du niveau, consultez un Représentant de la marque. Réservoir lave-vitres Remplissage Moteur à l’arrêt : – ouvrez le bouchon

– tirez vers le haut la goulotte extensible jusqu’en butée ; – remplissez jusqu’à voir le liquide ; – renfoncez la goulotte en appuyant dessus puis remettez le bouchon. Liquide N’utilisez que du liquide lave-glace contenant de l’antigel. Nous vous conseillons de consulter un Représentant de la marque ou un professionnel qualifié. Nota : ne pas utiliser d’eau dure (risques de détérioration de la pompe d’amorçage ou dépôts de calcaire sur la pompe et les gicleurs). Gicleurs Pour régler la hauteur des gicleurs de lave-vitres du pare-brise, consultez un représentant de la marque. Filtres Le remplacement des éléments filtrants (filtre habitacle…) est prévu dans les opérations d’entretien de votre véhicule. Périodicité de remplacement des éléments filtrants : reportez-vous au document d‘entretien de votre véhicule. Lors des interventions sous le capot moteur, assurez-vous que la manette d’essuie-vitres est en position arrêt. Risque de blessures.NIVEAUX, FILTRES

Entretien - 221 Avant toute intervention dans le compartiment moteur, coupez impérativement le contact. Aucune intervention ne doit être effectuée sur le circuit de refroidissement lorsque le moteur est chaud. Risque de brûlures. Lors des interventions sous le capot, celui-ci peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures.BATTERIE SECONDAIRE 12 V

La batterie secondaire est une batterie 12 volts : elle fournit l'énergie nécessaire au fonctionnement des équipements du véhicule (feux, essuie-vitre, système audio, etc.) et de certains systèmes de sécurité, tels que l'ABS. Vous ne devez ni l'ouvrir ni effectuer d'ajout de liquide. Entretien/remplacement L’état de charge de la batterie 12 volts

peut diminuer surtout si vous utilisez votre véhicule : – lorsque la température extérieure baisse ; – après utilisation prolongée d’éléments consommateurs moteur à l’arrêt. Manœuvrez la batterie avec précaution car elle contient de l’acide sulfurique qui ne doit pas entrer en contact avec les yeux ou la peau. Si un tel contact survient, rincez abondamment à l’eau. Si besoin, consultez un médecin. Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion. Ne pas intervenir sous le capot moteur lorsque le véhicule est en charge ou lorsque le contact n’est pas coupé. Afin de garantir votre sécurité et le bon fonctionnement des équipements électriques du véhicule (feux, essuie-vitre, ABS, etc.), toutes les interventions sur la batterie secondaire 12 V (démontage, débranchement, etc.) doivent impérativement être effectuées par un professionnel spécialisé. Risque de brûlures par chocs électriques. Respectez impérativement les périodicités de remplacement mentionnées dans le document d’entretien sans les dépasser. La batterie étant spécifique, veillez à la faire remplacer par une batterie équivalente. Faites appel à un Représentant de la marque.BATTERIE SECONDAIRE 12 V

Respectez les indications portées sur la batterie

flamme nue interdite et défense de fumer ;

protection obligatoire de la vue ;

tenir à l‘écart des enfants ;

se reporter à la notice d‘utilisation du véhicule ;

matières corrosives. Pour ne pas endommager votre véhicule, il est interdit de recharger sa batterie secondaire 12 volts en utilisant : – un chargeur de batterie externe ; – une batterie d’un autre véhicule. Faites appel à un Représentant de la marque. Il est interdit de débrancher la batterie secondaire 12 volts. Risque de brûlures par chocs électriques. N’utilisez pas votre véhicule électrique pour dépanner la batterie 12 volts d’un autre véhicule. La puissance électrique 12 volts d’un véhicule électrique est insuffisante pour cette opération. Risques d’endommagement du véhicule. Lors des interventions sous le capot, celui-ci peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures.PRESSION DE GONFLAGE DES PNEUMATIQUES

Etiquette A La pression de gonflage des pneumatiques est indiquée sur l’étiquette

située sur la porte avant côté conducteur. Les pressions de gonflage doivent être vérifiées sur pneumatiques froids. Au cas où la vérification de la pression ne peut être effectuée sur les pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud.

: dimension des pneumatiques équipant le véhicule.

: pression de gonflage des pneumatiques pour les roues avant.

: pression de gonflage des pneumatiques pour les roues arrière. Véhicule équipé d’un avertisseur de perte de pression des pneumatiques En cas de sous-gonflage (crevaison, etc.), le témoin s'allume au tableau de bord 🡺 141. Sécurité pneumatique et monte de chaînes : pour connaître les conditions d'entretien et, suivant les versions, les conditions de monte de chaînes 🡺 235PRESSION DE GONFLAGE DES PNEUMATIQUES

Entretien - 225 Pour votre sécurité et le respect de la législation en vigueur. Lorsqu’il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de mêmes marque, dimension, type et structure sur un même essieu. Ils doivent : soit avoir une capacité de charge et une capacité de vitesse au moins égale aux pneumatiques d’origine, soit correspondre à ceux préconisés par un Représentant de la marque. Le non-respect de ces instructions peut mettre en cause votre sécurité et invalider la conformité de votre véhicule. Risque de perte de contrôle du véhicule.ENTRETIEN DE LA CARROSSERIE

Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’extérieur du véhicule régulièrement. Votre véhicule bénéficie des techniques anticorrosion performantes. Il n’en demeure pas moins soumis à l’action de différents paramètres. Agents atmosphériques corrosifs – pollution atmosphérique (villes et zones industrielles) ; – salinité de l’atmosphère (zones maritimes surtout par temps chaud) ; – conditions climatiques saisonnières et hygrométriques (sel répandu sur la chaussée en hiver, eau de nettoyage des rues…). Incidents de circulation Actions abrasives Poussière atmosphérique, sable, boue, gravillons projetés par d’autres véhicules… Un minimum de précautions s’impose pour vous assurer contre ces risques. Ce qu’il faut faire Lavez fréquemment votre véhicule, moteur arrêté, avec des shampooings sélectionnés par nos services (jamais de produits abrasifs). Rincez au préalable abondamment au jet : – les retombées résineuses des arbres ou les pollutions industrielles ; – la boue qui forme des amalgames humides dans les passages de roue et sur le dessous de caisse ; – la fiente d’oiseaux qui produit une réaction chimique avec la peinture amenant à une action décolorante rapide pouvant aller jusqu’au décollement de la peinture ; il est impératif de laver immédiatement le véhicule pour enlever ces taches, car il sera impossible de les faire disparaître par un lustrage ; – le sel, surtout dans les passages de roues et le dessous de caisse, après roulage dans des régions où des fondants chimiques ont été répandus. Retirez régulièrement les retombées végétales (résine, feuille...) du véhicule. Respectez l’espacement des véhicules en cas de roulage sur route gravillonnée pour éviter de blesser votre peinture. Effectuez ou faites effectuer rapidement les retouches en cas de blessure de la peinture pour éviter la propagation de la corrosion. N’oubliez pas les visites périodiques, dans le cas où votre véhicule bénéficie d’une garantie anticorrosion. Reportez- vous au Carnet d’entretien. Respectez les lois locales en ce qui concerne le lavage des véhicules (ex. : ne pas laver son véhicule sur la voie publique). S‘il est nécessaire de nettoyer des éléments mécaniques, charnières, etc., il est impératif de les protéger de nouveau par pulvérisation de produits homologués par nos services techniques. Nous avons sélectionné des produits spéciaux pour l’entretien que vous trouverez dans les boutiques de la marque. Ce qu’il ne faut pas faire Laver le véhicule en plein soleil ou lorsqu’il gèle. Gratter la boue ou des salissures sans les détremper. Laisser s’accumuler les souillures extérieures. Laisser la rouille se développer à partir de blessures accidentelles.ENTRETIEN DE LA CARROSSERIE

Entretien - 227 Enlever des taches avec des solvants, non sélectionnés par nos services, qui peuvent attaquer la peinture. Rouler dans la neige et la boue sans laver le véhicule, particulièrement les passages de roues et le dessous de caisse. Dégraisser ou nettoyer à l‘aide d‘appareils de nettoyage haute pression ou par pulvérisation de produits non homologués par nos services techniques : – –les éléments mécaniques (ex., compartiment moteur) ; – –les roues (ex., composants du système de freinage, tels que les étriers de frein) ; – –le dessous de caisse (emplacement de la batterie de traction 260 volts) ; – –les pièces dotées de charnières (ex., intérieur des portes) ; – –la trappe de charge ; – –les plastiques extérieurs peints (ex., pare-chocs). Cela pourrait provoquer des risques d’oxydation ou de mauvais fonctionnement. Particularité véhicules avec peinture mate Ce type de peinture requiert certaines précautions. Ce qu’il faut faire Lavez à l’eau abondamment, et à la main, le véhicule à l’aide d’un chiffon doux, d’une éponge douce... Ce qu’il ne faut pas faire Utiliser des produits à base de cire (lustrage). Frotter de manière intensive. Passer le véhicule sous un portique de lavage. Coller des autocollants sur la peinture (risque de marquage). Laver le véhicule avec un appareil de nettoyage haute pression. Passage sous un portique de lavage Ramenez la manette d'essuie-vitre en position arrêt. Vérifiez la fixation des équipements extérieurs, projecteurs additionnels, rétroviseurs et prenez soin de fixer avec un adhésif les balais d’essuie-vitre. Déposez le fouet d’antenne radio si le véhicule en possède un. Pensez à retirer l’adhésif et remettre l’antenne une fois le lavage terminé. Lavage du véhicule Ne jamais laver le compartiment moteur, la prise de charge et la batterie de traction au nettoyeur haute pression. Risque d’endommagement du circuit électrique. Ne jamais laver le véhicule lorsqu’il est en charge. Risque de chocs électriques pouvant entraîner la mort. Nettoyage des projecteurs, capteurs et caméras Utilisez un chiffon doux ou du coton. Si cela est insuffisant, imbibez-le légèrement d’eau savonneuse puis rincez toujours avec un chiffon doux ou coton. Terminez en essuyant délicatement avec un chiffon sec doux. N‘utilisez pas de produits de nettoyage à base d‘alcool ni d‘outils (comme un grattoir, par exemple).ENTRETIEN DES GARNITURES INTÉRIEURES

Un véhicule bien entretenu permet de le conserver plus longtemps. Il est donc conseillé d’entretenir l’intérieur du véhicule régulièrement. Une tache doit toujours être traitée rapidement. Quelle que soit la nature de la tache, utilisez de l’eau savonneuse froide (éventuellement tiède) à base de savon naturel. L’emploi de détergents (liquide pour vaisselle, produit en poudre, produits à base d’alcool...) est à proscrire. Utilisez un chiffon doux. Rincer et absorber l'excès d'eau. tableau de bord (ex. : tableau de bord, montre, afficheur température extérieure, afficheur radio…) Utilisez un chiffon doux ou du coton. Attention : N'utiliser aucun agent de nettoyage liquide ou d'eau pour nettoyer le tableau de bord. Il est recommandé d'utiliser uniquement un chiffon doux et sec pour nettoyer le tableau de bord, car il ne possède pas d'écran en verre. L’emploi de produits à base d’alcool est à proscrire. Ceintures de sécurité Elles doivent être tenues propres. Utilisez soit les produits sélectionnés par nos services techniques (boutiques de la marque) soit de l’eau tiède savonneuse avec une éponge et séchez avec un chiffon sec. L’emploi de détergents ou teinture est à proscrire. Textiles (sièges, habillage de portes...) Dépoussiérez régulièrement les textiles. Tâche liquide Utilisez l’eau savonneuse. Absorbez ou tamponnez légèrement (ne jamais frotter) à l’aide du chiffon doux, rincez et absorbez l’excédent. Tâche solide ou pâteuse Retirez immédiatement et avec précaution l’excédent de matière solide ou pâteuse avec une spatule (en allant des bords vers le centre afin d’éviter d’étaler la tâche). Nettoyer de la même manière qu'une tache liquide. Particularité des bonbons, chewing- gums Posez un glaçon sur la tâche afin de la cristalliser puis procédez comme indiqué pour une tâche solide. Pour tout conseil d’entretien intérieur et/ou de résultat non satisfaisant, consultez le Représentant de la marque. Démontage/remontage d’équipements amovibles montés d’origine dans le véhicule Si vous devez déposer des équipements pour nettoyer l'habitacle (notamment les tapis), veiller à toujours les réinstaller correctement et dans la bonne position (le tapis conducteur doit être réinstallé côté conducteur, etc.) et à les fixer avec les composants qui les accompagnent (le tapis conducteur, par exemple, doit toujours être fixé avec les fixations préinstallées). Dans tous les cas, véhicule à l’arrêt, vérifiez que rien ne vient gêner la conduite (obstacle dans l’enfoncementENTRETIEN DES GARNITURES INTÉRIEURES

Entretien - 229 des pédales, coïncement du talon par le surtapis...). Ce qu’il ne faut pas faire : Il est fortement déconseillé de positionner des objets au niveau des aérateurs tels que désodorisant, parfum… qui pourraient endommager l’habillage de la planche de bord. Il est fortement déconseillé d'utiliser un appareil de nettoyage haute pression ou de pulvérisation à l'intérieur de l'habitacle : sans précaution d'usage, cela pourrait nuire, entre autres, au bon fonctionnement des composants électriques ou électroniques présents dans le véhicule.KIT DE GONFLAGE DES PNEUMATIQUES

230 - Conseils pratiques

Le kit répare les pneumatiques endommagés sur la bande de roulement

par des objets de moins de 4 millimètres. Il ne répare pas tous les types de crevaisons comme les coupures de plus de 4 millimètres, les entailles sur le flanc

du pneumatique. Assurez-vous aussi que votre jante est en bon état. Ne retirez pas le corps étranger à l’origine de la crevaison si celui-ci est toujours dans le pneumatique. N’utilisez pas le kit de gonflage si le pneu est abîmé à la suite d’un roulage avec un pneu crevé. Contrôlez donc soigneusement les flancs des pneus avant toute intervention. De même, rouler avec des pneumatiques dégonflés, voire même à plat (ou crevés) peut nuire à la sécurité et s’avérer être non réparable. Cette réparation est temporaire. Un pneumatique ayant subi une crevaison doit toujours être examiné (et réparé si cela est possible) dans les meilleurs délais par un spécialiste. Lors du remplacement d’un pneumatique réparé à l’aide de ce kit, vous devez en avertir le spécialiste. Lors du roulage, une vibration peut être ressentie du fait de la présence du produit dans le pneumatique.KIT DE GONFLAGE DES PNEUMATIQUES

Conseils pratiques - 231 Le kit est homologué uniquement pour gonfler les pneumatiques du véhicule équipé d’origine de ce kit. En aucun cas, il ne doit servir à gonfler les pneumatiques d’un autre véhicule, ou tout autre objet gonflable (bouée, bateau…). Evitez les projections sur la peau lors des manipulations de la bouteille de produit de réparation. Si toutefois des gouttelettes s’échappent, rincez abondamment. Ne laissez pas le kit de réparation à la portée des enfants. Ne jetez pas la bouteille vide dans la nature. Remettez-la à votre Représentant de la marque ou à un organisme chargé de sa récupération. La bouteille a une durée de vie limitée indiquée sur son étiquette. Vérifiez la date de péremption. Rendez-vous chez un Représentant de la marque pour remplacer le tuyau de gonflage et la bouteille de produit de réparation. Suivant véhicule, en cas de crevaison, utilisez le kit situé dans le coffre ou sous le tapis de coffre. Véhicule équipé d’un avertisseur de perte de pression des pneumatiques En cas de sous-gonflage (crevaison, basse pression, etc.), le témoin s'allume sur le tableau de bord 🡺 141

Moteur en marche et frein de parking serré, – Déconnectez tout accessoire précédemment branché sur les prises accessoires du véhicule ; – Reportez-vous aux informations présentes sur le compresseur du kit de gonflage situé dans le coffre du véhicule et suivez les instructions ; – Gonflez le pneumatique à la pression recommandée 🡺 224 – après 15 minutes maximum, arrêtez le gonflage pour lire la pression (sur le manomètre

Nota : pendant que la bouteille se vide (environ 30 secondes), le manomètre

indique brièvement une pression jusqu’à 6 bar, ensuite la pression chute.KIT DE GONFLAGE DES PNEUMATIQUES

232 - Conseils pratiques

– Ajustez la pression : pour l'augmenter, continuez le gonflage avec le kit ; pour la diminuer, appuyez sur le bouton

Si une pression minimum de 1,8 bar n’est pas atteinte après 15 minutes, la réparation n’est pas possible ; ne prenez pas la route, faites appel à un Représentant de la marque. Avant d'utiliser ce kit, garez le véhicule de façon à être suffisamment éloigné de la zone de circulation, allumez les feux de détresse, serrez le frein de parking, faites descendre tous les occupants du véhicule et maintenez-les éloignés de la zone de circulation. En cas de stationnement sur le bas-côté de la chaussée, vous devez avertir les autres usagers de la route de la présence de votre véhicule au moyen d’un triangle de présignalisation ou autres dispositifs prescrits par la législation locale du pays où vous vous trouvez. Une fois que le pneu est correctement gonflé, déposez le kit : dévissez lentement l‘embout de gonflage de la bouteille

, de manière à éviter la projection de produit et stockez la bouteille dans un emballage en plastique pour éviter l‘écoulement du produit. – Collez l’étiquette de préconisation de conduite (localisée en dessous de la bouteille) sur un emplacement visible par le conducteur sur la planche de bord. – Rangez le kit. – A la fin de la première opération de gonflage, le pneu fuira toujours, il est impératif de réaliser un roulage pour colmater le trou. – Démarrez sans délai et roulez à une vitesse de 20 à 60 km/h de manière à répartir le produit uniformément dans le pneumatique ; après avoir parcouru une distance de 3 kilomètres, arrêtez- vous et contrôlez la pression. – Si la pression est supérieure à 1,3 bar, mais inférieure à celle recommandée (voir l‘étiquette collée sur le bord de la porte conducteur), réajustez-la. Sinon, contactez un représentant agréé : le pneumatique ne peut pas être réparé. Précaution d’utilisation du kit Le kit ne doit pas fonctionner plus de 15 minutes consécutives. La bouteille devra être remplacée après la première utilisation même s’il reste du liquide dedans.KIT DE GONFLAGE DES PNEUMATIQUES

Conseils pratiques - 233 Aucun objet ne doit se trouver aux pieds du conducteur : en effet, en cas de freinage brusque, ces objets risquent de glisser sous le pédalier et d’empêcher son utilisation. Attention, un bouchon de valve manquant ou mal vissé peut nuire à l’étanchéité des pneumatiques et provoquer des pertes de pression. Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés. Après une réparation à l’aide du kit, il ne faut pas parcourir plus de 200 km. De plus, réduisez votre vitesse et ne dépassez en aucun cas 80 km/h. En guise de rappel, collez l’étiquette prévue à cet effet à un emplacement bien visible de la planche de bord. Suivant pays ou législation locale, un pneumatique réparé à l’aide du kit de gonflage des pneumatiques devra être remplacé.BLOC-OUTILS

234 - Conseils pratiques

La présence d'outils dans la zone du coffre dépend du véhicule. Selon le véhicule, le bloc outils se compose de : – pistolet de compresseur pour le véhicule et la charge

– récipient de produit anti-crevaison

– kit de gonflage des pneumatiques

Ne laissez jamais les outils librement dans le véhicule car ils risqueraient d'être projetés en cas de freinage. Après utilisation, veillez à bien clipper les outils dans le bloc outils puis positionnez-le correctement dans son logement. Risque de blessures. Emplacements des outils La présence des outils dans le bloc outils dépend du véhicule. Bloc outils

situé dans la zone du coffre.PNEUMATIQUES

Conseils pratiques - 235 Les pneumatiques constituent le seul contact entre le véhicule et la route, il est donc essentiel de les tenir en bon état. Vous devez impérativement vous conformer aux règles locales prévues par le code de la route. Entretien des pneumatiques Les pneumatiques doivent être en bon état et leurs sculptures doivent présenter un relief suffisant ; les pneumatiques agréés par nos services techniques comportent des témoins d'usure

qui sont constitués de bossages-témoins incorporés dans l'épaisseur de la bande de roulement. Lorsque le relief des sculptures a été érodé jusqu’au niveau des bossages- témoins, ceux-ci deviennent visibles

: il est alors nécessaire de remplacer vos pneumatiques car la profondeur des sculptures n’est, au plus, que de 1,6 mm et ceci entraîne une mauvaise adhérence sur les routes mouillées. Un véhicule surchargé, de longs parcours sur autoroutes plus particulièrement par fortes chaleurs, une conduite habituelle sur de mauvais chemins concourent à une détérioration plus rapide des pneumatiques et influent sur la sécurité. Les incidents de conduite, notamment les « coups de trottoir », risquent d’endommager les pneumatiques et les jantes et de fausser la géométrie du train avant ou arrière. Dans ce cas, faites vérifier leur état par un Représentant de la marque. Pressions de gonflage Respectez les pressions de gonflage, vérifiez-les au moins une fois par mois et avant chaque long voyage (reportez-vous à l'étiquette collée côté conducteur). 🡺 224 Les pressions doivent être vérifiées à froid ; ne tenez pas compte des pressions supérieures qui seraient atteintes par temps chaud ou après un parcours effectué à vive allure. Des pressions insuffisantes entraînent une usure prématurée et des échauffements anormaux des pneumatiques. La sécurité du véhicule peut donc être affectée et les risques encourus sont les suivants : – mauvaise tenue de route. – risque d’éclatement ou de perte de la bande de roulement. La pression de gonflage dépend de la charge et de la vitesse d’utilisation. Ajustez les pressions en fonction des conditions d’utilisation (reportez-vous à l’étiquette collée côté conducteur). Au cas où la vérification de la pression ne peut être effectuée sur lesPNEUMATIQUES

236 - Conseils pratiques

pneumatiques froids, il faut majorer les pressions indiquées de 0,2 à 0,3 bar (ou 3 PSI). Il est impératif de ne jamais dégonfler un pneumatique chaud. Particularité Suivant véhicule, vous disposez d’un adaptateur à positionner sur la valve avant de faire l’appoint d’air. Permutation des roues Cette pratique est déconseillée. Attention, un bouchon de valve manquant ou mal vissé peut nuire à l’étanchéité des pneumatiques et provoquer des pertes de pression. Ayez toujours des bouchons de valve identiques à ceux d’origine et entièrement vissés. Véhicule équipé d’un avertisseur de perte de pression des pneumatiques En cas de sous-gonflage (crevaison, etc.), le témoin s'allume au tableau de bord. 🡺 141 Réinitialisez la valeur de référence de la pression après chaque réglage.🡺 141 Remplacement des pneumatiques Pour votre sécurité. Seuls les pneumatiques identiques à ceux montés à l'origine ou recommandés par un Représentant de la marque doivent être utilisés. Le non-respect de ces instructions peut compromettre votre sécurité. Cela pourrait nuire à la stabilité, au comportement, au freinage ou au jeu entre la carrosserie et les pneumatiques. Certains de ces effets peuvent entraîner la perte du contrôle du véhicule dans certaines conditions de conduite.PNEUMATIQUES

Conseils pratiques - 237 Pour votre sécurité et le respect de la législation en vigueur. Lorsqu’il y a nécessité de les remplacer, il ne faut monter sur votre véhicule que des pneumatiques de mêmes marque, dimension, type et structure sur un même essieu. Ils doivent avoir une capacité de charge et une capacité de vitesse au moins égale aux pneumatiques d'origine et correspondre à ceux recommandés par un Représentant de la marque. Le non-respect de ces instructions peut mettre en cause votre sécurité et invalider la conformité de votre véhicule. Risque de perte de contrôle du véhicule. Utilisation hivernale Chaînes Pour des raisons de sécurité, il est formellement interdit de monter des chaînes à l’arrière. Toute monte de pneumatiques de taille supérieure à celle d’origine peut rendre impossible le chaînage. Pneus « neiges » ou « thermogommes » Par souci de sécurité (qualité de traction du véhicule), équipez les quatre roues du véhicule.

Avertissement : ces pneumatiques

comportent parfois un sens de roulage et un indice de vitesse maximum qui peut être inférieur à la vitesse maximum de votre véhicule. La monte de chaînes n’est possible qu’avec des pneumatiques de taille identique à ceux montés d’origine sur votre véhicule. Pneus cloutés Ce type d’équipement n’est utilisable que durant une période limitée et déterminée par la réglementation locale. Il est nécessaire de respecter la vitesse imposée par la réglementation en vigueur. Ces pneus doivent équiper les deux roues de l’essieu avant au minimum. Dans tous les cas nous vous recommandons de consulter un Représentant de la marque qui saura vous conseiller sur le choix de l’équipement le mieux adapté à votre véhicule.FEUX AVANT

238 - Conseils pratiques

Remplacement des lampes Feu de route / feu de croisement – Déposez le cache

Type de lampe : HB3 Lors des interventions à proximité du moteur, celui-ci peut être chaud. De plus le motoventilateur peut se mettre en route à tout instant. Risque de blessures. – Déposez le connecteur de la lampe

. Dégagez le ressort

et sortez la lampe. Ne touchez pas le verre de la lampe, tenez-la par son culot. – Utilisez impérativement des lampes anti-UV de 55 W pour ne pas endommager la glace plastique des projecteurs. Repérez le bon positionnement de la lampe avant le démontage pour la positionner correctement lors du remontage. La lampe changée, veillez à bien repositionner le cache. Feu indicateur de direction à LED Feu indicateur de direction à LED

Feux de jour / de position à LED

Feux de route / feux de croisement

Conseils pratiques - 239 Consultez un Représentant de la marque. Les lampes sont sous pression et peuvent éclater lors du remplacement. Risque de blessures. Toute manipulation (ou modification) du circuit électrique doit être réalisée par un Représentant de la marque. En effet, un branchement incorrect pourrait entraîner la détérioration de l’installation électrique (câblage, organes, en particulier l’alternateur). De plus, votre Représentant de la marque dispose des pièces nécessaires à l’adaptation. Suivant la législation ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.FEUX ARRIÈRE

240 - Conseils pratiques

Remplacement des lampes Feux de position/stop à LED 1 Pour démonter la lampe

, veuillez consulter un revendeur agréé. Feux de position arrière (feux indicateurs de direction 2 / feux de recul 3) Tournez le porte-ampoule

retirez-le. Feu indicateur de direction

. Type de lampe : W16W. Prenez garde lorsque vous remplacez des ampoules. Changer la position d'une ampoule peut entraîner son dysfonctionnement. consultez un Représentant de la marque. Troisième feu stop 4 L'ampoule du troisième feu stop

est accessible par le coffre. Faites glisser le cache de l'ampoule vers le bas pour le libérer.FEUX ARRIÈRE

Conseils pratiques - 241 Tournez le porte-ampoule

d’un quart de tour, dégagez-le et sortez l'ampoule. Type de lampe : W16W. Remontage Pour le remontage, procédez en sens inverse en veillant à ne pas endommager le câblage. Feu antibrouillard arrière

Accédez au porte-ampoule situé sous le bouclier arrière, puis dévissez-le en le tournant vers le centre du véhicule et retirez l’ampoule. Type de lampe : W16W. Eclairage de plaque d'immatriculation à LED

Consultez un Représentant de la marque.ÉCLAIRAGE INTÉRIEUR

242 - Conseils pratiques

Remplacement des lampes Plafonniers 1 Libérez le plafonnier avec un outil tel qu'un tournevis à lame plate.Dégagez la lampe concernée.Type de lampe : C5W.Les lampes sont sous pression et peuvent éclater lors du remplacement.Risque de blessures.Prenez garde lorsque vous remplacez des ampoules. Changer la position d'une ampoule peut entraîner son dysfonctionnement.INSTALLATION ET UTILISATION D‘ACCESSOIRES

Conseils pratiques - 243 Accessoires électriques et électroniques Avant d’installer ce type d’accessoire (en particulier pour les émetteurs/récepteurs : bande de fréquences, niveau de puissance, position de l’antenne...), assurez-vous que celui-ci est compatible avec votre véhicule. Adressez- vous à un Représentant de la marque. Avant de brancher un accessoire à une prise, assurez-vous qu'il ne dépasse pas la puissance maximale autorisée pour cette prise 🡺 211 🡺 203. Risque d'incendie. Toute intervention sur le circuit électrique et/ou électronique du véhicule ne doit être effectuée que par un professionnel qualifié. Toute mauvaise connexion et/ou installation d'accessoires électriques / électroniques non agréée par le constructeur peut provoquer : – des dégâts sur des équipements électriques et/ou électroniques ; – des dégâts sur les composants qui y sont connectés ; – la collecte et l'utilisation de données relatives au véhicule ; – une atteinte à la vie privée (modification, suppression ou accès non autorisé aux données personnelles). Risque d‘accidents graves. Risque d‘atteinte à la vie privée. Si vous faites installer des équipements électriques, veillez à ce que le calibre et la position du fusible correspondant vous soient communiqués. Utilisation de la prise diagnostic L‘utilisation d‘accessoires électroniques sur la prise diagnostic peut perturber gravement les systèmes électroniques du véhicule et/ou porter atteinte à la vie privée (modification, suppression ou accès non autorisé aux données personnelles). Pour votre sécurité, nous vous recommandons d‘utiliser uniquement des accessoires électroniques approuvés par le constructeur. Consultez un représentant de la marque. Risque d‘accident grave. Risque d‘atteinte à la vie privée. Montage ultérieur d’accessoires Si vous souhaitez poser des accessoires sur le véhicule : contactez un Représentant de la marque. De plus, afin d’assurer le bon fonctionnement de votre véhicule et d’éviter tout risque de nature à porter atteinte à votre sécurité, nous vous conseillons d’utiliser des accessoires spécifiés, adaptés à votre véhicule et qui seuls sont garantis par le constructeur. Si vous utilisez une canne antivol, fixez-la uniquement sur la pédale de frein. Obstacles pour le conducteurINSTALLATION ET UTILISATION D‘ACCESSOIRES

244 - Conseils pratiques

Côté conducteur, n’utilisez impérativement que des surtapis adaptés au véhicule, s’accrochant aux éléments préinstallés et vérifiez régulièrement leur fixation. Ne pas superposer plusieurs tapis. Risque de coincement des pédalesFUSIBLES

Conseils pratiques - 245 Boîtier de fusibles En cas de non-fonctionnement d’un appareil électrique, vérifiez l’état des fusibles. Tirez sur la trappe

depuis le bord inférieur ou, selon le véhicule, tirez sur la trappe

pour la retirer afin d’accéder aux fusibles. Pince

Débrochez le fusible à l’aide de la pince

, située au dos de la trappe

Pour le sortir de la pince, glissez-le latéralement. Il est recommandé de ne pas utiliser les emplacements des fusibles libres. Selon la législation en vigueur ou par précaution, procurez-vous chez un Représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles. Vérifiez le fusible concerné et remplacez- le, si nécessaire, par un fusible impérativement de même ampérage. Un fusible d’ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d’incendie) en cas de consommation anormale d’un équipement. Affectation des fusibles (la présence des fusibles dépend du niveau d’équipement du véhicule) Symbole AffectationFUSIBLES

246 - Conseils pratiques

Contacteur d'aide au stationnement/Limiteur de vitesse Relais de sécurité enfants/Capteur de lumière automatique Fusible EVC Boîtier télématique de covoiturage Essuie-vitre avant Relais de feux de recul (Feux arrière/Navigation à très faible coût/BCM) Feu de jour/Feu arrière droit, Feu de route, Feu de croisement Radio/BCM/ECU de gestion de l'énergie Prise accessoire Moteur de soufflerie/ Commande de climatisation Lève-vitre avant BCM Symbole Affectation Plafonnier/Bobine de relais de commande de lève-vitre Ordinateur de bord EMM ECU de gestion de l’énergie Avertisseur sonore Commande des clignotants Verrouillage de porte Compresseur de climatisation/Bobine de relais de groupe motopropulseur Rétroviseur extérieur BCM/Levier de vitesses/ Combiné/ECU de gestion de l'énergie Contacteur de feux stop Relais d'essuie-vitre arrière/lave-vitre/feux de recul Direction assistée électronique Symbole Affectation Airbag Désembueur E.S.P. Transpondeur/Contrôle dynamique de conduite/ Contacteur de feux stop Lève-vitre arrière OnduleurFUSIBLES

Conseils pratiques - 247 Pour repérer les fusibles, aidez-vous de l‘étiquette d‘affectation des fusibles située dans le rangement. Le remplacement de certains fusibles nécessite l‘intervention d‘un professionnel qualifié. Ces fusibles ne figurent pas sur l‘étiquette. N'intervenez que sur les fusibles représentés sur les étiquettes.BATTERIE :

248 - Conseils pratiques

Dépannage Batterie 12V La batterie secondaire est une batterie 12 volts : elle fournit l'énergie nécessaire au fonctionnement des équipements du véhicule (feux, essuie-vitre, système audio, etc.) et de certains systèmes de sécurité tels que l'ABS. N’utilisez pas votre véhicule électrique pour dépanner la batterie secondaire 12 volts d’un autre véhicule. La puissance électrique 12 volts d’un véhicule électrique est insuffisante pour cette opération. Risque d’endommagement du véhicule Pour ne pas endommager votre véhicule, il est interdit de recharger sa batterie secondaire 12 volts en utilisant : – un chargeur de batterie externe ; – une batterie d’un autre véhicule. Faites appel à un Représentant de la marque. Lors des interventions dans le compartiment moteur certains éléments peuvent être chauds. De plus, le ventilateur peut se mettre en route à tout instant. Risque de brûlures ou de blessures. Ne jetez pas vos piles usagées dans la nature ; remettez-les à un organisme chargé de la collecte et du recyclage des piles.BATTERIE :

Conseils pratiques - 249 Certaines batteries peuvent présenter des spécificités en terme de recharge. Consultez votre Représentant de la marque. Evitez tout risque d’étincelle qui pourrait entraîner immédiatement une explosion et procédez au chargement dans un local bien aéré. Risques de blessures graves. Manœuvrez la batterie avec précaution car elle contient de l’acide sulfurique qui ne doit pas entrer en contact avec les yeux ou la peau. Si un tel contact survient, rincez abondamment à l’eau si besoin consultez un médecin. Tenez toute flamme, tout point incandescent et toute étincelle éloignés des éléments de la batterie : risque d’explosion. Lors des interventions à proximité du moteur, prenez-garde : celui-ci peut être chaud. De plus, le ventilateur peut se mettre en route à tout instant. Risque de blessures.TÉLÉCOMMANDE À RADIOFRÉQUENCE :

250 - Conseils pratiques

Batterie : Anomalies de fonctionnement Si la pile est trop faible pour assurer le bon fonctionnement, vous pouvez toujours démarrer et verrouiller/déverrouiller le véhicule. 🡺 55Lors du remplacement :– assurez-vous que les piles sont correctement insérées.Risque d'explosion.– si la trappe ne se ferme pas correctement, ne l‘utilisez pas et gardez-la hors de portée des enfants.Remplacement de la pileOuvrez le boîtier, par la fente

, à l’aide d’un outil type tournevis plat, et remplacez la pile en respectant le type et la polarité gravée sur le fond du couvercle.Lorsqu'elles doivent être remplacées, veillez à utiliser une pile identique ou de type équivalent (consultez un représentant de la marque).Assurez-vous que le couvercle est bien clippé et que la vis est correctement serrée.Nota : lors du remplacement de la pile, il est conseillé de ne pas toucher au circuit électronique situé dans le couvercle des clés.TÉLÉCOMMANDE À RADIOFRÉQUENCE :

Conseils pratiques - 251 Précautions relatives aux piles : – conservez les piles (neuves ou usagées) hors de portée des enfants ; – n‘ingérez pas les piles ; Risque de brûlure chimique pouvant entraîner la mort. – si une pile est ingérée ou introduite dans une partie du corps, consultez un médecin dès que possible. Ne jetez pas vos piles usagées dans la nature ; remettez-les à un organisme chargé de la collecte et du recyclage des piles. Les piles sont disponibles chez un Représentant de la marque, leur durée de vie est de deux ans environ. Veillez à l’absence de trace d’encre sur la pile : risque de mauvais contact électrique.BALAIS D’ESSUIE-VITRES

252 - Conseils pratiques

Remplacement Remplacement des balais d’essuie-vitre avant 1 Lorsque les essuie-vitres sont en position OFF et que le contact est coupé, soulevez le bras du balai d'essuie-vitre, , appuyez sur la languette et poussez le balai vers le bas pour le dégager de son logement.Remontage du balai d'essuie-vitre avantFaites glisser le balai sur le bras jusqu’au clippage. Assurez-vous du bon verrouillage du balai. Ramener l'essuie-vitre en position abaissée.En cas de remplacement de l'ensemble complet, n'appuyez pas sur le caoutchouc du balai d'essuie-vitre

– Par temps de gel, assurez-vous que les balais d’essuie-vitre ne sont pas immobilisés par le givre (risque d’échauffement du moteur).– Surveillez l’état des balais. Il sont à changer dès que leur efficacité diminue : environ tous les ans.Durant le changement du balai, lorsque celui-ci est retiré, veillez à ne pas laisser le bras retomber sur la vitre : risque de casser la vitre. Remplacement des balais d’essuie-vitre arrière 4 L'essuie-vitre étant en position d'arrêt et le contact coupé, levez le bras d'essuie-vitre Faites pivoter le balai d'essuie-vitre jusqu'à rencontrer une résistance (mouvement B). Tirez le balai (mouvement C) pour le dégager.Remontage du balai d'essuie-vitre arrièrePour remonter le balai d’essuie-vitre, procédez en sens inverse. Assurez-vous du bon verrouillage du balai.BALAIS D’ESSUIE-VITRES

Conseils pratiques - 253 Vérifiez l'état des balais. Vous êtes responsable de leur bon entretien : – nettoyez les balais, le pare- brise et la lunette arrière régulièrement avec de l’eau savonneuse ; – ne pas utiliser les essuie-vitres lorsque le pare-brise est sec ; – les décoller du pare-brise lorsqu'ils n'ont pas fonctionné pendant longtemps.REMORQUAGE

254 - Conseils pratiques

Choix du dépannage Cas de la panne d’énergie Dans le cas d'une décharge complète de la batterie de traction, tout type de remorquage est autorisé : remorquage sur plateau ou remorquage sur route à l'aide de l'anneau de remorquage (reportez- vous aux pages suivantes). Tout autre cas Seul le dépannage sur plateau est autorisé. Dépannage sur plateau Le dépannage sur plateau est impératif pour tout autre cas que l’immobilisation du véhicule suite à une décharge complète de la batterie de traction. Dans le cas de la panne d’énergie, reportez-vous en pages suivantes. Avant toute manœuvre de dépannage, insérez la clé dans le contacteur pour déverrouiller la colonne de direction. Tournez-la en position M. Il est impératif de respecter la réglementation en vigueur sur le dépannage. En cas de panne d'énergie : remorquage sur route Dans le cas d'une décharge complète de la batterie de traction, il est possible de récupérer le véhicule sur un plateau ou de remorquer le véhicule avec l'anneau de remorquage en suivant les instructions ci-dessous. Avant tout remorquage, insérez la clé dans le contacteur pour déverrouiller la colonne de direction. Tournez-la en position M. Placez le leviez au point mort (position N pour les véhicules équipés d’une boîte de vitesses automatique). La colonne se déverrouille, les fonctions accessoires sont alimentées : vous pouvez utiliser l’éclairage du véhicule (feux de détresse, feux de stop, etc.). La nuit, le véhicule doit être éclairé. Il est impératif de respecter la réglementation en vigueur sur le remorquage. Moteur arrêté les assistances de direction et de freinage ne sont plus opérationnelles. Il est interdit d'accrocher le véhicule sur le bras inférieur ou l'essieu arrière. Un endroit est spécifiquement prévu pour accrocher le véhicule.REMORQUAGE

Conseils pratiques - 255 Point de remorquage avant

Le point de remorquage ne doit être utilisé qu'à des fins de remorquage : ne jamais l'utiliser pour lever le véhicule directement ou indirectement. Assurez-vous du bon vissage de l’anneau. Risque de perte de l'objet remorqué. Déclippez le cache

en passant un outil plat comme un tournevis sous le cache. Vissez l'anneau de remorquage

fond : dans un premier temps à la main, jusqu'en butée. Utilisez uniquement l'anneau de remorquage

situé sous le tapis de coffre dans le bloc outils 🡺 234. Remarque : il est recommandé de ne pas utiliser un anneau de remorquage déformé. Ne retirez pas la clé du contacteur du démarrage pendant le remorquage. Aucun point de remorquage arrière n'est prévu dans le véhicule, qui n'est pas adapté au remorquage de charges Ne laissez jamais les outils pêle-mêle dans le véhicule : risque de projections lors d‘un freinage. Après utilisation, veillez à bien clipper les outils dans le bloc outils, puis suivant véhicule, positionnez-le correctement dans son logement. Risque de blessures.ANOMALIES DE FONCTIONNEMENT

256 - Conseils pratiques

Les conseils suivants vous permettent de vous dépanner rapidement et provisoirement ; par sécurité consultez dès que possible un Représentant de la marque. Anomalies CAUSES POSSIBLES QUE FAIRE La charge de la batterie de traction est impossible. Absence de courant dans les prises domestiques ou mauvais branchement du câble dans la prise domestique. Faites vérifier l’installation (disjoncteur, programmateur...). Vérifiez les connexions (prise de charge, etc.) 🡺 26 La température extérieure est inférieure à -26 °C. Rechargez votre véhicule dans un lieu tempéré 🡺 254. Le cordon est défectueux. Consultez un Représentant de la marque pour son remplacement. Le cordon de charge n’est pas correctement verrouillé au véhicule Branchez le câble de charge correctement sur le véhicule 🡺 26. La colonne de direction reste verrouillée. Volant bloqué. Pour déverrouiller, tournez la clé et le volant 🡺 130. Désynchronisation de la télécommande Déverrouiller la porte conducteur à l'aide de la clé dans la serrure de porte, et démarrer le moteur pour synchroniser la télécommande. Sur route CAUSES POSSIBLES QUE FAIRE La direction devient dure. Pneumatiques mal gonflés ou mal équilibrés ou endommagés. Vérifiez la pression des pneumatiques : si ce n’est pas la cause, faites vérifier leur état par un Représentant de la marque. Vibrations. Pneumatiques mal gonflés ou mal équilibrés ou endommagés. Vérifiez la pression des pneumatiques ; si ce n’est pas la cause, faites vérifier leur état par un Représentant de la marque. Fuites d’eau. Vérifiez le réservoir de liquide de refroidissement : il doit contenirANOMALIES DE FONCTIONNEMENT

Conseils pratiques - 257 Sur route CAUSES POSSIBLES QUE FAIRE du liquide. S'il n'y a pas de liquide de refroidissement, consultez un Représentant de la marque dès que possible. Equipement électrique CAUSES POSSIBLES QUE FAIRE L'essuie-glace ne fonctionne pas. Balai d’essuie-vitre collé. Décollez les balais avant d’utiliser l’essuie-vitre. Circuit électrique défectueux. Consultez un représentant de la marque. Fusible endommagé. Remplacez le fusible 🡺 245. L’essuie-vitre ne s’arrête plus. Commandes électriques défectueuses. Consultez un représentant de la marque. Fréquence plus rapide des feux clignotants. Lampe grillée. Remplacez la lampe 🡺 245. Les feux clignotants ne fonctionnent plus. Circuit électrique défectueux. Consultez un représentant de la marque. Fusible endommagé. Remplacez le fusible🡺 245. Les projecteurs ne s’allument ou ne s’éteignent plus. Circuit électrique ou commande défectueux. Consultez un représentant de la marque. Fusible endommagé. Remplacez le fusible Traces de condensation dans les phares avant et ou arrière. Il ne s’agit pas d’une anomalie. La présence de traces de condensation peut être un phénomène naturel lié aux variations de température et à l'humidité Dans ce cas, les traces disparaîtront progressivement lors de l’utilisation des feux.PLAQUES D’IDENTIFICATION VÉHICULE

258 - Caractéristiques techniques

Les indications figurant sur la plaque constructeur sont à rappeler dans toutes vos lettres ou commandes. Plaque d’identification constructeur

Nom du constructeur.

Numéro de conception communautaire ou numéro d’homologation.

Numéro d’identification.

Suivant véhicule, cette information est rappelée sur le marquage.

MMAC (Masse Maximum Autorisée en Charge)

MTR (masse Totale Roulante : véhicule en charge avec remorque)

MMTA (Masse Maxi Totale Autorisée) essieu avant.

MMTA essieu arrière.

Adresse du constructeur.PLAQUES D’IDENTIFICATION MOTEUR

Caractéristiques techniques - 259 Caractéristique moteur Type moteur : 4DB Les indications figurant sur la plaque moteur ou l'étiquette A sont à rappeler dans toutes vos lettres ou commandes. (emplacement différent suivant motorisation)

Numéro du moteur.INFORMATIONS TECHNIQUES DESTINÉES AUX SERVICES D'URGENCE

260 - Caractéristiques techniques

Le QR Code sur l’étiquette A permet aux secouristes utilisant une tablette ou un smartphone d’accéder immédiatement aux informations techniques utiles pour intervenir sur le véhicule en cas d’accident. Assurez-vous que l’étiquette A est toujours visible et présente sur le pare- brise et sur la lunette arrière. Toute modification ou détérioration empêcherait l’accès à ces informations.DIMENSIONS (EN MÈTRES)

Caractéristiques techniques - 261 (en mètres)DIMENSIONS (EN MÈTRES)

262 - Caractéristiques techniques

1622 à 1767 – 1767 avec rétroviseurs déployés – 1622 avec rétroviseurs rabattusMASSES (EN KG)

Caractéristiques techniques - 263 (en kg) Les masses indiquées sont celles d'un véhicule de base et sans options : elles varient en fonction de l'équipement de votre véhicule. Consultez votre Représentant de la marque. Masse maximum autorisée en charge (MMAC) Masse maximum totale autorisée (MMTA) Masse totale roulante (MTR) Masses indiquées sur la plaque constructeur 🡺 258 Masse Remorque Freinée interdit Masse Remorque non Freinée interdit Charge admise sur le point d’attelage interdit Charge admise sur le toit avec le dispositif de portage interditPIÈCES DE RECHANGE ET RÉPARATIONS

264 - Caractéristiques techniques

Les pièces de rechange d’origine sont conçues sur la base d’un cahier des charges très strict et font l’objet de tests spécifiques. De ce fait, elles ont un niveau de qualité au moins équivalent à celles qui sont montées sur les véhicules neufs. En utilisant systématiquement les pièces de rechange d’origine, vous avez l’assurance de préserver les performances de votre véhicule. En outre, les réparations effectuées dans le Réseau de la marque avec des pièces de rechange d’origine sont garanties selon les conditions données au dos de l’ordre de réparation.JUSTIFICATIFS D’ENTRETIEN

Caractéristiques techniques - 265 VIN : .................................................................................. Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □

• Voir page spécifiqueJUSTIFICATIFS D’ENTRETIEN

266 - Caractéristiques techniques

VIN : .................................................................................. Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □

• Voir page spécifiqueJUSTIFICATIFS D’ENTRETIEN

Caractéristiques techniques - 267 VIN : .................................................................................. Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □

• Voir page spécifiqueJUSTIFICATIFS D’ENTRETIEN

268 - Caractéristiques techniques

VIN : .................................................................................. Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □

• Voir page spécifiqueJUSTIFICATIFS D’ENTRETIEN

Caractéristiques techniques - 269 VIN : .................................................................................. Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □

• Voir page spécifiqueJUSTIFICATIFS D’ENTRETIEN

270 - Caractéristiques techniques

VIN : .................................................................................. Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □ Date : Km : N° de facture : Commentaires/divers Type d’intervention : Tampon Révision □ ....................................... □ Contrôle anticorrosion : OK □ Non OK* □

• Voir page spécifiqueCONTRÔLE ANTICORROSION

Caractéristiques techniques - 271 Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :CONTRÔLE ANTICORROSION

272 - Caractéristiques techniques

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :CONTRÔLE ANTICORROSION

Caractéristiques techniques - 273 Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :CONTRÔLE ANTICORROSION

274 - Caractéristiques techniques

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :CONTRÔLE ANTICORROSION

Caractéristiques techniques - 275 Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :CONTRÔLE ANTICORROSION

276 - Caractéristiques techniques

Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :CONTRÔLE ANTICORROSION

Caractéristiques techniques - 277 Dans le cas où la poursuite de la garantie est conditionnée par une réparation, celle-ci est indiquée ci-dessous. VIN : .................................................................................. Date de réparation : Tampon Réparation pour corrosion à effectuer : Date de réparation : Tampon Réparation à effectuer :INDEX ALPHABÉTIQUE ABCDEFGILNOPRSTV

Batterie :, 1 222 Boîte à gants, 1 209

Capot moteur, 1 217 Ceintures de sécurité, 1 63 Cendriers, 1 211 Changement de rapport, 1 132 Charge de batterie de traction, 1 29 Charge de véhicule électrique, 1 29 Charge d’énergie, 1 29 Charging cable, 1 44 Charging programming, 1 44 Chauffage, 1 197, 2 198, 3 201 Chauffage et climatisation, 1 197, 2 198, 3 201 Children, 1 91 Clés, 1 52 Clés/télécommande à radiofréquence : utilisation, 1 52 Clignotants, 1 238 Coffre à bagages, 1 214 Condamnation centralisée des portes, 1 55, 2 58 Condamnation électrique des portes, 1 55 Conditionnement d’air, 1 198, 2 201 Conseils pratiques, 1 238 Cordon de charge, 1 29 Cruise control, 1 175 Cruise control - Speed limiter, 1 175

Eclairage : extérieur, 1 238INDEX ALPHABÉTIQUE Eclairage intérieur : remplacement des lampes, 1 242 Entretien : garnitures intérieures, 1 228 Entretien des garnitures intérieures, 1 228 Excessive speed warning, 1 169 Exterior lighting and signals, 1 121

Fermeture des portes, 1 58 Feux : feux de croisement, 1 238 Feux : feux de route, 1 238 Feux : feux indicateurs de direction, 1 238 Feux : feux latéraux, 1 238 Frein à main, 1 132

Indicateurs : indicateurs de direction, 1 126 Installation électrique, 1 29

Lave-vitre, 1 219 Lève-vitres, 1 205 Levier de vitesses, 1 132 Liquide de refroidissement moteur, 1 219

Nettoyage : intérieur du véhicule, 1 228

Ouverture des portes, 1 58

Parking distance control, 1 182 Passage en marche arrière, 1 132 Passenger safety: front passenger airbag, 1 91 Pile (télécommande), 1 250 Piles de la télécommande de verrouillage des portes, 1 250 Pneumatiques, 1 235 Portes, 1 55, 2 58 Pression de gonflage des pneumatiques, 1 235 Prise accessoires, 1 209, 2 211 Prise de charge, 1 29

Rangements capacitaires, 1 209 Recommandations importantes sur le véhicule électrique, 1 29 Réglage de la position de conduite, 1 63 Réglage des sièges avant, 1 61 Réglages des sièges avant, 1 61 Rehausseur, 1 76 Remorquage de dépannage, 1 254 Remplacement des lampes, 1 238INDEX ALPHABÉTIQUE Remplacement d’une lampe, 1 238 Replacement and repair parts, 1 264 Réservoirs et réserves : lave-vitre, 1 219 Réservoirs et réserves de liquide de refroidissement, 1 219 Rétroviseurs, 1 120 Roue de secours, 1 235

Sécurité enfants, 1 52, 2 76, 3 91 Siège arrière, 1 213 Sièges avant, 1 61 Sièges enfant, 1 76 Signal des feux de détresse, 1 126 Speed limiter, 1 175

Tableau de bord, 1 114 Télécommande de verrouillage des portes, 1 52 Témoins lumineux, 1 114 Transport d’enfants, 1 76 Trappe de charge, 1 29 Trip computer, 1 100

Ventilation, chauffage et climatisation, 1 198, 2 201 Verrouillage des portes, 1 58 Vide-poches, 1 209 Vitres, 1 205-- Réf 7711416480 / Edition française NU 1489-1 – 03/2024
