ViewBoard VPCF5-S55-G1-2A - Moniteur VIEWSONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de moniteur	Moniteur interactif
Taille de l'écran	55 pouces
Résolution	3840 x 2160 pixels (4K UHD)
Technologie d'affichage	LED
Connectivité	HDMI, USB-C, DisplayPort, VGA
Audio	Haut-parleurs intégrés
Système d'exploitation	Android intégré
Utilisation	Idéal pour les salles de réunion et les environnements éducatifs
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux, mise à jour du firmware
Sécurité	Certifications CE, RoHS
Informations générales	Garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - ViewBoard VPCF5-S55-G1-2A VIEWSONIC

Comment connecter le ViewBoard VPCF5-S55-G1-2A à mon ordinateur ?

Pour connecter le ViewBoard, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité dans le port de votre ordinateur et l'autre extrémité dans le port correspondant du moniteur.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Essayez de débrancher et rebrancher le câble d'alimentation.

Comment régler la luminosité et le contraste de l'écran ?

Accédez au menu OSD (On-Screen Display) en appuyant sur le bouton Menu de votre moniteur. Naviguez jusqu'à 'Luminosité' et 'Contraste' pour ajuster les paramètres.

Comment changer la résolution d'affichage ?

Pour changer la résolution, accédez aux paramètres d'affichage de votre ordinateur. Sélectionnez le ViewBoard comme écran principal, puis choisissez la résolution souhaitée.

Le son ne fonctionne pas, que faire ?

Vérifiez que le volume du moniteur est monté et que la source audio est correctement sélectionnée. Assurez-vous également que le câble audio est bien connecté si vous utilisez des haut-parleurs externes.

Comment mettre à jour le firmware du moniteur ?

Visitez le site officiel de ViewSonic, téléchargez la dernière version du firmware pour votre modèle, puis suivez les instructions pour l'installer via une clé USB.

Le moniteur affiche des couleurs incorrectes, comment résoudre ce problème ?

Accédez au menu OSD et réinitialisez les paramètres d'affichage. Vous pouvez également ajuster les paramètres de couleur pour les adapter à vos préférences.

Comment activer le mode d'économie d'énergie ?

Accédez au menu OSD, puis cherchez l'option 'Mode d'économie d'énergie' et activez-le pour réduire la consommation d'énergie lorsque le moniteur n'est pas utilisé.

MODE D'EMPLOI ViewBoard VPCF5-S55-G1-2A VIEWSONIC

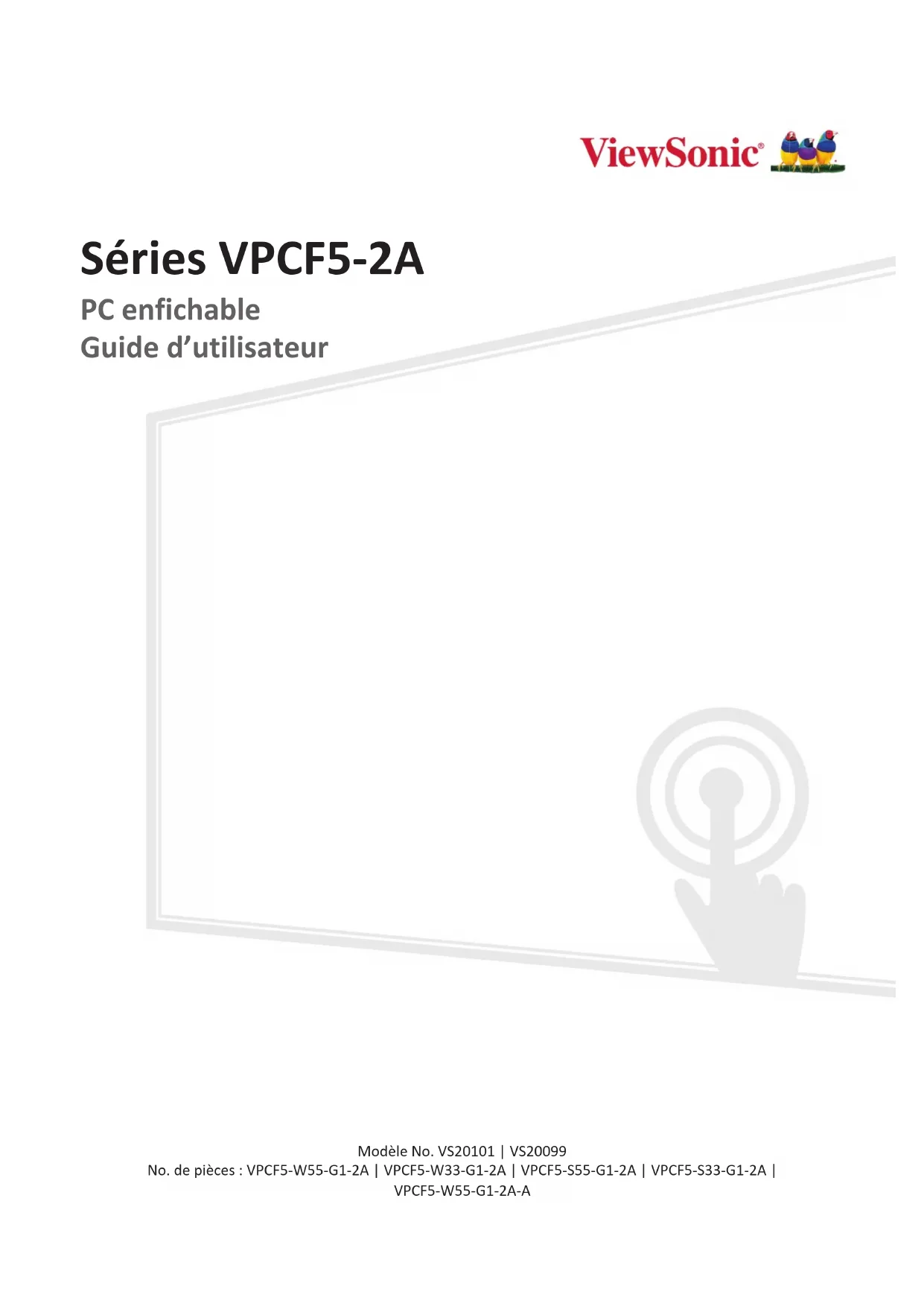

Séries VPCF5-2A PC enfichable Guide d’utilisateur Modèle No. VS20101 | VS20099 No. de pièces : VPCF5-W55-G1-2A | VPCF5-W33-G1-2A | VPCF5-S55-G1-2A | VPCF5-S33-G1-2A |

Numéro Élément Descripon 1 Antenne Module de l’antenne sans-l 2 Verrou de sécurité Verrouillage de sécurité anvol. 3 USB 3.1 Port USB 3.1 4 Réseau LAN Port de connexion internet standard RJ45 (10M/100M/1G). REMARQUE : Ce port réseau est uniquement ulisé pour le PC. 5 USB 2.0 Port USB 2.0 6 RÉINITIALISATION Bouton de réinialisaon.

Bouton d’alimentaon Acver ou désacver le PC enchable. 8 État du DEL Voyant DEL (vert). Mode Descripon O (Désacvé) Le voyant DEL est éteint. On (Acvée) Le voyant DEL (vert) clignote. 9 DEL d’alimentaon Voyant DEL d’alimentaon (rouge). Mode Descripon O (Désacvé) Le voyant DEL est éteint. On (Acvée) Le voyant rouge est toujours allumé. 10 SORTIE AUDIO Sore audio pour un casque ou des haut-parleurs connectés. 11 DP Étendre le contenu à un autre disposif d'achage. 12 HDMI Étendre le contenu à un autre disposif d'achage. 13 USB de type C Entrée USB de type C (données uniquement ; charge de 5V/0,9A)5 Conguraon iniale Installaon du VPCF5-2A

1. Rerez le couvercle du PC enchable de l'écran.

2. En ulisant la poignée du VPCF5-2A, insérez-le avec précauon dans la fente PC

3. Fixer le VPCF5-2A à l'écran à l'aide des deux vis fournies.

• Veuillez noter que les antennes doivent être installées sur le VPCF5-2A.

• Veillez à respecter le sens d'installaon du VPCF5-2A, en orientant la venlaon vers l'extérieur, an d'éviter tout dommage.

• Les produits VPC ne prennent pas en charge le remplacement à chaud. Lorsque vous rerez ou installez l'appareil, coupez d'abord l'alimentaon de l'écran et du produit VPC.6 Faire le branchement Connexion réseau Pour vous connecter à Internet ou à un réseau, branchez une extrémité d'un câble RJ45 au port du réseau LAN du VPCF5-2A, puis branchez l'autre extrémité à votre réseau. Connexion USB Des périphériques USB tels que des claviers, des souris, des périphériques de stockage, etc., peuvent être connectés aux ports USB du VPCF5-2A.7 Ulisaon du disposif Sélecon d'une source d'entrée Séries IFP Pour séleconner une source d’entrée :

sur la télécommande puis sur le bouton de réglage du panneau avant ou sur l'icône paramètres de la barre d'ouls pour acher le menu des paramètres d'entrée.

2. Appuyer ▼/▲/◄/► sur la télécommande pour séleconner la source du PC.

3. Appuyer OK/ENTER sur la télécommande ou toucher directement la source

sur la télécommande ou toucher une zone vide hors du menu pour sorr. REMARQUE : L'image ci-dessus est donnée à tre indicaf et peut être modiée sans préavis.8 Séries CDE VGA Custom Pour séleconner une source d’entrée :

sur la télécommande.

2. Appuyer ▼/▲ sur la télécommande pour séleconner la source du PC.

3. Appuyer OK/ENTER sur la télécommande.

4. Appuyer EPG/BACK/

sur la télécommande pour sorr. REMARQUE : L'image ci-dessus est donnée à tre indicaf et peut être modiée sans préavis.9 En annexe Caractérisques techniques Catégorie Élément Caractérisques techniques E/S Ports1 x HDMI (Max : 3840 x 2160 @ 60 Hz)1 x Port d’écran (Max : 7680 x 4320 @ 30 Hz)1 x RJ45 (réseau LAN) (10M/100M/1G)2 x USB 2.0 (5V/0,5A)2 x USB 3.1 (5V/0,9A) 1 x USB de type C (données seulement, aucun support de la puissance de sore, 5V/900mA) 1 x Entrée audio analogue (3,5 mm, entrée micro) Physique Dimensions (mm) 180 x 120 x 30 mmDimensions (po) 7,09 po x 4,72 po x 1,18 poPoids (kg) 0,75 kgPoids (lb) 1,65 lb Condions de fonconnement Altude< 5000 m< 16 404,2 piHumidité relave 10% ~ 90% (sans condensaon)Température-5°C ~ 45°C23°F ~ 113°F Condion d’entreposage Altude< 5000 m< 16 404,2 piHumidité relave 5% ~ 95% (sans condensaon)Température-20°C ~ 70°C -4°F ~ 158°F Alimentaon Tension12~19V CCConsommaon 90W (Maximum) Module sans-l Facteur de formeWiFi 6 (IEEE 802,11 a/b/g/n/ac/ax WiFi 2T/2R+)Bluetooth 5,2 (V2.1/4.2/5.2 Module USB 2.0/3.0)Plage de fréquences et puissance de sore (max.)

• 2,4 GHz~2,4835 GHz (< 10dBm) WiFi
• 2,4 GHz~2,4835 GHz (< 20dBm)• 5,170 GHz~5,33 GHz (< 20dBm)• 5,49 GHz~5,73 GHz (< 20dBm)• 5,735 GHz~5,835 GHz (< 20dBm)10 Informaons sur la réglementaon et les services Informaons sur la conformité Cee secon traite de toutes les exigences et déclaraons liées à la réglementaon. Les applicaons correspondantes conrmées doivent se référer aux équees de la plaque signaléque et aux marquages appropriéss sur l'unité. Déclaraon de conformité de la FCC ID de la FCC : PD9AX101NG Cet appareil est conforme à la pare 15 des règles de la FCC. L’opéraon est soumise aux deux condions suivantes : (1) Cet appareil ne peut pas provoquer d’interférence et (2) cet appareil doit accepter toute interférence reçue, y compris l’interférence que pourrait causer une opéraon non souhaitée. Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la pare 15 des règles de la FCC. Ces limites sont conçues pour fournir une protecon raisonnable contre les interférences néfastes en installaon résidenelle. Cet équipement génère, ulise et peut émere des fréquences radio et, s'il n'est pas installé et ulisé conformément aux instrucons, il peut provoquer des interférences nuisibles aux transmissions radio. Cependant, il n’y a aucune garane que des interférences ne se produiront pas dans une installaon parculière. Si cet appareil occasionne des interférences néfastes sur la récepon radio ou télévisée, ce qui peut se déterminer en éteignant l’appareil et en le rallumant, l’ulisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l’antenne réceptrice.

• Augmenter la distance entre l'équipement et le récepteur.

• Branchez l'appareil sur une prise de courant située sur un circuit diérent de celui sur lequel le récepteur est branché.

• Consultez le revendeur ou un technicien radio/télévision expérimenté pour de l’aide. Déclaraon de la FCC sur l'exposion aux radiaons Cet appareil est conforme aux limites d'exposion aux radiaons xées par la FCC pour un environnement non contrôlé. Les ulisateurs naux doivent suivre les instrucons d'ulisaon spéciques pour assurer la conformité de l'exposion aux RF. Cet émeeur ne doit pas être installé ou fonconner en conjoncon avec une autre antenne ou un autre émeeur. Cet appareil doit être installé et ulisé avec une distance minimale de 20 cenmètres entre le radiateur et votre corps. Le manuel d'ulisaon ou le manuel d'instrucon d'un radiateur intenonnel ou non intenonnel doit averr l'ulisateur que les changements ou les modicaons non expressément approuvés par la pare responsable de la conformité peuvent annuler le droit de l'ulisateur à faire fonconner l'équipement.11 Déclaraon d'Industrie Canada ID de IC : 1000M-AX101NG CAN ICES (B) / NMB (B) Cet appareil numérique de classe B est conforme à la norme canadienne ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil est conforme à la (aux) norme(s) RSS exempt(s) de licence d'Industrie Canada : Le fonconnement est soumis aux deux condions suivantes : (1) cet appareil ne doit pas causer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences suscepbles d'entraîner un fonconnement indésirable de l'appareil. Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitaon est autorisée aux deux condions suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’ulisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est suscepble d’en compromere le fonconnement. Restricons dans la bande des 5 GHz Dans la bande 5,15 à 5,25 GHz, les disposifs UNII seront limités au fonconnement à l’intérieur des bâments an de réduire tout risque d'interférence nuisible aux opéraons des systèmes mobiles par satellite (SMS) dans un canal commun. Restricons Dans la Bande de 5 GHz Dans la bande de 5,15 à 5,25 GHz, les appareils UNII seront restreints aux opéraons intérieures pour réduire toute possibilité d’interférence pouvant nuire aux opéraons du Système satellite mobile dans le même canal(MSS). Cet émeeur radio [1000M-AX101NG] a été approuvé par le ministère d'Innovaon, Sciences et Développement économique Canada pour fonconner avec les types d'antennes énumérés ci-dessous avec indicaon du gain maximal autorisé. Les types d'antennes qui ne gurent pas dans cee liste et dont le gain est supérieur au gain maximal indiqué pour tout type répertorié sont strictement interdits pour une ulisaon avec ce disposif. — Le présent émeeur radio [1000M-AX101NG] a été approuvé par Innovaon, Sciences et Développement économique Canada pour fonconner avec les types d’antenne énumérés cidessous et ayant un gain admissible maximal. Les types d’antenne non inclus dans cee liste, et dont le gain est supérieur au gain maximal indiqué pour.12 Informaons sur l’antenne Type d’antenne Antenne externe Fabricant : WUTONG Nom du modèle : WTTX220122B Gain d’une antenne : 2,4 G/5dBi, 5 G/3dBi Type de connecteur : SMA Miniature version A Déclaraon du code de pays Pour les produits disponibles sur le marché américain/canadien, seuls les canaux 1~11 peuvent être ulisés. La sélecon d'autres canaux n'est pas possible. Pour les produits disponibles aux États-Unis/Canada du marché, seul le canal 1 à 11 peuvent être exploités. Sélecon d’autres canaux n’est pas possible. Déclaraon de la IC sur l'exposion aux radiaons Cet appareil est conforme aux limites d'exposion aux rayonnements IC RSS-102 xées pour un environnement non contrôlé. Cet appareil doit être installé et ulisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Le disposif pour la bande 5150-5825 MHz est uniquement desné à une ulisaon intérieure an de réduire le risque d'interférences nuisibles avec les systèmes mobiles par satellite à canal commun. Cet équipement est conforme aux limits d’exposion aux rayonnements IC établies pour un environnement non contrôlê. Cet équipement do it être installé et ulize avec un minimum de 20cm de distance entre la source de rayonnement et votre corps. les disposifs fonconnant dans la bande 5150- 5825 MHz sont réservés uniquement pour une ulizaon à l’intérieur an de réduire les risques de brouillage.13 Conformité CE pour les pays européens Le disposif est conforme à la direcve CEM 2014/30/UE, à la direcve basse tension 2014/35/UE et à la direcve relave aux équipements radioélectriques 2014/53/UE. Les informaons suivantes ne concernent que les États membres de l'UE : La marque ci-contre est conforme à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Le marquage indique l'obligation de NE PAS jeter l'équipement avec les déchets ménagers non triés, mais d'utiliser les systèmes de recyclage et de collecte conformément à la législation locale. Les bandes de fréquences opéraonnelles et la limite maximale de puissance émise sont indiquées ci-dessous : 2412-2472MHz (WiFi 2,4GHz), 5180-5320MHz (WiFi 5GHz), 5500-5700MHz (WiFi 5GHz), Puissance de sore maximale : inférieure à 20 dBm Ces appareils sont conformes aux spécicaons RF lorsqu'ils sont ulisés à 20 cm du corps. L'ulisaon de la bande 5150-5250 MHz est réservée à un usage intérieur an de réduire le risque d'interférences nuisibles avec les systèmes mobiles par satellite à canal commun. La bande 5150-5250 MHz est réservés uniquement pour une ulisaon à l’intérieur an de réduire les risques de brouillage pré judiciable aux systèmes de satellites mobiles ulisant les mêmes canaux. BE BG CZ DK DE EE IE EL ES FR HR IT CY LV LT LU HU MT NL AT PL PT RO SI SK FI SE NO IS LI CH TR UK(NI) Para su uso en México “La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo disposivo no cause interferencia perjudicial y (2) este equipo o disposivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada”. “Este equipo ha sido diseñado para operar con antenas po monopolo con ganancia de 5 dBi para 2,4 GHz y 5 GHz WLAN. El uso con este equipo de antenas que tengan una ganancia mayor que 5 dBi quedan prohibidas. La antena es única y la impedancia requerida es de 50 ohms”.14 Déclaraon de conformité à la direcve RoHS 2 Ce produit a été conçu et fabriqué conformément à la direcve 2011/65/UE du Parlement européen et du Conseil relaf à la limitaon de l'ulisaon de certaines substances dangereuses dans les équipements électriques et électroniques (direcve RoHS 2) et est réputé conforme aux valeurs de concentraon maximales émises par le Comité consultaf technique (TAC) comme indiqué ci-dessous : Substance Concentraon maximale proposée Concentraon réelle Plomb (Pb) 0,1% < 0,1% Mercure (Hg) 0,1% < 0,1% Cadmium (Cd) 0,01% < 0,01% Chrome hexavalent (Cr6⁺) 0,1% < 0,1% Polybromobiphényle (PBB) 0,1% < 0,1% Éther diphénylique polybromé (EDP) 0,1% < 0,1% Phtalate de bis (2-éthylhexyle) (DEHP) 0,1% < 0,1% Phtalate de butyle et de benzyle (PBB) 0,1% < 0,1% Phtalate de dibutyle (DBP) 0,1% < 0,1% Phtalate de diisobutyl (DIBP) 0,1% < 0,1% Certains composants des produits menonnés ci-dessus sont exemptés en vertu de l'annexe III des direcves RoHS 2, comme indiqué ci-dessous :

• Alliage de cuivre contenant jusqu'à 4 % de plomb en poids.

• Le plomb dans les soudures à haute température de fusion (c'est-à-dire les alliages à base de plomb contenant 85 % en poids ou plus de plomb).

• Composants électriques et électroniques contenant du plomb dans un verre ou une céramique autre qu'une céramique diélectrique dans des condensateurs, par exemple des disposifs piézoélectriques, ou dans un composé matriciel en verre ou en céramique.

• Le plomb dans la céramique diélectrique des condensateurs pour une tension nominale de 125V AC ou 250V CC ou plus.15 Restricon indienne des substances dangereuses Déclaraon sur la restricon des substances dangereuses (Inde). Ce produit est conforme à la "India E-waste Rule 2011" et interdit l'ulisaon du plomb, du mercure, du chrome hexavalent, des polybromobiphényles ou des diphényliques polybromés en concentraons supérieures à 0,1 % en poids et à 0,01 % en poids pour le cadmium, à l'excepon des exempons prévues à l'annexe 2 de la règle. Éliminaon des produits à la n de leur durée de vie ViewSonic® respecte l'environnement et s'engage à travailler avec un mode de vie écologique. Merci de parciper à l'iniave « Informaque écologique et intelligente ». Visitez le site Web de ViewSonic® pour en savoir plus. États-Unis & Canada : hps://www.viewsonic.com/us/go-green-with-viewsonic Europe : hps://www.viewsonic.com/eu/environmental-social-governance/recycle Taiwan : hps://recycle.moenv.gov.tw/ Pour les ulisateurs de l'UE, veuillez nous contacter pour tout problème de sécurité ou d'accident lié à ce produit : ViewSonic Europe Limited Haaksbergweg 75 1101 BR Amsterdam Pays-Bas [phone] [e-mail] hps://www.viewsonic.com/eu/16 Informaons de copyright Copyright© ViewSonic® Corporaon, 2024. Tous droits réservés. Macintosh et Power Macintosh sont des marques déposées d'Apple inc. Microso, Windows et le logo Windows sont des marques déposées de Microso Corporaon aux États-Unis et dans d'autres pays. ViewSonic® et le logo des trois oiseaux sont des marques déposées de ViewSonic® Corporaon. VESA est une marque déposée de la Video Electronics Standards Associaon. DPMS, DisplayPort et DDC sont des marques déposées de VESA. Exclusion de responsabilité : ViewSonic Corporaon n’est pas responsable des erreurs techniques ou éditoriales ou des omissions contenues dans ce document; ni des dommages; accessoires ou indirects résultant de la livraison de ce matériel, ou des performances ou de l’ulisaon de ce produit. Dans l'intérêt de l'amélioraon connue des produits, ViewSonic Corporaon se réserve le droit de modier les spécicaons de ce produit sans préavis. Les informaons contenues dans ce document peuvent être modiées sans préavis. Aucun extrait de ce document ne peut être copié, reproduit, ou transmis par quelque moyen ou dans quelque but que ce soit sans l’autorisaon écrite préalable de ViewSonic Corporaon. VPCF5-2A_UG_FRN_1a_2024082017 Service à la clientèle Pour une assistance technique ou un service après-vente, consultez le tableau ci- dessous ou contactez votre revendeur. REMARQUE :  Vous aurez besoin du numéro de série du produit. Pays/Région Site Web Pays/Région Site Web Asie-Pacique et Afrique Australia www.viewsonic.com/au/ Bangladesh www.viewsonic.com/bd/ 中国 (China) www.viewsonic.com.cn
