Caractéristique	Détails
Type de produit	Câble USB vers série
Connectivité	USB 2.0
Ports	1 port RS-232 DB9
Longueur du câble	1,8 m
Compatibilité	Windows, macOS, Linux
Utilisation	Connexion de périphériques série tels que modems, imprimantes, et équipements de mesure
Installation	Plug-and-play, aucun pilote requis pour les systèmes compatibles
Maintenance	Vérifier régulièrement l'intégrité du câble et des connecteurs
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Idéal pour les utilisateurs ayant besoin d'une connexion série sur des ordinateurs modernes

FOIRE AUX QUESTIONS - ICUSB2321FIS StarTech.com

Comment installer le câble StarTech.com ICUSB2321FIS sur mon ordinateur ?

Pour installer le câble, connectez-le à un port USB disponible de votre ordinateur. Le système devrait automatiquement détecter le périphérique et installer les pilotes nécessaires. Si cela ne se produit pas, vous pouvez télécharger les pilotes depuis le site web de StarTech.

Le câble ne fonctionne pas avec mon périphérique série. Que faire ?

Assurez-vous que le périphérique série est correctement alimenté et connecté. Vérifiez également que les paramètres de port COM dans le gestionnaire de périphériques sont configurés correctement. Si nécessaire, essayez de changer le port USB auquel le câble est connecté.

Le câble est détecté mais je ne peux pas communiquer avec le périphérique. Que faire ?

Vérifiez les paramètres de communication (baud rate, parité, bits de données, bits d'arrêt) pour vous assurer qu'ils correspondent à ceux du périphérique série. Modifiez ces paramètres dans votre logiciel de communication.

Le câble est lent ou la connexion est instable. Que puis-je faire ?

Essayez de connecter le câble à un autre port USB sur votre ordinateur. Évitez d'utiliser un hub USB si possible, car cela peut affecter la vitesse. Assurez-vous également que les pilotes sont à jour.

Où puis-je trouver des pilotes pour le câble StarTech.com ICUSB2321FIS ?

Vous pouvez télécharger les pilotes sur le site officiel de StarTech dans la section 'Support' ou 'Téléchargements' pour votre produit.

Le câble est compatible avec quel système d'exploitation ?

Le câble StarTech.com ICUSB2321FIS est compatible avec Windows, macOS et Linux. Veuillez vérifier la documentation pour des détails spécifiques sur les versions compatibles.

Que faire si le câble est endommagé ?

Si le câble est endommagé, ne l'utilisez pas. Contactez le support technique de StarTech pour discuter des options de remplacement ou de réparation.

MODE D'EMPLOI ICUSB2321FIS StarTech.com

Révision du Manuel: 07/12/2012 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com *Le produit actuel peut varier de la photos Câble Adaptateur FTDI USB vers RS232 Série 1 Port avec Isolation Optique ICUSB2321FISManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Introduction Le Câble Adaptateur FTDI USB vers RS232 Série 1-Port ICUSB2321FIS avec Isolation Optique convertit un port USB 1.1 ou 2.0 en un port RS232 DB9 qui peut être utilisé pour connecter, gérer et contrôler vos dispositifs série. L’adaptateur USB vers Série comporte des circuits intégrés avec isolation optique et protection contre les surtensions pour protéger votre équipement contre les dommages électriques, ce qui en fait une solution viable pour des périphériques série industriels coûteux. Le chipset FTDI polyvalent prend également en charge la rétention COM, personnalisation/caractéristiques supplémentaires, et une compatibilité qui n’est pas proposée par la plupart des autres solutions. Contenu de l’Emballage

• 1 x Adaptateur USB vers Série

• Ordinateur compatible USB avec port USB disponible

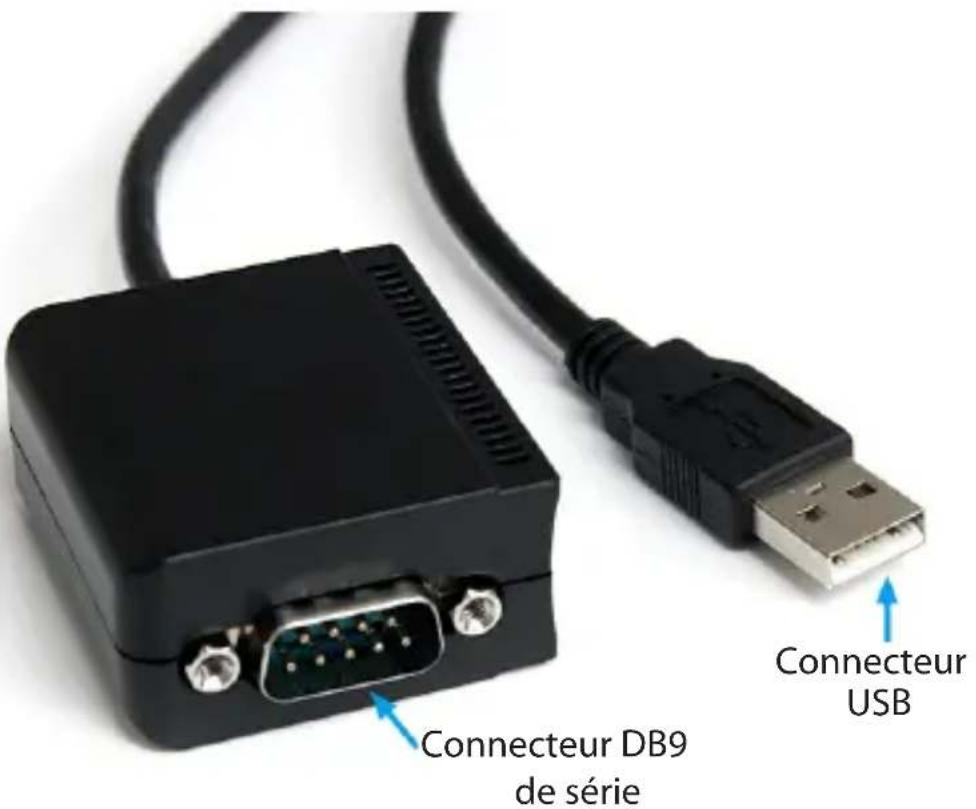

Vue ICUSB2321FIS Connecteur USB Connecteur DB9 de sérieManuel d’Instruction *screenshots are for reference only Installation Installation du Matériel Windows 2000/XP/Server 2003

1. Branchez l’adaptateur USB dans un port USB disponible sur l’ordinateur.

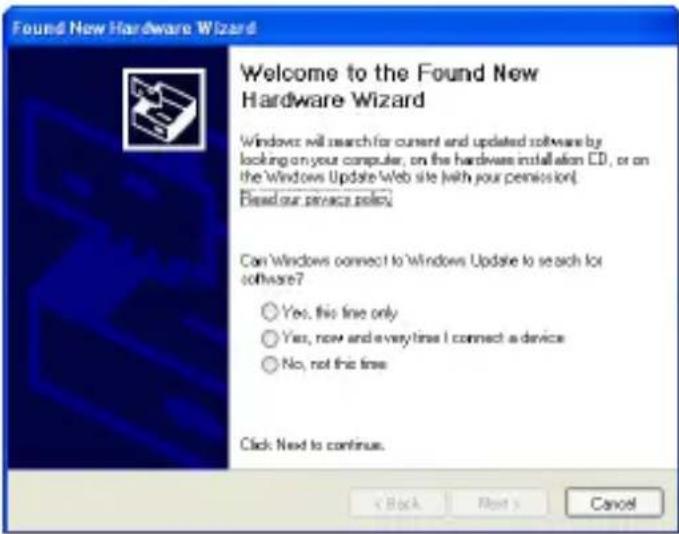

2. Lorsque l’assistant Nouveau matériel détecté apparaît sur l’écran, insérez le CD dans votre

lecteur CD/DVD. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l’option “Non, pas cette fois” et cliquez sur Suivant.

3. Sélectionnez l’option “Installer les pilotes automatiquement (recommandé)” puis

cliquez sur le bouton Suivant.

4. Windows devrait maintenant commencer à chercher pour les pilotes et les installer

automatiquement. Une fois cette opération terminée, cliquez sur le bouton Terminer.

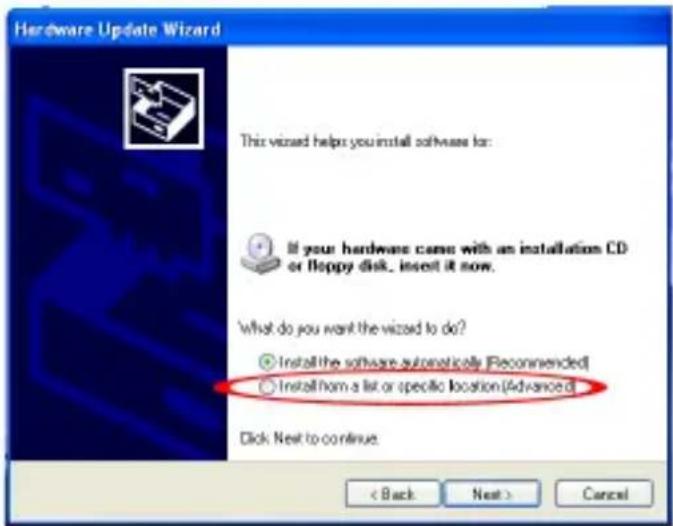

5. Si Windows est incapable de localiser les pilotes, appuyez sur le bouton “Retour”

ou redémarrez l’assistant et sélectionnez l’option avancée pour rechercher dans l’emplacement “USB_to_IO\FTDI” sur le CD en cliquant sur le bouton “Parcourir” et en sélectionnant cet emplacement.Manuel d’Instruction

1. Branchez l’adaptateur USB dans un port USB disponible sur l’ordinateur.

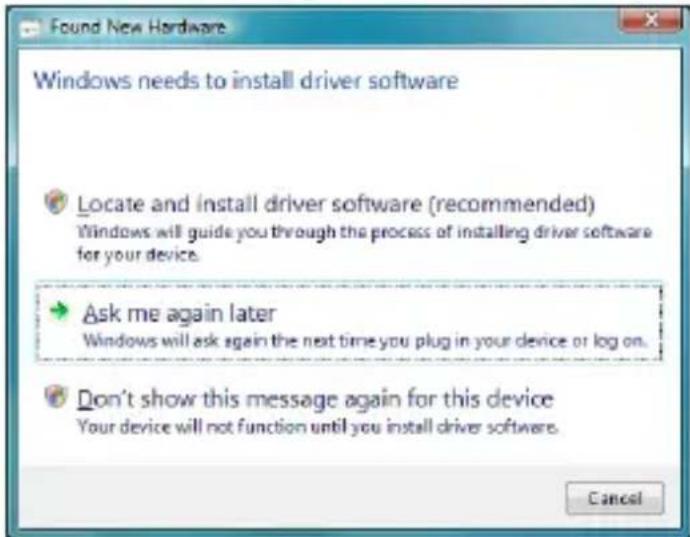

2. Lorsque la fenêtre Nouveau matériel détecté apparaît sur l’écran, cliquez sur

“Localiser et installer le logiciel pilote (recommandé)”. Si vous êtes invité à rechercher en ligne, sélectionnez l’option “Ne pas rechercher en ligne”.

3. Lorsque vous êtes invité à insérer le disque, insérez le CD Pilote livré avec la carte dans

votre lecteur CD/DVD et Windows va automatiquement procéder à la fouille du CD.

4. Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur “Installer ce pilote

quand même” pour continuer.

5. Une fois le pilote installé, cliquez sur le bouton Fermer.

6. Si Windows est incapable de localiser les pilotes, appuyez sur le bouton “Retour” ou

redémarrez l’assistant et sélectionnez l’option “Parcourir l’ordinateur” pour rechercher l’emplacement “USB_to_IO\FTDI” sur le CD en cliquant sur le bouton “Parcourir”.Manuel d’Instruction

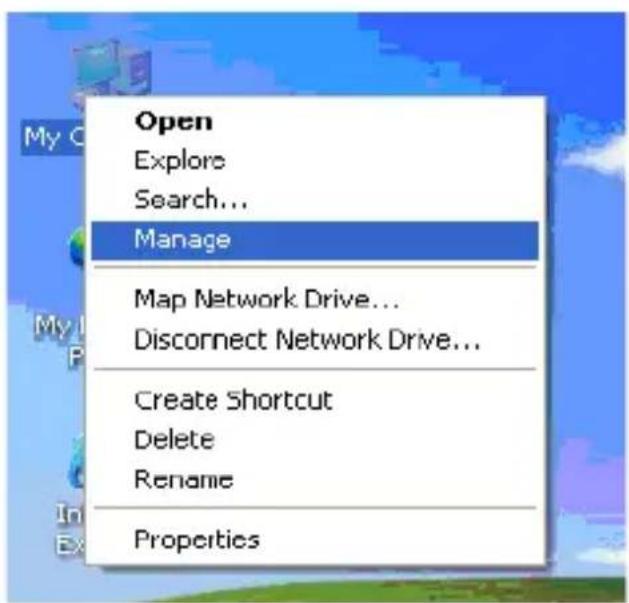

Vérication de l’Installation Windows 2000/XP/Vista/7 A partir du bureau principal, faites clic-droit sur “Poste de travail” (“Computer” dans Vista/7), puis sélectionnez “Gérer”. Dans la fenêtre Gestion de l’ordinateur, sélectionnez “Gestionnaire de périphériques” à partir du panneau gauche de la fenêtre. Double-click on the “Ports (COM & LPT)” option. Additional COM port(s) should be visible. The port is automatically sequentially numbered by Windows, but can be changed through the “Properties” by right-clicking on the port. BrochageManuel d’Instruction

Spécications Nombre de Ports 1 Interface Hôte USB 2.0 Chipset ID FTDI FT232R Connecteurs 1 x USB type A mâle 1 x 9-broches DB9 mâle

Protocoles Supportés RS232 Bits de Données 7, 8 Bits d’Arrêt 1, 2 Parité None, Odd, Even, Mark, Space Taux de Transfert de Données Maximum 921.6 Kbps Isolation Optique 2500Vrms Protection contre les Surtensions 500W (bi-directionnel) Matériau du Boitier Plastique Température de Fonctionnement 0°C ~ 55°C Température de Stockage -20°C ~ 85°C Humidité 5% ~ 95% HR Longueur de Câble 2.4m Dimensions (LxPxH) 45.0mm x 41.5mm x 22.0mm Poids 150g Systèmes d’Exploitation Compatibles Windows 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), Windows CE 4.2+, Mac OS 9.x/ 10.x, LinuxManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
