Caractéristiques techniques	Adaptateur USB vers RS-232, compatible avec les systèmes d'exploitation Windows, macOS et Linux.
Utilisation	Permet de connecter des périphériques série via un port USB, idéal pour les appareils tels que les imprimantes, les modems et les équipements de communication.
Maintenance et réparation	Pas de maintenance requise. En cas de problème, vérifier les connexions et les pilotes. Remplacement de l'appareil recommandé en cas de défaillance matérielle.
Sécurité	Utiliser dans un environnement sec et éviter les chocs physiques. Ne pas exposer à des températures extrêmes.
Informations générales	Dimensions compactes, léger et facile à transporter. Compatible avec les standards USB 1.1 et 2.0.

FOIRE AUX QUESTIONS - ICUSB2322RJ StarTech.com

Comment installer l'adaptateur StarTech.com ICUSB2322RJ ?

Pour installer l'adaptateur, branchez-le sur un port USB disponible de votre ordinateur. Le système d'exploitation devrait automatiquement détecter l'appareil et installer les pilotes nécessaires. Si ce n'est pas le cas, vous pouvez télécharger les pilotes depuis le site web de StarTech.

L'adaptateur ne fonctionne pas avec mon appareil, que faire ?

Vérifiez si l'adaptateur est correctement connecté et si votre appareil est sous tension. Assurez-vous également que les pilotes sont bien installés et à jour. Essayez de connecter l'adaptateur à un autre port USB ou à un autre ordinateur pour déterminer si le problème vient de l'adaptateur ou de l'appareil.

L'adaptateur est reconnu par l'ordinateur mais je n'ai pas de connexion réseau, que faire ?

Vérifiez les paramètres de votre connexion réseau. Assurez-vous que l'adaptateur est configuré pour utiliser DHCP ou une adresse IP statique appropriée. Vous pouvez également essayer de désactiver puis de réactiver l'adaptateur dans le gestionnaire de périphériques.

Comment puis-je vérifier si l'adaptateur est correctement installé ?

Allez dans le 'Gestionnaire de périphériques' sur votre ordinateur. Sous 'Ports (COM & LPT)', vous devriez voir l'adaptateur listé. Si un point d'exclamation jaune apparaît, cela signifie qu'il y a un problème avec l'installation.

Y a-t-il des limitations de compatibilité avec certains systèmes d'exploitation ?

L'adaptateur StarTech.com ICUSB2322RJ est généralement compatible avec les systèmes d'exploitation Windows, macOS et Linux. Cependant, il est recommandé de vérifier la documentation ou le site de StarTech pour des informations spécifiques sur la compatibilité avec votre version de système d'exploitation.

Que faire si l'adaptateur surchauffe ?

Si l'adaptateur surchauffe, débranchez-le immédiatement et laissez-le refroidir. Assurez-vous qu'il est utilisé dans un environnement bien aéré et qu'il n'est pas obstrué par d'autres appareils. Si la surchauffe persiste, contactez le support technique de StarTech pour obtenir de l'aide.

Est-il possible de mettre à jour le firmware de l'adaptateur ?

StarTech ne propose pas de mises à jour de firmware pour cet adaptateur. Assurez-vous simplement de maintenir les pilotes à jour à partir du site de StarTech pour garantir les meilleures performances.

MODE D'EMPLOI ICUSB2322RJ StarTech.com

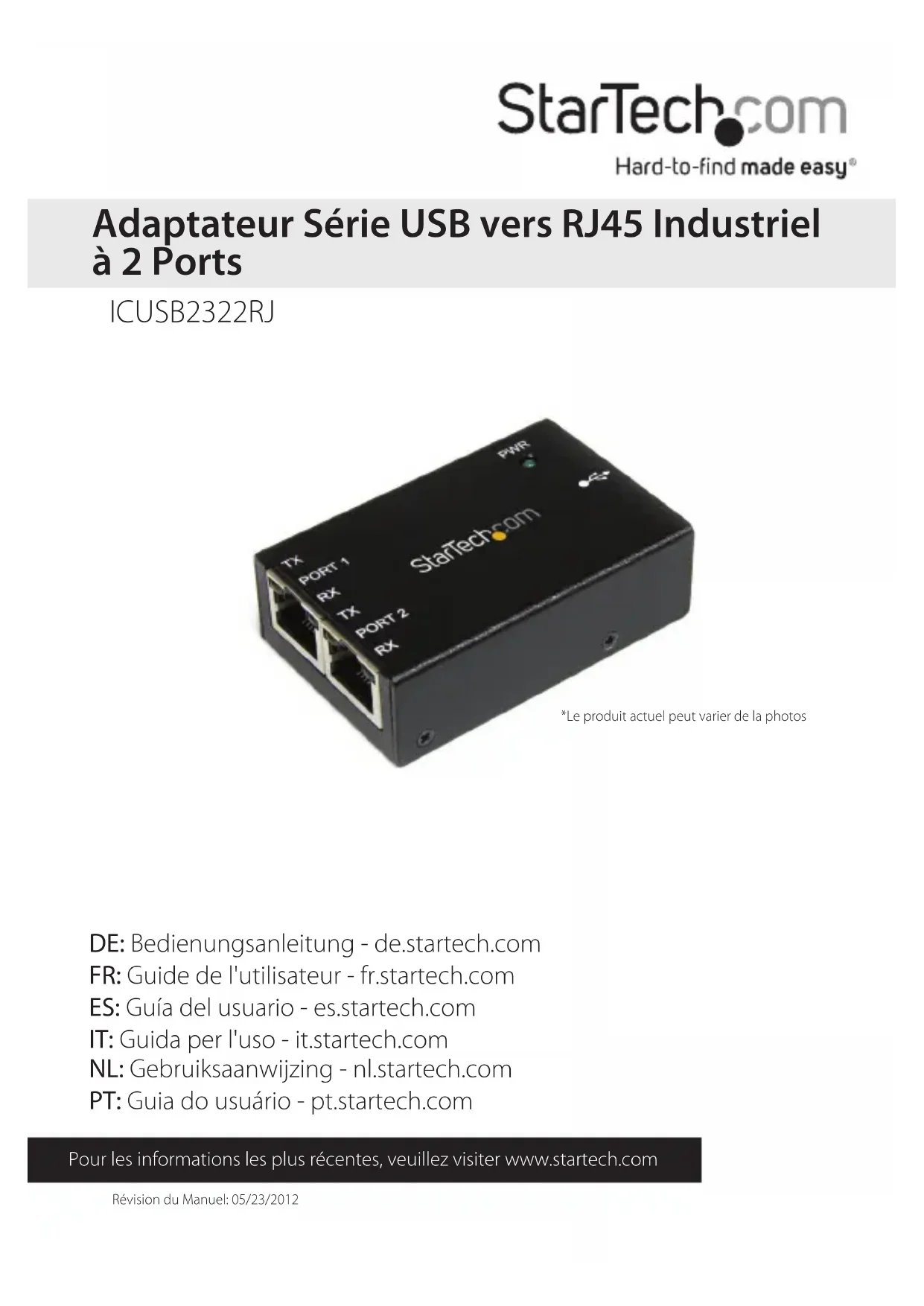

Révision du Manuel: 05/23/2012 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com ICUSB2322RJ *Le produit actuel peut varier de la photos Adaptateur Série USB vers RJ45 Industriel à 2 PortsManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Introduction L’Adaptateur RJ45 USB vers Série Industriel à 2 Ports ICUSB2322RJ (Montage mural et Rail DIN) vous permet d’ajouter deux connexions série RS232 en utilisation des ports de signalisation RJ45 vers un PC ou un Serveur à travers un seul port USB 2.0. L’adaptateur RS232 vers RJ45 dispose d’une rétention port COM pour maintenir vos aectations de numéro de port lors d’un redémarrage et il soutient des débits de transfert de données série allant jusqu’à 921 Kbps. Les clips Rail DIN inclus et les supports de montage mural fournissent des solutions simples pour des installations de toute sorte, tandis que le boîtier métallique robuste ore une durabilité pour les environnements industriels rudes. Contenu de l’Emballage

• 1 x Adaptateur Série

• Ordinateur compatible USB avec un port USB disponible

1. Branchez l’adaptateur USB dans un port USB disponible sur l’ordinateur.

2. Lorsque l’assistant Nouveau matériel détecté apparaît sur l’écran, insérez le CD

dans votre lecteur CD/DVD. Si vous êtes invité à vous connecter à Windows Update, veuillez sélectionner l’option “Non, pas cette fois” et cliquez sur Suivant.

3. Sélectionnez l’option “Installer les pilotes automatiquement (recommandé)” puis

cliquez sur le bouton Suivant.

4. Windows devrait maintenant commencer à chercher les pilotes et les installer

automatiquement. Une fois cette opération terminée, cliquez sur le bouton Terminer.

5. Si Windows est incapable de localiser les pilotes, appuyez sur le bouton “Retour”

ou redémarrez l’assistant et sélectionnez l’option avancée pour rechercher dans l’emplacement “USB_to_IO\FTDI” sur le CD en cliquant sur le bouton “Parcourir” et en sélectionnant cet endroit. *Les captures d’écran sont fournies à titre indicatifManuel d’Instruction

1. Branchez l’adaptateur USB dans un port USB disponible sur l’ordinateur.

2. Lorsque la fenêtre Nouveau matériel détecté apparaît sur l’écran, cliquez sur

“Localiser et installer le logiciel pilote (recommandé)”. Si vous êtes invité à rechercher en ligne, sélectionnez l’option “Ne pas rechercher en ligne”.

3. Lorsque vous êtes invité à insérer le disque, insérez le CD de pilotes livré avec la

carte dans votre lecteur CD/DVD et Windows va automatiquement procéder à la fouille du CD.

4. Si une fenêtre de dialogue Sécurité Windows apparaît, cliquez sur “Installer ce pilote

quand même” pour continuer.

5. Une fois le pilote installé, cliquez sur le bouton Fermer.

6. Si Windows est incapable de localiser les pilotes, appuyez sur le bouton “Retour”

ou redémarrez l’assistant et sélectionnez l’option “Parcourir l’ordinateur” et faites- le rechercher dans l’emplacement “USB_to_IO\FTDI” sur le CD en cliquant sur le bouton “Parcourir”.Manuel d’Instruction

Vérication de l’Installation Windows 2000/XP/Vista/7 A partir du bureau principal, faites clic-droit sur “Poste de travail” (“Ordinateur” dans 7/ Vista), puis sélectionnez “Gérer”. Dans la fenêtre Gestion de l’ordinateur, sélectionnez “Gestionnaire de périphériques” à partir du panneau gauche de la fenêtre. Double-cliquez sur l’option “Ports (COM & LPT)”. Le(s) Port(s) COM additionnel(s) doit/ doivent être visible(s). Le port est automatiquement numéroté par Windows, mais cela peut être changé à travers les “Propriétés” par un clic-droit sur le port. Brochage Broche Signal 1 DSR / RI 2 DCD 3 DTR 4 GND 5 RxD 6 TxD 7 CTS 8 RTS LED Transmission de Données LED Réception de Données Broche 1Manuel d’Instruction

Spécications Nombre de Ports 2 Interface Hôte USB 2.0 ID Chipset FTDI FT232R Connecteurs 1 x USB 2.0 type B femelle 2 x RJ45 Ethernet femelle LED 1 x Alim 2 x Transmission de Données 2 x Réception de Données Protocoles Supportés RS232 Taux Maximum de Transfert de Données 921.6 Kbps Bits de Données 7, 8 Bits d’Arrêt 1, 2 Parité None, Odd, Even, Mark, Space Adaptateur Secteur Alimentation USB Matériau du Boitier Métal Température de Fonctionnement 0°C ~ 55°C Température de Stockage -20°C ~ 85°C Humidité 5% ~ 95% HR Dimensions 65.0mm x 42.0mm x 20.0mm Poids 320g Systèmes d’Exploitation Compatibles Windows 98SE/ ME/ 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), Windows CE 4.2/5.0/6.0, Linux®Manuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
