Type de produit	Carte parallèle Express PCI à 2 ports
Marque	StarTech.com
Modèle	PEX2PECP
Interface	PCI Express (compatible 1.0a)
Connecteurs	2 x DB25 femelle
Débit de transfert	Jusqu'à 1,5 Mo/s
Chipset	MOSCHIP MCS9815CV
Modes supportés	SPP, EPP, ECP
Systèmes d'exploitation compatibles	Windows 2000, XP, Server 2003
Température de fonctionnement	0°C à 70°C
Température de stockage	0°C à 115°C
Dimensions (carte principale)	92 x 21 x 120 mm
Dimensions (second port)	40 x 21 x 120 mm
Poids	95 g
Alimentation	Via le bus PCI Express
Plug & Play	Oui
Installation	Insérer dans un slot PCI Express libre, fixer avec vis
Contenu de l'emballage	Carte, manuel, CD pilotes
Garantie	1 an

FOIRE AUX QUESTIONS - PEX2PECP StarTech.com

Comment installer la carte PEX2PECP dans mon PC ?

Éteignez et débranchez l'ordinateur. Ouvrez le boîtier, repérez un emplacement PCI Express libre, retirez la plaque métallique, insérez la carte fermement, fixez-la avec la vis. Pour le second port, fixez-le dans un support arrière disponible. Refermez le boîtier et allumez le PC.

Quels systèmes d'exploitation sont supportés ?

Windows 2000, Windows XP et Windows Server 2003 sont supportés. Les pilotes sont fournis sur le CD.

Comment installer les pilotes sous Windows XP ?

Après redémarrage, l'assistant nouveau matériel détecté apparaît. Choisissez 'Installation à partir d'un emplacement spécifique', insérez le CD, sélectionnez 'Rechercher le meilleur pilote' et entrez le chemin D:\PCIe\2P\XP (pour PEX2PECP). Cliquez sur Suivant, confirmez si avertissement, puis Terminer. Répétez l'opération pour le second port.

Le second port n'est pas détecté, que faire ?

Assurez-vous que le câble de liaison entre la carte et le second port est correctement connecté. Vérifiez dans le Gestionnaire de périphériques que les deux ports apparaissent sous 'Ports (COM et LPT)'. Si un seul est présent, réinstallez les pilotes en suivant les étapes pour le second matériel détecté.

Puis-je utiliser cette carte avec une imprimante parallèle ?

Oui, la carte supporte les périphériques parallèles comme les imprimantes, scanners, etc., grâce aux modes SPP, EPP et ECP. Le débit peut atteindre 1,5 Mo/s.

Quelle est la vitesse de transfert maximale ?

Le taux de transfert de données peut atteindre 1,5 Mo/s en mode ECP ou EPP.

Comment configurer l'adresse du port parallèle (LPT) ?

Dans le Gestionnaire de périphériques, double-cliquez sur 'Ports (COM et LPT)' puis sur 'Port Parallèle ECP PCI NetMos'. Allez dans l'onglet 'Paramètres du port', choisissez un numéro LPT non utilisé dans la liste déroulante, cliquez OK. Redémarrez si nécessaire.

La carte est-elle compatible avec Windows 10 ?

La notice officielle mentionne uniquement Windows 2000/XP/Server 2003. Pour Windows 10, il n'y a pas de pilotes certifiés. Il est possible que des pilotes génériques fonctionnent, mais la compatibilité n'est pas garantie.

Que faire si la carte n'est pas reconnue par le système ?

Vérifiez que la carte est bien enfoncée dans le slot PCI Express. Essayez un autre emplacement si disponible. Assurez-vous que les pilotes sont correctement installés. Dans le Gestionnaire de périphériques, regardez sous 'Autres périphériques' pour un périphérique non reconnu. Réinstallez les pilotes manuellement.

Où puis-je trouver les pilotes à jour pour cette carte ?

Les pilotes sont fournis sur le CD inclus. Vous pouvez également visiter le site www.startech.com/support pour télécharger les derniers pilotes et consulter la documentation.

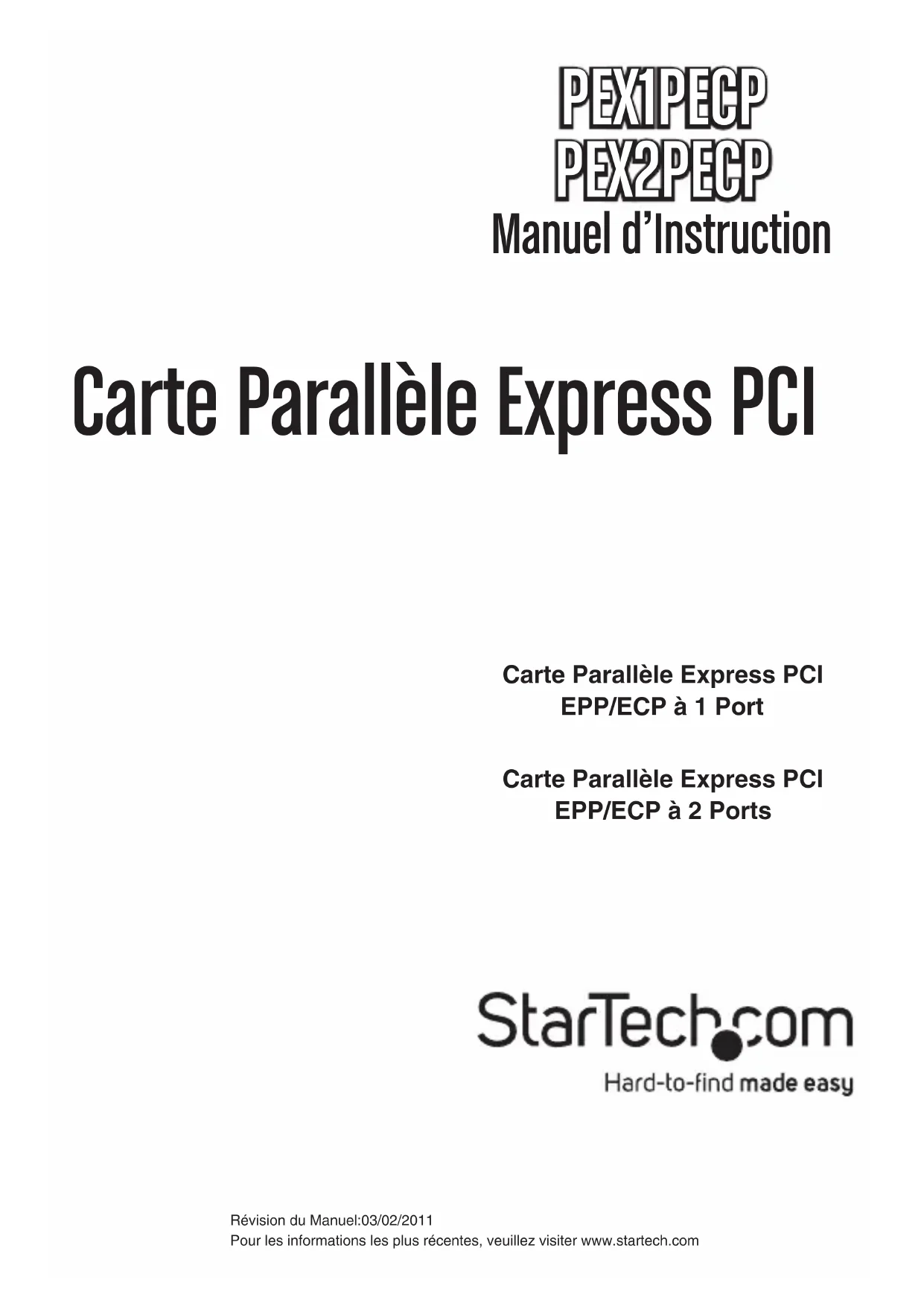

MODE D'EMPLOI PEX2PECP StarTech.com

Carte Parallèle Express PCI

Carte Parallèle Express PCI EPP/ECP à 1 Port

Carte Parallèle Express PCI EPP/ECP à 2 Ports

StarTech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ...... 1

Caractéristiques .... 1

Contenu de l'Emballage 1

Configuration Requise .... 1

Installation 1

Installation du Matériel .... 1

Installation du Logiciel 2

Vérification de l'Installation 4

Configuration de l'Adresse Port Parallèle .... 4

Spécifications 7

Support Technique 8

Informations sur la garantie 8

Introduction

Merci d'avoir acheté une Carte Parallèle Express PCI StarTech.com PCI. Cette carte vous permettra d'ajouter une connectivité DB25 pour optimiser les performances de vos périphériques parallèles, tout en profitant de la vitesse et de la puissance du PCI Express avec connexions plug-and-play à des périphériques tels que les imprimantes, scanners, etc.

Caractéristiques

• Compatible avec les spécifications de base 1.0a PCI Express
• Prise en charge du port parallèle standard (SPP), Port Parallèle Amélioré (EPP), & Port à capacité améliorée (ECP)
• Offres des taux de transfert de données allant jusqu'à 1.5MB/Sec

Contenu de l'Emballage

• 1 x Carte Parallèle PCI
• 1 x Manuel d'Instruction
- 1 x CD Pilote

Configuration Requise

• Windows 2000/XP/Server 2003
- Ordinateur compatible PCI Express avec un emplacement PCI Express disponible

Installation

Installation du Matériel

1. Assurez-vous que votre système est débranché et que vous êtes relié à la terre.
2. Retirez le capot de votre système (voir le manuel d'instruction de votre ordinateur pour plus de détails, si nécessaire) et tournez doucement votre ordinateur sur le côté, de sorte que les

emplacements d'extension PCI Express sur la carte mère soient orientés vers le haut.

1. Recherchez un emplacement PCI Express disponible et retirez la plaque métallique qui recouvre le support correspondant. Vous aurez peut-être besoin d'un tournevis cruciforme pour effectuer cette étape. Conservez la vis! Vous en aurez besoin pour fixer la carte plus tard.
2. Introduisez délicatement la carte dans l'emplacement disponible en vous assurant qu'elle soit bien en place.
3. Fixez la carte en place en utilisant la vis retirée à l'étape 3. PEX2PECP seulement: Fixez le deuxième port dans un autre support arrière disponible.
4. Remettez en place le capot de l'ordinateur.

Installation du Logiciel

Après redémarrage de l'ordinateur, Windows détectera la carte nouvellement installée et le lancera l'Assistant Nouveau matériel détecté.

Windows XP

1. Lorsque l'Assistant Nouveau matériel détecté s'affiche, sélectionnez Installer à partir d'une liste ou d'un emplacement spécifique (Avancé), puis cliquez sur Suivant.

1. Insérez le CD de Pilotes, et sélectionnez Rechercher le meilleur pilote dans ces emplacements. Veuillez vous assurer que Inclure cet emplacement dans la recherche est bien coché, et que tous les autres coches ont été enlevés. Entrez le chemin suivant dans la case prévue à cet effet:

Pour PEX1PECP: D:\PCIe\1P\XP Pour PEX2PECP: D:\PCIe\2P\XP

Alternativement, vous pouvez cliquer sur le bouton Parcourir et localisez le fichier en fonction du chemin d'accès spécifié ci-dessus.

Une fois que le dossier correct a été sélectionné, Veuillez cliquer sur Suivant pour poursuivre.

1. Si vous recevez une notification indiquant que les pilotes que vous installez n'ont pas encore passé le test du logo Windows, veuillez cliquer sur Continuer, puis Terminer. Veuillez noter que le logiciel inclus avec PEX1PECP/PEC2PECP a été testé pour la stabilité et la compatibilité.

1. Windows vous avertira lorsque l'installation du pilote est terminée. Veuillez cliquez sur Terminer.

Vous serez tenus de suivre à nouveau les étapes 1-4 à la suite de l'installation initiale. Veuillez répéter ces étapes pour terminer l'installation.

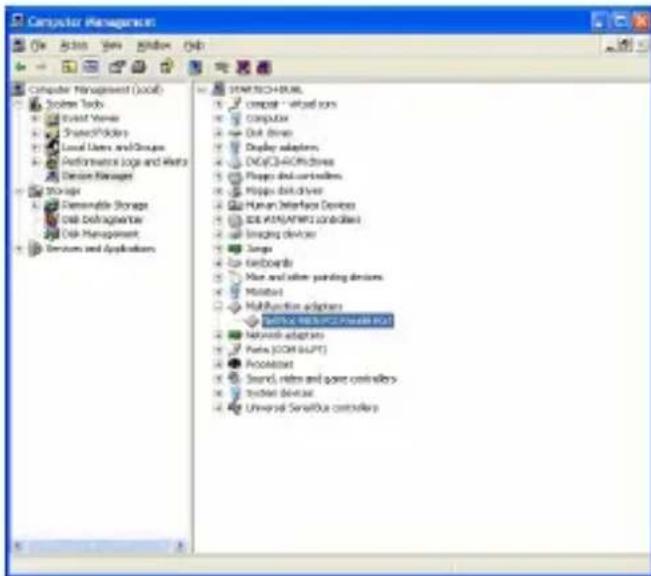

Vérification de l'Installation

Pour vérifier que l'installation s'est terminée avec succès et que les nouveaux ports sont maintenant disponibles:

1. Faites un clic droit sur Poste de travail, Faites un clic gauche sur Gérer. Sélectionnez Gestionnaire de périphériques.
2. Cliquez sur le signe [+] situé à côté des Ports (COM et LPT). Ici, vous devriez voir le(s) nouveau(x) port(s) parallèle(s) installé(s) ainsi qu'un adaptateur Multifonctions, comme indiqué ci-dessous:

Configuration de l'Adresse Port Parallèle

Certains dispositifs parallèles exigent une dénomination spécifique de port, pour que les appareils fonctionnent correctement. Si vos périphériques fonctionnent correctement avec le(s) nouveau(x) port(s), il n'est pas nécessaire de modifier l'adresse du port parallèle. Toutefois, si vous rencontrez des difficultés:

1. Dans la fenêtre Gestionnaire de périphériques, double-cliquez sur Ports (COM et LPT), puis double-cliquez sur le Port Parallèle ECP PCI NetMos.

2. Sélectionnez l'onglet Paramètres du port.

3. Dans la fenêtre de Nombre de Ports LPT, cliquez sur la flèche vers le bas et sélectionnez un port LPT qui n'est pas utilisé:

Après cette sélection, veuillez cliquer sur OK pour enregistrer vos modifications.

1. Lorsque l'Assistant Nouveau matériel détecté s'affiche, cliquez sur Suivant pour passer à la prochaine fenêtre.
2. Sélectionnez Rechercher un pilote approprié pour mon périphérique (recommandé) et cliquez sur Suivant.
3. Cochez Définir un emplacement, et supprimez tous les autres coches à partir de cette fenêtre.
4. Insérez le CD de Pilotes, et entrez le chemin suivant dans la ligne de texte en dessous de Copier les fichiers fabricant à partir de:

Pour PEX1PECP: D:\PCIe\1P\2000

Pour PEX2PECP: D:\PCIe\2P\2000

Alternativement, vous pouvez cliquer sur le bouton Parcourir et localiser le fichier en fonction du chemin d'accès spécifié ci-dessus.

Une fois que le dossier correct a été sélectionné, veuillez cliquer sur le bouton OK pour poursuivre.

1. Cliquez sur Suivant pour approuver l'installation. Cliquez sur Terminer, une fois l'installation complète

Windows 2003 Server

1. Lorsque l'Assistant Nouveau matériel détecté apparaît, sélectionnez Installer à partir d'une liste ou d'un emplacement spécifique (Avancé), puis cliquez sur Suivant.

2. Insérez le CD de Pilotes, et sélectionnez Rechercher le meilleur pilote dans ces emplacements. Cochez la case située à côté de Inclure cet emplacement dans la recherche, et retirez les autres coches sur cette page.

3. Dans la zone de texte, tapez:

Pour PEX1PECP : D:\PCIe\1P\2003 Pour PEX2PECP : D:\PCIe\2P\2003

Alternativement, vous pouvez cliquer sur le bouton Parcourir et localiser le fichier en fonction du chemin d'accès spécifié ci-dessus.

1. Une fois que le dossier correct a été sélectionné, veuillez cliquer sur le bouton Suivant pour poursuivre.

2. Si vous recevez une notification indiquant que les pilotes que vous installez n'ont pas encore passé le Test du logo Windows, veuillez cliquer sur Continuer, puis sur Terminer. Veuillez noter que le logiciel inclus avec PEX1PECP/PEC2PECP a été soigneusement testé pour la stabilité et la compatibilité.

Vous serez tenus de suivre les étapes 1-5 de nouveau à la suite de l'installation initiale. Veuillez Répéter ces étapes pour terminer l'installation.

Spécifications

Type de Bus	PCI Express
Connecteurs	PEX1PECP: 1 x connecteur parallèle 25 brochesPEX2PECP: 2 x connecteurs parallèles 25 broches
Taux de Transfert de Données	1.5 MB/sec
Chipset	PEX1PECP: MOSCHIPMCS9805CVPEX2PECP: MOSCHIPMCS9815CV
Systèmes d'Exploitation Compatibles	Windows® 2000/XP/Server 2003
Température de Fonctionnement	0°C ~ 70°C
Température de Stockage	0°C ~ 115°C
Dimensions du Produit	PEX1PECP: 92x21x120mmPEX2PECP: 92x21x120mm + 40x21x120mm
Poids du Produit	PEX1PECP: 90gPEX2PECP: 95g

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la garantie

Ce produit est couvert par une garantie d'un an.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
