MODE D'EMPLOI ST121HDBTE StarTech.com

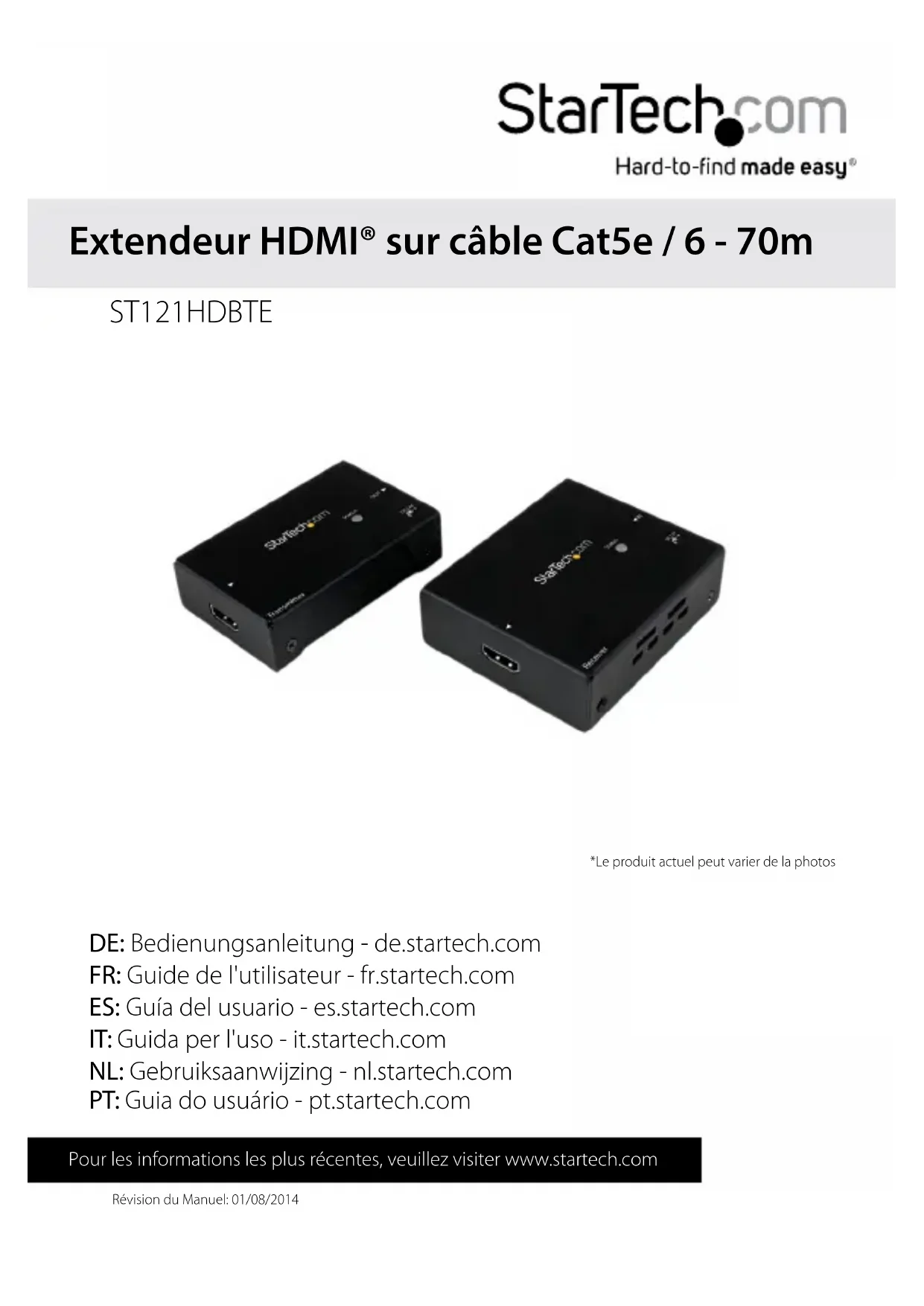

Révision du Manuel: 01/08/2014 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com ST121HDBTE *Le produit actuel peut varier de la photos Extendeur HDMI® sur câble Cat5e / 6 - 70mManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:
- Réorienter ou déplacer l’antenne de réception.
- Augmenter la distance entre l’équipement et le récepteur.
- Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction
Diagramme de produit Vue de face – Unité Transmetteur / Récepteur Unité Transmetteur Unité Récepteur
2. État du Témoin d’activité
2. État du Témoin d’activité
Vue d’arrière - Unité Transmetteur / Récepteur Unité Transmetteur Unité Récepteur
1. Prise d’alimentation Jack
2. Lien (Connecteur RJ–45)
1. Prise d’alimentation Jack
2. Lien (Connecteur RJ–45)
Indicateur du Témoin d’activité Unité / Témoin d’activité État En Marche Lien OK Aucune source vidéo ou moniteur connectés Tx Vert Bleu Clignotant bleu et vert Rx Rouge Bleu Clignotant bleu et RougeManuel d’Instruction
Introduction Le kit d’extendeur vidéo HDMI® sur Cat5e / 6 ST121HDBTE, vous permet de prolonger un signal vidéo et audio HDMI jusqu’à 70 m, sur un seul câble Cat5e / 6. Pour plus de polyvalence, le transmetteur et le récepteur peuvent être alimentés par la même source d’alimentation, à l’aide d’un câble (Alimentation par câble). Avec prise en charge de résolutions allant jusqu’à 1920x1080 et de l’accompagnement audio numérique, cet extendeur HDMI est une solution plug-and-play, qui peut être facilement installé à l’aide d’un câblage d’infrastructure Ethernet, nouvelle ou existante. Bénécie de la garantie StarTech.com de 2 ans et de l’assistance technique gratuite à vie. Contenu de l’Emballage
- 1 Transmetteur HDMI® sur câble Cat5e / 6
- 1 Récepteur HDMI® sur câble Cat5e / 6
- 1 Adaptateur d’alimentation
- Dispositif de source vidéo HDMI ® compatible (c’est-à-dire ordinateur, lecteur Blu-ray).
- Dispositif d’achage HDMI ® compatible (c’est-à-dire télévision, projecteur).
- Prise de courant CA disponible pour l’émetteur ou le récepteur.
- Câbles de HDMI ® pour l’émetteur et le récepteur.Manuel d’Instruction
Installation Préparation de votre Site
1. Déterminez où sera situé la source vidéo locale (c.-à-d., ordinateur, lecteur Blu-ray)
et mis en place le périphérique.
2. Déterminez où sera situé le téléachage et placer / monter correctement
l’achage. REMARQUE : Ce kit d’extension HDMI ® dispose de puissance sur câble, permettant d’être alimentés, par une source d’alimentation unique qui est reliée à l’unité transmetteur, tous les deux (le transmetteur et récepteur). S’il vous plaît, assurez- vous que l’unité Transmetteur est située près d’une prise électrique CA disponible. Assurez-vous que tous les appareils sont éteints avant de commencer l’installation. Installation du Matériel
1. Installation de l’Unité Transmetteur
a) Placez l’unité Transmetteur près de la source vidéo (c.-à-ordinateur, un lecteur Blu-ray). b) Branchez sur “l’Entrée HDMI ®” de l’unité Transmetteur, un câble HDMI ®, à partir de l’appareil source vidéo (par exemple ordinateur, Blu-ray Player). c) (Facultatif) Si vous avez choisi alimenter le kit du côté de Transmetteur, connectez le bloc d’alimentation fourni dans l’emballage.
2. Installation du câble Ethernet Cat5e / 6 RJ45 résilié.
a) Branchez un câble Ethernet Cat5e / 6 RJ45 résilié (non inclus), au connecteur RJ45 sur l’unité Transmetteur. REMARQUE : Si vous utilisez le câblage de surface, vériez que vous avez susamment de câblage de réseau catégorie 5e non blindé à paire torsadée (UTP), pour connecter l’unité hôte à l’emplacement de l’unité distante et que chaque extrémité se termine par un connecteur RJ45. Le câblage ne doit pas traverser par n’importe quel équipement de réseau (ex: routeur, switch).
Si vous utilisez le câblage locaux, assurez-vous que le câblage réseau catégorie 5 torsadée non blindée paire (UTP), a été correctement résilié à une prise murale, à chaque endroit, entre l’unité hôte et l’unité distante. Et aussi, assurez-vous qu’il y a un câble de raccordement à long sut, relier à leurs sorties respectives, deManuel d’Instruction
l’unité distante et l’unité hôte. Le câblage ne doit pas traverser n’importe quel equipement réseau (ex: routeur, switch). b) Branchez l’autre extrémité du câble résilié Cat5e / 6 au connecteur RJ45, sur le Récepteur.
3. Installez l’Unité Récepteur
a) Positionnez l’unité Récepteur près de l’écran vidéo (c.à.d. télévision, projecteur). b) Branchez la source vidéo à la prise de sortie HDMI ®, qui est sur le récepteur, à l’aide d’un câble HDMI ®. c) (Facultatif) Si vous avez choisi alimenter le kit du côté de l’émetteur, connectez le bloc d’alimentation fourni dans l’emballage.Manuel d’Instruction
Spécications Signal d’entrée HDMI® Signal de sortie HDMI® Interface HDMI® Câblage UTP Cat5e / 6 Audio Oui Spécications d’audio Son multicanal 5.1 Longueur max. de câble 10m Distance max. 70m Résolutions numériques max. 1080p Prise en Charge Résolution Écran Large Oui Adaptateur d’alimentation inclus Deux Tension d’entrée 110 ~ 240 CA Courant d’entrée 0.3A A Tension de sortie 5 CC V Courant de sortie 1A Consommation d’énergie 3W Watts Max.Manuel d’Instruction
Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
