Caractéristiques techniques	Extension audio/vidéo HDMI sur 30 mètres
Résolution maximale	Supporte jusqu'à 1080p
Connectivité	2 ports HDMI, 1 port RJ45
Utilisation	Idéal pour les installations de cinéma maison, présentations professionnelles
Alimentation	Alimentation externe requise
Maintenance	Vérifier régulièrement les connexions et l'état des câbles
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Informations générales	Compatible avec la plupart des appareils HDMI

FOIRE AUX QUESTIONS - ST121SHD30 StarTech.com

Comment connecter le StarTech.com ST121SHD30 à mon téléviseur ?

Pour connecter le StarTech.com ST121SHD30 à votre téléviseur, utilisez un câble HDMI pour relier le port HDMI de l'émetteur à votre source vidéo, puis un autre câble HDMI pour relier le récepteur à votre téléviseur.

Quelle distance maximale peut être couverte avec le StarTech.com ST121SHD30 ?

Le StarTech.com ST121SHD30 peut étendre le signal HDMI jusqu'à 30 mètres en utilisant un câble HDMI de bonne qualité.

Que faire si je n'ai pas de signal vidéo sur mon téléviseur ?

Vérifiez que tous les câbles sont correctement connectés et assurez-vous que la source vidéo est allumée. Essayez de changer le port HDMI sur le téléviseur ou redémarrez l'émetteur et le récepteur.

Le produit prend-il en charge la résolution 4K ?

Oui, le StarTech.com ST121SHD30 prend en charge des résolutions allant jusqu'à 4K à 30 Hz.

Comment résoudre des problèmes de son lors de l'utilisation du StarTech.com ST121SHD30 ?

Assurez-vous que le volume est réglé correctement sur votre téléviseur et votre source. Vérifiez également que le bon canal audio est sélectionné sur votre téléviseur.

Y a-t-il des exigences spécifiques pour l'alimentation du produit ?

Oui, assurez-vous que l'émetteur et le récepteur sont correctement alimentés via les adaptateurs secteur fournis avec le produit.

Puis-je utiliser le StarTech.com ST121SHD30 avec des appareils non-HDMI ?

Non, le StarTech.com ST121SHD30 est conçu pour fonctionner uniquement avec des appareils dotés de ports HDMI.

Comment mettre à jour le firmware du StarTech.com ST121SHD30 ?

Pour mettre à jour le firmware, visitez le site Web de StarTech.com et recherchez le modèle ST121SHD30 pour les instructions de mise à jour et les fichiers nécessaires.

Que faire si le produit ne fonctionne pas après l'installation ?

Assurez-vous que tous les câbles sont correctement connectés, que les appareils sont allumés et que vous utilisez des câbles HDMI compatibles. Si le problème persiste, consultez le support technique de StarTech.

MODE D'EMPLOI ST121SHD30 StarTech.com

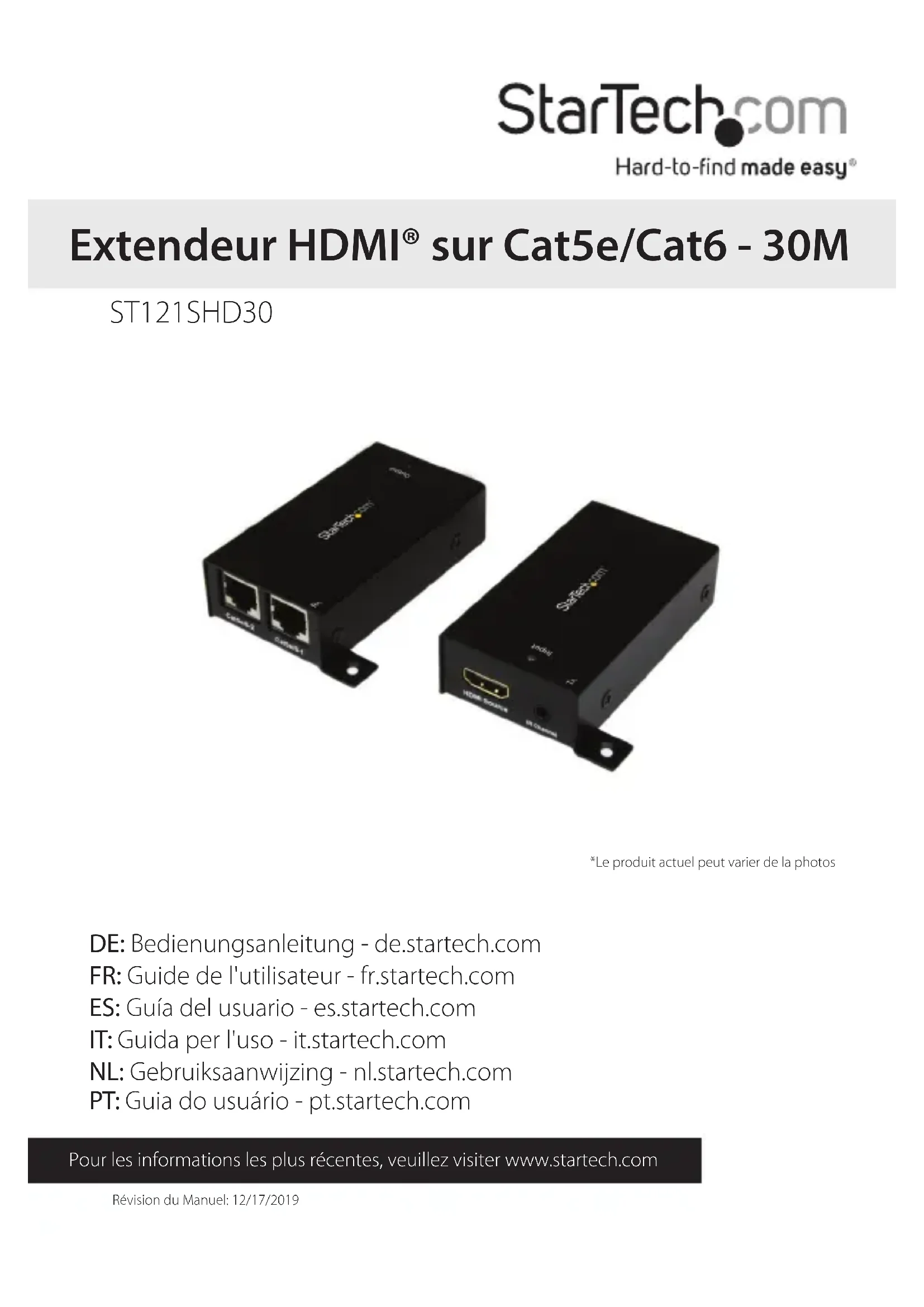

Révision du Manuel: 12/17/2019 Pour les informations les plus récentes, veuillez visiter www.startech.com DE: Bedienungsanleitung - de.startech.com FR: Guide de l'utilisateur - fr.startech.com ES: Guía del usuario - es.startech.com IT: Guida per l'uso - it.startech.com NL: Gebruiksaanwijzing - nl.startech.com PT: Guia do usuário - pt.startech.com ST121SHD30 *Le produit actuel peut varier de la photos Extendeur HDMI® sur Cat5e/Cat6 - 30MManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

Présentation du produit Vue de Face Transmetteur Récepteur Entrée HDMI Canal de retour infrarouge Sortie HDMI Canal de retour infrarouge Port de sortie (RJ45) Port de sortie B(RJ45) Vue d’arrière Transmetteur Récepteur Port d’entrée (RJ45) Port d’entrée (RJ45)Manuel d’Instruction

Introduction Le kit d’extendeur vidéo HDMI® sur Cat5e/Cat6 ST121SHD30, vous permet de prolonger un signal vidéo et audio HDMI jusqu’à 100 mètres, sur un deux câbles Ethernet Cat5e/Cat6. Grace à l’alimentation à travers du câble coaxial, aucun adaptateur d’alimentation est nécessaire, ni sur le transmetteur, ni sur le Récepteur. Avec la prise en charge de résolutions jusqu’à 1920 x 1080 et signal audio numérique que l’accompagne, cet extendeur est une solution plug-and-Play, qui peut être facilement installé sur une infrastructure de câblage Ethernet existante ou nouvelle. Soutenu par une garantie de 2 ans de StarTech.com et le support technique gratuit à vie. Contenu de l’Emballage

• 1x Transmetteur HDMI sur UTP Cat5e/Cat6.

• 1x Récepteur HDMI sur UTP Cat5e/Cat6.

• Périphérique de source vidéo HDMI® disponible (c.-à-d., ordinateur, lecteur Blu-ray).

• Périphérique d’achage HDMI® disponible (c.-à-d., ordinateur, projecteur).

• Câbles HDMI® pour transmetteur et le récepteur.Manuel d’Instruction

Préparation de l’emplacement

1. Déterminez la mise en place du périphérique et où sera situé la source vidéo

locale (c.-à-d., ordinateur, lecteur Blu-ray).

2. Déterminez où sera situé le téléachage et placer / monter correctement

l’achage. REMARQUE : Ce kit d’extension HDMI ® dispose de puissance sur câble permettant d’alimenter au transmetteur et au récepteur, par signal vidéo HDMI. Aucun adaptateur électrique n’est nécessaire. Installation du Logiciel

1. Installation du Transmetteur

a) Placez le Transmetteur près de la source vidéo (c.-à-ordinateur, un lecteur Blu-ray). b) Branchez, à la “sortie HDMI ®” du Transmetteur, un câble HDMI ®, à partir de l’appareil source vidéo (par exemple ordinateur, lecteur Blu-ray). c) (Facultatif) si vous utilisez le ST121SHD30 pour étendre le signal d’un périphérique infrarouge (IR). Branchez sur le canal de retour infrarouge du Transmetteur, le câble IR du Récepteur et positionnez le capteur IR prolongée, directement devant le capteur IR de la source vidéo. Consultez le mode d’emploi de votre appareil source vidéo pour l’emplacement du capteur IR.

2. Installation du câble Ethernet Cat5e/Cat6 RJ45 résilié.

a) Branchez, au Port de sortie A (RJ45) du Transmetteur, un câble Ethernet Cat5e/ Cat6 RJ45 résilié (non inclus dans l’emballage). b) Branchez, au Port de sortie B (RJ45) du Transmetteur, un autre câble Ethernet Cat5e/Cat6 RJ45 résilié (non inclus dans l’emballage). REMARQUE :Si vous utilisez le câblage de surface, assurez-vous d’avoir assez de câblage réseau Catégorie 5e paire torsadée non blindée (UTP), pour connecter l’unité hôte à l’emplacement de l’unité distante et aussi, que chaque extrémité se termine par un connecteur RJ45. Le câblage ne doit pas traverser un équipement de réseau (c.-à-routeur, un commutateur).

Si vous utilisez le câblage d’un réseau local, assurez-vous, que le câblage réseau catégorie 5 torsadée non blindée paire (UTP), a été correctement résilié à une prise murale, à chaque endroit, entre l’unité hôte et l’unité distante. Et aussi, assurez-vous qu’il y a un câble de raccordement à long sut, relier à l’unité distante et à l’unité hôte (à leurs sorties respectives). Le câblage ne doit pas traverser un équipement réseau (ex: routeur, switch).Manuel d’Instruction

c) Branchez, au Port d’entrée A (RJ45) du Récepteur, l’autre extrémité du câble CAT5e/6 (du Port de sortie A). d) Branchez, au Port d’entrée B (RJ45) du Récepteur, l’autre extrémité du câble CAT5e / 6 (du Port de sortie B). REMARQUE : Si vous utilisez des câbles CAT6, la distance d’extension est limitée à 40 m.

3. Installation du Récepteur

a) Positionnez le récepteur près de l’achage vidéo (c.à.d. télévision, projecteur). b) À l’aide d’un Câble HDMI®, branchez la source vidéo à la sortie HDMI® du Récepteur. c) (Facultatif ) si vous utilisez le ST121SHD30 pour étendre le signal d’un périphérique infrarouge (IR). Connectez le câble récepteur IR au canal de retour infrarouge du Transmetteur et positionnez le capteur IR où pointera la télécommande.

4. Sur l’écran vidéo distant, vous devriez voir apparaître l’image de la source vidéo.Manuel d’Instruction

Spécications Signal d’entrée HDMI Signal de sortie HDMI Câblage Câble UTP Cat5E/Cat6 Audio Oui Connecteurs de l’unité locale 1x HDMI (19 broches) femelle 2x RJ45 femelle 1x canal de retour infrarouge de 3.5 mm Connecteurs de l’unité distante 1x HDMI (19 broches) femelle 2x RJ45 femelle 1x canal de retour infrarouge de 3.5 mm Taux de transfert de données maximale HDMI - 3.4Gb/s Distance maximale 30 m Résolutions numériques maximale 1080p @ 60Hz, 48-bit Prise en charge de grand écran Oui Spécications d’audio Prise en charge des normes Dolby® TrueHD, DTS-HD MAManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
