Caractéristiques techniques	Interface USB vers RS-232, 8 ports série
Compatibilité	Windows, macOS, Linux
Vitesse de transmission	Jusqu'à 115200 bps
Alimentation	Alimentation externe requise
Dimensions	230 x 150 x 40 mm
Poids	1.2 kg
Utilisation	Connecter des périphériques série à un ordinateur via USB
Maintenance et réparation	Vérifier régulièrement les connexions et l'alimentation
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive
Informations générales	Idéal pour les applications industrielles et de communication

FOIRE AUX QUESTIONS - ICUSB2328 StarTech.com

Comment installer le StarTech.com ICUSB2328 sur mon ordinateur ?

Pour installer le StarTech.com ICUSB2328, branchez l'interface sur un port USB disponible de votre ordinateur. Le système d'exploitation devrait automatiquement détecter l'appareil et installer les pilotes nécessaires. Si cela ne se produit pas, vous pouvez télécharger les pilotes à partir du site Web de StarTech.

Le port série ne fonctionne pas, que faire ?

Vérifiez que le câble série est correctement branché et que les paramètres de communication (baud rate, bits de données, parité, bits d'arrêt) sont correctement configurés dans votre logiciel. Assurez-vous également que le port COM est correctement sélectionné dans votre application.

Est-ce que le StarTech.com ICUSB2328 est compatible avec Windows 10 ?

Oui, le StarTech.com ICUSB2328 est compatible avec Windows 10. Assurez-vous d'avoir installé les derniers pilotes disponibles sur le site de StarTech pour garantir une compatibilité optimale.

Pourquoi mon appareil ne se connecte pas au port série ?

Vérifiez que l'appareil que vous essayez de connecter fonctionne correctement et est allumé. Assurez-vous aussi que le câble est en bon état et que les paramètres de port dans votre logiciel correspondent à ceux de l'appareil.

Puis-je utiliser le StarTech.com ICUSB2328 avec un Mac ?

Oui, le StarTech.com ICUSB2328 est compatible avec Mac. Vous devrez peut-être installer des pilotes supplémentaires pour assurer la compatibilité. Consultez le site de StarTech pour les pilotes spécifiques à macOS.

Quelles sont les spécifications électriques de l'interface ICUSB2328 ?

L'interface ICUSB2328 fonctionne avec une alimentation par USB, ne nécessitant pas d'alimentation externe. Le courant fourni par le port USB est suffisant pour faire fonctionner l'appareil.

Comment résoudre les problèmes de déconnexion fréquente ?

Assurez-vous que le câble USB est correctement connecté et qu'il n'est pas endommagé. Essayez de brancher l'interface sur un autre port USB ou utilisez un autre câble USB pour voir si le problème persiste.

Où puis-je trouver des mises à jour pour le pilote du StarTech.com ICUSB2328 ?

Les mises à jour pour le pilote peuvent être trouvées sur le site Web de StarTech, dans la section support ou téléchargements. Assurez-vous de sélectionner le bon modèle pour télécharger les pilotes appropriés.

MODE D'EMPLOI ICUSB2328 StarTech.com

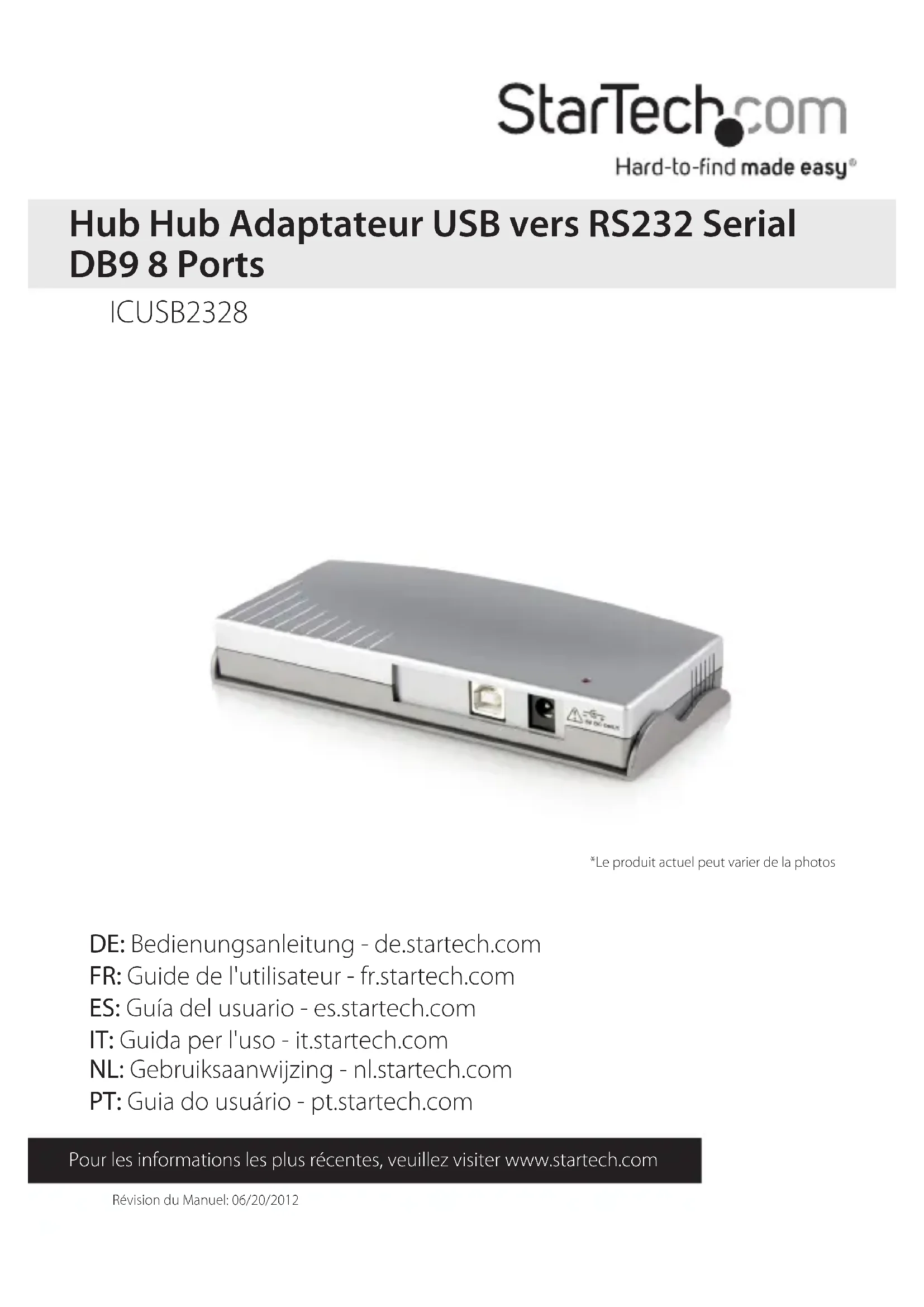

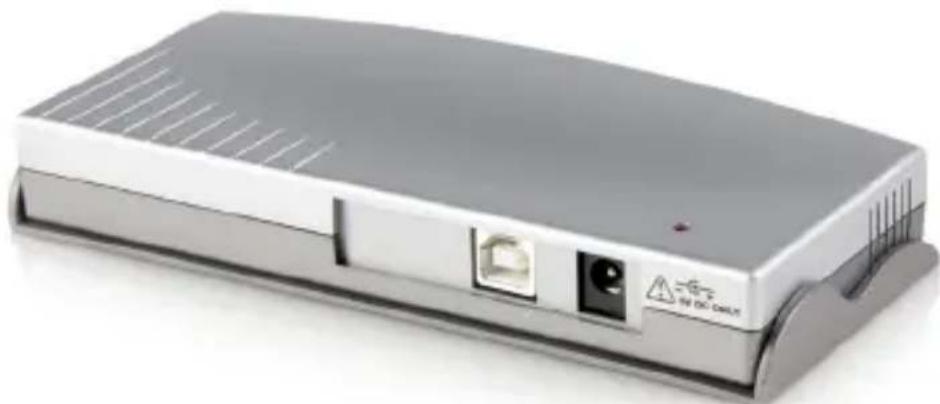

Hub Hub Adaptateur USB vers RS232 Serial DB9 8 Ports

ICUSB2328

*Le produit actuel peut varier de la photos

FR: Guide de l'utilisateur - fr.startech.com

Pour les informations les plus récentes, veuillez visiter www.startech.com

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
- Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
- Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des marques, marques déposées, et d'autres dénominations et symboles protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Table des Matières

Introduction ....1

Caractéristiques....1

Avant de Commencer....1

Configuration Requise .... 1

Contenu de l'Emballage .... 1

Cet emballage doit contenir....1

Installation 2

Installation du Pilote....2

Spécifications ....3

Affectations Broche DB9....3

Informations sur la Garantie ....4

Introduction

Merci d'avoir acheté un Adaptateur USB vers Série à 8 Ports StarTech.com. Dorénavant, vous pouvez ajouter quatre ports USB à votre ordinateur, en utilisant une simple connexion USB - La solution idéale pour l'ajout de périphériques série existants à un système ayant peu ou pas de ports série disponibles.

Caractéristiques

• Fonctionnement alimentation Bus - ne nécessite aucun adaptateur d'alimentation exter
• Entièrement compatible avec les spécifications USB 1.1 et compatible avec l'USB 2.0
  • Installation Plug-and-Play Facile

Avant de Commencer

Configuration Requise

- Un port USB/USB 2.0 disponible

Contenu de l'Emballage

Cet emballage doit contenir

• 1 x Adaptateur Série 8 Ports Serial Adapter
- 1 x Câble USB 6'
• 1 x Manuel d'Instruction
- 1 x CD Pilote

Installation

1. Insérez le CD de pilotes inclus avec l'ICUSB2328 dans le lecteur de CD/DVD-ROM de l'ordinateur hôte.

2. Connectez l'extrémité de type B du câble USB utilisé dans l'étape 1 sur le port de type 'B' du panneau arrière de l'ICUSB2324.

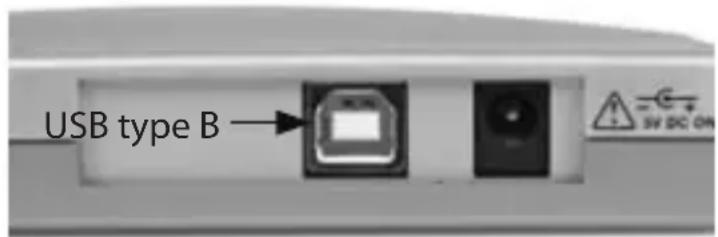

ICUSB2328 Panneau arrière

1. Connectez l'extrémité du câble USB type 'A' dans un port USB disponible sur l'ordinateur hôte, ou un port USB disponible sur un hub USB.
2. Optionnel : Connectez un adaptateur d'alimentation DC 5V au port d'alimentation sur le panneau arrière de l'ICUSB2324 si les périphériques série qui seront connectés nécessiter plus de puissance que le bus USB de l'ordinateur hôte peut prendre en charge.
3. Connectez le câble épanoui 8-en-1 (inclus) au port sur la face avant de l'adaptateur.

Installation du Pilote

1. Une fois que l'ICUSB2328 a été connecté à l'ordinateur hôte, le système d'exploitation détecte la connexion et lance automatiquement l'Assistant Ajout de nouveau matériel. Lorsque l'Assistant s'affiche, cliquez sur Suivant.
2. Dans l'écran suivant, sélectionnez Rechercher le meilleur pilote pour votre périphérique, puis cliquez sur Suivant.
3. Sélectionnez Spécifier un emplacement et accédez au dossier correspondant au système d'exploitation installé sur l'ordinateur hôte, où E:\ est le lecteur CD/DVD-ROM concerné.

Utilisateurs Windows XP, 2000, 2003 :

E:\USB_to_IO\FTDI\Win2000_XP_2003

Davian 2.15 (E:) USB_to_IO NET Linux Mac_08_9_8 Mac_08_X Win2000_XP_2003 Win08_NCE WinCE_ARM WinCE_x66 WinXP_x64

1. Cliquez sur Suivant. Windows commencera à copier les fichiers nécessaires.
2. Cliquez sur Terminer lorsque vous y êtes invité pour compléter l'installation du pilote.
3. Après avoir installé les pilotes, Windows va détecter les nouveaux ports COM et commencera à les initialiser. Vos nouveaux ports COM sont maintenant prêts, numérotés dans l'ordre suivant les ports existants de votre système.

Spécifications

Certifications Règlementaires ROHS, FCC, CE

Connecteurs 1 - USB B Mâle

8 - DB9 Mâle (en utilisant un câble épanoui 8 en 1)

Adaptateur Secteur 5V DC

Vitesse maximale en Baud 115 Kbps

Systèmes d'Exploitation Compatibles 2000 / XP / Vista / Mac OS 8.6 and Up

Température de Fonctionnement 0° to 55°C

Humidité en Fonctionnement 5 à 95% HR

Affectations Broche DB9

Broche Signal

1 DCD

2 RXD

3 TXD

4 DTR

5 GND

6 DSR

7 RTS

8 CTS

9 RI

DB9

(Adaptateur USB)

1 DCD ← 1 DCD

2 RXD 2 RXD

3 TXD 3 TXD

4 DTR 4 DTR

5 GND 5 GND

6 DSR 6 DSR

7 RTS 7 RTS

8 CTS 8 CTS

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads

Informations sur la Garantie

Ce produit est couvert par une garantie à vie.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de Responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
